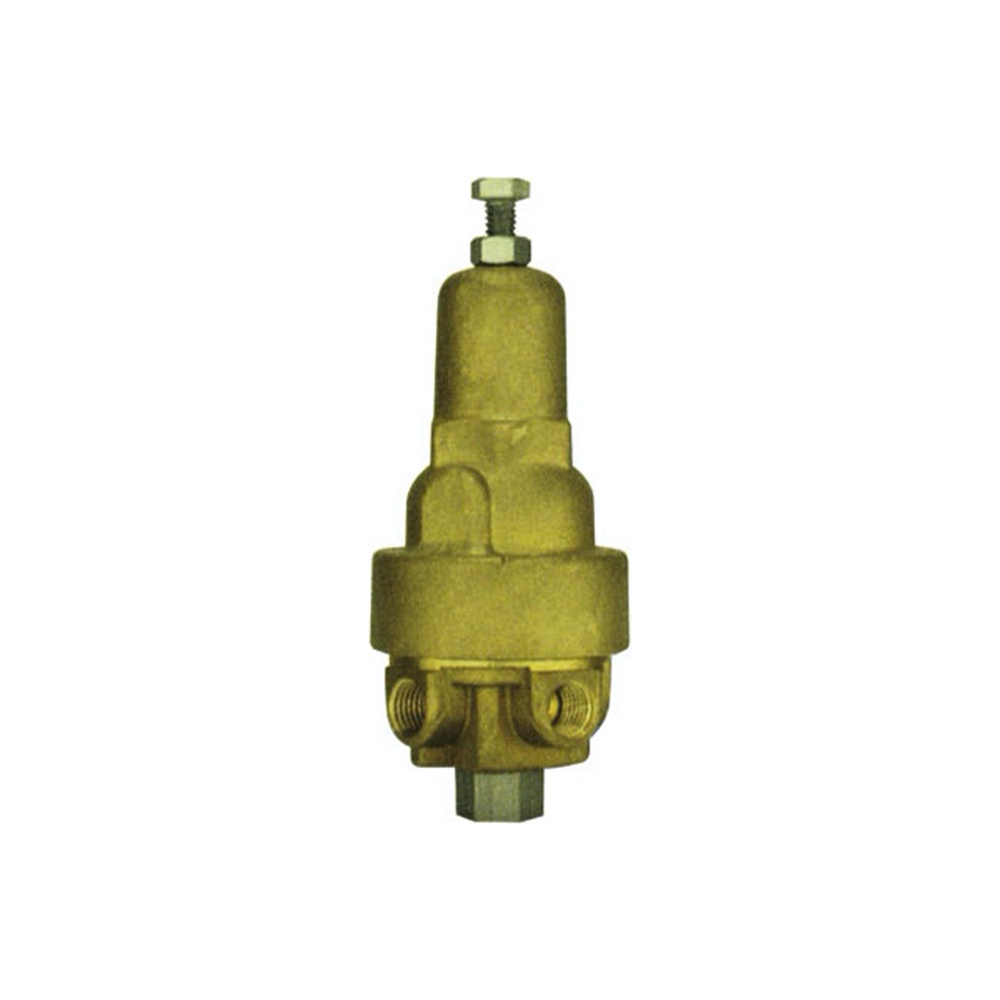

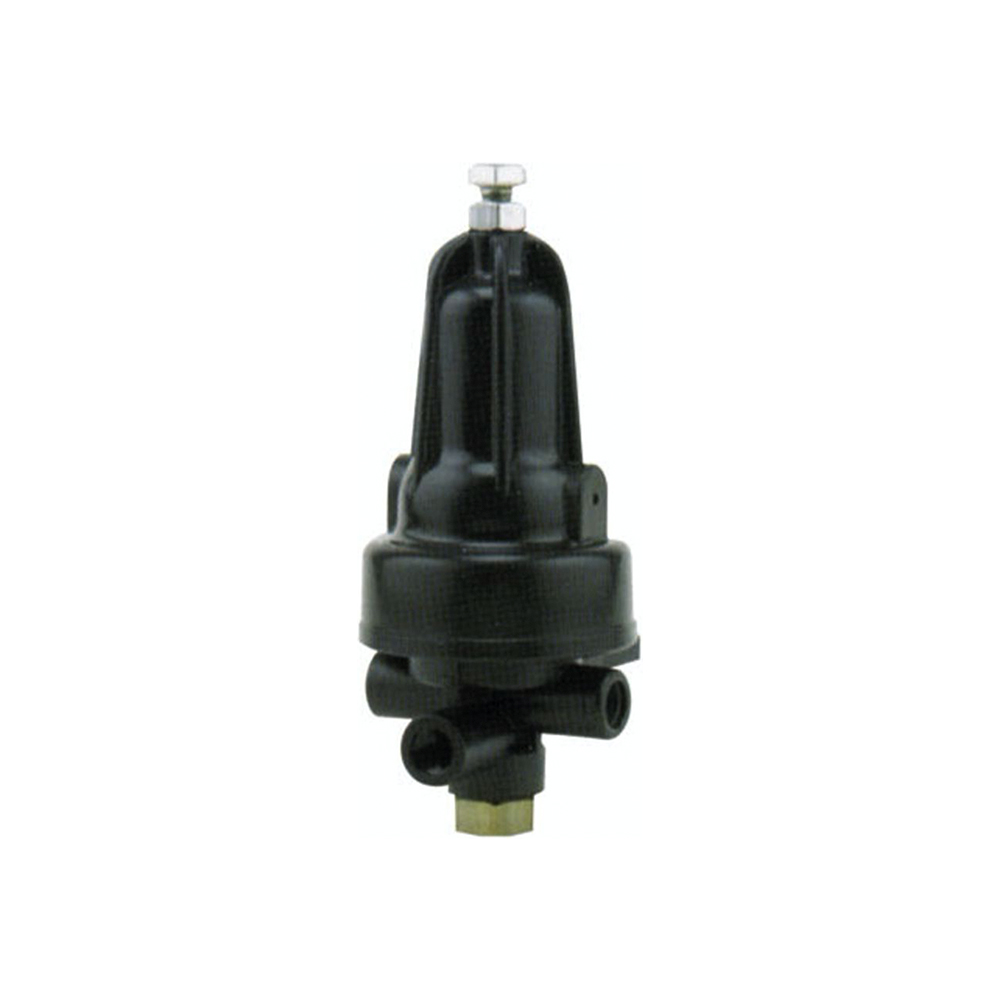

Hızlı Basınç Tahliye Pilotu

Pilot, iki yollu kontrol hattının tüm özelliklerini tek bir gövdede birleştiriyor. Ürün, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili bir vanadır. Pilot, giriş basıncı ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını açar. Ürünün, giriş debisini kısıtlamak, vana çalışmasını dengelemek ve kontrol hattını basitleştirmek için dahili kısıtlayıcısı bulunmaktadır.

Bağlantılar

1 – Giriş
2 – Kapalı/Manometre
3 – Vana kontrol haznesi
0 – Çıkış

kontrol vanaları, mini pilot, Hızlı Basınç Tahliye Pilotu, pc-3q-p, pc-3q-m

Related products

100 SERİSİ KONTROL VANALARI

100 Serisi Teknik Detaylar

100 Serisi Kontrol Vanaları, kontrol vanalarının gerçekleştirdiği birçok fonksiyonu;
• Plastik gövdede korozyonsuz olarak,
• Düşük basınç kayıplarında,
• Yüksek debilerde,
gerçekleştirebilmektedir.

ÖZELLİKLER

Tasarımından dolayı DOĞUŞ 100 Serisi Kontrol Vanaları;
• Darbesiz kapanma özelliğine sahiptir.
• Hassas ve dengeli regülasyon sağlar.
• Çok düşük basınçlarda bile çalışabilir.
• Diyafram erozyonu veya hasarını engelleyici mekanizmaya sahiptir.
• Diyafram ve yay, vana çalışma basınç aralığına uygundur.
• Basit tasarım ve çok az parçaya sahip olduğundan vana bakımı çok kolaydır.
• Arazide geniş bağlantı yelpazesi ile farklı bağlantı olanakları sunar.
• Mafsallı flanş bağlantısı ile vanayı boru bükülmelerinden ve basınç streslerinden korur.

100 Serisi Kontrol Vanası, diyafram aktüatörlü, hidrolik prensiplerle çalışan bir kontrol vanasıdır. Ürün, basit ve sağlam bir yapıya sahip olmakla beraber mükemmel bir performans sergiler. DOĞUŞ’un otomatik kontrol vanaları dikey veya yatay pozisyonda montaja uygun olup 2″, 2V2″, 3″, 3″L, 4″ ve 6″ çaplarda üretimi yapılmaktadır. Ürün, endüstriyel cam destekli naylon malzemeden yapılmakta olup yüksek kimyasal ve kavitasyon dayanımı bulunmaktadır. Vananın gövde geçişi tamamen aynı çapta olup herhangi bir kafes, mil veya gövde omurgası bulunmaz. Bu da çok düşük basınç kayıplarına ve çok yüksek debi kapasitesine yol açar. Uzun hareket alanına sahip destekli vana klapesi, çevresel olarak desteklenmiş diyafram ve değiştirilebilir sızdırmazlık contalarına sahip 100 Serisi Kontrol Vanaları yıllarca dayanımını kaybetmez.

DEBİ KONTROL VANALARI

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Sayaç, pompa gibi dağıtım ekipmanlarının çalışma kapasitelerini aşacak debi değerlerine maruz kalmaması için birçok sistem Debi Kontrol Vanası kullanmaktadır. Ürün, talep veya giriş/çıkış basıncındaki oynamalara bakmaksızın, sistem debisini ayarlanmış maksimum debi değerinde sabit tutar.

• Tasarım özelliklerini güvenceye alma
• Ana hattı, lateral hatlardan öncelikli kılma
• Tüketicilerin fazla taleplerini limitleme
• Boru hattı dolum oranını kontrol etme
• Pompaya aşırı yük binmesini ve kavitasyon sorununu önleme

ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Debi düzenleyicisi gerektirmezler.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.

Ekstra Özellikler
• Selenoid Kontrol
• Selenoid Kontrol ve Çekvalf Özellikleri
• Hassas Pilot
• Basınç – Düşürücü
• Seviye ve Debi – Kontrol Vanası
• Pompa ve Debi – Kontrol Vanası
• Pompa Sirkülasyon ve Debi – Kontrol Vanası
• Elektronik Kontrol Vanası

ÇALIŞMA PRENSİBİ
1. Debi, ayar değerinin üzerine yükseliyor:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar.
b) Pilot [3], Orifis [4] üzerindeki diferansiyel basıncı hisseder.
c) Pilot harekete geçerek vananın üst haznesindeki basıncın yükselmesine neden olur.
d) Klape kapanarak debiyi ayar değerine kısar.

2. Debi, ayar değerinin altına iner:
a) Pilot, debi düşümünü hissederek üst haznedeki basıncı tahliye eder.
b) Klape açılarak debiyi ayar değerine yükseltir.
c) İğneli Vana, kontrol vanasının kapanma hızını kontrol eder. d) Küresel Vana [5], ana kontrol vanasının manüel olarak kapanmasını sağlar.

UYGULAMA
Dağıtım Şebekeleri
Bir sistemin tasarımı, şebeke elemanlarını seçmek için gereken tahmini debi aralığını seçmekle başlar:
• Pompa istasyonları: karakteristiği, konumu, adeti
• Boru hatları: yerleşimi, sınıfı, çapı
• Depolar: konumu, kapasitesi, rakımı

Tahmini debi aralığında oluşan bir sapma, su akışını bozabilir ve hatta sistem elemanlarına zarar verebilir. Modelinin doğru seçimi ve konumlandırılması sonucunda sistem, aşırı debi değerlerinden korunur.

Pompaya Aşırı Yük Binmesi ve Kavitasyon Sorununu Önleme
Pompaya aşırı yük binmesine ve kavitasyon sorununa yol açan aşırı talebi önlemek için pompa debisinin, tasarım spesifikasyonları içerisinde tutulması gerekir.
Her bir sistemde, pompa tasarımı özellikleri değişkenlik gösterdiği için sistem için tavsiye edilen çözümler de değişkenlik göstermektedir:

• Pompa eğrisinin (Debi, AP vs.) dik olduğu durumlarda basınç sabitleme vanaları kullanılmaya uygundur.
• Pompa eğrisinin düz olduğu durumlarda ise, basınç ayarı ile pompa koruması yeterli değildir. Bu gibi pompalar için basınç yerine debi kontrolü yapılması tavsiye edilir ve bu iş için kullanılmaya en uygun üründür.

POMPA KONTROL ve BASINÇ SABİTLEME VANALARI (AKTİF ÇEKVALF)

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Pompa Kontrol & Basınç Sabitleme Vanaları, pompa başlatma ve kapatma sonucu oluşan ani debi değişimlerini önleyerek pompa, boru hattı ve diğer sistem elemanlarını korur. “Aktif Çekvalf” özelliği ise, darbenin oluşturacağı zararları önlemek yerine, şebekede darbe oluşumunu önleyen bir özelliktir. Ayrıca ürün, değişken debiye bakmaksızın minimum pompa çıkış basıncını sabit tutar.

• Pompa açma ve kapama etkilerini önler:
– Tek sabit hızlı pompa
– Sabit hızlı pompa grubu (ekleme ve değiştirme) – Değişken hızlı pompa grubu (ekleme)
• Pompaya aşırı yük binmesi ve kavitasyon sorununu önleme
• Boru hattını kontrollü bir şekilde doldurma

ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Yaylı çekvalf olarak da kullanılabilirler.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.

Ekstra Özellikler
• Pompa Diferansiyel Basınç Sabitleme
• Elektronik Kontrol
• Basınç Sabitleyici ve Basınç Düşürücü

ÇALIŞMA PRENSİBİ
1. Pompa, kullanıcı tarafından çalıştırılır:
a) İğneli Vana [1], vana girişinden vana üst haznesine [2] su girişini sağlar.
b) Giriş basıncı artarak klapeye yukarı yönde kuvvet uygular.
c) Vana üst haznesinde bulunan basınç, pilot [3] ve solenoidden [4] va
na çıkışına tahliye edilerek kontrol vanasının yavaşça açılmasına yol açar.
d) Pompa çıkış basıncı, pilot ayar değerinin altına indiğinde, pilot devreye girerek kontrol vanasının kapanmasına ve basıncın pilot değerine sabitlenmesine neden olur.

2. Pompa, kullanıcı tarafından kapatılır:
a) Standart bir çekvalf kullanılan sistemlerde, kapatma komutu direkt olarak pompaya gider ve sistemde ani kapanmaya yol açar.
b) Fakat aktif çekvalfli sistemlerde kapatma komutu kontrolörüne [5] gi der ve bu ünite, kontrol vanasının selenoidini elektriklendirir.
c) Selenoid, vana üst haznesini basınçlandırır ve vananın yavaş bir şekil de kapanmasını sağlar.
d) İndikatör çubuğu [6] aşağı inerek limit switch’i [7] aktive eder.
e) Limit switch, kontrolöre pompayı kapatması için sinyal gönderir ve sistemin aniden kapanmasını önler.
f) Sistem parametreleri normal koşullara döndüğünde, kontrolör selenoidin elektriğini keser ve limit switchi bir sonraki komut için sıfırlar.

3. Elektrik kesilmesi halinde:
a) Giriş basıncı düşerek, diyafram [8] ile klapenin [9] dengelenmesini sağlar.
b) Yay [10], klapeyi aşağı yönde iter ve akış yön değiştirmeden vanayı kapatır.
c) Çekvalf [11], çıkış basıncının üst hazneye girmesini sağlarken, diğer çekvalf [12] basıncı üst haznede hapseder. Böylece vana, bir sonraki durum için sıfırlanmış olur.

UYGULAMA
Şebeke Talebinin Yüksek Olduğu Durumlar
Şebekede oluşan talep, pompa debisinin üzerinde ise:
• Boş hattın doldurulması durumunda
• Kullanıcıların fazla tüketim yapması durumunda
• Pompa basma özelliği (Hm) şebeke sürtünmesinden çok daha fazla olduğu durumlarda pompaya aşırı yük binmesi ve sistemde kavitasyon zararlarının oluşması oldukça muhtemeldir.
Bu Model, Pompa Kontrol Vanasına basınç sabitleme özelliği eklenerek oluşturulur. Ürün, pompanın hidrolik (Q-Hm) değerleri içerisinde çalışmasını ve dolayısıyla pompa ve sistemin korunmasını sağlar.

TELSİZ KUMANDA SİSTEMİ
• Pompanın depo seviyesine göre otomatik olarak devreye girmesini ve devreden çıkmasını sağlar.
• Alarm sistemlerinde, her türlü ölçüm, kumanda sistemleri ile fab rikalarda iç denetim ve otomasyon sistemlerinde kullanılır.
• Kullanılan pompa kontrol vanası vasıtasıyla, pompalar devreye girerken ve devreden çıkarken kesinlikle sistemde darbe yaratılmaz.
• Depo ile pompa arasına sinyal hattı çekme zorunluluğu ortadan kalkar.
• Özel kod ve frekanslar ile kesin olarak karışmalardan korunmuştur. 30 km’ye kadar sağlıklı görev yapar.
• Montaj ve işletme son derece kolaydır. Eleman ve işletme masrafını ortadan kaldırır.
• T.C. Ulaştırma Bakanlığı ve Telsiz Genel Müdürlüğü müsaadelidir.
• 220 Volt AC enerji ile beslenir ve kontrol panoları 24 Volt DC enerji ile çalışır. Her türlü otomasyon sistemine fazla maliyet gerek duymaksızın kolayca adapte edilir.

SELENOİD KONTROL VANALARI

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Selenoid Kontrol Vanaları, elektrik kullanarak açma-kapama yapan vanalardır ve şebekede su yönetimi gerçekleştirmekte oldukça önem taşır. Selenoidi aktive eden sinyal, zamanlayıcı, kontrolör, basınç, seviye veya debi sensörü vasıtasıyla gönderilebilir.

• Şebeke yönetimi
• Şebekeyi basınç bölgelerine ayırıp, bölgeleri izole etme
• Patlama yaşanan bölgeyi anında kapatma
• Rezervuar taşmalarını önleme sistemleri
• Farklı vanaları devreye alma ve devreden çıkartma
• Rezervuarlardaki suyu otomatik yenileme sistemleri

ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.

Ekstra Özellikler

Tam Açık ve Tam Kapalı
Çekvalf Özelliği
Açma & Kapama Hız Kontrolü
Aşırı Akış (Hatalara karşı güvenli kapatma)
Darbesiz Kapanma Özelliği

ÇALIŞMA PRENSİBİ
1. Sistem kapalıyken:
a) Normalde açık Selenoid [1], üst hazneye [2] su akışı sağlar.
b) Üst haznede basınç birikmesi yaşanır.
c) Üst haznede biriken basınç, diyaframı aşağı doğru iter ve vana tam sızdırmaz bir şekilde kapanır.
2. Sistem, kullanıcı tarafından açılır:
a) Elektrik verilmiş selenoid kapanır, önceden kapalı olan boşaltım yolu açılır ve üst haznedeki suyu atmos fere tahliye eder.
b) Şebeke basıncı, klapeyi yukarı iterek vanayı açar.
c) Alt hazne [3], atmosfere açıktır.
d) Vananın tepkisini arttırmak için büyük çaplarda akseleratör [4] kullanılmaktadır.

UYGULAMA
Karmaşık Dağıtım Şebekeleri
Karmaşık dağıtım şebekelerinde arz ve talebin yönetimi oldukça önemlidir çünkü:
• Su kaynakları farklı kalitede ve maliyettedir,
• Su kaynaklarının kalitesi yıl boyunca değişim gösterir,
• Farklı müşteriler, farklı kalitede su talep etmektedir,
• Bölgeler, bakım için izole edilebilir,
• Boru patlamalarını önlemek için şebeke yönetimi gerekir,
• Rezervuarlardaki suyu sistematik olarak yenilemek gerekir.

Selenoid Kontrol Vanaları, bu amaçların tümünü gerçekleştirmek için uygundur. Ürün, tasarım aşamasında veya değişken ihtiyaçlar karşısında farklı bölgelere yerleştirilebilir.

Filtre Sistemleri
Su arıtma tesisine monte edilmiş bir filtre istasyonunda filtreler, periyodik olarak geri-yıkama ile temizlenmelidir. Bu da, kullanıcının her bir filtrede akışın yönünü değiştirmesini gerektirir. Filtrenin girişine monte edilmiş iki Vana [VI] ve [V3], bu akışın değişikliğini gerçekleştirebilir. Normal çalışma esnasında [VI] Kontrol Vanası tamamen açıktır ve “Geri-Yıkama” Vanası [V3] kapalıdır. Yıkama yapılacağı zaman ise vanaların konumları tersine çevrilerek temizlik yapılır.
