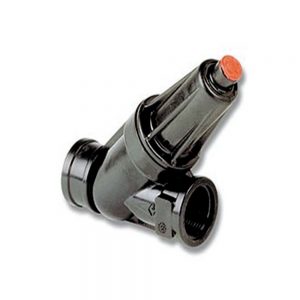

PRV Teknik Detayları
PRV Serisi Direkt Etkili Basınç Regülatörleri dokuz ana fonksi yonu gerçekleştirmek için tasarlanmıştır;
• Dengesiz damla sulama hatlarında debiyi sabitleme,
• Lateral hatlarda patlamaları önleme,
• Yüksek basınç düşüm istasyonlarında birincil basınç düşümünü gerçekleştirme,
• Hassas boru hatları için ikincil koruma,
• Hat üzerinde kot farkı bulunan sistemler için basınç kontrolü,
• Sadece birkaç özel bölge için basınç düşümü,
• Lateral hat yükseltilerinde basınç regülasyonu,
• Tarımsal sulama makinaları debi kontrolünü,
• Tek bir sprinkler için debi sabitlemesi.
ÖZELLİKLER
• Özel diyaframı sayesinde akışkan mekanizma ile temasa geçmez, uzun ömürlüdür.
• Klape mekanizma hareketlerinde minimum sürtünme direnci saye sinde yüksek performanslıdır.
• Değişik yay seçenekleri ile geniş bir basınç ayar aralığına sahiptir.
• Ayarlanabilir ve sabitlenmiş çıkış basıncı olarak iki modele sahiptir.
• Statik basınca sahip uygulamalarda sızdırmaz olarak kapanacak şekilde de mevcuttur.
ÇALIŞMA PRENSİBİ
Giriş basıncı [P1], diyaframın [1] altına ve klapenin [2] üzerine eşit miktarda hidrolik kuvvet uygulayarak sistemin dengede kalmasını sağlar. Çıkış basıncı [P2] klapenin altına basınç uygulayarak yay kuvvetine [3] karşı gelir. [P2] basıncı yükseldiğinde yay üzerindeki hidrolik kuvvet artar ve klape kapanarak [P2] basıncını ayar noktasına sabitler.
Direkt Etkili Basınç Regülatörleri, değişken basınca tepki verebilen, hidrolik basınç ile ayarlanmış yay kuvvetini dengeleyen bir aktüatör mekanizmasına sahiptir. Ürün, değişken giriş basıncına ve debiye bakmaksızın yüksek giriş basıncını düşük çıkış basıncına sabitler. Özel klape ve elastomer sızdırmaz yüzeye sahip regülatör, sistemde talebin çok düşük olduğu düzeylerde bile basınç düşümü gerçekleştirir. 3A”, 1″, IV2 ” ve 2″ boyut alternatiflerine sahip basınç regülatörleri metal veya plastik gövdede üretilmektedir.
[1] PRV Basınç Regülatörü lateral hatları korur ve hattaki sürtünmeyi kompanse ederek damlama debisinin arzu edilen miktarda olmasını garanti eder.
[2] 200 Serisi Selenoid Kontrol Vanası
[3] Vakum Kırıcı Vana
[1] PRV Basınç Regülatörü düşük kotlardaki bölgeler için basınç düşümü gerçekleştirir.
[2] 100 Serisi Basınç Sabitleme ve Düşürme Vanası
[3] 200 Serisi Selenoid Kontrol Vanası
[4] Vakum Kırıcı Vana
