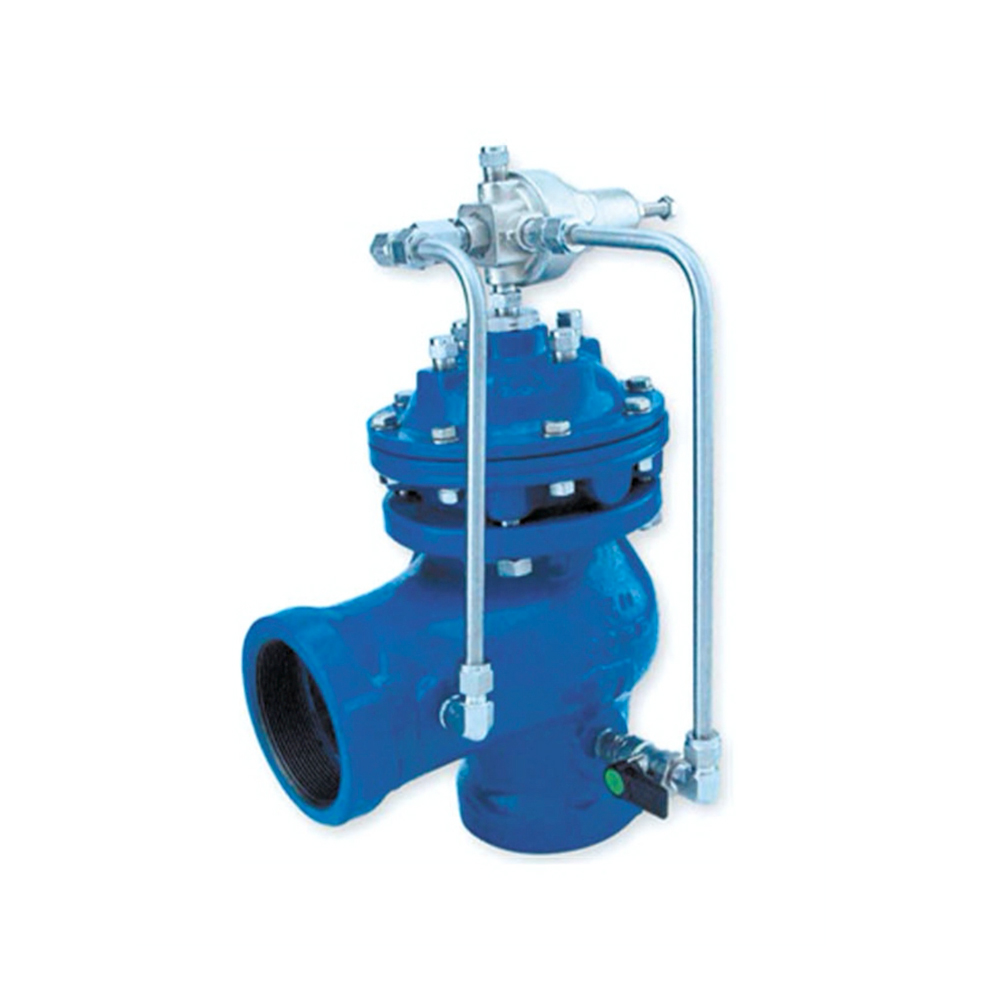

Hızlı Tahliye (Relief) Vanaları, şebekede oluşan ani basınç yükselmelerinde hızlı bir şekilde açılarak aşırı basıncı tahliye eder ve şebekeyi korur. Ürün, basınç yükselmesinde tam olarak açılıp, sistem değerleri normal seviyeye indiğinde sızdırmaz bir şekilde kapanır.
• Ani basınç yükselmelerini önleme
• Sistemde arıza olduğunu belirtme
• Filtre sistemlerinde patlamaları önleme
• Sıcaklığa bağlı genleşme sonucu oluşan aşırı basınç yükselmelerini önleme
• Sistem bakım maliyetlerini azaltma
ÖZELLİKLER
• Uzun ömürlü, bozulmayan pilot ayarına sahiptir.
• Geniş ayar yelpazesine sahiptir.
• Hassas ayar değerlerine sahiptir.
• Ayar değerinde minimum titreşim gösterir.
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
ÇALIŞMA PRENSİBİ
1. Şebeke basıncı, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [3], vananın üst haznesine [1] su girişini sağlar ve pilot [2], vananın giriş basıncını hisseder.
b) Pilot, sürekli olarak şebekeden basınç temin ederek üst haznedeki basıncın sabit kalmasına yol açar.
c) Üst haznedeki basınç, diyaframı aşağı yönde iter ve tam sızdırmazlık sağlar.
2. Şebeke basıncı, pilot ile tanımlanan değerin üzerine çıkar:
a) Pilot, yüksek basıncı hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası, hızlı bir şekilde tepki vererek tam olarak açılır ve sistemdeki aşırı basıncı tahliye eder.
c) Şebeke basıncı, pilot değerinin altına indiğinde pilot kapanarak üst haznedeki basıncın yükselmesine sebep olur.
d) Vana, tam sızdırmazlık sağlar.
UYGULAMA
Basınç Düşürme İstasyonunda Güvenlik Tahliyesi
Bu Model, sistemi aşağıda belirtilen durumlardan korur:
• Ani basınç yükselmeleri
• Farklı kaynakların yol açtığı aşırı basınçlar
• Diğer sistem elemanlarının arızalanması sonucu oluşan tehlikeler
• Statik durumda basınç düşürücü vanaların su sızdırması
Filtre Sistemlerinde Güvenlik Tahliyesi
Geniş yüzey alanları dolayısıyla filtre tankları, ani basınç yükselmelerine karşı en hassas durumdaki elemanlardır.
Bu Model, filtre tanklarını aşağıda belirtilen durum lardan korur:
• Filtreleme sonunda oluşan ani basınç yükselmesi
• Talepteki azalma sonucu oluşan ani basınç yükselmesi
• Filtreleme elemanının tıkanması sonucu oluşan basınç yükselmesi
• Geri-yıkama esnasında, debi yönünün değişmesine bağlı basınç yükselmesi
Pompa Kontrol Vanaları, pompa başlatma ve kapatma sonucu oluşan ani debi değişimlerini önleyerek pompa, boru hattı ve diğer sistem elemanlarını korur. “Aktif Çekvalf” özelliği ise, darbenin oluşturacağı zararları önlemek yerine, şebekede darbe oluşumunu önleyen bir özelliktir.
• Pompa açma ve kapama etkilerini önler:
– Tek sabit hızlı pompa
– Sabit hızlı pompa grubu (ekleme ve değiştirme) – Değişken hızlı pompa grubu (ekleme)
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Yaylı çekvalf olarak da kullanılabilirler.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
Ekstra Özellikler
• Basınç Düşürücü
• Debi Kontrol
• Pompa Sürkülasyon Kontrol
• Derin Kuyu Elektrik Pompa Kontrol
• Tam Güç açma ve Kapanma
• Elektronik Kontrol
• Basınç Sabitleyici ve Basınç Düşürücü
ÇALIŞMA PRENSİBİ
1. Pompa, kullanıcı tarafından çalıştırılır:
a) Elektriklenmemiş solenoid [1], vana üst haznesini [2] vana çıkışı na bağlıyor.
b) Giriş basıncı yükselerek vana klapesine yukarı yönde kuvvet uygu luyor.
c) Vana üst haznesindeki basınç, vana çıkışına tahliye ediliyor ve va na yavaş bir şekilde açılıyor.
2. Pompa, kullanıcı tarafından kapatılır:
a) Standart bir çekvalf kullanılan sistemlerde, kapatma komutu direkt olarak pompaya gider ve sistemde ani kapanmaya yol açar.
b) Fakat aktif çekvalfli sistemlerde kapatma komutu kontrolörüne [3] gider ve bu ünite, kontrol vanasının selenoidini elektriklendirir.
c) Selenoid, vana üst haznesini basınçlandırır ve vananın yavaş bir şekilde kapanmasını sağlar.
d) İndikatör çubuğu [4] aşağı inerek limit switch’i [5] aktive eder.
e) Limit switch, kontrolöre pompayı kapatması için sinyal gönderir ve sistemin aniden kapanmasını önler.
f) Sistem parametreleri normal koşullara döndüğünde, kontrolör selenoidin elektriğini keser ve limit switchi bir sonraki komut için sıfırlar.
3. Elektrik kesilmesi halinde:
a) Giriş basıncı düşerek, diyafram [6] ile klapenin [7] dengelenmesini sağlar.
b) Yay [8], klapeyi aşağı yönde iter ve akış yön değiştirmeden vanayı kapatır.
c) Çekvalf [9], çıkış basıncının üst hazneye girmesini sağlarken, diğer çekvalf [10] basıncı üst haznede hapseder. Böylece vana, bir son raki durum için sıfırlanmış olur.
UYGULAMA
Bu sistemde, pompa istasyonu şebekeye bir kollektör yoluyla pompalama yapmaktadır. Her bir pompa çıkışına monte edilen Pompa Kontrol Vanası, aşağıdaki durumların oluşmasına yol açar:
• Darbenin oluşturacağı zararları önlemek yerine, darbenin oluşmasının önlenmesi
• Darbesiz pompa açma ve kapama yapılması
• Çalışan pompaları değiştirirken darbe oluşmasının önlenmesi
• Değişken hızlı pompayı geciktirerek sabit hızlı ilave pompanın açılıp kapanmasına tepki vermesini sağlaması.
Pompa Sirkülasyon ve Basınç Sabitleme Vanası
Pompa Sirkülasyon ve Basınç Sabitleme Vanası, ana hatta paralel bağlanarak standart pompa istasyonlarına “aktif çekvalf” özelliği kazandırır. Ürün,
• Ana hat çapına uygun büyüklükte bir kontrol vanasının mevcut olmadığı veya çok maliyetli olduğu büyük çaplı boru hatlarında,
• Mekanik çekvalfe sahip eski sistemlerde,
• Sistem tasarımının mekanik çekvalf gerektirdiği durumlarda kullanılmaya uygundur.
Pompa başlama ve kapanma durumları esnasında , sıfırdan %100’e kadar tüm pompa çıkış debisini emme rezervuarına sirküle edebilir. Böylelikle pompa çıkış basıncı sabit tutulur ve bu sayede standart mekanik çekvalfin yavaşça açılıp kapanarak şebekede darbe oluşmasını önlemiş olur:
• Pompa açıldığında, kontrol vanası yavaşça kapanarak mekanik çekvalf giriş basıncını arttırır.
• Pompa kapanmadan önce, kontrol vanası yavaşça açılarak mekanik çekvalf giriş basıncını düşürür. Tam bir yönetim için, tüm sistem elemanlarının koordinasyonunu sağlayan bir kontrolör gerekmektedir.
Su dağıtım şebekelerinde hidrolik dengenin kurulması, sistem verimi için oldukça önemlidir. Basınç Düşürücü Vanalar, yüksek giriş basıncını, talep edilen sabit çıkış basıncına düşürerek bu verimin yükselmesini sağlayan vanalardır. Bu vanalar, şebeke verimi üzerinde oldukça etkili olduğu gibi, su şebekelerinde en çok kullanılan kontrol vanalarıdır.
UYGULAMA
• Sistemdeki talep ve giriş basıncındaki değişimlere bak maksızın basınç düşürme,
• Debi ve su kaçaklarının azaltılması,
• Kavitasyonun zararlı etkilerinden korunma,
• Vana açma ve kapatma sesinin azaltılması,
• Boru patlamalarını engelleme,
• Şebeke bakım maliyetlerinin azaltılması.
ÖZELLİKLER
Basınç Düşürücü Kontrol Vanaları,
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde yarı doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
ÖZELLİKLER
• Selenoid Kontrol
• Çekvalf Özelliği
• Selenoid Kontrol ve Çekvalf Özelliği
• Hassas Pilot
• Acil Durum Basınç Düşürücü Vana
• Çıkış Basıncı Korumalı
• Elektrikli Çok Seviyeli Ayar Seçmeli
• 4R Tip Elektronik Çok Seviyeli Çıkış Basıncı Ayartı
• 4T Tip elektronik Çok Seviyeli Ayarlı
• Elektronik Basınç Düşürücü Vana
ÇALIŞMA PRENSİBİ
1. Vana çıkış basıncı, pilot ile tanımlanan değerin üzerine yükselir:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın çıkış basıncını hisseder.
b) Pilot, şebekedeki basınç yükselmesini hissederek hare kete geçer ve vananın üst haznesindeki basıncın yüksel mesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve vananın çıkış basıncını pilot ile tanımlanan değere indirir.
2. Vana çıkış basıncı, pilot ile tanımlanan değerin altına iner:
a) Pilot, düşük çıkış basıncını hissederek vananın üst haz nesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana çıkış basıncının pilot değerine yükselmesine yol açar.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.
UYGULAMA
Şehir Şebekeleri için Basınç Düşürücü Sistemler
Coğrafi topografya, uzaklık, talep miktarları, enerji mali yetleri ve rezervuar kapasitesi gibi parametreler dikkate alınarak tasarlanan şehir şebekeleri, farklı basınç alanları gerektirmektedir.
Konutlara ve rezervuara pompalama yapılan bir sistemde basınç, konutlar için yüksek gelmektedir. İşte bu nedenle, konut hattının önüne basınç düşürücü bir vana monte edilerek basınç, konutların kullanabileceği seviyelere indirilir.
Yüksek Katlı Binalarda Basınç Düşürücü Sistemler
Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edile meyecek bir durumdur.
• Vanalar, herhangi bir arıza durumunda suyun vereceği zararın, oldukça maliyetli olacağı yerlerde bulunmaktadır.
• Basınç düşürücü sistemler genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve bu vanaların oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binanın alt katlarındaki hatlar, üst katlara göre daha fazla basınç altında bulunmaktadır. Fakat binanın tüm katlarında basınç sabit tutulmalıdır. Bu sebeple alt katlara yerleştirilen basınç düşürücü vanalar, büyük basınç farklarıyla baş etmek zorundadır.
Basınç Düşürücü Vanaları, tüm bu ihtiyaçları karşılamak için tasarlanmıştır.
[A] Yüksek kat basınç düşürücü sistemi
[B] Alçak kat basınç düşürücü sistemi
[C] Bodrum rezervuar seviye kontrol sistemi
[D] Çatı rezervuarı seviye kontrol sistemi
[E] İçme suyu pompalama sistemi
[F] Yangın koruma pompalama sistemi
[G] Yüksek kat pompalama sistemi
TAVSİYE EDİLEN MONTAJ BİÇİMİ
Selenoid Kontrol Vanaları, elektrik kullanarak açma-kapama yapan vanalardır ve şebekede su yönetimi gerçekleştirmekte oldukça önem taşır. Selenoidi aktive eden sinyal, zamanlayıcı, kontrolör, basınç, seviye veya debi sensörü vasıtasıyla gönderilebilir.
• Şebeke yönetimi
• Şebekeyi basınç bölgelerine ayırıp, bölgeleri izole etme
• Patlama yaşanan bölgeyi anında kapatma
• Rezervuar taşmalarını önleme sistemleri
• Farklı vanaları devreye alma ve devreden çıkartma
• Rezervuarlardaki suyu otomatik yenileme sistemleri
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
Ekstra Özellikler
Tam Açık ve Tam Kapalı
Çekvalf Özelliği
Açma & Kapama Hız Kontrolü
Aşırı Akış (Hatalara karşı güvenli kapatma)
Darbesiz Kapanma Özelliği
ÇALIŞMA PRENSİBİ
1. Sistem kapalıyken:
a) Normalde açık Selenoid [1], üst hazneye [2] su akışı sağlar.
b) Üst haznede basınç birikmesi yaşanır.
c) Üst haznede biriken basınç, diyaframı aşağı doğru iter ve vana tam sızdırmaz bir şekilde kapanır.
2. Sistem, kullanıcı tarafından açılır:
a) Elektrik verilmiş selenoid kapanır, önceden kapalı olan boşaltım yolu açılır ve üst haznedeki suyu atmos fere tahliye eder.
b) Şebeke basıncı, klapeyi yukarı iterek vanayı açar.
c) Alt hazne [3], atmosfere açıktır.
d) Vananın tepkisini arttırmak için büyük çaplarda akseleratör [4] kullanılmaktadır.
UYGULAMA
Karmaşık Dağıtım Şebekeleri
Karmaşık dağıtım şebekelerinde arz ve talebin yönetimi oldukça önemlidir çünkü:
• Su kaynakları farklı kalitede ve maliyettedir,
• Su kaynaklarının kalitesi yıl boyunca değişim gösterir,
• Farklı müşteriler, farklı kalitede su talep etmektedir,
• Bölgeler, bakım için izole edilebilir,
• Boru patlamalarını önlemek için şebeke yönetimi gerekir,
• Rezervuarlardaki suyu sistematik olarak yenilemek gerekir.
Selenoid Kontrol Vanaları, bu amaçların tümünü gerçekleştirmek için uygundur. Ürün, tasarım aşamasında veya değişken ihtiyaçlar karşısında farklı bölgelere yerleştirilebilir.
Filtre Sistemleri
Su arıtma tesisine monte edilmiş bir filtre istasyonunda filtreler, periyodik olarak geri-yıkama ile temizlenmelidir. Bu da, kullanıcının her bir filtrede akışın yönünü değiştirmesini gerektirir. Filtrenin girişine monte edilmiş iki Vana [VI] ve [V3], bu akışın değişikliğini gerçekleştirebilir. Normal çalışma esnasında [VI] Kontrol Vanası tamamen açıktır ve “Geri-Yıkama” Vanası [V3] kapalıdır. Yıkama yapılacağı zaman ise vanaların konumları tersine çevrilerek temizlik yapılır.
