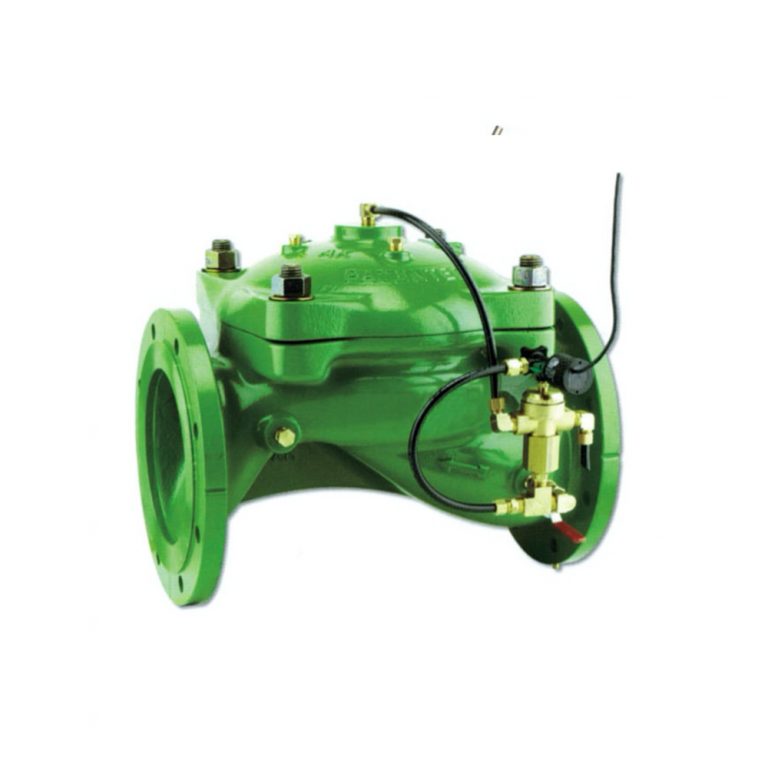

Selenoid Kontrol Vanaları, tek bir fonksiyon gerçekleştirmek için tasarlanmıştır,
• Uzaktan Kumanda – Elektrik sinyali ile açma ve kapatma özelliği
ÖZELLİKLER
• Elektrik ile kontrol edilebilir ve uzaktan kumandalı sistemler için uygundur.
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Ekstra aksesuarlar ile kolaylıkla yeni özellikler eklenebilir yapıdadır.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.
Selenoid Kontrol Vanaları, hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve kontrol amaçlı bir selenoidden oluşmaktadır. Selenoide gönderilen elektrik sinyalleri ile vana, tam açılma veya tam sızdırmaz kapanma sağlar. Bu özellik de vananın uzaktan kontrol edilebilmesine olanak tanır.
Basınç Yönetim Vanaları, tek bir fonksiyon gerçekleştirmek için tasarlanmıştır,
• Basınç yönetimi ile şebeke basıncını optimum seviyeye indirerek sistemde bulunan su kaçaklarının minimum
seviyelere indirilmesi.
ÖZELLİKLER
• Sayaç ve basınç düşürücü kontrol vanası tek bir gövdede entegre edilmiştir.
– Maliyet, bakım ve alandan tasarruf etmenizi sağlar.
• Hidrolik basınç kontrol özelliğine sahiptir.
– Şebeke basıncı ile çalışmaktadır.
– Talebin sıfır olduğu durumlarda bile çıkış basıncını korur.
• Vakumlu sızdırmaz mekanizmaya sahip manyetik sayaca sahiptir.
– Su ile temas etmeyen dişli takımı uzun ömürlü çalışma sağlar.
• Dahili giriş ve çıkış debi düzenleyiciler bulunmaktadır.
– Debi düzenlemek için üründen önce veya sonra boşluk bırakmaya gerek yoktur.
– Dik montajda bile hassas ölçüm olanağı sağlar.
• Debimetre kalibrasyonu sağlar.
– Hassas debi ölçümüne olanak verir.
• Kolay kullanıma sahip bir tasarımı vardır.
– Kolay basınç ayarı yapılabilir.
– Hat üzerinde kolay bakım ve kontrol olanağı sağlar.
– Kolaylıkla ekstra kontrol özelliği eklenebilir tasarıma sahiptir.
ÇALIŞMA PRENSİBİ
Kontrolör [1], sürekli olarak debi ve giriş/çıkış basınç [2] / [3] verilerini topluyor ve basınç/debi veya basınç/zaman fonksiyonlarına göre pilot ayarını değiştirerek MSPC ünitesine [4] pnömatik basınç uyguluyor.
Basınç Düşürücü Pilot [5], çıkış basıncı pilot ayarının üzerine çıktığı durumlarda Hidrometreye kapanması için ve basınç ayarın altına indiğinde açılması için komut veriyor.
Programlama ve veri yüklemesi için standart bir PDA [6] kullanılıyor.
BASINÇ YÖNETİMİ – SU KAÇAKLARINI AZALTIN
Şebeke içerisinde, gün içerisindeki debi değişimleri, talebe bağlı olarak sürekli değişim göstermektedir. Bu durum sonucunda şebekedeki basınç sürekli değişim göstermekte ve özellikle tüketimin düşük olduğu zaman aralıklarında optimum basınç değerinin çok üzerine yükselmektedir. Dolayısı ile, boru hattı üzerinde bulunan, yeri belirlenemeyen binlerce küçük çatlak veya delikten oldukça fazla su kaybı yaşanmaktadır. Günümüzde, su kaçaklarını minimuma indirmek için kullanılan en etkili ve verimli yöntem, basınç yönetimidir. Basınç yönetimi, şebekedeki basıncı, sistem deki talebe bağlı olarak sürekli olarak değiştirerek boru hattında optimum basınç yaratılmasıdır. Bu yönetim ise dinamik basınç düşürücü kontrol vanaları ile sağlanır.
Seviye Kontrol Vanaları, tek bir ana fonksiyon ger çekleştirmek için tasarlanmıştır,
• Depo (düşük hacimli ve geniş yüzey alanlı) dolumları
ÖZELLİKLER
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Hareketli hidrolik flatöre sahiptir.
• Vana ve flatöre kolay erişim sağlar.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.
Seviye Kontrol Vanaları hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve su seviyesi değişimlerini hisseden bir flatörden oluşmaktadır. Seviye Kontrol Vanaları, şebekedeki değişken talebe bakmaksızın depo su seviyesini sabit bir değerde tutar.
Pompa Kontrol & Basınç Sabitleme Vanaları, pompa başlatma ve kapatma sonucu oluşan ani debi değişimlerini önleyerek pompa, boru hattı ve diğer sistem elemanlarını korur. “Aktif Çekvalf” özelliği ise, darbenin oluşturacağı zararları önlemek yerine, şebekede darbe oluşumunu önleyen bir özelliktir. Ayrıca ürün, değişken debiye bakmaksızın minimum pompa çıkış basıncını sabit tutar.
• Pompa açma ve kapama etkilerini önler:
– Tek sabit hızlı pompa
– Sabit hızlı pompa grubu (ekleme ve değiştirme) – Değişken hızlı pompa grubu (ekleme)
• Pompaya aşırı yük binmesi ve kavitasyon sorununu önleme
• Boru hattını kontrollü bir şekilde doldurma
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Yaylı çekvalf olarak da kullanılabilirler.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
Ekstra Özellikler
• Pompa Diferansiyel Basınç Sabitleme
• Elektronik Kontrol
• Basınç Sabitleyici ve Basınç Düşürücü
ÇALIŞMA PRENSİBİ
1. Pompa, kullanıcı tarafından çalıştırılır:
a) İğneli Vana [1], vana girişinden vana üst haznesine [2] su girişini sağlar.
b) Giriş basıncı artarak klapeye yukarı yönde kuvvet uygular.
c) Vana üst haznesinde bulunan basınç, pilot [3] ve solenoidden [4] va
na çıkışına tahliye edilerek kontrol vanasının yavaşça açılmasına yol açar.
d) Pompa çıkış basıncı, pilot ayar değerinin altına indiğinde, pilot devreye girerek kontrol vanasının kapanmasına ve basıncın pilot değerine sabitlenmesine neden olur.
2. Pompa, kullanıcı tarafından kapatılır:
a) Standart bir çekvalf kullanılan sistemlerde, kapatma komutu direkt olarak pompaya gider ve sistemde ani kapanmaya yol açar.
b) Fakat aktif çekvalfli sistemlerde kapatma komutu kontrolörüne [5] gi der ve bu ünite, kontrol vanasının selenoidini elektriklendirir.
c) Selenoid, vana üst haznesini basınçlandırır ve vananın yavaş bir şekil de kapanmasını sağlar.
d) İndikatör çubuğu [6] aşağı inerek limit switch’i [7] aktive eder.
e) Limit switch, kontrolöre pompayı kapatması için sinyal gönderir ve sistemin aniden kapanmasını önler.
f) Sistem parametreleri normal koşullara döndüğünde, kontrolör selenoidin elektriğini keser ve limit switchi bir sonraki komut için sıfırlar.
3. Elektrik kesilmesi halinde:
a) Giriş basıncı düşerek, diyafram [8] ile klapenin [9] dengelenmesini sağlar.
b) Yay [10], klapeyi aşağı yönde iter ve akış yön değiştirmeden vanayı kapatır.
c) Çekvalf [11], çıkış basıncının üst hazneye girmesini sağlarken, diğer çekvalf [12] basıncı üst haznede hapseder. Böylece vana, bir sonraki durum için sıfırlanmış olur.
UYGULAMA Şebeke Talebinin Yüksek Olduğu Durumlar
Şebekede oluşan talep, pompa debisinin üzerinde ise:
• Boş hattın doldurulması durumunda
• Kullanıcıların fazla tüketim yapması durumunda
• Pompa basma özelliği (Hm) şebeke sürtünmesinden çok daha fazla olduğu durumlarda pompaya aşırı yük binmesi ve sistemde kavitasyon zararlarının oluşması oldukça muhtemeldir.
Bu Model, Pompa Kontrol Vanasına basınç sabitleme özelliği eklenerek oluşturulur. Ürün, pompanın hidrolik (Q-Hm) değerleri içerisinde çalışmasını ve dolayısıyla pompa ve sistemin korunmasını sağlar.
TELSİZ KUMANDA SİSTEMİ
• Pompanın depo seviyesine göre otomatik olarak devreye girmesini ve devreden çıkmasını sağlar.
• Alarm sistemlerinde, her türlü ölçüm, kumanda sistemleri ile fab rikalarda iç denetim ve otomasyon sistemlerinde kullanılır.
• Kullanılan pompa kontrol vanası vasıtasıyla, pompalar devreye girerken ve devreden çıkarken kesinlikle sistemde darbe yaratılmaz.
• Depo ile pompa arasına sinyal hattı çekme zorunluluğu ortadan kalkar.
• Özel kod ve frekanslar ile kesin olarak karışmalardan korunmuştur. 30 km’ye kadar sağlıklı görev yapar.
• Montaj ve işletme son derece kolaydır. Eleman ve işletme masrafını ortadan kaldırır.
• T.C. Ulaştırma Bakanlığı ve Telsiz Genel Müdürlüğü müsaadelidir.
• 220 Volt AC enerji ile beslenir ve kontrol panoları 24 Volt DC enerji ile çalışır. Her türlü otomasyon sistemine fazla maliyet gerek duymaksızın kolayca adapte edilir.
• Her çeşit pompa istasyonlarında, darbenin oluşturacağı zararları engeller:
– Booster ve derin kuyu pompaları, sabit ve değişken hızlı pompalar
• Tüm dağıtım şebekelerinde darbenin oluşturacağı zararları engeller:
– Belediye, yüksek katlı bina, kanalizasyon, HVAC (Isıtma/Soğutma), tarımsal sulama şebekeleri
– Bakımı ve ulaşılması zor, eski şebekeler
ÖZELLİKLER
• Denge tanklarının yerine kullanılabilir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir özelliktedir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
Ekstra Özellikler
• Selenoid Kontrol
• Diyafram Hissetmeli (Atık su için)
• Hızlı Tahliye – Relief Vana
ÇALIŞMA PRENSİBİ 1. Pompa, herhangi bir nedenden dolayı aniden ka panarak şebekede şiddetli basınç düşümüne sebep olur. Şebeke üzerinde ilerlemesine devam eden su kütlesi, devinimini kaybederek 4 Mach’a kadar ulaşabilen bir hızla pompaya doğru geri dönüş yapar. Hiçbir hızlı tahliye vanası (Relief), bu çapta bir darbeyi önleyecek kadar hızlı tepki veremez. Dolayısıyla, bu gibi durum larda kullanılmaktadır:
a) Düşük Basınç Pilotu [1], şebekedeki basınç düşümü nü hissederek açılır ve vananın üst haznesini boşal tır.
b) Kontrol vanası açılarak su kütlesi geri dönüşe geç meden tahliyeye hazır olur.
c) Yüksek basınç dalgası, açık olan kontrol vanasından tahliye edilir ve sistem korunur.
d) Eğer tahliye miktarı yeterli değilse, daha önceden ayar değeri kullanıcı tarafından belirlenmiş olan Yüksek Basınç Pilotu [2] devreye girerek vanayı da ha da fazla açar.
2. Darbe koşulları geçer ve şebeke parametreleri normal seviyelere iner:
a) Her iki pilot da kapanarak vananın kapanmasına yol açar. Kapanma esnasında şebeke basıncı isteni lenden yüksek bir değere çıkarsa, Yüksek Basınç Pi lotu devreye girerek kapanmayı durdurur ve basın cın yükselmesini önler.
b) Debi Sınırlama Mili [3], tahliye debisini limitleyerek kütle ayrılmasını engeller.
c) Küresel Vana [4], çalışma ve hissetme hatlarının se çilmesine yardımcı olur. (Hattın, ana çıkış hattından veya vana girişinden seçilmesi tavsiye edilir.)
Korumasız ve Korumalı Pompa İstasyonunda Darbe
Pompanın ani kapanması, basıncın aniden düşmesine ve su kütlesinin hatta yol almaya devam etmesine yol açar. Fakat bir süre sonra bu kütle devinimini kaybederek pompaya doğru geri döner ve hızı 4 Mach’a (Deniz seviyesinde, latm basınçta ve 10°C hava sıcaklığında 1 Mach = 1.226,5 km/sa) kadar ulaşabilen bir basınç dalgası yaratır. Böyle bir darbeyi önlemek için önceden tedbir alınması gerekir. DOĞUŞ Darbe Önleme Vanaları, pompa kapanmasının yarattığı basınç düşümünü hissederek açılır. Böylece darbe pompaya ulaşmadan önce vana açık konuma gelir. Basınç dalgası vanaya ulaştığında ise şebekeden tahliye edilerek sistem korunur.
UYGULAMA Bu sistemde, pompa istasyonu şebekeye bir kollektör yoluyla pompalama yapmaktadır. Böyle bir şebekede Darbe Önleme Vanası aşağıdaki durumların oluşmasına yol açar:
• Elektrik kesilmesi durumunda oluşan darbenin yaratacağı zararların önlenmesi
• Çalışan pompaları değiştirirken oluşan darbenin yaratacağı zararların önlenmesi
• Pilot ayarına uygun, dengeli kapanma
Not: Darbe analizi, tahliye hattında serbest akış olduğunu var sayar. Eğer hat basınçlı ise vana çap seçimi ve ayarlar bu konu gözönünde bulundurularak yapılmalıdır.
Doğuş Darbe Analiz Programı
Sistemde darbe oluşumu, birçok parametrenin etkisiyle olabilir: debi, pompalama sistemi, ana hattın karakteristiği vb. Gelişmiş matematiksel bilgisayar programlarının desteği ile tecrübeli mühendisleri, istenilen analizi gerçekleştirerek darbe oluşumunun zararlarını önleyebilir.
Ana hat
– Hat profili
– İÇ Çap
– Uzunluk – Malzeme
– Et kalınlığı
Pompalar
– Pompa Eğrileri
– Aynı anda çalışan pompa sayısı
– Kullanılan çekvalf cinsi
Sistem
– Maksimum debi
– Maksimum ve minimum rezervuar seviyeleri
Darbe analizine göre, koruma olmayan bir sistem,
• —50 bar basınç (maksimum basınç eğrisine bakınız)
• Vakum koşulları (minimum basınç eğrisine bakınız) ile karşılaşmaktadır.
Simüle edilmiş darbe önlemesi, aşağıda belirtilen önlemlerin alınması gerektiğini belirtmiştir:
• Pompa istasyonuna paralel olarak monte edilmiş iki adet 735-M Vanası
• Boru hattı üzerine dağıtılmış beş adet Darbesiz Hava Tahliye ve Vakum Vanası
Tam koruma ile, simülasyona göre, şebekede herhangi bir darbe oluşmamakta ve oldukça düşük bir vakum oluşmaktadır
• Maksimum —38 bar basınç (maksimum basınç eğrisine bakınız)
• Zararsız vakum (minimum basınç eğrisine bakınız)
Tüm boru hatları vakum durumunda hava emmek, basınç oluştuğunda hava tahliye etmek için vantuz gerektirmektedir. Vantuzların boyutları, tipleri ve monte edildikleri noktalar, darbe önleme hesaplarına göre yapılmalıdır.
