AC KONTROL ÜNİTESİ

Uygulama kendiliğinden adapte olabilen ayar işlevleri gerektiriyorsa, işletme verileri toplanmak isteniyorsa, arayüzün konfigüre edilebilmesi isteniyorsa ya da vana ve aktüatör ileri düzey teşhis ile bir Plant Asset Management sistemine entegre edilecekse o zaman AC doğru kontrol ünitesidir.

AC, serbestçe konfigüre edilebilen paralel bir arayüze ve/veya proses otomasyonunda kullanılan Fieldbus sistemlerine giden arayüzlere sahiptir.

Zaman kayıtlı operasyon verileri, tork karakteristik çizgilerinin kaydı, aktüatör içindeki sıcaklıkların ve titreşimlerin sürekli kaydı veya başlatma ve motor çalışma sürelerinin sayılması gibi işlemler aktüatörde kaydedilir.

AC temel işlevlerin dışında ayrıca özel gereksinimleri karşılamak için de bir dizi imkan sunmaktadır. Bu imkanlardan biri vanaları sıkı yataklarından sökmek için tork bypass uygulaması, biri de hat içinde basınçtan kaynaklanan darbeleri önlemek için ayar zamanı uzatma işlevleridir.

AC 01.2’nin geliştirilmesindeki ağırlık noktaları, kullanım kolaylığı ve aktüatörlerin kumanda sistemine kolay entegrasyonudur. Kontrol ünitesi, büyük grafik ekranından menüyle yönetilerek gereksinimlere göre adapte edilebilir, ya da bunu yapmak için AUMA CDT ile kablosuz bir Bluetooth bağlantısı kullanılabilir. Fieldbus bağlantısında parametreleme işlemi kontrol odasından de yapılabilir.

Konstrüksiyon özellikleri

Uzaktan kumanda için modüler Interface tasarımı
Kilitlenebilir seçme anahtarı, butonlar ve sinyal lambaları üzerinden yerel kontrol ünitesi
Durum denetimi ve parametre belirleme desteği için LCD ekran
Non-Intrusive aktüatör ayarı ve kontrol parametrelerini belirleme
(manyetik limit ve tork vericisi MWG ile bağlantılı olarak)
duvar askısında ayrı montaj
Tersleme kontaktörleri, tristörler üzerinden motor kumandası
Otomatik faz düzeltme ile faz denetimi
harici 24 V DC besleme (opsiyon)

Çevre koşulları

yüksek koruma sınıfı
kaliteli korozyon koruması
geniş çevre sıcaklığı aralıkları

Interface ve işlev özellikleri

- Değişik gerilimlerin kontrol girişleri (DC/AC)
- durum sinyalini vermek için programlanabilir kuru sinyal röleleri
- analog kumanda (0/4-20 mA)
- programlanabilir adımlı çalışma (çalışma süresini uzatmak için)
- isteğe göre tanımlanabilen ara konumlar
- İşlem denetleyicisi (PID)
- Fieldbus kontrolü (Profibus DP/DP-V2, Profinet, Modbus RTU, Modbus TCP, HART, Foundation Fieldbus, Wireless HART)
- Modül yedeklemede de Fieldbus arabirimi kullanılabilir
- Acil durumlarda ve iletişim kesintisinde davranış (programlanabilir)
- Analog sinyal olarak limit ve tork

(manyetik limit ve tork vericisi MWG ile bağlantılı olarak)

Çalışma verileri kaydı
Notebook ve Android tablete Bluetooth arabirimi
İşlevsel güvenlik: Seçilen yapılandırmalarda SIL 1’ye kadar kullanım mümkün

Arabirimler

AUMA fiş-soket konektörü üzerinden elektrik bağlantısı (alternatif klemensler)
Değişik tiplerde kablo girişleri
ieldbus arabirimi üzerinden fiber optik kablo bağlantısı

Auma Elektrikli Aktüatörler Türkçe Katalog

Auma SA 25.1 – SA 35.1 Teknik Çizimler

Auma SA/SAR 07.2 – 07.6 Teknik Çizimler

Auma SA/SAR 07.2 – 16.2 Kontrol ünitesi: elektronik (MWG) aktüatör kontrol ünitesiyle AC 01.2 Intrusive değil (Paralel)

Auma SA/SAR 07.2 – 16.2 Kontrol ünitesi: elektronik (MWG) aktüatör kontrol ünitesiyle AC 01.2 Intrusive değil (Profibus)

Auma SA/SAR 07.2 – 16.2 Kontrol ünitesi: elektro mekanik aktüatör kontrol ünitesiyle AC 01.2 Intrusive (Paralel)

Auma SA/SAR 07.2 – 16.2 aktüatör kontrol ünitesiyle AM 01.1/AM 02.1

SA/SAR 07.2 – 16.2 AUMA NORM (kontrol ünitesi yok)

Auma SA/SAR 07.2 – 16.2 Kontrol ünitesi: elektronik (MWG) aktüatör kontrol ünitesiyle AC 01.2 Intrusive değil

AM KONTROL ÜNİTESİ

Paralel sinyal aktarımı kullanılıyorsa ve kontrol merkezine giden geri bildirim sinyali gereksinimi az ise, o zaman basit bir yapıya sahip olan AM doğru kontrol ünitesidir.

Kontrol ünitesi içinde bulunan DIP switchler üzerinden işletmeye alma sırasında, örn. son konumlardaki kapanma türü gibi az sayıdaki parametre belirlenir.

Kontrol işlemi AÇ, DURDUR, KAPAT komutlarıyla gerçekleşir. Geri bildirim olarak kontrol sistemine bir son konuma ulaşıldığı ve bir ortak arıza sinyali gönderilir. Bu bildiriler ayrıca lokal kontrol ünitesindeki uyarı lambaları üzerinden de gösterilir. Opsiyonel olarak vana pozisyonu 0/4 – 20°mA sinyali şeklinde de DCS’e iletilebilir.

Konstrüksiyon özellikleri

Uzaktan kumanda için modüler Interface tasarımı
Kilitlenebilir seçme anahtarı, butonlar ve sinyal lambaları üzerinden yerel kontrol ünitesi
programlanabilir kontrol mantığı (“Kademeli mod” veya “Kendinden kilitleme”)
programlanabilir kapatma türü (torka veya limite bağlı)
duvar askısında ayrı montaj
Tersleme kontaktörleri, tristörler üzerinden motor kumandası
Otomatik faz düzeltme ile faz denetimi
harici 24 V DC besleme (opsiyon)

Çevre koşulları

yüksek koruma sınıfı
kaliteli korozyon koruması
geniş çevre sıcaklığı aralıkları

Interface ve işlev özellikleri

Değişik gerilimlerin kontrol girişleri (DC/AC)
durum sinyalini vermek için kuru sinyal röleleri
Fieldbus arabirimi
İşlevsel güvenlik: Seçilen yapılandırmalarda SIL 2’ye kadar güvenli bir son konum geri bildirimi mümkündür

Arabirimler

AUMA kompakt fiş üzerinden elektrik bağlantısı (alternatif klemensler)
Değişik tiplerde kablo girişleri

Auma Elektrikli Aktüatörler Türkçe Katalog

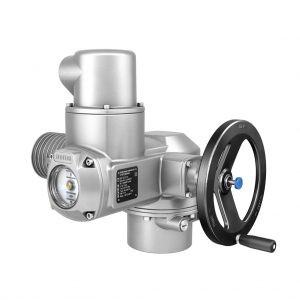

SA ve SAR AKTÜATÖRLER

ÖZELLİKLER
SA yapı serisinin çok turlu aktüatörleri kontrol modu ve pozisyonlama modu (Sınıflar A ve B) / (Kısa süreli çalışma S2 – 15 dak) için dizayn edilmiştir. Uzun çalışma süreleri için özel bir dizayn S2 – 30 dak modu için mevcuttur.

SAR yapı serisinin çok turlu aktüatörleri oransal modu (Sınıf C) S4 – % 25 için dizayn edilmiştir. S4 – % 50 ve S5 – % 25 için özel tipler de mevcuttur.

SA/SAR yapı serisinin aktüatörleri değişik kontrol üniteleri ile kombine edilebilir: Basit AÇ-KAPAT kontrol ünitesinden, işletme verileri algılamalı veya fieldbus arabirimli mikro denetleyici kumandalı modele kadar.

SA konstrüksiyon özellikleri

10 Nm ile 32 000 Nm arası tork aralığı
4 ile 180 dev/dak arası çıkış hızları
Limit ve tork tespiti
Üç fazlı, dalgalı ve doğru akım motorları
Elle çalıştırmak için el çarkı

SAR konstrüksiyon özellikleri

15 Nm ile 4 000 Nm arası tork aralığı
15 Nm ile 1 600 Nm arası modülasyon torku aralığı
Çalıştırma sıklığı maks. 1 200 c/h
4 ile 90 dev/dak arası çıkış hızları
Limit ve tork tespiti
Üç fazlı ve dalgalı akım motorları
Elle çalıştırmak için el çarkı

Çevre koşulları

yüksek koruma sınıfı
kaliteli korozyon koruması
geniş çevre sıcaklığı aralıkları

Opsiyonlar

Ara konum anahtarı
Tandem tip anahtar
Uzaktan pozisyon vericisi
Manyetik limit ve tork vericisi
Mekanik konum göstergesi
İşlevsel güvenlik: Seçilen yapılandırmalarda SIL 2’ye kadar kullanım mümkün

Arabirimler

AUMA fiş-soket konektörü üzerinden elektrik bağlantısı
(alternatif klemensler)
Değişik tiplerde kablo girişleri
DIN ve ISO’ya göre bağlantı şekilleri

Auma Elektrikli Aktüatörler Türkçe Katalog

Auma SA 25.1 – SA 35.1 Teknik Çizimler

Auma SA/SAR 07.2 – 07.6 Teknik Çizimler

Auma SA/SAR 07.2 – 16.2 Kontrol ünitesi: elektronik (MWG) aktüatör kontrol ünitesiyle AC 01.2 Intrusive değil (Paralel)

Auma SA/SAR 07.2 – 16.2 Kontrol ünitesi: elektronik (MWG) aktüatör kontrol ünitesiyle AC 01.2 Intrusive değil (Profibus)

Auma SA/SAR 07.2 – 16.2 Kontrol ünitesi: elektro mekanik aktüatör kontrol ünitesiyle AC 01.2 Intrusive (Paralel)

Auma SA/SAR 07.2 – 16.2 aktüatör kontrol ünitesiyle AM 01.1/AM 02.1

SA/SAR 07.2 – 16.2 AUMA NORM (kontrol ünitesi yok)

Auma SA/SAR 07.2 – 16.2 Kontrol ünitesi: elektronik (MWG) aktüatör kontrol ünitesiyle AC 01.2 Intrusive değil

SELENOİD KONTROL VANALARI

Tek Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Selenoid Kontrol Vanaları, tek bir fonksiyon gerçekleştirmek için tasarlanmıştır,
• Uzaktan Kumanda – Elektrik sinyali ile açma ve kapatma özelliği

ÖZELLİKLER
• Elektrik ile kontrol edilebilir ve uzaktan kumandalı sistemler için uygundur.
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Ekstra aksesuarlar ile kolaylıkla yeni özellikler eklenebilir yapıdadır.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.

Selenoid Kontrol Vanaları, hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve kontrol amaçlı bir selenoidden oluşmaktadır. Selenoide gönderilen elektrik sinyalleri ile vana, tam açılma veya tam sızdırmaz kapanma sağlar. Bu özellik de vananın uzaktan kontrol edilebilmesine olanak tanır.

SQ ve SQR AKTÜATÖRLER

SQ yapı serisinin kısmi turlu aktüatörleri kontrol modu ve pozisyonlama modu (Sınıflar A ve B) / (Kısa süreli çalışma S2 – 15 dak) için dizayn edilmiştir.

SQ yapı serisinin kısmi turlu aktüatörleri oransal modu (Sınıf C) S4 – % 25için dizayn edilmiştir.

SQ/SQR yapı serisinin aktüatörleri değişik kontrol üniteleri ile kombine edilebilir. Basit AÇ-KAPAT kontrol ünitesinden, işletme verileri algılamalı veya fieldbus arabirimli mikro denetleyici kumandalı modele kadar.

SQ konstrüksiyon özellikleri

50 Nm ile 2 400 Nm arası tork aralığı
75° ile 105° arası dönme açısı
90° için 4 sn ile 100 sn arası çalışma süreleri
Limit ve tork tespiti
Üç fazlı ve dalgalı akım motorları
Elle çalıştırmak için el çarkı
Mekanik konum göstergesi

SQR konstrüksiyon özellikleri

50 Nm ile 2 400 Nm arası tork aralığı
75 Nm ile 1 200 Nm arası modülasyon torku aralığı
Çalıştırma sıklığı maks. 1 500 c/h
75° ile 105° arası dönme açısı
90° için 8 sn ile 100 sn arası çalışma süreleri
Limit ve tork tespiti
Üç fazlı ve dalgalı akım motorları
Elle çalıştırmak için el çarkı
Mekanik konum göstergesi

Opsiyonlar

Ara konum anahtarı
Tandem tip anahtar
Uzaktan pozisyon vericisi
Manyetik limit ve tork vericisi
İşlevsel güvenlik: Seçilen yapılandırmalarda SIL 2’ye kadar kullanım mümkün

Çevre koşulları

yüksek koruma sınıfı
kaliteli korozyon koruması
geniş çevre sıcaklığı aralıkları

Arabirimler

AUMA kompakt fiş üzerinden elektrik bağlantısı (alternatif klemensler)
Değişik tiplerde kablo girişleri
ISO’ya göre bağlantı şekilleri

Auma Elektrikli Aktüatörler Türkçe Katalog

FQM 05.1 – FQM 12.1 SQ 05.2 – SQ 12.2 mit AC 01.2 Teknik Detaylar

BASINÇ DÜŞÜRÜCÜ VANALAR

Tek Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Basınç Düşürücü Vanalar, dört fonksiyon gerçek leştirmek için tasarlanmıştır,
• Sistemdeki talep ve giriş basıncındaki değişimlere bakmaksızın basınç düşürme
• Debi ve su kaçağı azaltılması
• Kavitasyona karşı koruma
• Basınç bölgeleri oluşturma

ÖZELLİKLER
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Ekstra aksesuarlar ile kolaylıkla yeni özellikler eklenebilir yapıdadır.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.

Basınç Düşürücü Vanaları, hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve basınç değişimlerini hisseden bir pilottan oluşmaktadır. Şebekedeki değişken talebe ve giriş basıncına bakmaksızın Basınç Düşürücü Vanaları, yüksek giriş basıncını, kullanıcı tarafından ayarlanmış olan sabit çıkış basıncına düşürür.

BASINÇ SABİTLEME / RELİEF VANALARI

Tek Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Basınç Sabitleme / Relief Vanaları, yedi fonksiyon gerçekleştirmek için tasarlanmıştır;
• Değişken debi ve çıkış basıncına bakmaksızın minimum giriş ba sıncını sabitlemek veya maksimum ayar basıncı aşıldığında şebe kedeki aşırı basıncı tahliye etmek,
• Basınç bölgeleri sınıflandırması,
• Kontrollü şebeke dolumu,
• Boru hattının boşalmasını önleme,
• Kavitasyondan ve pompaya aşırı yük binmesinden korunma,
• Debinin pompa minimum debisinin altına düşmesini önleme,
• Aşrı basınca karşı koruma.

ÖZELLİKLER
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.

Basınç Sabitleme / Relief Vanaları hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve basınç değişimlerini hisseden bir pilottan oluşmaktadır. Vana, şebekeye montaj şekline göre iki farklı amaç için kullanılabilir. Ana hatta monte edilen vana, şebekedeki değişken talebe ve çıkış basıncına bakmaksızın giriş basıncını sabit bir değerde tutar. Sirkülasyon hattına monte edilen vana ise, şebekedeki aşırı basıncı tekrar pompa emme rezervuarına tahliye eden bir relief vana olarak çalışır. Böylece kullanıcı, hiç su kay betmeden sabit bir pompa çıkış basıncı elde eder.

HIZLI TAHLİYE RELİEF VANALARI

Tek Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Hızlı Tahliye Vanaları, beş fonksiyon gerçekleştirmek için tasarlanmıştır;
• Maksimum ayar basıncı aşıldığında şebekedeki aşırı basıncı tahliye etmek
• Ani basınç yükselmelerini ortadan kaldırmak
• Sistemde arıza oluştuğunda, arıza olduğunu anında görebilmek
• Filtre sistemlerinde patlamaların önüne geçmek
• Şebeke bakım maliyetlerini azaltmak

ÖZELLİKLER
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.

Hızlı Tahliye Vanaları, hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve basınç değişimlerini hisseden bir pilottan oluşmaktadır. Şebekede ani bir basınç yükselmesi olduğu durumda vana, tam açılarak aşırı basıncı sistemden tahliye eder. Basınç değerleri normal seviyelere indiğinde ise vana, tam sızdırmaz bir şekilde kapanır ve sistemin normal koşullarda çalışmasını sağlar.

SEVİYE KONTROL VANALARI

Tek Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Seviye Kontrol Vanaları, tek bir ana fonksiyon ger çekleştirmek için tasarlanmıştır,
• Depo (düşük hacimli ve geniş yüzey alanlı) dolumları

ÖZELLİKLER
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Hareketli hidrolik flatöre sahiptir.
• Vana ve flatöre kolay erişim sağlar.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.

Seviye Kontrol Vanaları hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve su seviyesi değişimlerini hisseden bir flatörden oluşmaktadır. Seviye Kontrol Vanaları, şebekedeki değişken talebe bakmaksızın depo su seviyesini sabit bir değerde tutar.

DEBİ KONTROL VANALARI

Tek Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Debi Kontrol Vanaları, üç fonksiyon gerçekleştirmek için tasarlanmıştır,
• Tasarım spesifikasyonlarını güvence altına almak,
• Aşırı tüketimi limitlemek,
• Boru hattını kontrollü bir şekilde doldurmak.

ÖZELLİKLER
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır ve elektronik parça gerektirmez.
• Debi düzenleyicisine ihtiyaç duymaz.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hat
tan sökmeden kolaylıkla bakım yapılabilir.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram ha
sarları ve kararsız çalışmanın önüne geçilmiştir.

SELENOİD KONTROL VANALARI

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Selenoid Kontrol Vanaları, elektrik kullanarak açma-kapama yapan vanalardır ve şebekede su yönetimi gerçekleştirmekte oldukça önem taşır. Selenoidi aktive eden sinyal, zamanlayıcı, kontrolör, basınç, seviye veya debi sensörü vasıtasıyla gönderilebilir.

• Şebeke yönetimi
• Şebekeyi basınç bölgelerine ayırıp, bölgeleri izole etme
• Patlama yaşanan bölgeyi anında kapatma
• Rezervuar taşmalarını önleme sistemleri
• Farklı vanaları devreye alma ve devreden çıkartma
• Rezervuarlardaki suyu otomatik yenileme sistemleri

ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.

Ekstra Özellikler

Tam Açık ve Tam Kapalı
Çekvalf Özelliği
Açma & Kapama Hız Kontrolü
Aşırı Akış (Hatalara karşı güvenli kapatma)
Darbesiz Kapanma Özelliği

ÇALIŞMA PRENSİBİ
1. Sistem kapalıyken:
a) Normalde açık Selenoid [1], üst hazneye [2] su akışı sağlar.
b) Üst haznede basınç birikmesi yaşanır.
c) Üst haznede biriken basınç, diyaframı aşağı doğru iter ve vana tam sızdırmaz bir şekilde kapanır.
2. Sistem, kullanıcı tarafından açılır:
a) Elektrik verilmiş selenoid kapanır, önceden kapalı olan boşaltım yolu açılır ve üst haznedeki suyu atmos fere tahliye eder.
b) Şebeke basıncı, klapeyi yukarı iterek vanayı açar.
c) Alt hazne [3], atmosfere açıktır.
d) Vananın tepkisini arttırmak için büyük çaplarda akseleratör [4] kullanılmaktadır.

UYGULAMA
Karmaşık Dağıtım Şebekeleri
Karmaşık dağıtım şebekelerinde arz ve talebin yönetimi oldukça önemlidir çünkü:
• Su kaynakları farklı kalitede ve maliyettedir,
• Su kaynaklarının kalitesi yıl boyunca değişim gösterir,
• Farklı müşteriler, farklı kalitede su talep etmektedir,
• Bölgeler, bakım için izole edilebilir,
• Boru patlamalarını önlemek için şebeke yönetimi gerekir,
• Rezervuarlardaki suyu sistematik olarak yenilemek gerekir.

Selenoid Kontrol Vanaları, bu amaçların tümünü gerçekleştirmek için uygundur. Ürün, tasarım aşamasında veya değişken ihtiyaçlar karşısında farklı bölgelere yerleştirilebilir.

Filtre Sistemleri
Su arıtma tesisine monte edilmiş bir filtre istasyonunda filtreler, periyodik olarak geri-yıkama ile temizlenmelidir. Bu da, kullanıcının her bir filtrede akışın yönünü değiştirmesini gerektirir. Filtrenin girişine monte edilmiş iki Vana [VI] ve [V3], bu akışın değişikliğini gerçekleştirebilir. Normal çalışma esnasında [VI] Kontrol Vanası tamamen açıktır ve “Geri-Yıkama” Vanası [V3] kapalıdır. Yıkama yapılacağı zaman ise vanaların konumları tersine çevrilerek temizlik yapılır.

ELEKTRONİK KONTROL VANALARI

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

ÖZELLİKLER

• Şebeke basıncı ile çalışmaktadır ve sadece komutlar için
solenoid enerjisine ihtiyaç duyarlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla
bakım yapılabilir.
• Elektronik kontrolörlerle uyumludur ve yerel & uzaktan ayar yapılabilir, datalogging özelliğine uyumludur ve PLC metodlarına uygundur.
• Normalde açık veya kapalı solenoid kontrolü sayesinde düşük enerji tüketimi vardır ve geniş voltaj ve basınç aralığı seçeneğine sahiptir.

Ekstra Özellikleri:
Tam Açılma & Kapanma
Yüksek Çıkış Basıncı Güvenliği
Çekvalf özelliği

ÇALIŞMA PRENSİBİ
2 yollu solenoid pilotlara sahip elektronik bir kontrol vanasıdır.
Kontrolör [1] ile kumanda edilen iki solenoid arasındaki ilişki, vananın açıklık konumunu belirler. Giriş solenoidi [2] üst kontrol haznesine [3] basınç uygular ve vanayı kapatmaya çalışır. Çıkış solenoidi [4] ise üst kontrol haznesindeki basıncı tahliye ederek vanayı açmaya çalışır. İğne vanaları [5] & [6] vananın açma ve kapatma hızlarını kontrol eder. Vana pozisyonu opsiyonel olarak bir limit switch [7] veya anaolog transduser ile belirlenebilir. Vananın çalıştığı hattaki su temiz değilse, kontrol devresi için farklı bir temiz su kaynağı kullanılabilir.

Bir Değişkenin Fonksiyonu Olarak Bir Başka Değişkeni Elektronik Olarak Kontrol Etmek
Bu kontrol metodu, programlanabilir bir değişkene bağımlı olan bir değişkenin, dinamik kontrolüne ihtiyaç duyulan uygulamalarda kullanılır. Sistem, Elektronik Kontrol Vanasına, BE Kontrolöre ve iki adet transdüsere ihtiyaç duyar (her biri bir değişken için). Bu sistem ile pek çok uygulama gerçekleştirilebilir. Bunlardan bazıları aşağıda belirtilmiştir:
• Su Kaçak Kontrolü – Debiye bağlı olarak basıncı kontrol etmek
• Depo Uygulamaları – Depo seviyesine bağlı olarak giriş veya çıkış debisini kontrol etmek
• Isıtma ve Soğutma Sistemleri – Sıcaklık veya AP’ye bağlı olarak debiyi kontrol etmek

Su Kaçak Kontrolü

Optimum şebeke tasarımı, sistem set basıncını sürekli olarak mümkün olan minimum seviyeye ayarlamayı gerektirir.

Standart BKV’ler, çıkış basıncını sabit tutarak tüketimin maksimum olduğu pik zamanlardaki ihtiyaç duyulan basıncı sağlamak için kullanılır.
Taralı alan, şebeke basıncının, ihtiyaç duyulandan fazla olduğu zamanları gösterir.

Kontrol Vanası ve kontrolör, BKV’lerin çıkış basıncını sürekli olarak değiştirerek kritik noktadaki basıncın, olabilecek en düşük seviyede olması için kullanılır. Böylelikle ortalama şebeke basıncı düşer, sistemdeki su kaçakları azalır, boru patlaması, bakım, enerji ve kimyasal maliyetleri düşer.
Taralı alan, su kaçağının azaltıldığı zamanları gösterir.

Su Kaçak Kontrol Montajı

Datalogging ve dağıtım şebekesindeki parametrelerin analizi, sistem tüketimine bağlı olarak gerçek zamanda sürekli basınç ayarlanabilmesini sağlar. Debi ve basınç transdüserleri sürekli olarak kontrolöre verileri gönderir ve kontrolör, 718 Kontrol Vanasının çıkış basıncını ayarlanan değerlere göre değiştirir.
