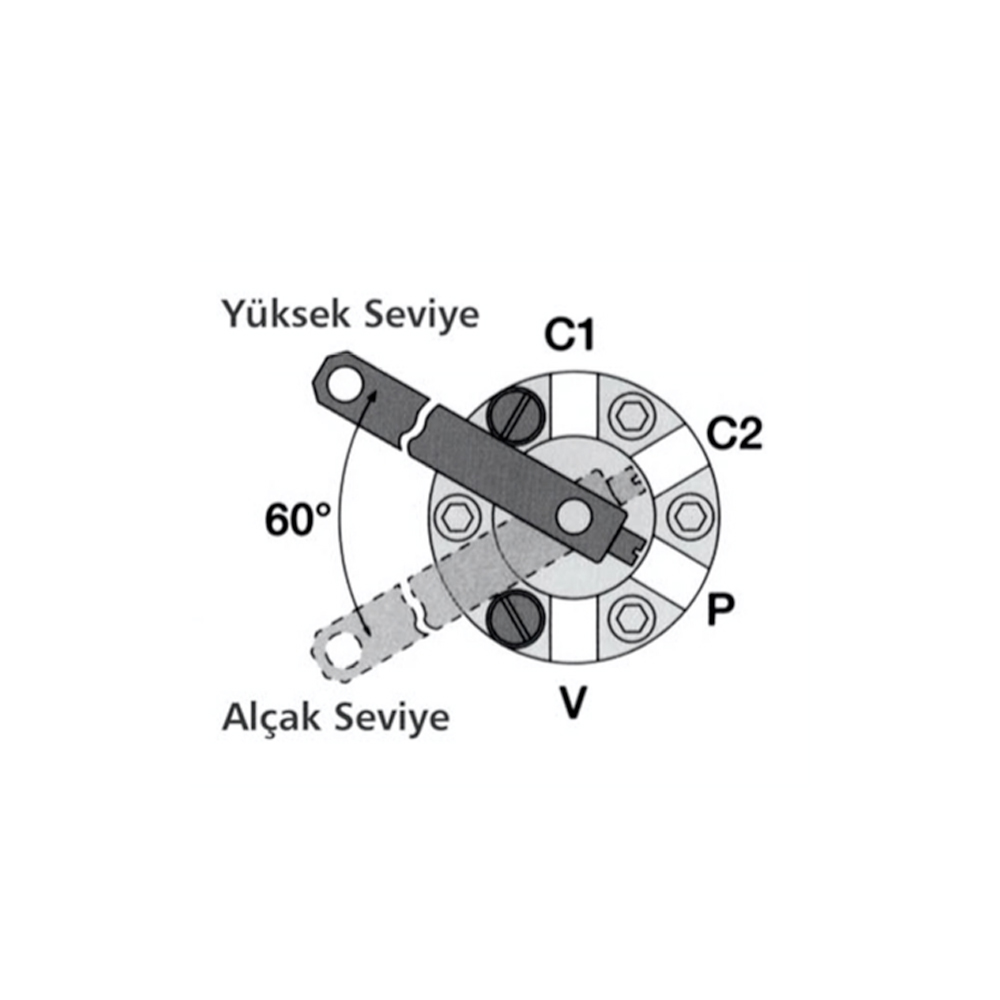

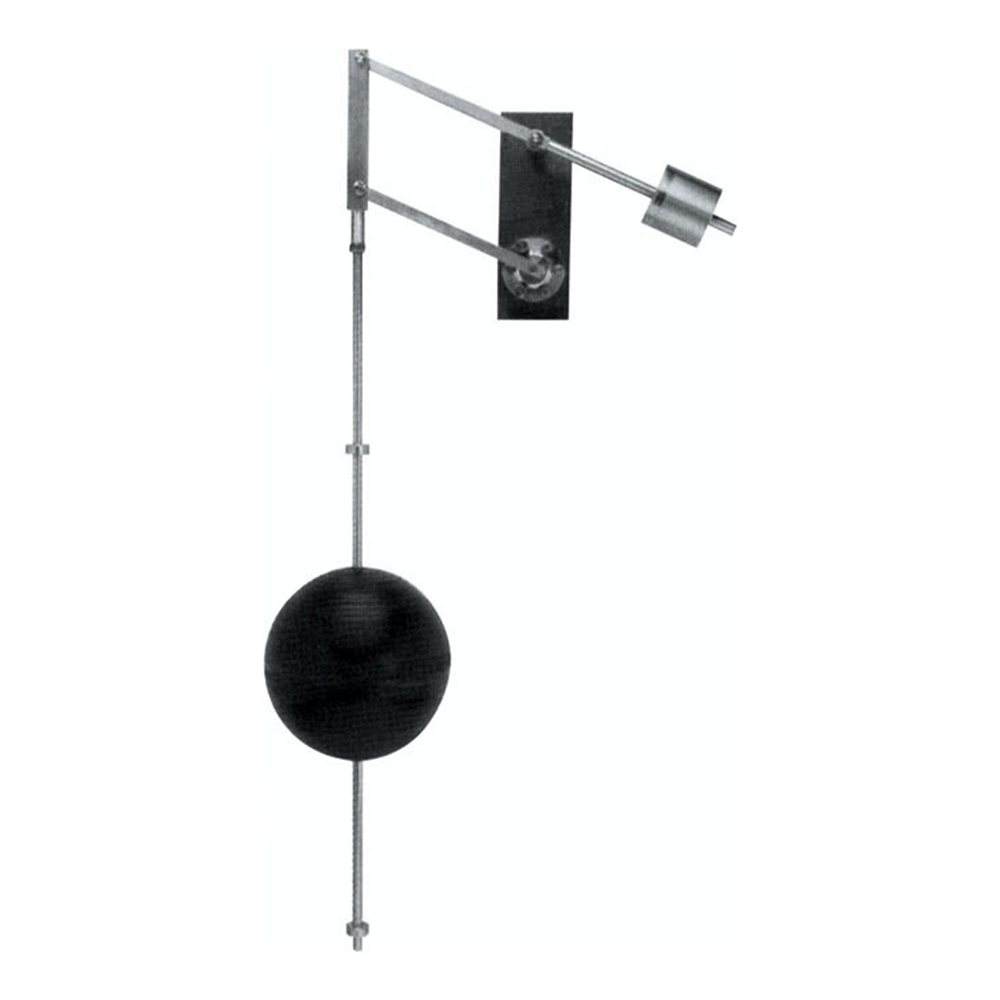

4 yollu, ayarlanabilir, son pozisyon Dikey Seviye Kontrol Flatörü, flatörün çubuk üzerinde hareket etmesi ve çubuğa yukarı veya aşağı yönde kuvvet uygulaması sonucu flatör pilot pozisyonunun yer değiştirmesi ile çalışır. Flatör ayarlanabilir yüksek ve düşük seviye belirleyicileri arasında çalışırken vana en son pozisyonunu korur. Flatör, ve basıncı farklı giriş ve çıkışlara yönlendirir:
• Eğer flatör üst belirleyiciye yukarı yönde kuvvet uygularsa, P çıkışını Cl, C2 çıkışını da V çıkışına bağlar.
• Eğer flatör alt belirleyiciye aşağı yönde kuvvet uygularsa, P çıkışını C2, C1 çıkışını da V çıkışına bağlar.
Uzatılabilir çubuk, çubuk uzunluğu ve sistem basıncına göre karşı ağırlıklar ile dengelenmelidir.
Notlar:
• Minimum diferansiyel seviye: 15 cm
• Maksimum diferansiyel seviye: 54 cm
• Her bir uzatma çubuğu, çubuğu 56 cm uzatmakta, bir adet uzatma çubuğu
verilmektedir
• Eğer ikinci uzatma çubuğu kullanılırsa ekstra karşı ağırlık gerekmektedir • Flatör hidrolik bağlantıları: 3 boru 3/8″
100 Serisi Kontrol Vanaları, kontrol vanalarının gerçekleştirdiği birçok fonksiyonu;
• Plastik gövdede korozyonsuz olarak,
• Düşük basınç kayıplarında,
• Yüksek debilerde,
gerçekleştirebilmektedir.
ÖZELLİKLER
Tasarımından dolayı DOĞUŞ 100 Serisi Kontrol Vanaları;
• Darbesiz kapanma özelliğine sahiptir.
• Hassas ve dengeli regülasyon sağlar.
• Çok düşük basınçlarda bile çalışabilir.
• Diyafram erozyonu veya hasarını engelleyici mekanizmaya sahiptir.
• Diyafram ve yay, vana çalışma basınç aralığına uygundur.
• Basit tasarım ve çok az parçaya sahip olduğundan vana bakımı çok kolaydır.
• Arazide geniş bağlantı yelpazesi ile farklı bağlantı olanakları sunar.
• Mafsallı flanş bağlantısı ile vanayı boru bükülmelerinden ve basınç streslerinden korur.
100 Serisi Kontrol Vanası, diyafram aktüatörlü, hidrolik prensiplerle çalışan bir kontrol vanasıdır. Ürün, basit ve sağlam bir yapıya sahip olmakla beraber mükemmel bir performans sergiler. DOĞUŞ’un otomatik kontrol vanaları dikey veya yatay pozisyonda montaja uygun olup 2″, 2V2″, 3″, 3″L, 4″ ve 6″ çaplarda üretimi yapılmaktadır. Ürün, endüstriyel cam destekli naylon malzemeden yapılmakta olup yüksek kimyasal ve kavitasyon dayanımı bulunmaktadır. Vananın gövde geçişi tamamen aynı çapta olup herhangi bir kafes, mil veya gövde omurgası bulunmaz. Bu da çok düşük basınç kayıplarına ve çok yüksek debi kapasitesine yol açar. Uzun hareket alanına sahip destekli vana klapesi, çevresel olarak desteklenmiş diyafram ve değiştirilebilir sızdırmazlık contalarına sahip 100 Serisi Kontrol Vanaları yıllarca dayanımını kaybetmez.
Dikey Flatörlü Seviye Kontrol Vanaları, değişken debiye bakmaksızın depo su seviyesi belirtilen minimum seviyeye ulaştığında tam açılan, seviye belirtilen maksimum seviyeye ulaştığı zaman ise sızdırmaz olarak kapanan kontrol vanalarıdır. Flatör ile vanayı birbirinden sökmek ve takmak oldukça kolaydır. Bu sayede mekanik flatörlü vanalarda oluşan bakım ve montaj sorunları bu modelde bulunmaz. Flatör ile vanayı birbirinden ayırarak farklı noktalara monte etmek, kullanıcılar için büyük kolaylık sağlar.
• Depo dolumu
– Düşük giriş basıncına sahip depolar
– Düşük gürültü talep eden sistemler
– Enerji maliyetinin önemli olduğu sistemler – Su kalitesinin düşük olduğu sistemler
• Depo çıkışı
– Şebekeye su aktarımı
– Pis su temizleme sistemleri
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Hidrolik flatörü sayesinde düşük kaliteli suda kullanılmaya uygundur.
• Diğer seviye kontrol vanalarına oranla oldukça sessiz çalışır.
• Vana ve flatöre kolay erişim sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
ÇALIŞMA PRENSİBİ
1. Depo su seviyesi, vana ayar değerinin üzerine yükseliyor:
a) Çubuğa [2] bağlı flatör [1], üst sınır noktasına [3] ulaşıyor.
b) Flatör, çubuğu yukarı yönde ittirerek flatör pilotunun [5] pozisyonunu değiştirir.
c) Flatör pilotu, vana üst haznesinde [6] basınç oluşturur ve vana alt haznesini [7] atmosfere tahliye eder. Böylece vana sızdırmaz bir şekilde kapanır.
d) Pilot, flatör aşağı sınır noktasına [4] ulaşana kadar aynı pozisyonda kalır.
2. Depo su seviyesi, vana ayar değerinin altına iniyor:
a) Flatör, alt sınır noktasına ulaşarak pilotun pozisyonun değiştirir.
b) Flatör pilotu vana alt haznesine su girişini sağlar ve üst haznedeki basıncı tahliye eder. Böylece vana tam açık pozisyona ulaşır.
c) Pilot, flatör üst sınır noktasına ulaşana kadar aynı pozisyonda kalır.
d) İsteğe bağlı olarak, 10″ ve üzeri çaptaki vanalarda, vanalara tepki süresini düşürmek için iki adet Üç Yollu Hidrolik Vana [8 ve 9] eklenebilir.
UYGULAMA
Altyapı Depoları
İdeal bir depo tasarımı, standart vanaları çalıştırmak için gereken ekstra pompalama basıncını en aza indirgeyerek pompa maliyetini azaltan bir seviye kontrol vanası seçmeyi gerektirir. Bu model, en düşük basınçlarda bile tam açılmayı, maksimum debi kapasitesini ve güvenli kapanmayı garanti eder. Ürün, sisteme tasarım aşamasında veya değişen ihtiyaçlar sonucunda dahil edilmelidir.
Üst Kottaki Depoya Su Pompalama
Basıncın pompa ile sağlandığı bir depo siste minde, kullanıcılar depo dolumundan daha önceliklidir. Sisteminizde bu önceliği yaratmak için şebekeye 753-66 Seviye Kontrol ve Basınç Sabitleme Vanası monte edebilirsiniz.
Alt Kottaki Depoyu Cazibe ile Doldurma
Bir deponun, alt kottaki kullanıcılara basınç sağladığı ve aynı zamanda alt kottaki bir başka depoyu doldurduğu sistemlerde, kullanıcılar depo dolumuna göre öncelikli olmalıdır. Standart bir seviye kontrol ve basınç sabitleme “ vanasının basınç değerini tanımlamak oldukça zordur çünkü vananın çalışması gereken çok küçük bir diferansiyel basınç aralığı bulunmaktadır.
Çözüm: Dolum esnasında basıncı kontrol etmek yerine, kullanıcılara yeterli basınç gelmesine dikkat ederek Seviye ve Debi Kontrol Vanası monte ediniz.
• Her çeşit pompa istasyonlarında, darbenin oluşturacağı zararları engeller:
– Booster ve derin kuyu pompaları, sabit ve değişken hızlı pompalar
• Tüm dağıtım şebekelerinde darbenin oluşturacağı zararları engeller:
– Belediye, yüksek katlı bina, kanalizasyon, HVAC (Isıtma/Soğutma), tarımsal sulama şebekeleri
– Bakımı ve ulaşılması zor, eski şebekeler
ÖZELLİKLER
• Denge tanklarının yerine kullanılabilir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir özelliktedir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
Ekstra Özellikler
• Selenoid Kontrol
• Diyafram Hissetmeli (Atık su için)
• Hızlı Tahliye – Relief Vana
ÇALIŞMA PRENSİBİ
1. Pompa, herhangi bir nedenden dolayı aniden ka panarak şebekede şiddetli basınç düşümüne sebep olur. Şebeke üzerinde ilerlemesine devam eden su kütlesi, devinimini kaybederek 4 Mach’a kadar ulaşabilen bir hızla pompaya doğru geri dönüş yapar. Hiçbir hızlı tahliye vanası (Relief), bu çapta bir darbeyi önleyecek kadar hızlı tepki veremez. Dolayısıyla, bu gibi durum larda kullanılmaktadır:
a) Düşük Basınç Pilotu [1], şebekedeki basınç düşümü nü hissederek açılır ve vananın üst haznesini boşal tır.
b) Kontrol vanası açılarak su kütlesi geri dönüşe geç meden tahliyeye hazır olur.
c) Yüksek basınç dalgası, açık olan kontrol vanasından tahliye edilir ve sistem korunur.
d) Eğer tahliye miktarı yeterli değilse, daha önceden ayar değeri kullanıcı tarafından belirlenmiş olan Yüksek Basınç Pilotu [2] devreye girerek vanayı da ha da fazla açar.
2. Darbe koşulları geçer ve şebeke parametreleri normal seviyelere iner:
a) Her iki pilot da kapanarak vananın kapanmasına yol açar. Kapanma esnasında şebeke basıncı isteni lenden yüksek bir değere çıkarsa, Yüksek Basınç Pi lotu devreye girerek kapanmayı durdurur ve basın cın yükselmesini önler.
b) Debi Sınırlama Mili [3], tahliye debisini limitleyerek kütle ayrılmasını engeller.
c) Küresel Vana [4], çalışma ve hissetme hatlarının se çilmesine yardımcı olur. (Hattın, ana çıkış hattından veya vana girişinden seçilmesi tavsiye edilir.)
Pompanın ani kapanması, basıncın aniden düşmesine ve su kütlesinin hatta yol almaya devam etmesine yol açar. Fakat bir süre sonra bu kütle devinimini kaybederek pompaya doğru geri döner ve hızı 4 Mach’a (Deniz seviyesinde, latm basınçta ve 10°C hava sıcaklığında 1 Mach = 1.226,5 km/sa) kadar ulaşabilen bir basınç dalgası yaratır. Böyle bir darbeyi önlemek için önceden tedbir alınması gerekir. DOĞUŞ Darbe Önleme Vanaları, pompa kapanmasının yarattığı basınç düşümünü hissederek açılır. Böylece darbe pompaya ulaşmadan önce vana açık konuma gelir. Basınç dalgası vanaya ulaştığında ise şebekeden tahliye edilerek sistem korunur.
UYGULAMA
Bu sistemde, pompa istasyonu şebekeye bir kollektör yoluyla pompalama yapmaktadır. Böyle bir şebekede Darbe Önleme Vanası aşağıdaki durumların oluşmasına yol açar:
• Elektrik kesilmesi durumunda oluşan darbenin yaratacağı zararların önlenmesi
• Çalışan pompaları değiştirirken oluşan darbenin yaratacağı zararların önlenmesi
• Pilot ayarına uygun, dengeli kapanma
Not: Darbe analizi, tahliye hattında serbest akış olduğunu var sayar. Eğer hat basınçlı ise vana çap seçimi ve ayarlar bu konu gözönünde bulundurularak yapılmalıdır.
Doğuş Darbe Analiz Programı
Sistemde darbe oluşumu, birçok parametrenin etkisiyle olabilir: debi, pompalama sistemi, ana hattın karakteristiği vb. Gelişmiş matematiksel bilgisayar programlarının desteği ile tecrübeli mühendisleri, istenilen analizi gerçekleştirerek darbe oluşumunun zararlarını önleyebilir.
Ana hat
– Hat profili
– İÇ Çap
– Uzunluk – Malzeme
– Et kalınlığı
Pompalar
– Pompa Eğrileri
– Aynı anda çalışan pompa sayısı
– Kullanılan çekvalf cinsi
Sistem
– Maksimum debi
– Maksimum ve minimum rezervuar seviyeleri
Darbe analizine göre, koruma olmayan bir sistem,
• —50 bar basınç (maksimum basınç eğrisine bakınız)
• Vakum koşulları (minimum basınç eğrisine bakınız) ile karşılaşmaktadır.
Simüle edilmiş darbe önlemesi, aşağıda belirtilen önlemlerin alınması gerektiğini belirtmiştir:
• Pompa istasyonuna paralel olarak monte edilmiş iki adet 735-M Vanası
• Boru hattı üzerine dağıtılmış beş adet Darbesiz Hava Tahliye ve Vakum Vanası
Tam koruma ile, simülasyona göre, şebekede herhangi bir darbe oluşmamakta ve oldukça düşük bir vakum oluşmaktadır
• Maksimum —38 bar basınç (maksimum basınç eğrisine bakınız)
• Zararsız vakum (minimum basınç eğrisine bakınız)
Tüm boru hatları vakum durumunda hava emmek, basınç oluştuğunda hava tahliye etmek için vantuz gerektirmektedir. Vantuzların boyutları, tipleri ve monte edildikleri noktalar, darbe önleme hesaplarına göre yapılmalıdır.
Su dağıtım şebekelerinde hidrolik dengenin kurulması, sistem verimi için oldukça önemlidir. Basınç Düşürücü Vanalar, yüksek giriş basıncını, talep edilen sabit çıkış basıncına düşürerek bu verimin yükselmesini sağlayan vanalardır. Bu vanalar, şebeke verimi üzerinde oldukça etkili olduğu gibi, su şebekelerinde en çok kullanılan kontrol vanalarıdır.
UYGULAMA
• Sistemdeki talep ve giriş basıncındaki değişimlere bak maksızın basınç düşürme,
• Debi ve su kaçaklarının azaltılması,
• Kavitasyonun zararlı etkilerinden korunma,
• Vana açma ve kapatma sesinin azaltılması,
• Boru patlamalarını engelleme,
• Şebeke bakım maliyetlerinin azaltılması.
ÖZELLİKLER
Basınç Düşürücü Kontrol Vanaları,
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde yarı doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
ÖZELLİKLER
• Selenoid Kontrol
• Çekvalf Özelliği
• Selenoid Kontrol ve Çekvalf Özelliği
• Hassas Pilot
• Acil Durum Basınç Düşürücü Vana
• Çıkış Basıncı Korumalı
• Elektrikli Çok Seviyeli Ayar Seçmeli
• 4R Tip Elektronik Çok Seviyeli Çıkış Basıncı Ayartı
• 4T Tip elektronik Çok Seviyeli Ayarlı
• Elektronik Basınç Düşürücü Vana
1. Vana çıkış basıncı, pilot ile tanımlanan değerin üzerine yükselir:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın çıkış basıncını hisseder.
b) Pilot, şebekedeki basınç yükselmesini hissederek hare kete geçer ve vananın üst haznesindeki basıncın yüksel mesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve vananın çıkış basıncını pilot ile tanımlanan değere indirir.
2. Vana çıkış basıncı, pilot ile tanımlanan değerin altına iner:
a) Pilot, düşük çıkış basıncını hissederek vananın üst haz nesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana çıkış basıncının pilot değerine yükselmesine yol açar.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.
UYGULAMA
Şehir Şebekeleri için Basınç Düşürücü Sistemler
Coğrafi topografya, uzaklık, talep miktarları, enerji mali yetleri ve rezervuar kapasitesi gibi parametreler dikkate alınarak tasarlanan şehir şebekeleri, farklı basınç alanları gerektirmektedir.
Konutlara ve rezervuara pompalama yapılan bir sistemde basınç, konutlar için yüksek gelmektedir. İşte bu nedenle, konut hattının önüne basınç düşürücü bir vana monte edilerek basınç, konutların kullanabileceği seviyelere indirilir.
Yüksek Katlı Binalarda Basınç Düşürücü Sistemler
Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edile meyecek bir durumdur.
• Vanalar, herhangi bir arıza durumunda suyun vereceği zararın, oldukça maliyetli olacağı yerlerde bulunmaktadır.
• Basınç düşürücü sistemler genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve bu vanaların oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binanın alt katlarındaki hatlar, üst katlara göre daha fazla basınç altında bulunmaktadır. Fakat binanın tüm katlarında basınç sabit tutulmalıdır. Bu sebeple alt katlara yerleştirilen basınç düşürücü vanalar, büyük basınç farklarıyla baş etmek zorundadır.
Basınç Düşürücü Vanaları, tüm bu ihtiyaçları karşılamak için tasarlanmıştır.
[A] Yüksek kat basınç düşürücü sistemi
[B] Alçak kat basınç düşürücü sistemi
[C] Bodrum rezervuar seviye kontrol sistemi
[D] Çatı rezervuarı seviye kontrol sistemi
[E] İçme suyu pompalama sistemi
[F] Yangın koruma pompalama sistemi
[G] Yüksek kat pompalama sistemi
TAVSİYE EDİLEN MONTAJ BİÇİMİ
