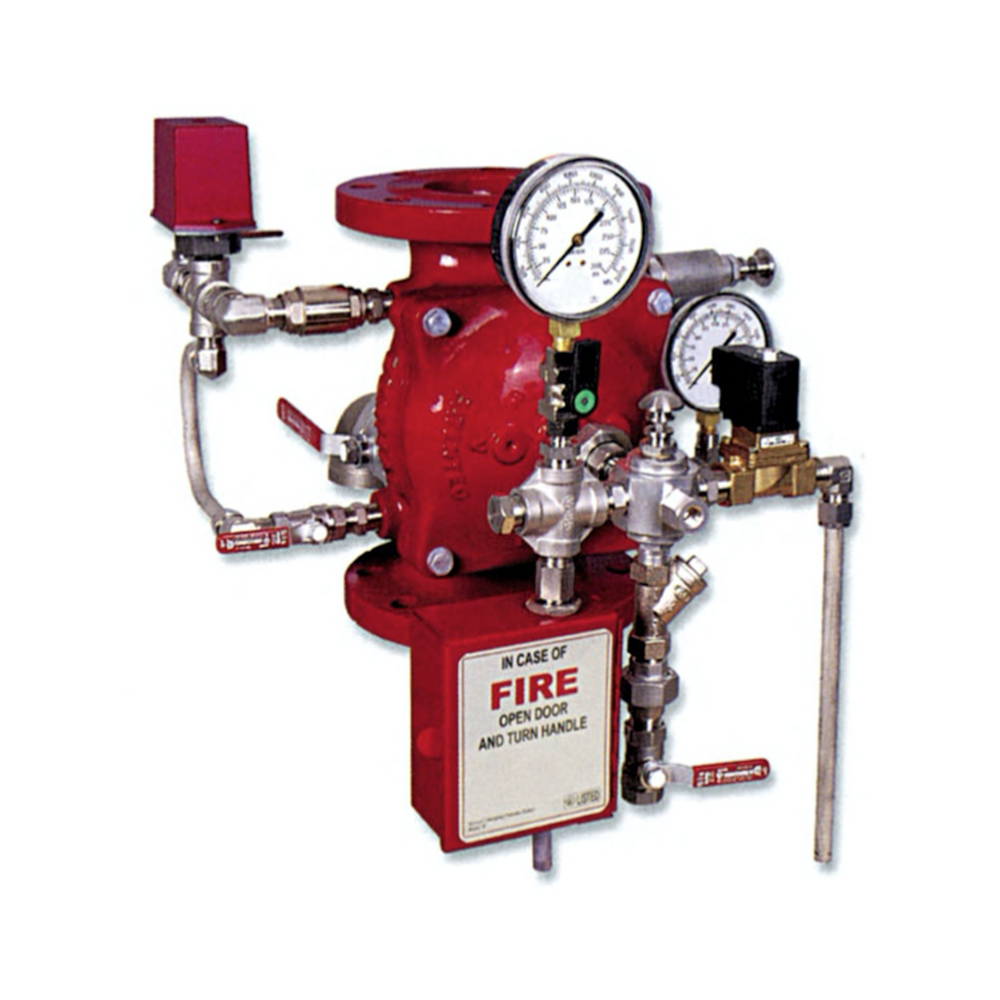

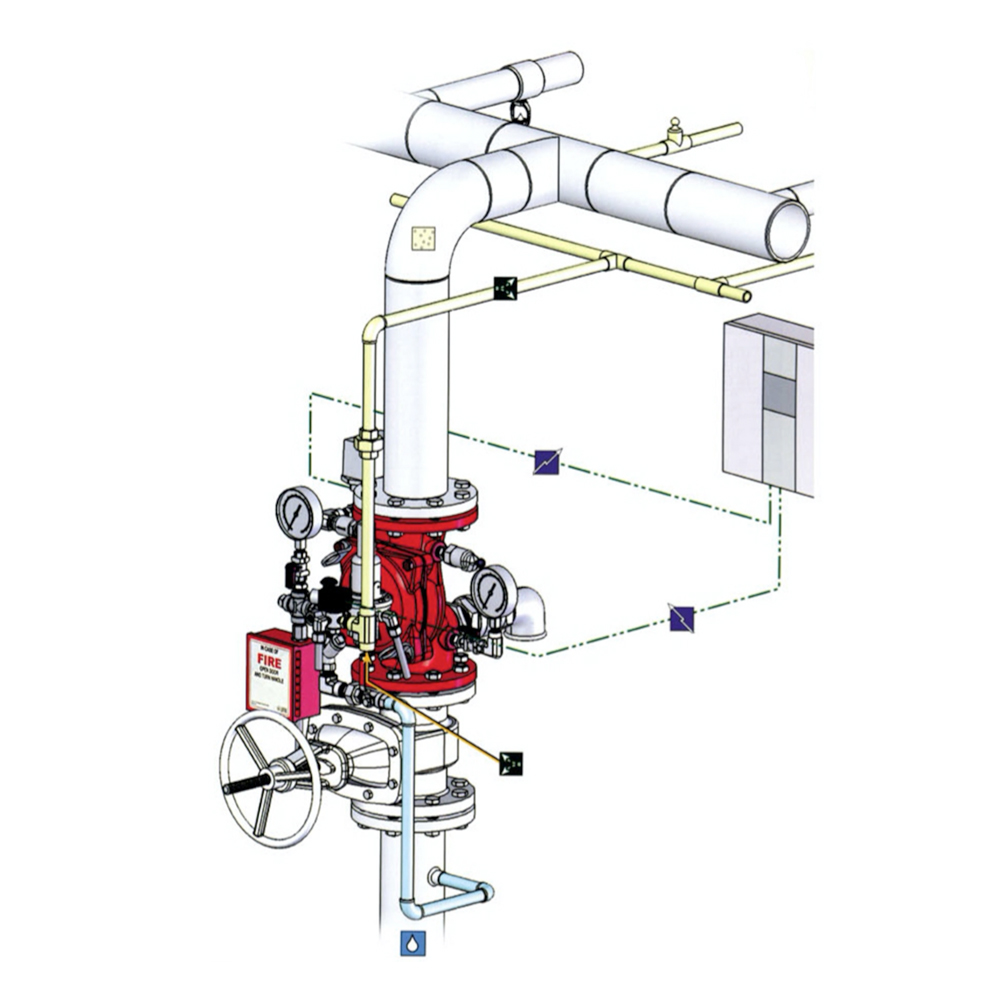

Otomatik Delüj Vanaları tek bir ana fonksiyon gerçekleştirmek için tasarlanmıştır;
• Söndürücü akışkanı otomatik olarak sisteme vermek,
– Otomatik sprey veya köpük sistemleri,
– Su perdesi sistemleri,
– Alışveriş merkezleri ve kamusal binalar,
– Yanıcı malzemeler ve gaz dolum istasyonları,
– Tüneller ve demiryolu tünelleri,
– Santraller ve transformatörler,
– Havaalanları,
– Petrokimyasal tesisler.
ÖZELLİKLER
• Pnömatik aktüatörlü kullanılabilir – PORV.
• Hareketli tek bir parçaya sahip olup bakım gerektirmez.
• Az malzeme ile üretilmektedir, dolayısıyla maliyeti düşüktür.
• Akışkan geçişini etkilemez.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.
Otomatik Delüj Vanaları elastomer yataklı glob vanalarıdır ve diyaframlı bir aktüatöre sahiptir. Ürün, dikey veya yatay konumlarda monte edilebilmekte ve 2″ten 12″ çapa (DN50 – DN300) kadar üretilebilmektedir. Delüj Vanalarında, kontrol haznesinde bulunan basınçlı su, vanayı sızdırmaz bir şekilde kapalı tutmaktadır. Herhangi bir alarm durumunda basınç, kontrol haznesinden tahliye edilir ve klape açılarak akışkanın vanadan geçmesine izin verir. Vana gövdesinde, akışı bozacak kesit alanında kısılma, omurga, kafes veya mil yoktur. Tüm bu parçaların yerine vananın iç tasarımında gelişmiş kauçuk malzemeden üretilmiş, esnekliği sağlayan fiber destekli elastomer diyafram bulunmaktadır. Böylelikle, radyal klapeye vulkanize edilmiş diyafram tam sızdırmazlık sağlar. Elastomer klape, dikkatli bir şekilde dengelenmiş olup, tüm çevresi desteklenmiştir. Bunun sonucunda klapeye aşırı yük binmez ve elastomer korunmuş olur. Kısacası, vananın ömrü uzar ve kontrollü bir çalışma sağlanır. Ayrıca klape, vana sistemden demonte edilmeden vanadan kolaylıkla sökülebilir.
200 Serisi Kontrol Vanaları, kontrol vanalarının gerçek leştirdiği bir çok fonksiyonu;
• Plastik gövdede korozyonsuz olarak,
• Düşük basınç kayıplarında,
• Yüksek debilerde,
gerçekleştirebilmektedir.
ÖZELLİKLER
Tasarımından dolayı DOĞUŞ 200 Serisi Kontrol Vanaları;
• Düşük basınç kaybı ve yüksek debi kapasitesine sahipitir.
• Dengeli açılma ve kapanma hızına sahip klapeye sahiptir.
• Düşük basınçlarda bile çalışma imkanı yaratır.
• Hassas ve dengeli regülasyon yapar.
• Diyafram erozyonu veya hasarını engelleyici mekanizmaya sahiptir.
• Tek bir diyafram ve yay çeşidi ile vana tüm çalışma basınç aralıklarında kullanılmaya uygundur.
200 Serisi Kontrol Vanası, diyafram aktüatörlü, hidrolik prensiplerle çalışan bir kontrol vanasıdır. Ürün, basit ve sağlam bir yapıya sahip olmakla beraber mükemmel bir performans sergiler. DOĞUŞ’un otomatik kontrol vanaları dikey veya yatay pozisyonda montaja uygun olup 1/2″, 3/4″, 1″, Vh” ve 2″ çaplarda, glob tipi ve açılı tip gövdede üretimi yapılmaktadır. Ürün, endüstriyel cam destekli naylon malzemeden yapılmakta olup yüksek kimyasal ve kavitasyon dayanımı bulunmaktadır. Vananın gövde geçişi tamamen aynı çapta olup herhangi bir kafes, mil veya gövde omurgası bulunmaz. Bu da çok düşük basınç kayıplarına ve çok yüksek debi kapasitesine yol açar. Uzun hareket alanına sahip destekli vana klapesi, çevresel olarak desteklenmiş diyafram ve değiştirilebilir sızdırmazlık contalarına sahip 200 Serisi Kontrol Vanaları yıllarca dayanımını kaybetmez.
Yatay Flatörlü Kontrol Vanaları, değişken debiye bakmaksızın depo seviyesini sabit bir değerde tutar. Ürün, hidrolik kontrol vanaları ile mekanik flatörlü vanaların özelliklerini tek bir vanada birleştirir. Flatör ile vanayı birbirinden sökmek ve takmak oldukça kolaydır. Bu sayede mekanik flatörlü vanalarda oluşan bakım ve montaj sorunları bu Modelide bulunmaz. Flatör ile vanayı birbirinden ayırarak farklı noktalara monte etmek, kullanıcılar için büyük kolaylık sağlar.
• Depo dolumu
– Küçük hacimli depolar
– Geniş yüzey alanına sahip depolar
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Hareketli hidrolik flatöre sahiptir.
• Vana ve flatöre kolay erişim sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
Ekstra Özellikler
• Basınç Sabitleyici
• Debi Kontrol
• Acil Durum Elektriksel Flatör
• Modülasyon Dikey Flatörü
• Elektronik Dikey Seviye Kontrol ve Basınç Sabitleme
• Ayaklı Depo Seviye Kontrol
ÇALIŞMA PRENSİBİ 1. Depo su seviyesi, vana ayar değerinin üzerine yükseliyor:
a) İğneli Vana [1], vana girişinden vana üst haznesine [2] su girişini sağlar.
b) Flatör [3], flatör pilot koluna [4] bağlıdır ve flatörün pozisyonu, vana seviye ayar değerini belirler.
c) Flatör yükselerek flatör pilotunun [5] devreye girmesine ve vana üst haznesinde basınç birikmesine yol açar.
d) Klape kapanarak depo dolumunu durdurur.
2. Depo su seviyesi, vana ayar değerinin altına iniyor:
a) Flatör düşerek, flatör pilotunun devreye girmesine ve vana üst haznesindeki basıncın tahliye edilmesine yol açar.
b) Vana açılarak depo dolumunu başlatıyor.
c) İğneli vana, kontrol vanasının kapanma hızını kontrol eder.
d) Küresel vana [6], kontrol vanasının manüel olarak kapatılmasını sağlar.
UYGULAMA Yüksek Katlı Binalarda Seviye Kontrol Sistemleri
Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edilemeyecek bir durumdur.
• Depo taşması, oldukça tehlikeli ve maliyetli olabilir.
• Depolar genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve sistemin oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binada bulunan kullanıcıların çoğu tamamen depodaki suya bağımlıdır: İçme suyu, yangın suyu, klima sistemi, tuvalet suyu vb.
• Üst katlardaki kullanıcılar ve yangın koruma sistemi için basınç bulundurulmalı ve depo dolumu esnasında basınç düşmemelidir.
• Depo sistemleri maksimum (acil durum) tüketimine uygun yapılmakta olup, gerçek tüketim değerinden çok daha düşük olduğundan, depo su seviyesinde çok sınırlı bir değişim yaşanmaktadır.
Bu modelinin özellikleri sayesinde yukarıda belirtilen ihtiyaçların hepsi karşılanabilmektedir.
A : Yüksek kat basınç düşürücü sistemi
B : Alçak kat basınç düşürücü sistemi
C : Bodrum rezervuar seviye kontrol sistemi D : Çatı rezervuarı seviye kontrol sistemi
E : İçme suyu pompalama sistemi
F : Yangın koruma pompalama sistemi
G : Yüksek kat pompalama sistemi
Çatı Katı Depoları
Çatı katında bulunan depolarda su seviyesi, binanın bodrumunda bulunan pompaların elektriksel kontrolü ile yapılır. Bu tarz sistemlerde, depo taşmasının yaratacağı sorunlar oldukça maliyetli olacağından, sisteme hidrolik koruma eklenmesi tavsiye edilir.
Açık halde iken sisteme minimum etki yapar. Kapatıldığında ise tam sızdırmazlık sağlar. Üst katlardaki kullanıcıları veya yangın koruma sistemini öncelikli konuma getirmek ve basıncın düşmesi engellenmek isteniliyorsa, bu modelin girişine Basınç Sabitleme Vanası monte edilmesi tavsiye edilir.
Bodrum Katı Depoları
Bodrum katında bulunan depolar, kullanıcıya farklı zorluklar oluşturabilir:
• Su kesilmesi kabul edilemez.
• Depo taşması, maliyetli ekipmanlara zarar verebilir.
• Gürültü seviyesi düşük tutulmalıdır.
• Şehir şebekesindeki basınç düşük olabilir.
Modelimiz, tüm bu zorlukların üstesinden gelebilir.
Bu Modelinin yanında sisteme aşağıdaki ürünlerin de monte edilmesini tavsiye eder:
[1 ] Pislik Tutucu: Pisliklerin sisteme girerek vanayı etkisiz hale getirmesine engel olur.
[2] 730-65 Basınç Sabitleme Vanası: Aşağı katlarda bulunan tüketicilerin kullandığı basıncın, şebeke basıncının altına düşmesini önler ve elektriksel koruma sağlar.
[3] 750-66-B Paralel Hat Vanası: Su girişinin kesintisiz olmasını sağlar.
[4] Flatör Montajı: Tank dışına montajı olanaklı kılar.
Diferansiyel Basınç Sabitleme Vanaları, değişken debi ve giriş basıncından etkilenmeksizin iki nokta arasındaki dife ransiyel basıncı sabit bir değerde tutar; pompa ve su dağıtım şebekelerini korur.
• Pompaya aşırı yük binmesi ve kavitasyon sorununu önleme
• HVAC (Isıtma/Soğutma) sistemlerinde hatlar arasındaki dengeyi sağlama
• Debinin, minimum pompa debisinin altına düşmesini önleme
• Acil filtre by-pass özelliği
ÖZELLİKLER
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde yarı doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile karalı şekilde çalışır.
Ekstra Özellikler
• Selenoid Kontrol
• Çekvalf Özelliği
• Hassas Pilot
• Selenoid Kontrol ve Çekvalf Özelliği
• Elektronik Diferansiyel Basınç Sabitleme
ÇALIŞMA PRENSİBİ
1. Diferansiyel basınç, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın giriş basıncını hisseder.
b) Pilot, diferansiyel basıncın düşmesini hissederek harekete geçer ve vananın üst haznesindeki basıncın yükselmesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve diferansiyel basıncın pilot ile tanımlanan değere yükselmesini sağlar.
2. Diferansiyel basınç, pilot ile tanımlanan değerin üzerine yükselir:
a) Pilot, yüksek diferansiyel basıncını hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana giriş basıncını düşürerek diferansiyel basıncı pilot değerine indirir.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.
d) Standart pilot, vana üzerindeki diferansiyel basıncı hisseder fakat harici diferansiyel basıncını hissetme özelliği de alternatif olarak sunulmaktadır.
UYGULAMA Filtre Sistemleri
Filtre sistemlerinde, filtrenin by-pass edilmesi gereken iki ana durum vardır:
• Tıkanmış filtre (sistem elemanlarının zarar görmesine yol açabilir)
• Acil yangın suyuna ihtiyaç duyulması
Sisteme paralel yerleştirilmiş, aşırı talep olduğunda sistemi açar.
“S” özelliği (İndikatör Asamblesi + Limit Switch) saye sinde ürün, alarm verme özelliğine sahip olur.
Pompaya Aşırı Yük Binmesini Önleme ve Kavitasyon Koruması
Pompa emiş basıncının değişkenlik gösterdiği durumlarda, pompa diferansiyel basıncını sabitleyerek pompa çıkış debisini sınırlar. Böylece pompaya aşırı yük binmesini önleyerek aşırı talep nedeniyle oluşan kavitasyon zararlarına engel olur. Ürüne “20” çekvalf özelliği eklendiğinde, hatta ekstra bir çekvalf monte etmeye ihtiyaç duyulmaz.
Havalandırma / Klima Sistemleri
Havalandırma sistemleri, debi değişimlerine karşı oldukça hassastır.
Büyük çaplı havalandırma sistemlerinde, tüketime tepki veren genellikle iki çeşit vana bulunur:
• Üç yollu vanalar [4], talepten fazla olan debiyi by-pass yoluyla sisteme geri verir.
• İki yollu vanalar [5], debinin azaltılmasına veya tamamen sıfırlanmasına sebep olur.
İki yollu vanalara sahip sistemler, değişken debi değerleri ile karşılaşabilirler. [1], sirkülasyon vanası olarak kullanılıp dağıtım ve toplama hatları arasındaki basınç farkını, kullanıcı tarafından ayarlanmış olan diferansiyel basınca sabitler:
• Minimum sistem debisini koruyarak sistemi donmaya karşı korur.
• Aşırı basıncı tahliye eder.
Su dağıtım şebekelerinde hidrolik dengenin kurulması, sistem verimi için oldukça önemlidir. Basınç Düşürücü Vanalar, yüksek giriş basıncını, talep edilen sabit çıkış basıncına düşürerek bu verimin yükselmesini sağlayan vanalardır. Bu vanalar, şebeke verimi üzerinde oldukça etkili olduğu gibi, su şebekelerinde en çok kullanılan kontrol vanalarıdır.
UYGULAMA
• Sistemdeki talep ve giriş basıncındaki değişimlere bak maksızın basınç düşürme,
• Debi ve su kaçaklarının azaltılması,
• Kavitasyonun zararlı etkilerinden korunma,
• Vana açma ve kapatma sesinin azaltılması,
• Boru patlamalarını engelleme,
• Şebeke bakım maliyetlerinin azaltılması.
ÖZELLİKLER
Basınç Düşürücü Kontrol Vanaları,
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde yarı doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
ÖZELLİKLER
• Selenoid Kontrol
• Çekvalf Özelliği
• Selenoid Kontrol ve Çekvalf Özelliği
• Hassas Pilot
• Acil Durum Basınç Düşürücü Vana
• Çıkış Basıncı Korumalı
• Elektrikli Çok Seviyeli Ayar Seçmeli
• 4R Tip Elektronik Çok Seviyeli Çıkış Basıncı Ayartı
• 4T Tip elektronik Çok Seviyeli Ayarlı
• Elektronik Basınç Düşürücü Vana
ÇALIŞMA PRENSİBİ
1. Vana çıkış basıncı, pilot ile tanımlanan değerin üzerine yükselir:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın çıkış basıncını hisseder.
b) Pilot, şebekedeki basınç yükselmesini hissederek hare kete geçer ve vananın üst haznesindeki basıncın yüksel mesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve vananın çıkış basıncını pilot ile tanımlanan değere indirir.
2. Vana çıkış basıncı, pilot ile tanımlanan değerin altına iner:
a) Pilot, düşük çıkış basıncını hissederek vananın üst haz nesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana çıkış basıncının pilot değerine yükselmesine yol açar.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.
UYGULAMA Şehir Şebekeleri için Basınç Düşürücü Sistemler Coğrafi topografya, uzaklık, talep miktarları, enerji mali yetleri ve rezervuar kapasitesi gibi parametreler dikkate alınarak tasarlanan şehir şebekeleri, farklı basınç alanları gerektirmektedir.
Konutlara ve rezervuara pompalama yapılan bir sistemde basınç, konutlar için yüksek gelmektedir. İşte bu nedenle, konut hattının önüne basınç düşürücü bir vana monte edilerek basınç, konutların kullanabileceği seviyelere indirilir.
Yüksek Katlı Binalarda Basınç Düşürücü Sistemler Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edile meyecek bir durumdur.
• Vanalar, herhangi bir arıza durumunda suyun vereceği zararın, oldukça maliyetli olacağı yerlerde bulunmaktadır.
• Basınç düşürücü sistemler genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve bu vanaların oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binanın alt katlarındaki hatlar, üst katlara göre daha fazla basınç altında bulunmaktadır. Fakat binanın tüm katlarında basınç sabit tutulmalıdır. Bu sebeple alt katlara yerleştirilen basınç düşürücü vanalar, büyük basınç farklarıyla baş etmek zorundadır.
Basınç Düşürücü Vanaları, tüm bu ihtiyaçları karşılamak için tasarlanmıştır.
[A] Yüksek kat basınç düşürücü sistemi
[B] Alçak kat basınç düşürücü sistemi
[C] Bodrum rezervuar seviye kontrol sistemi
[D] Çatı rezervuarı seviye kontrol sistemi
[E] İçme suyu pompalama sistemi
[F] Yangın koruma pompalama sistemi
[G] Yüksek kat pompalama sistemi
200 Serisi Kontrol Vanası, diyafram aktüatörlü, hidrolik prensiplerle çalışan bir kontrol vanasıdır. Ürün, basit ve sağlam bir yapıya sahip olmakla beraber mükemmel bir performans sergiler. DOĞUŞ’un otomatik kontrol vanaları dikey veya yatay pozisyonda montaja uygun olup 1/2″, 3/4″, 1″, Vh” ve 2″ çaplarda, glob tipi ve açılı tip gövdede üretimi yapılmaktadır. Ürün, endüstriyel cam destekli naylon malzemeden yapılmakta olup yüksek kimyasal ve kavitasyon dayanımı bulunmaktadır. Vananın gövde geçişi tamamen aynı çapta olup herhangi bir kafes, mil veya gövde omurgası bulunmaz. Bu da çok düşük basınç kayıplarına ve çok yüksek debi kapasitesine yol açar. Uzun hareket alanına sahip destekli vana klapesi, çevresel olarak desteklenmiş diyafram ve değiştirilebilir sızdırmazlık contalarına sahip 200 Serisi Kontrol Vanaları yıllarca dayanımını kaybetmez.
