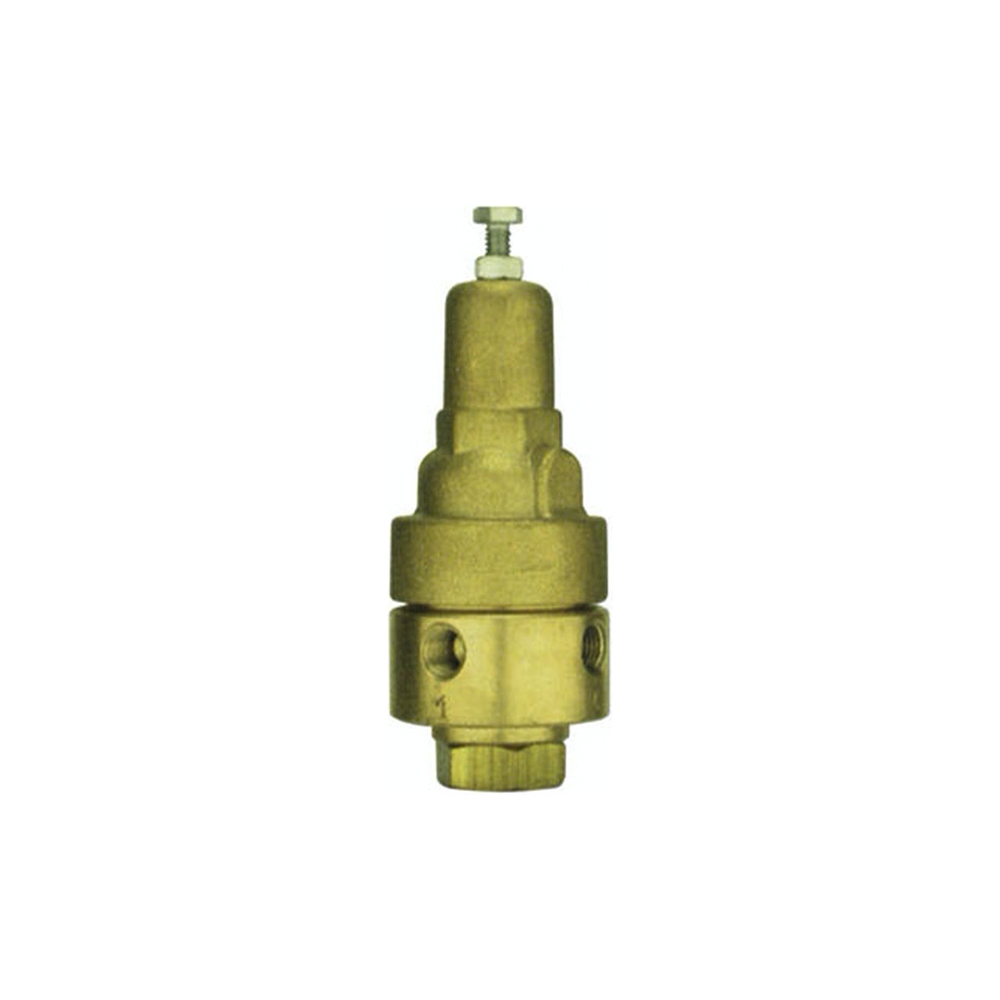

Basınç Sabitleme Pilotları, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili kontrol elemanıdır. Ürün, sürekli olarak giriş basıncını hisseder ve hissedilen basınç ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını hareket ettirir.
Basınç sabitleme hattında kullanılıyor ise, giriş basıncı ayar değerinin üzerine çıkarsa ana kontrol vanasını açar.
Bağlantılar
1 – Uzaktan hissetme / monometre
2 – Vana kontrol haznesi
3 – Uzaktan hissetme / monometre
4 – Çıkış
Not: Giriş basıncı, vana kontrol haznesine bir kısıtlayıcı ile bağlıdır.
Seviye Kontrol Vanaları, tek bir ana fonksiyon ger çekleştirmek için tasarlanmıştır,
• Depo (düşük hacimli ve geniş yüzey alanlı) dolumları
ÖZELLİKLER
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Hareketli hidrolik flatöre sahiptir.
• Vana ve flatöre kolay erişim sağlar.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.
Seviye Kontrol Vanaları hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve su seviyesi değişimlerini hisseden bir flatörden oluşmaktadır. Seviye Kontrol Vanaları, şebekedeki değişken talebe bakmaksızın depo su seviyesini sabit bir değerde tutar.
Sayaç, pompa gibi dağıtım ekipmanlarının çalışma kapasitelerini aşacak debi değerlerine maruz kalmaması için birçok sistem Debi Kontrol Vanası kullanmaktadır. Ürün, talep veya giriş/çıkış basıncındaki oynamalara bakmaksızın, sistem debisini ayarlanmış maksimum debi değerinde sabit tutar.
• Tasarım özelliklerini güvenceye alma
• Ana hattı, lateral hatlardan öncelikli kılma
• Tüketicilerin fazla taleplerini limitleme
• Boru hattı dolum oranını kontrol etme
• Pompaya aşırı yük binmesini ve kavitasyon sorununu önleme
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Debi düzenleyicisi gerektirmezler.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
Ekstra Özellikler
• Selenoid Kontrol
• Selenoid Kontrol ve Çekvalf Özellikleri
• Hassas Pilot
• Basınç – Düşürücü
• Seviye ve Debi – Kontrol Vanası
• Pompa ve Debi – Kontrol Vanası
• Pompa Sirkülasyon ve Debi – Kontrol Vanası
• Elektronik Kontrol Vanası
ÇALIŞMA PRENSİBİ
1. Debi, ayar değerinin üzerine yükseliyor:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar.
b) Pilot [3], Orifis [4] üzerindeki diferansiyel basıncı hisseder.
c) Pilot harekete geçerek vananın üst haznesindeki basıncın yükselmesine neden olur.
d) Klape kapanarak debiyi ayar değerine kısar.
2. Debi, ayar değerinin altına iner:
a) Pilot, debi düşümünü hissederek üst haznedeki basıncı tahliye eder.
b) Klape açılarak debiyi ayar değerine yükseltir.
c) İğneli Vana, kontrol vanasının kapanma hızını kontrol eder. d) Küresel Vana [5], ana kontrol vanasının manüel olarak kapanmasını sağlar.
UYGULAMA
Dağıtım Şebekeleri
Bir sistemin tasarımı, şebeke elemanlarını seçmek için gereken tahmini debi aralığını seçmekle başlar:
• Pompa istasyonları: karakteristiği, konumu, adeti
• Boru hatları: yerleşimi, sınıfı, çapı
• Depolar: konumu, kapasitesi, rakımı
Tahmini debi aralığında oluşan bir sapma, su akışını bozabilir ve hatta sistem elemanlarına zarar verebilir. Modelinin doğru seçimi ve konumlandırılması sonucunda sistem, aşırı debi değerlerinden korunur.
Pompaya Aşırı Yük Binmesi ve Kavitasyon Sorununu Önleme
Pompaya aşırı yük binmesine ve kavitasyon sorununa yol açan aşırı talebi önlemek için pompa debisinin, tasarım spesifikasyonları içerisinde tutulması gerekir.
Her bir sistemde, pompa tasarımı özellikleri değişkenlik gösterdiği için sistem için tavsiye edilen çözümler de değişkenlik göstermektedir:
• Pompa eğrisinin (Debi, AP vs.) dik olduğu durumlarda basınç sabitleme vanaları kullanılmaya uygundur.
• Pompa eğrisinin düz olduğu durumlarda ise, basınç ayarı ile pompa koruması yeterli değildir. Bu gibi pompalar için basınç yerine debi kontrolü yapılması tavsiye edilir ve bu iş için kullanılmaya en uygun üründür.
• Her çeşit pompa istasyonlarında, darbenin oluşturacağı zararları engeller:
– Booster ve derin kuyu pompaları, sabit ve değişken hızlı pompalar
• Tüm dağıtım şebekelerinde darbenin oluşturacağı zararları engeller:
– Belediye, yüksek katlı bina, kanalizasyon, HVAC (Isıtma/Soğutma), tarımsal sulama şebekeleri
– Bakımı ve ulaşılması zor, eski şebekeler
ÖZELLİKLER
• Denge tanklarının yerine kullanılabilir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir özelliktedir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
Ekstra Özellikler
• Selenoid Kontrol
• Diyafram Hissetmeli (Atık su için)
• Hızlı Tahliye – Relief Vana
ÇALIŞMA PRENSİBİ
1. Pompa, herhangi bir nedenden dolayı aniden ka panarak şebekede şiddetli basınç düşümüne sebep olur. Şebeke üzerinde ilerlemesine devam eden su kütlesi, devinimini kaybederek 4 Mach’a kadar ulaşabilen bir hızla pompaya doğru geri dönüş yapar. Hiçbir hızlı tahliye vanası (Relief), bu çapta bir darbeyi önleyecek kadar hızlı tepki veremez. Dolayısıyla, bu gibi durum larda kullanılmaktadır:
a) Düşük Basınç Pilotu [1], şebekedeki basınç düşümü nü hissederek açılır ve vananın üst haznesini boşal tır.
b) Kontrol vanası açılarak su kütlesi geri dönüşe geç meden tahliyeye hazır olur.
c) Yüksek basınç dalgası, açık olan kontrol vanasından tahliye edilir ve sistem korunur.
d) Eğer tahliye miktarı yeterli değilse, daha önceden ayar değeri kullanıcı tarafından belirlenmiş olan Yüksek Basınç Pilotu [2] devreye girerek vanayı da ha da fazla açar.
2. Darbe koşulları geçer ve şebeke parametreleri normal seviyelere iner:
a) Her iki pilot da kapanarak vananın kapanmasına yol açar. Kapanma esnasında şebeke basıncı isteni lenden yüksek bir değere çıkarsa, Yüksek Basınç Pi lotu devreye girerek kapanmayı durdurur ve basın cın yükselmesini önler.
b) Debi Sınırlama Mili [3], tahliye debisini limitleyerek kütle ayrılmasını engeller.
c) Küresel Vana [4], çalışma ve hissetme hatlarının se çilmesine yardımcı olur. (Hattın, ana çıkış hattından veya vana girişinden seçilmesi tavsiye edilir.)
Pompanın ani kapanması, basıncın aniden düşmesine ve su kütlesinin hatta yol almaya devam etmesine yol açar. Fakat bir süre sonra bu kütle devinimini kaybederek pompaya doğru geri döner ve hızı 4 Mach’a (Deniz seviyesinde, latm basınçta ve 10°C hava sıcaklığında 1 Mach = 1.226,5 km/sa) kadar ulaşabilen bir basınç dalgası yaratır. Böyle bir darbeyi önlemek için önceden tedbir alınması gerekir. DOĞUŞ Darbe Önleme Vanaları, pompa kapanmasının yarattığı basınç düşümünü hissederek açılır. Böylece darbe pompaya ulaşmadan önce vana açık konuma gelir. Basınç dalgası vanaya ulaştığında ise şebekeden tahliye edilerek sistem korunur.
UYGULAMA
Bu sistemde, pompa istasyonu şebekeye bir kollektör yoluyla pompalama yapmaktadır. Böyle bir şebekede Darbe Önleme Vanası aşağıdaki durumların oluşmasına yol açar:
• Elektrik kesilmesi durumunda oluşan darbenin yaratacağı zararların önlenmesi
• Çalışan pompaları değiştirirken oluşan darbenin yaratacağı zararların önlenmesi
• Pilot ayarına uygun, dengeli kapanma
Not: Darbe analizi, tahliye hattında serbest akış olduğunu var sayar. Eğer hat basınçlı ise vana çap seçimi ve ayarlar bu konu gözönünde bulundurularak yapılmalıdır.
Doğuş Darbe Analiz Programı
Sistemde darbe oluşumu, birçok parametrenin etkisiyle olabilir: debi, pompalama sistemi, ana hattın karakteristiği vb. Gelişmiş matematiksel bilgisayar programlarının desteği ile tecrübeli mühendisleri, istenilen analizi gerçekleştirerek darbe oluşumunun zararlarını önleyebilir.
Ana hat
– Hat profili
– İÇ Çap
– Uzunluk – Malzeme
– Et kalınlığı
Pompalar
– Pompa Eğrileri
– Aynı anda çalışan pompa sayısı
– Kullanılan çekvalf cinsi
Sistem
– Maksimum debi
– Maksimum ve minimum rezervuar seviyeleri
Darbe analizine göre, koruma olmayan bir sistem,
• —50 bar basınç (maksimum basınç eğrisine bakınız)
• Vakum koşulları (minimum basınç eğrisine bakınız) ile karşılaşmaktadır.
Simüle edilmiş darbe önlemesi, aşağıda belirtilen önlemlerin alınması gerektiğini belirtmiştir:
• Pompa istasyonuna paralel olarak monte edilmiş iki adet 735-M Vanası
• Boru hattı üzerine dağıtılmış beş adet Darbesiz Hava Tahliye ve Vakum Vanası
Tam koruma ile, simülasyona göre, şebekede herhangi bir darbe oluşmamakta ve oldukça düşük bir vakum oluşmaktadır
• Maksimum —38 bar basınç (maksimum basınç eğrisine bakınız)
• Zararsız vakum (minimum basınç eğrisine bakınız)
Tüm boru hatları vakum durumunda hava emmek, basınç oluştuğunda hava tahliye etmek için vantuz gerektirmektedir. Vantuzların boyutları, tipleri ve monte edildikleri noktalar, darbe önleme hesaplarına göre yapılmalıdır.
Hızlı Tahliye (Relief) Vanaları, şebekede oluşan ani basınç yükselmelerinde hızlı bir şekilde açılarak aşırı basıncı tahliye eder ve şebekeyi korur. Ürün, basınç yükselmesinde tam olarak açılıp, sistem değerleri normal seviyeye indiğinde sızdırmaz bir şekilde kapanır.
• Ani basınç yükselmelerini önleme
• Sistemde arıza olduğunu belirtme
• Filtre sistemlerinde patlamaları önleme
• Sıcaklığa bağlı genleşme sonucu oluşan aşırı basınç yükselmelerini önleme
• Sistem bakım maliyetlerini azaltma
ÖZELLİKLER
• Uzun ömürlü, bozulmayan pilot ayarına sahiptir.
• Geniş ayar yelpazesine sahiptir.
• Hassas ayar değerlerine sahiptir.
• Ayar değerinde minimum titreşim gösterir.
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
ÇALIŞMA PRENSİBİ
1. Şebeke basıncı, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [3], vananın üst haznesine [1] su girişini sağlar ve pilot [2], vananın giriş basıncını hisseder.
b) Pilot, sürekli olarak şebekeden basınç temin ederek üst haznedeki basıncın sabit kalmasına yol açar.
c) Üst haznedeki basınç, diyaframı aşağı yönde iter ve tam sızdırmazlık sağlar.
2. Şebeke basıncı, pilot ile tanımlanan değerin üzerine çıkar:
a) Pilot, yüksek basıncı hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası, hızlı bir şekilde tepki vererek tam olarak açılır ve sistemdeki aşırı basıncı tahliye eder.
c) Şebeke basıncı, pilot değerinin altına indiğinde pilot kapanarak üst haznedeki basıncın yükselmesine sebep olur.
d) Vana, tam sızdırmazlık sağlar.
UYGULAMA
Basınç Düşürme İstasyonunda Güvenlik Tahliyesi
Bu Model, sistemi aşağıda belirtilen durumlardan korur:
• Ani basınç yükselmeleri
• Farklı kaynakların yol açtığı aşırı basınçlar
• Diğer sistem elemanlarının arızalanması sonucu oluşan tehlikeler
• Statik durumda basınç düşürücü vanaların su sızdırması
Filtre Sistemlerinde Güvenlik Tahliyesi
Geniş yüzey alanları dolayısıyla filtre tankları, ani basınç yükselmelerine karşı en hassas durumdaki elemanlardır.
Bu Model, filtre tanklarını aşağıda belirtilen durum lardan korur:
• Filtreleme sonunda oluşan ani basınç yükselmesi
• Talepteki azalma sonucu oluşan ani basınç yükselmesi
• Filtreleme elemanının tıkanması sonucu oluşan basınç yükselmesi
• Geri-yıkama esnasında, debi yönünün değişmesine bağlı basınç yükselmesi
