Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

• Her çeşit pompa istasyonlarında, darbenin oluşturacağı zararları engeller:
– Booster ve derin kuyu pompaları, sabit ve değişken hızlı pompalar
• Tüm dağıtım şebekelerinde darbenin oluşturacağı zararları engeller:
– Belediye, yüksek katlı bina, kanalizasyon, HVAC (Isıtma/Soğutma), tarımsal sulama şebekeleri
– Bakımı ve ulaşılması zor, eski şebekeler

ÖZELLİKLER
• Denge tanklarının yerine kullanılabilir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihti­yaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylık­la bakım yapılabilir özelliktedir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı saye­sinde korumalı diyaframa sahiptir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.

Ekstra Özellikler
• Selenoid Kontrol
• Diyafram Hissetmeli (Atık su için)
• Hızlı Tahliye – Relief Vana

ÇALIŞMA PRENSİBİ
1. Pompa, herhangi bir nedenden dolayı aniden ka­ panarak şebekede şiddetli basınç düşümüne sebep olur. Şebeke üzerinde ilerlemesine devam eden su kütlesi, devinimini kaybederek 4 Mach’a kadar ulaşabilen bir hızla pompaya doğru geri dönüş yapar. Hiçbir hızlı tahliye vanası (Relief), bu çapta bir darbeyi önleyecek kadar hızlı tepki veremez. Dolayısıyla, bu gibi durum­ larda kullanılmaktadır:

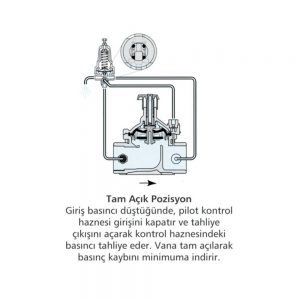

a) Düşük Basınç Pilotu [1], şebekedeki basınç düşümü­ nü hissederek açılır ve vananın üst haznesini boşal­ tır.
b) Kontrol vanası açılarak su kütlesi geri dönüşe geç­ meden tahliyeye hazır olur.
c) Yüksek basınç dalgası, açık olan kontrol vanasından tahliye edilir ve sistem korunur.
d) Eğer tahliye miktarı yeterli değilse, daha önceden ayar değeri kullanıcı tarafından belirlenmiş olan Yüksek Basınç Pilotu [2] devreye girerek vanayı da­ ha da fazla açar.

2. Darbe koşulları geçer ve şebeke parametreleri normal seviyelere iner:
a) Her iki pilot da kapanarak vananın kapanmasına yol açar. Kapanma esnasında şebeke basıncı isteni­ lenden yüksek bir değere çıkarsa, Yüksek Basınç Pi­ lotu devreye girerek kapanmayı durdurur ve basın­ cın yükselmesini önler.
b) Debi Sınırlama Mili [3], tahliye debisini limitleyerek kütle ayrılmasını engeller.
c) Küresel Vana [4], çalışma ve hissetme hatlarının se­ çilmesine yardımcı olur. (Hattın, ana çıkış hattından veya vana girişinden seçilmesi tavsiye edilir.)

Pompanın ani kapanması, basıncın aniden düşmesine ve su kütlesinin hatta yol almaya devam etmesine yol açar. Fakat bir süre sonra bu kütle devinimini kaybederek pompaya doğru geri döner ve hızı 4 Mach’a (Deniz seviyesinde, latm basınçta ve 10°C hava sıcaklığında 1 Mach = 1.226,5 km/sa) kadar ulaşabilen bir basınç dalgası yaratır. Böyle bir darbeyi önlemek için önceden tedbir alınması gerekir. DOĞUŞ Darbe Önleme Vanaları, pompa kapanmasının yarattığı basınç düşümünü hissederek açılır. Böylece darbe pompaya ulaşmadan önce vana açık konuma gelir. Basınç dalgası vanaya ulaştığında ise şebekeden tahliye edilerek sistem korunur.

UYGULAMA
Bu sistemde, pompa istasyonu şebekeye bir kollektör yoluyla pompalama yapmaktadır. Böyle bir şebekede Darbe Önleme Vanası aşağıdaki durumların oluşmasına yol açar:
• Elektrik kesilmesi durumunda oluşan darbenin yaratacağı zararların önlenmesi
• Çalışan pompaları değiştirirken oluşan darbenin yaratacağı zararların önlenmesi
• Pilot ayarına uygun, dengeli kapanma

Not: Darbe analizi, tahliye hattında serbest akış olduğunu var sayar. Eğer hat basınçlı ise vana çap seçimi ve ayarlar bu konu gözönünde bulundurularak yapılmalıdır.

Doğuş Darbe Analiz Programı
Sistemde darbe oluşumu, birçok parametrenin etkisiyle olabilir: debi, pompalama sistemi, ana hattın karakteristiği vb. Gelişmiş matematiksel bilgisayar programlarının desteği ile tecrübeli mühendisleri, istenilen analizi gerçekleştirerek darbe oluşumunun zararlarını önleyebilir.
Ana hat
– Hat profili
– İÇ Çap
– Uzunluk – Malzeme
– Et kalınlığı

Pompalar
– Pompa Eğrileri
– Aynı anda çalışan pompa sayısı
– Kullanılan çekvalf cinsi

Sistem
– Maksimum debi
– Maksimum ve minimum rezervuar seviyeleri

Darbe analizine göre, koruma olmayan bir sistem,
• —50 bar basınç (maksimum basınç eğrisine bakınız)
• Vakum koşulları (minimum basınç eğrisine bakınız) ile karşılaşmaktadır.

Simüle edilmiş darbe önlemesi, aşağıda belirtilen önlemlerin alınması gerektiğini belirtmiştir:

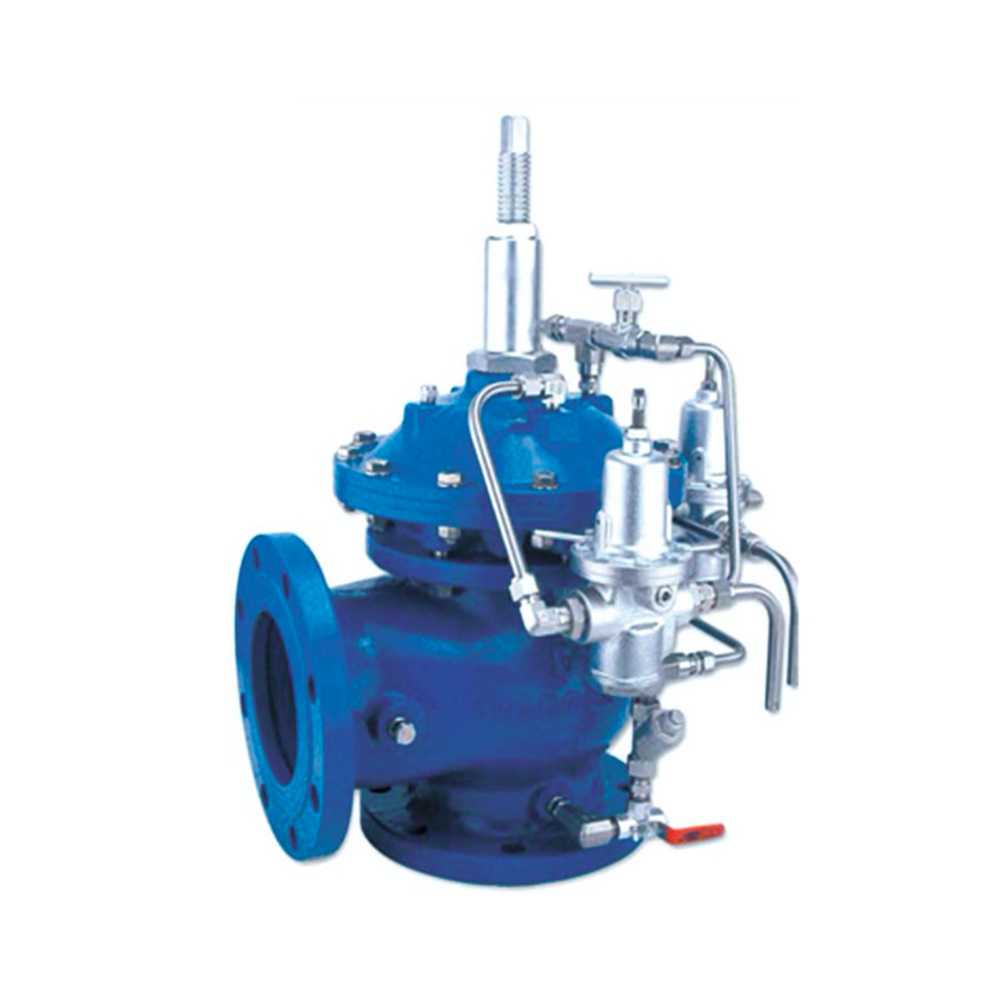

• Pompa istasyonuna paralel olarak monte edilmiş iki adet 735-M Vanası
• Boru hattı üzerine dağıtılmış beş adet Darbesiz Hava Tahliye ve Vakum Vanası

Tam koruma ile, simülasyona göre, şebekede herhangi bir darbe oluşmamakta ve oldukça düşük bir vakum oluşmaktadır
• Maksimum —38 bar basınç (maksimum basınç eğrisine bakınız)
• Zararsız vakum (minimum basınç eğrisine bakınız)

Tüm boru hatları vakum durumunda hava emmek, basınç oluştuğunda hava tahliye etmek için vantuz gerektirmektedir. Vantuzların boyutları, tipleri ve monte edildikleri noktalar, darbe önleme hesaplarına göre yapılmalıdır.
