Seviye Kontrol Pilotları ve Flatörleri, ana vananın dışına monte edilebildikleri için mekanik flatörlü vanalarda oluşan montaj ve bakım sorunlarını engeller. Geniş bir pilot ve flatör yelpazesine sahip olan DOĞUŞ Seviye Kontrol Vanaları, seviye kontrol gerektiren her uygulama için en uygun çözümü sunmaktadır.

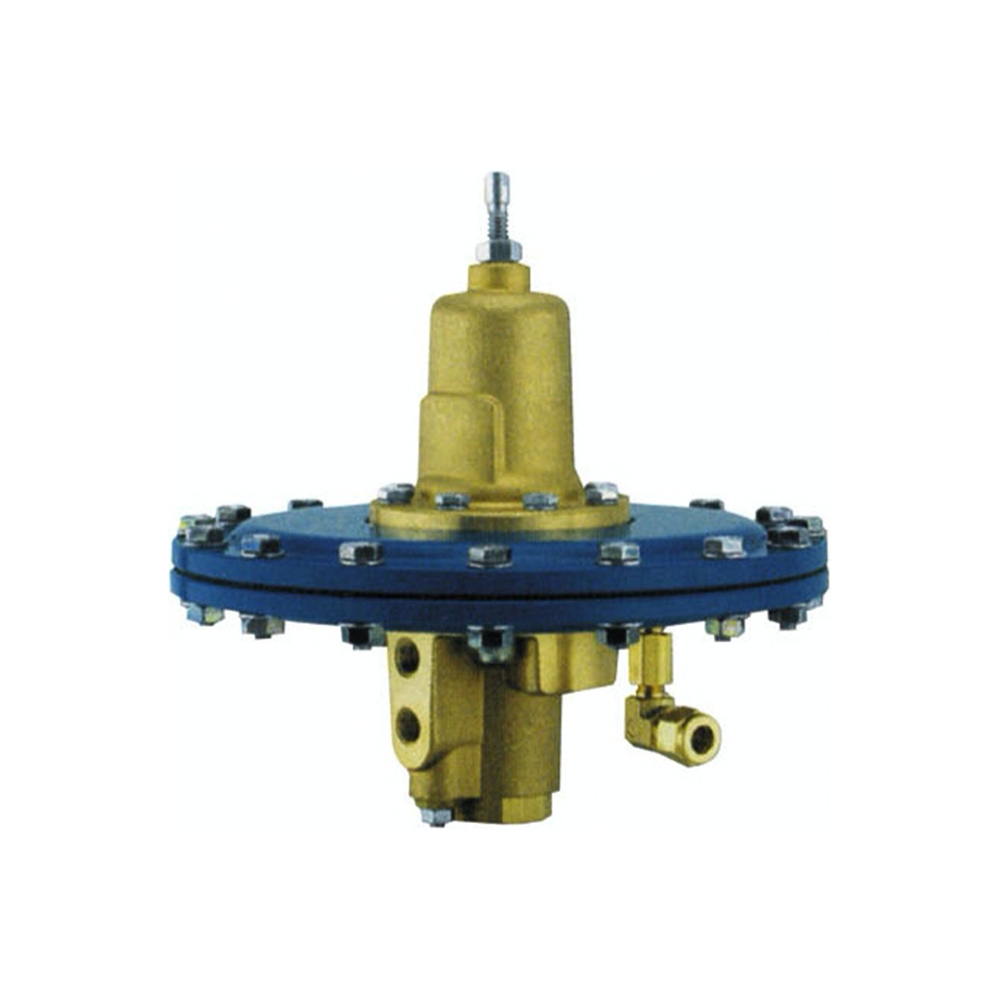

Yüksek Hassasiyetli Seviye Kontrol Pilotları rezervuar seviyesini hissederek belirli bir su seviyesinde vananın kapanmasına ve yaklaşık bir metrelik seviye düşümünde vananın tam açılmasına yol açar. Pilot, ayrıca çok düşük ayar basıncına sahip vanalarda da Basınç Düşürücü Pilot olarak kullanılabilir.
Bağlantılar
0 – Giriş
C – Vana kontrol haznesi
A – Atmosfer (Z tıkalıyken)
Z – İğneli vana üzerinden atmosfer (A tıkalıyken)
Hissetme – rezervuarın dalgalanma yaşanmayan alt noktası
Pompa Kontrol & Basınç Sabitleme Vanaları, pompa başlatma ve kapatma sonucu oluşan ani debi değişimlerini önleyerek pompa, boru hattı ve diğer sistem elemanlarını korur. “Aktif Çekvalf” özelliği ise, darbenin oluşturacağı zararları önlemek yerine, şebekede darbe oluşumunu önleyen bir özelliktir. Ayrıca ürün, değişken debiye bakmaksızın minimum pompa çıkış basıncını sabit tutar.
• Pompa açma ve kapama etkilerini önler:
– Tek sabit hızlı pompa
– Sabit hızlı pompa grubu (ekleme ve değiştirme) – Değişken hızlı pompa grubu (ekleme)
• Pompaya aşırı yük binmesi ve kavitasyon sorununu önleme
• Boru hattını kontrollü bir şekilde doldurma
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Yaylı çekvalf olarak da kullanılabilirler.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
Ekstra Özellikler
• Pompa Diferansiyel Basınç Sabitleme
• Elektronik Kontrol
• Basınç Sabitleyici ve Basınç Düşürücü
ÇALIŞMA PRENSİBİ
1. Pompa, kullanıcı tarafından çalıştırılır:
a) İğneli Vana [1], vana girişinden vana üst haznesine [2] su girişini sağlar.
b) Giriş basıncı artarak klapeye yukarı yönde kuvvet uygular.
c) Vana üst haznesinde bulunan basınç, pilot [3] ve solenoidden [4] va
na çıkışına tahliye edilerek kontrol vanasının yavaşça açılmasına yol açar.
d) Pompa çıkış basıncı, pilot ayar değerinin altına indiğinde, pilot devreye girerek kontrol vanasının kapanmasına ve basıncın pilot değerine sabitlenmesine neden olur.
2. Pompa, kullanıcı tarafından kapatılır:
a) Standart bir çekvalf kullanılan sistemlerde, kapatma komutu direkt olarak pompaya gider ve sistemde ani kapanmaya yol açar.
b) Fakat aktif çekvalfli sistemlerde kapatma komutu kontrolörüne [5] gi der ve bu ünite, kontrol vanasının selenoidini elektriklendirir.
c) Selenoid, vana üst haznesini basınçlandırır ve vananın yavaş bir şekil de kapanmasını sağlar.
d) İndikatör çubuğu [6] aşağı inerek limit switch’i [7] aktive eder.
e) Limit switch, kontrolöre pompayı kapatması için sinyal gönderir ve sistemin aniden kapanmasını önler.
f) Sistem parametreleri normal koşullara döndüğünde, kontrolör selenoidin elektriğini keser ve limit switchi bir sonraki komut için sıfırlar.
3. Elektrik kesilmesi halinde:
a) Giriş basıncı düşerek, diyafram [8] ile klapenin [9] dengelenmesini sağlar.
b) Yay [10], klapeyi aşağı yönde iter ve akış yön değiştirmeden vanayı kapatır.
c) Çekvalf [11], çıkış basıncının üst hazneye girmesini sağlarken, diğer çekvalf [12] basıncı üst haznede hapseder. Böylece vana, bir sonraki durum için sıfırlanmış olur.
UYGULAMA
Şebeke Talebinin Yüksek Olduğu Durumlar
Şebekede oluşan talep, pompa debisinin üzerinde ise:
• Boş hattın doldurulması durumunda
• Kullanıcıların fazla tüketim yapması durumunda
• Pompa basma özelliği (Hm) şebeke sürtünmesinden çok daha fazla olduğu durumlarda pompaya aşırı yük binmesi ve sistemde kavitasyon zararlarının oluşması oldukça muhtemeldir.
Bu Model, Pompa Kontrol Vanasına basınç sabitleme özelliği eklenerek oluşturulur. Ürün, pompanın hidrolik (Q-Hm) değerleri içerisinde çalışmasını ve dolayısıyla pompa ve sistemin korunmasını sağlar.
TELSİZ KUMANDA SİSTEMİ
• Pompanın depo seviyesine göre otomatik olarak devreye girmesini ve devreden çıkmasını sağlar.
• Alarm sistemlerinde, her türlü ölçüm, kumanda sistemleri ile fab rikalarda iç denetim ve otomasyon sistemlerinde kullanılır.
• Kullanılan pompa kontrol vanası vasıtasıyla, pompalar devreye girerken ve devreden çıkarken kesinlikle sistemde darbe yaratılmaz.
• Depo ile pompa arasına sinyal hattı çekme zorunluluğu ortadan kalkar.
• Özel kod ve frekanslar ile kesin olarak karışmalardan korunmuştur. 30 km’ye kadar sağlıklı görev yapar.
• Montaj ve işletme son derece kolaydır. Eleman ve işletme masrafını ortadan kaldırır.
• T.C. Ulaştırma Bakanlığı ve Telsiz Genel Müdürlüğü müsaadelidir.
• 220 Volt AC enerji ile beslenir ve kontrol panoları 24 Volt DC enerji ile çalışır. Her türlü otomasyon sistemine fazla maliyet gerek duymaksızın kolayca adapte edilir.
Basınç Sabitleme / Relief Vanaları, su dağıtım şebekelerini ve pompa istasyonlarını iki aşırı duruma karşı korur:
• Hatta paralel olarak monte edildiğinde, aşırı basıncı tahliye ederek şebekeyi korur.
• Hat üzerinde yerleştirildiğinde, minimum giriş basıncını koruyarak farklı basınç bölgelerini önemine göre sınıflandırır, boru hattının boşalmasını önler ve pompaya aşırı yük binmesine engel olur.
• Farklı basınç bölgelerini önem sırasına göre sınıflandırma
• Boru hattını kontrollü bir şekilde doldurmayı garanti etme
• Boru hattının boşalmasını engelleme
• Pompaya aşırı yük binmesini ve kavitasyon sorununu önleme
• Debinin, minimum pompa debisinin altına düşmesini önleme
• Şebekeyi aşırı basınçlardan koruma
ÖZELLİKLER
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
Ekstra Özellikler
• Selenoid Kontrol
• Çekvalf Özelliği
• Hassas Pilot
• Seviye Kontrol ve Basınç Sabitleme Vanası
• Pompa Kontrol ve Basınç Sabitleme Vanası
• Pompa Sirkülasyon ve Basınç Sabitleme Vanası
• Elektrikli Çok Seviyeli Ayar Seçmeli
• Hassas Hidrolik Pozisyonlu
• Elektronik Basınç Sabitleme Vanası
• Basınç Sabitleyici ve Düşürücü Vana
ÇALIŞMA PRENSİBİ
1. Vana giriş basıncı, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın giriş basıncını hisseder.
b) Pilot, şebekedeki basınç düşümünü hissederek harekete geçer ve vananın üst haznesindeki basıncın yükselmesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve vananın giriş basıncını pilot ile tanımlanan değere yükseltir.
2. Vana giriş basıncı, pilot ile tanımlanan değerin üzerine çıkar:
a) Pilot, yüksek giriş basıncını hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana giriş basıncının pilot değerinin altına inmesine yol açar.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.
UYGULAMA
Pompaya Aşırı Yük Binmesini Önleme ve Kavitasyon Koruması
Vana, pompa çıkış basıncını sabitleyerek pompaya aşırı yük binmesini önler ve aşırı talep nedeniyle oluşan kavitasyon sorununu engeller. Pilotun hissetme girişi, pompa emiş hattına bağlandığında ise dönüşüp pompa emiş basıncını sabitleyen bir ürün haline gelir. Pompa emiş basıncının değişkenlik gösterdiği sistemlerde ise, pompa diferansiyel basıncını sabitleyerek pompa debisini limitlemek için kullanılır.
Basınç Bölgelerini Önemine Göre Sınıflandırma
Bu uygulamalar genellikle cazibeli sistemlerde kullanılır. Vana, alçak kotlardaki tüketimin fazla olduğu durumlarda, yüksek kotlarda bulunan bölgeleri, alçak kot- lardakilere göre daha önemli bir bölge olarak sınıflandırır. Böylece yüksek kotlardaki kullanıcılara su verilememesini engeller. Bu ürüne, basınç sabitleme özelliğinin yanında basınç düşürücü fonksiyonu da eklenerek Düşürme Vanası elde edilir. Böylelikle, talebin düşük olduğu durumlarda da alçak kotlardaki kullanıcılar, yüksek basınçtan korunmuş olur.
Boru Hattı Boşalması Önlenmesi
Boru hattının boşalması, su dağıtım şebekelerinde büyük bir sorun oluşturmaktadır. Aşağı eğimli hat boşalmasını önlemek için vananın pilot ayarı, sistemin en üst noktası ile vana arasındaki kot farkından dolayı oluşan basınç değerinin çok az üzerine ayarlanır. Böylelikle pompa çalışıp sisteme A basıncı uyguladığında, vana tamamen açılır. Pompa kapatıldığında ise basınç, pilot değerinin altına düşer. Böylece vana kapanarak hattın boşalmasını önler. Bir rezervuarın bulunduğu cazibeli sistemlerde ise rezervuarın sisteme uyguladığı B basıncı oldukça düşüktür. Ayrıca bu basınç, boru hattındaki sürtünme kuvveti dolayısıyla daha da düşmektedir. Dolayısıyla standart 730 Modeli, bu basınç değişimini hissedemeyebilir. Böyle durumlarda, oldukça düşük basınç kaybına sahip, hassaslığı ve ölçümü çok yüksek olan Hidrolik Pozisyonlu Basınç Sabitleme Vanası kullanılır.
Minimum Pompa Debisini Koruma
Vana, düşük talep durumunda yüksek pompa çıkışı dolayısıyla oluşan aşırı basıncı şebekeden tahliye eder. Sabit bir pompa çıkış basıncı elde etmek için, pompa çıkış debisi ile tüketim arasındaki fark, pompa emiş rezervuarına sirküle edilir.
Sirkülasyon vanaları, üzerlerindeki AP’nin ve su geçiş hızının çok yüksek olması ve çıkışlarındaki basıncın çok düşük olmasından dolayı ciddi kavitasyon problemlerine maruz kalırlar. Vanalar, bu koşullarda genellikle çok kısa süreli çalışmakta ise bile kavitasyon, vananın ömrünü azaltabilir. Bu sorunu çözmek için kavitasyon dayanımlı malzemeler, çıkış orifisi ve girişte bir basınç düşürücü vana kullanılabilir. Ayrıca bu gibi durumlarda sirkülasyon vanasının çapı da yükseltilebilir.
