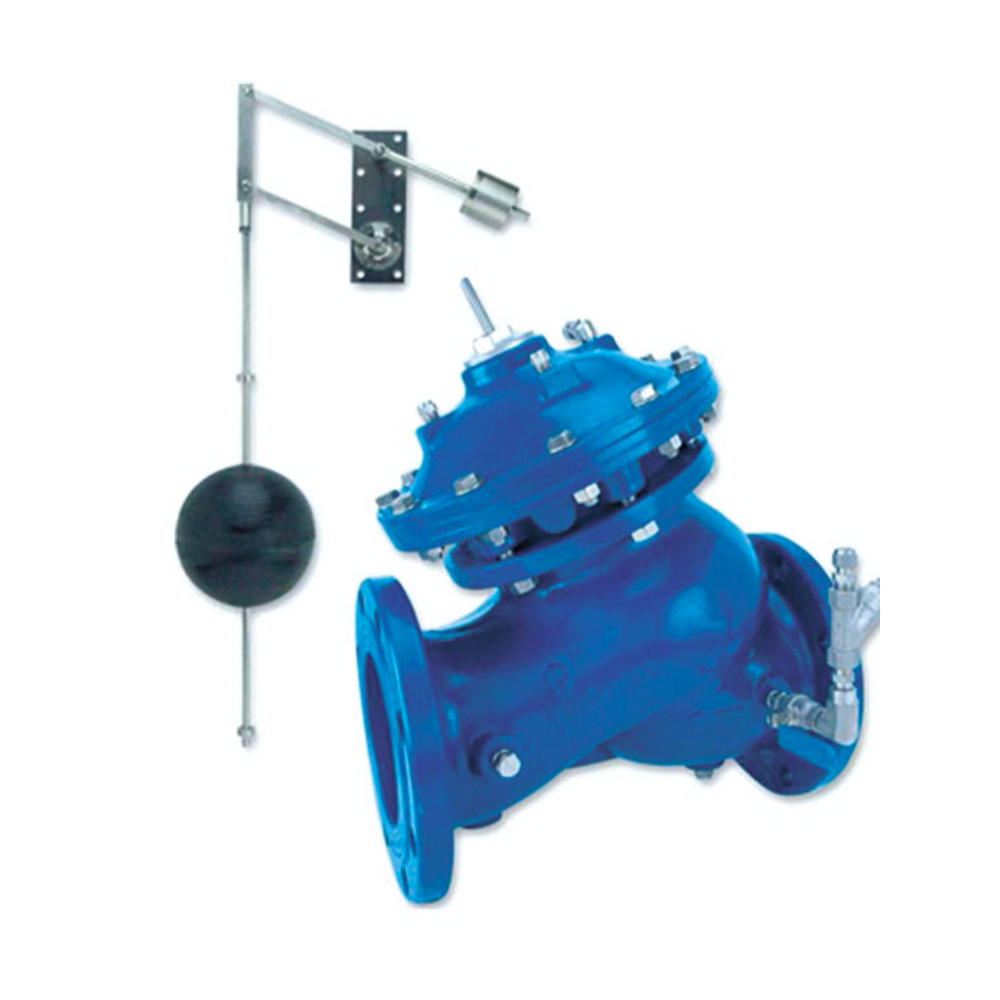

Dikey Flatörlü Seviye Kontrol Vanaları, değişken debiye bakmaksızın depo su seviyesi belirtilen minimum seviyeye ulaştığında tam açılan, seviye belirtilen maksimum seviyeye ulaştığı zaman ise sızdırmaz olarak kapanan kontrol vanalarıdır. Flatör ile vanayı birbirinden sökmek ve takmak oldukça kolaydır. Bu sayede mekanik flatörlü vanalarda oluşan bakım ve montaj sorunları bu modelde bulunmaz. Flatör ile vanayı birbirinden ayırarak farklı noktalara monte etmek, kullanıcılar için büyük kolaylık sağlar.
• Depo dolumu
– Düşük giriş basıncına sahip depolar
– Düşük gürültü talep eden sistemler
– Enerji maliyetinin önemli olduğu sistemler – Su kalitesinin düşük olduğu sistemler
• Depo çıkışı
– Şebekeye su aktarımı
– Pis su temizleme sistemleri
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Hidrolik flatörü sayesinde düşük kaliteli suda kullanılmaya uygundur.
• Diğer seviye kontrol vanalarına oranla oldukça sessiz çalışır.
• Vana ve flatöre kolay erişim sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
ÇALIŞMA PRENSİBİ
1. Depo su seviyesi, vana ayar değerinin üzerine yükseliyor:
a) Çubuğa [2] bağlı flatör [1], üst sınır noktasına [3] ulaşıyor.
b) Flatör, çubuğu yukarı yönde ittirerek flatör pilotunun [5] pozisyonunu değiştirir.
c) Flatör pilotu, vana üst haznesinde [6] basınç oluşturur ve vana alt haznesini [7] atmosfere tahliye eder. Böylece vana sızdırmaz bir şekilde kapanır.
d) Pilot, flatör aşağı sınır noktasına [4] ulaşana kadar aynı pozisyonda kalır.
2. Depo su seviyesi, vana ayar değerinin altına iniyor:
a) Flatör, alt sınır noktasına ulaşarak pilotun pozisyonun değiştirir.
b) Flatör pilotu vana alt haznesine su girişini sağlar ve üst haznedeki basıncı tahliye eder. Böylece vana tam açık pozisyona ulaşır.
c) Pilot, flatör üst sınır noktasına ulaşana kadar aynı pozisyonda kalır.
d) İsteğe bağlı olarak, 10″ ve üzeri çaptaki vanalarda, vanalara tepki süresini düşürmek için iki adet Üç Yollu Hidrolik Vana [8 ve 9] eklenebilir.
UYGULAMA
Altyapı Depoları
İdeal bir depo tasarımı, standart vanaları çalıştırmak için gereken ekstra pompalama basıncını en aza indirgeyerek pompa maliyetini azaltan bir seviye kontrol vanası seçmeyi gerektirir. Bu model, en düşük basınçlarda bile tam açılmayı, maksimum debi kapasitesini ve güvenli kapanmayı garanti eder. Ürün, sisteme tasarım aşamasında veya değişen ihtiyaçlar sonucunda dahil edilmelidir.
Üst Kottaki Depoya Su Pompalama
Basıncın pompa ile sağlandığı bir depo siste minde, kullanıcılar depo dolumundan daha önceliklidir. Sisteminizde bu önceliği yaratmak için şebekeye 753-66 Seviye Kontrol ve Basınç Sabitleme Vanası monte edebilirsiniz.
Alt Kottaki Depoyu Cazibe ile Doldurma
Bir deponun, alt kottaki kullanıcılara basınç sağladığı ve aynı zamanda alt kottaki bir başka depoyu doldurduğu sistemlerde, kullanıcılar depo dolumuna göre öncelikli olmalıdır. Standart bir seviye kontrol ve basınç sabitleme “ vanasının basınç değerini tanımlamak oldukça zordur çünkü vananın çalışması gereken çok küçük bir diferansiyel basınç aralığı bulunmaktadır.
Çözüm: Dolum esnasında basıncı kontrol etmek yerine, kullanıcılara yeterli basınç gelmesine dikkat ederek Seviye ve Debi Kontrol Vanası monte ediniz.
Pompa Kontrol & Basınç Sabitleme Vanaları, pompa başlatma ve kapatma sonucu oluşan ani debi değişimlerini önleyerek pompa, boru hattı ve diğer sistem elemanlarını korur. “Aktif Çekvalf” özelliği ise, darbenin oluşturacağı zararları önlemek yerine, şebekede darbe oluşumunu önleyen bir özelliktir. Ayrıca ürün, değişken debiye bakmaksızın minimum pompa çıkış basıncını sabit tutar.
• Pompa açma ve kapama etkilerini önler:
– Tek sabit hızlı pompa
– Sabit hızlı pompa grubu (ekleme ve değiştirme) – Değişken hızlı pompa grubu (ekleme)
• Pompaya aşırı yük binmesi ve kavitasyon sorununu önleme
• Boru hattını kontrollü bir şekilde doldurma
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Yaylı çekvalf olarak da kullanılabilirler.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
Ekstra Özellikler
• Pompa Diferansiyel Basınç Sabitleme
• Elektronik Kontrol
• Basınç Sabitleyici ve Basınç Düşürücü
ÇALIŞMA PRENSİBİ
1. Pompa, kullanıcı tarafından çalıştırılır:
a) İğneli Vana [1], vana girişinden vana üst haznesine [2] su girişini sağlar.
b) Giriş basıncı artarak klapeye yukarı yönde kuvvet uygular.
c) Vana üst haznesinde bulunan basınç, pilot [3] ve solenoidden [4] va
na çıkışına tahliye edilerek kontrol vanasının yavaşça açılmasına yol açar.
d) Pompa çıkış basıncı, pilot ayar değerinin altına indiğinde, pilot devreye girerek kontrol vanasının kapanmasına ve basıncın pilot değerine sabitlenmesine neden olur.
2. Pompa, kullanıcı tarafından kapatılır:
a) Standart bir çekvalf kullanılan sistemlerde, kapatma komutu direkt olarak pompaya gider ve sistemde ani kapanmaya yol açar.
b) Fakat aktif çekvalfli sistemlerde kapatma komutu kontrolörüne [5] gi der ve bu ünite, kontrol vanasının selenoidini elektriklendirir.
c) Selenoid, vana üst haznesini basınçlandırır ve vananın yavaş bir şekil de kapanmasını sağlar.
d) İndikatör çubuğu [6] aşağı inerek limit switch’i [7] aktive eder.
e) Limit switch, kontrolöre pompayı kapatması için sinyal gönderir ve sistemin aniden kapanmasını önler.
f) Sistem parametreleri normal koşullara döndüğünde, kontrolör selenoidin elektriğini keser ve limit switchi bir sonraki komut için sıfırlar.
3. Elektrik kesilmesi halinde:
a) Giriş basıncı düşerek, diyafram [8] ile klapenin [9] dengelenmesini sağlar.
b) Yay [10], klapeyi aşağı yönde iter ve akış yön değiştirmeden vanayı kapatır.
c) Çekvalf [11], çıkış basıncının üst hazneye girmesini sağlarken, diğer çekvalf [12] basıncı üst haznede hapseder. Böylece vana, bir sonraki durum için sıfırlanmış olur.
UYGULAMA
Şebeke Talebinin Yüksek Olduğu Durumlar
Şebekede oluşan talep, pompa debisinin üzerinde ise:
• Boş hattın doldurulması durumunda
• Kullanıcıların fazla tüketim yapması durumunda
• Pompa basma özelliği (Hm) şebeke sürtünmesinden çok daha fazla olduğu durumlarda pompaya aşırı yük binmesi ve sistemde kavitasyon zararlarının oluşması oldukça muhtemeldir.
Bu Model, Pompa Kontrol Vanasına basınç sabitleme özelliği eklenerek oluşturulur. Ürün, pompanın hidrolik (Q-Hm) değerleri içerisinde çalışmasını ve dolayısıyla pompa ve sistemin korunmasını sağlar.
TELSİZ KUMANDA SİSTEMİ
• Pompanın depo seviyesine göre otomatik olarak devreye girmesini ve devreden çıkmasını sağlar.
• Alarm sistemlerinde, her türlü ölçüm, kumanda sistemleri ile fab rikalarda iç denetim ve otomasyon sistemlerinde kullanılır.
• Kullanılan pompa kontrol vanası vasıtasıyla, pompalar devreye girerken ve devreden çıkarken kesinlikle sistemde darbe yaratılmaz.
• Depo ile pompa arasına sinyal hattı çekme zorunluluğu ortadan kalkar.
• Özel kod ve frekanslar ile kesin olarak karışmalardan korunmuştur. 30 km’ye kadar sağlıklı görev yapar.
• Montaj ve işletme son derece kolaydır. Eleman ve işletme masrafını ortadan kaldırır.
• T.C. Ulaştırma Bakanlığı ve Telsiz Genel Müdürlüğü müsaadelidir.
• 220 Volt AC enerji ile beslenir ve kontrol panoları 24 Volt DC enerji ile çalışır. Her türlü otomasyon sistemine fazla maliyet gerek duymaksızın kolayca adapte edilir.
Pompa Kontrol Vanaları, pompa başlatma ve kapatma sonucu oluşan ani debi değişimlerini önleyerek pompa, boru hattı ve diğer sistem elemanlarını korur. “Aktif Çekvalf” özelliği ise, darbenin oluşturacağı zararları önlemek yerine, şebekede darbe oluşumunu önleyen bir özelliktir.
• Pompa açma ve kapama etkilerini önler:
– Tek sabit hızlı pompa
– Sabit hızlı pompa grubu (ekleme ve değiştirme) – Değişken hızlı pompa grubu (ekleme)
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Yaylı çekvalf olarak da kullanılabilirler.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
Ekstra Özellikler
• Basınç Düşürücü
• Debi Kontrol
• Pompa Sürkülasyon Kontrol
• Derin Kuyu Elektrik Pompa Kontrol
• Tam Güç açma ve Kapanma
• Elektronik Kontrol
• Basınç Sabitleyici ve Basınç Düşürücü
ÇALIŞMA PRENSİBİ
1. Pompa, kullanıcı tarafından çalıştırılır:
a) Elektriklenmemiş solenoid [1], vana üst haznesini [2] vana çıkışı na bağlıyor.
b) Giriş basıncı yükselerek vana klapesine yukarı yönde kuvvet uygu luyor.
c) Vana üst haznesindeki basınç, vana çıkışına tahliye ediliyor ve va na yavaş bir şekilde açılıyor.
2. Pompa, kullanıcı tarafından kapatılır:
a) Standart bir çekvalf kullanılan sistemlerde, kapatma komutu direkt olarak pompaya gider ve sistemde ani kapanmaya yol açar.
b) Fakat aktif çekvalfli sistemlerde kapatma komutu kontrolörüne [3] gider ve bu ünite, kontrol vanasının selenoidini elektriklendirir.
c) Selenoid, vana üst haznesini basınçlandırır ve vananın yavaş bir şekilde kapanmasını sağlar.
d) İndikatör çubuğu [4] aşağı inerek limit switch’i [5] aktive eder.
e) Limit switch, kontrolöre pompayı kapatması için sinyal gönderir ve sistemin aniden kapanmasını önler.
f) Sistem parametreleri normal koşullara döndüğünde, kontrolör selenoidin elektriğini keser ve limit switchi bir sonraki komut için sıfırlar.
3. Elektrik kesilmesi halinde:
a) Giriş basıncı düşerek, diyafram [6] ile klapenin [7] dengelenmesini sağlar.
b) Yay [8], klapeyi aşağı yönde iter ve akış yön değiştirmeden vanayı kapatır.
c) Çekvalf [9], çıkış basıncının üst hazneye girmesini sağlarken, diğer çekvalf [10] basıncı üst haznede hapseder. Böylece vana, bir son raki durum için sıfırlanmış olur.
UYGULAMA
Bu sistemde, pompa istasyonu şebekeye bir kollektör yoluyla pompalama yapmaktadır. Her bir pompa çıkışına monte edilen Pompa Kontrol Vanası, aşağıdaki durumların oluşmasına yol açar:
• Darbenin oluşturacağı zararları önlemek yerine, darbenin oluşmasının önlenmesi
• Darbesiz pompa açma ve kapama yapılması
• Çalışan pompaları değiştirirken darbe oluşmasının önlenmesi
• Değişken hızlı pompayı geciktirerek sabit hızlı ilave pompanın açılıp kapanmasına tepki vermesini sağlaması.
Pompa Sirkülasyon ve Basınç Sabitleme Vanası
Pompa Sirkülasyon ve Basınç Sabitleme Vanası, ana hatta paralel bağlanarak standart pompa istasyonlarına “aktif çekvalf” özelliği kazandırır. Ürün,
• Ana hat çapına uygun büyüklükte bir kontrol vanasının mevcut olmadığı veya çok maliyetli olduğu büyük çaplı boru hatlarında,
• Mekanik çekvalfe sahip eski sistemlerde,
• Sistem tasarımının mekanik çekvalf gerektirdiği durumlarda kullanılmaya uygundur.
Pompa başlama ve kapanma durumları esnasında , sıfırdan %100’e kadar tüm pompa çıkış debisini emme rezervuarına sirküle edebilir. Böylelikle pompa çıkış basıncı sabit tutulur ve bu sayede standart mekanik çekvalfin yavaşça açılıp kapanarak şebekede darbe oluşmasını önlemiş olur:
• Pompa açıldığında, kontrol vanası yavaşça kapanarak mekanik çekvalf giriş basıncını arttırır.
• Pompa kapanmadan önce, kontrol vanası yavaşça açılarak mekanik çekvalf giriş basıncını düşürür. Tam bir yönetim için, tüm sistem elemanlarının koordinasyonunu sağlayan bir kontrolör gerekmektedir.
• Her çeşit pompa istasyonlarında, darbenin oluşturacağı zararları engeller:
– Booster ve derin kuyu pompaları, sabit ve değişken hızlı pompalar
• Tüm dağıtım şebekelerinde darbenin oluşturacağı zararları engeller:
– Belediye, yüksek katlı bina, kanalizasyon, HVAC (Isıtma/Soğutma), tarımsal sulama şebekeleri
– Bakımı ve ulaşılması zor, eski şebekeler
ÖZELLİKLER
• Denge tanklarının yerine kullanılabilir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir özelliktedir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
Ekstra Özellikler
• Selenoid Kontrol
• Diyafram Hissetmeli (Atık su için)
• Hızlı Tahliye – Relief Vana
ÇALIŞMA PRENSİBİ
1. Pompa, herhangi bir nedenden dolayı aniden ka panarak şebekede şiddetli basınç düşümüne sebep olur. Şebeke üzerinde ilerlemesine devam eden su kütlesi, devinimini kaybederek 4 Mach’a kadar ulaşabilen bir hızla pompaya doğru geri dönüş yapar. Hiçbir hızlı tahliye vanası (Relief), bu çapta bir darbeyi önleyecek kadar hızlı tepki veremez. Dolayısıyla, bu gibi durum larda kullanılmaktadır:
a) Düşük Basınç Pilotu [1], şebekedeki basınç düşümü nü hissederek açılır ve vananın üst haznesini boşal tır.
b) Kontrol vanası açılarak su kütlesi geri dönüşe geç meden tahliyeye hazır olur.
c) Yüksek basınç dalgası, açık olan kontrol vanasından tahliye edilir ve sistem korunur.
d) Eğer tahliye miktarı yeterli değilse, daha önceden ayar değeri kullanıcı tarafından belirlenmiş olan Yüksek Basınç Pilotu [2] devreye girerek vanayı da ha da fazla açar.
2. Darbe koşulları geçer ve şebeke parametreleri normal seviyelere iner:
a) Her iki pilot da kapanarak vananın kapanmasına yol açar. Kapanma esnasında şebeke basıncı isteni lenden yüksek bir değere çıkarsa, Yüksek Basınç Pi lotu devreye girerek kapanmayı durdurur ve basın cın yükselmesini önler.
b) Debi Sınırlama Mili [3], tahliye debisini limitleyerek kütle ayrılmasını engeller.
c) Küresel Vana [4], çalışma ve hissetme hatlarının se çilmesine yardımcı olur. (Hattın, ana çıkış hattından veya vana girişinden seçilmesi tavsiye edilir.)
Pompanın ani kapanması, basıncın aniden düşmesine ve su kütlesinin hatta yol almaya devam etmesine yol açar. Fakat bir süre sonra bu kütle devinimini kaybederek pompaya doğru geri döner ve hızı 4 Mach’a (Deniz seviyesinde, latm basınçta ve 10°C hava sıcaklığında 1 Mach = 1.226,5 km/sa) kadar ulaşabilen bir basınç dalgası yaratır. Böyle bir darbeyi önlemek için önceden tedbir alınması gerekir. DOĞUŞ Darbe Önleme Vanaları, pompa kapanmasının yarattığı basınç düşümünü hissederek açılır. Böylece darbe pompaya ulaşmadan önce vana açık konuma gelir. Basınç dalgası vanaya ulaştığında ise şebekeden tahliye edilerek sistem korunur.
UYGULAMA
Bu sistemde, pompa istasyonu şebekeye bir kollektör yoluyla pompalama yapmaktadır. Böyle bir şebekede Darbe Önleme Vanası aşağıdaki durumların oluşmasına yol açar:
• Elektrik kesilmesi durumunda oluşan darbenin yaratacağı zararların önlenmesi
• Çalışan pompaları değiştirirken oluşan darbenin yaratacağı zararların önlenmesi
• Pilot ayarına uygun, dengeli kapanma
Not: Darbe analizi, tahliye hattında serbest akış olduğunu var sayar. Eğer hat basınçlı ise vana çap seçimi ve ayarlar bu konu gözönünde bulundurularak yapılmalıdır.
Doğuş Darbe Analiz Programı
Sistemde darbe oluşumu, birçok parametrenin etkisiyle olabilir: debi, pompalama sistemi, ana hattın karakteristiği vb. Gelişmiş matematiksel bilgisayar programlarının desteği ile tecrübeli mühendisleri, istenilen analizi gerçekleştirerek darbe oluşumunun zararlarını önleyebilir.
Ana hat
– Hat profili
– İÇ Çap
– Uzunluk – Malzeme
– Et kalınlığı
Pompalar
– Pompa Eğrileri
– Aynı anda çalışan pompa sayısı
– Kullanılan çekvalf cinsi
Sistem
– Maksimum debi
– Maksimum ve minimum rezervuar seviyeleri
Darbe analizine göre, koruma olmayan bir sistem,
• —50 bar basınç (maksimum basınç eğrisine bakınız)
• Vakum koşulları (minimum basınç eğrisine bakınız) ile karşılaşmaktadır.
Simüle edilmiş darbe önlemesi, aşağıda belirtilen önlemlerin alınması gerektiğini belirtmiştir:
• Pompa istasyonuna paralel olarak monte edilmiş iki adet 735-M Vanası
• Boru hattı üzerine dağıtılmış beş adet Darbesiz Hava Tahliye ve Vakum Vanası
Tam koruma ile, simülasyona göre, şebekede herhangi bir darbe oluşmamakta ve oldukça düşük bir vakum oluşmaktadır
• Maksimum —38 bar basınç (maksimum basınç eğrisine bakınız)
• Zararsız vakum (minimum basınç eğrisine bakınız)
Tüm boru hatları vakum durumunda hava emmek, basınç oluştuğunda hava tahliye etmek için vantuz gerektirmektedir. Vantuzların boyutları, tipleri ve monte edildikleri noktalar, darbe önleme hesaplarına göre yapılmalıdır.
