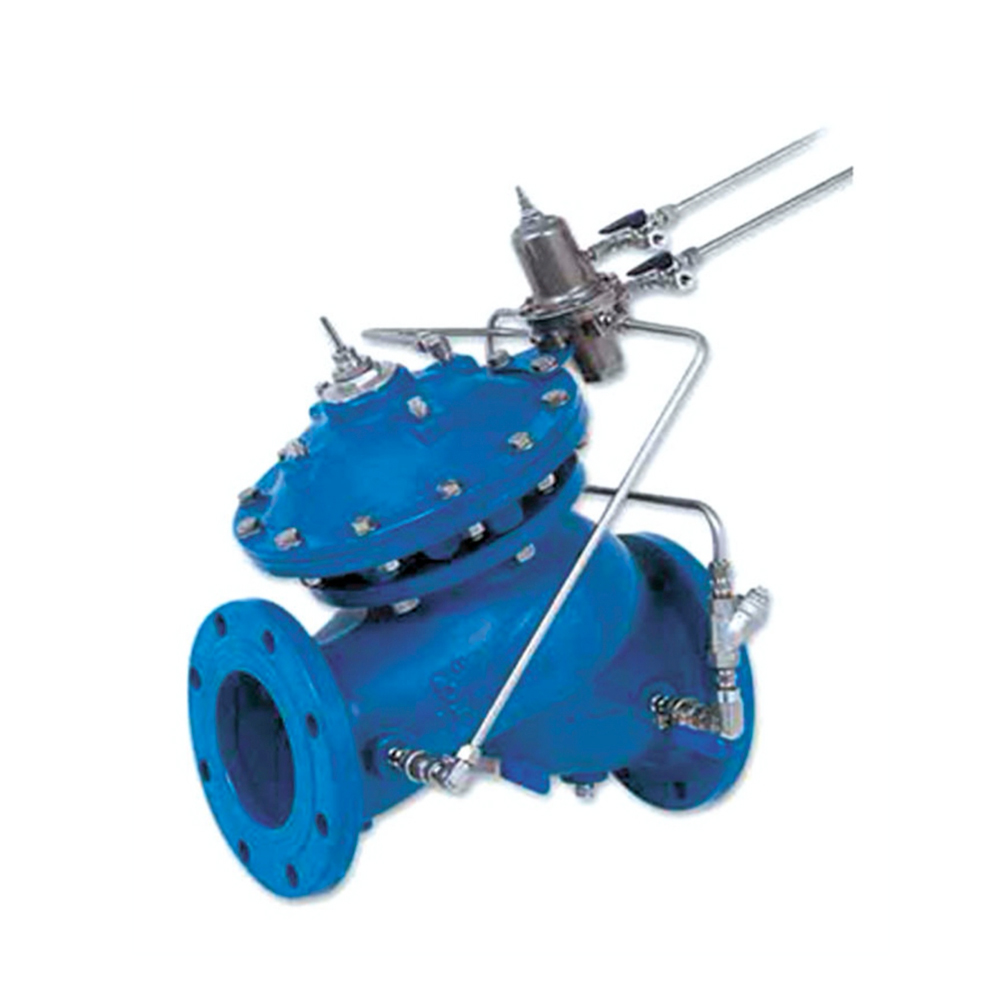

Diferansiyel Basınç Sabitleme Vanaları, değişken debi ve giriş basıncından etkilenmeksizin iki nokta arasındaki dife ransiyel basıncı sabit bir değerde tutar; pompa ve su dağıtım şebekelerini korur.
• Pompaya aşırı yük binmesi ve kavitasyon sorununu önleme
• HVAC (Isıtma/Soğutma) sistemlerinde hatlar arasındaki dengeyi sağlama
• Debinin, minimum pompa debisinin altına düşmesini önleme
• Acil filtre by-pass özelliği
ÖZELLİKLER
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde yarı doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile karalı şekilde çalışır.
Ekstra Özellikler
• Selenoid Kontrol
• Çekvalf Özelliği
• Hassas Pilot
• Selenoid Kontrol ve Çekvalf Özelliği
• Elektronik Diferansiyel Basınç Sabitleme
ÇALIŞMA PRENSİBİ
1. Diferansiyel basınç, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın giriş basıncını hisseder.
b) Pilot, diferansiyel basıncın düşmesini hissederek harekete geçer ve vananın üst haznesindeki basıncın yükselmesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve diferansiyel basıncın pilot ile tanımlanan değere yükselmesini sağlar.
2. Diferansiyel basınç, pilot ile tanımlanan değerin üzerine yükselir:
a) Pilot, yüksek diferansiyel basıncını hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana giriş basıncını düşürerek diferansiyel basıncı pilot değerine indirir.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.
d) Standart pilot, vana üzerindeki diferansiyel basıncı hisseder fakat harici diferansiyel basıncını hissetme özelliği de alternatif olarak sunulmaktadır.
UYGULAMA
Filtre Sistemleri
Filtre sistemlerinde, filtrenin by-pass edilmesi gereken iki ana durum vardır:
• Tıkanmış filtre (sistem elemanlarının zarar görmesine yol açabilir)
• Acil yangın suyuna ihtiyaç duyulması
Sisteme paralel yerleştirilmiş, aşırı talep olduğunda sistemi açar.
“S” özelliği (İndikatör Asamblesi + Limit Switch) saye sinde ürün, alarm verme özelliğine sahip olur.
Pompaya Aşırı Yük Binmesini Önleme ve Kavitasyon Koruması
Pompa emiş basıncının değişkenlik gösterdiği durumlarda, pompa diferansiyel basıncını sabitleyerek pompa çıkış debisini sınırlar. Böylece pompaya aşırı yük binmesini önleyerek aşırı talep nedeniyle oluşan kavitasyon zararlarına engel olur. Ürüne “20” çekvalf özelliği eklendiğinde, hatta ekstra bir çekvalf monte etmeye ihtiyaç duyulmaz.
Havalandırma / Klima Sistemleri
Havalandırma sistemleri, debi değişimlerine karşı oldukça hassastır.
Büyük çaplı havalandırma sistemlerinde, tüketime tepki veren genellikle iki çeşit vana bulunur:
• Üç yollu vanalar [4], talepten fazla olan debiyi by-pass yoluyla sisteme geri verir.
• İki yollu vanalar [5], debinin azaltılmasına veya tamamen sıfırlanmasına sebep olur.
İki yollu vanalara sahip sistemler, değişken debi değerleri ile karşılaşabilirler. [1], sirkülasyon vanası olarak kullanılıp dağıtım ve toplama hatları arasındaki basınç farkını, kullanıcı tarafından ayarlanmış olan diferansiyel basınca sabitler:
• Minimum sistem debisini koruyarak sistemi donmaya karşı korur.
• Aşırı basıncı tahliye eder.
900 Hidrometreleri, iki ana fonksiyon gerçekleştirmek için tasarlanmıştır,
• Woltman tipi sayaç görevi
• Bilgisayar destekli sulama sistemlerinde, belediye şebekelerinde
ve endüstriyel sistemlerde, diyafram aktüatörlü kontrol vanası görevi
ÖZELLİKLER
DOĞUŞ 900 Hidrometreleri;
• Su sayaçları için ISO 4064 standardına uygun olarak üretilmektedir.
• İstenilen su hacmini kesin olarak sisteme bırakmak için zamandan bağımsız, su hacmini ölçerek kapanır.
• Dahili debi düzenleyicileri sayesinde, kendinden önce debi düzenlemesi yapmayı gerektirmez.
• Tamamen bağımsız bir çalışmaya sahiptir.
• Yatay veya dikey olarak monte edilebilir.
900 Hidrometreleri, su sayacı ve hidrolik kontrol vanasını tek bir gövdede birleştirir. Bu yaratıcı çözüm, pek çok sulama sisteminde işgücü ve montaj maliyetini düşürmekte ve sistemin verimini yükseltmektedir. Her bir Hidrometrede, Woltman tipi hacimsel su sayacı, ıslak veya kuru birincil dişli takımı, dikey türbinlerin hareket ettirdiği kontrol göstergesi ve diyafram aktüatörlü hidrolik kontrol vanası bulunmaktadır. DOĞUŞ 900 Hidrometreleri 4064 A standardına uygundur ve çeşitli opsiyon- lar sunar. Debi hızına göre ürün, mekanik veya manyetik kontrol göstergesi ile donatılabilir. Ayrıca, standart kontrol vanasının tüm alternatiflerinin yanında (uzaktan açma/kapatma, basınç, debi, seviye regülasyonu) ürüne, dozlama ve puls aktarımı özel likleri de eklenebilir. Ekran, Amerikan veya metrik birimler ile okunabilir. Tüm bunların yanında ürün, elektrik veya optik pulse üretimi ve otomatik tek veya sıralı dozlama (AMV) ile de sunulabilmektedir.
Dikey Flatörlü Seviye Kontrol Vanaları, değişken debiye bakmaksızın depo su seviyesi belirtilen minimum seviyeye ulaştığında tam açılan, seviye belirtilen maksimum seviyeye ulaştığı zaman ise sızdırmaz olarak kapanan kontrol vanalarıdır. Flatör ile vanayı birbirinden sökmek ve takmak oldukça kolaydır. Bu sayede mekanik flatörlü vanalarda oluşan bakım ve montaj sorunları bu modelde bulunmaz. Flatör ile vanayı birbirinden ayırarak farklı noktalara monte etmek, kullanıcılar için büyük kolaylık sağlar.
• Depo dolumu
– Düşük giriş basıncına sahip depolar
– Düşük gürültü talep eden sistemler
– Enerji maliyetinin önemli olduğu sistemler – Su kalitesinin düşük olduğu sistemler
• Depo çıkışı
– Şebekeye su aktarımı
– Pis su temizleme sistemleri
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Hidrolik flatörü sayesinde düşük kaliteli suda kullanılmaya uygundur.
• Diğer seviye kontrol vanalarına oranla oldukça sessiz çalışır.
• Vana ve flatöre kolay erişim sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
ÇALIŞMA PRENSİBİ
1. Depo su seviyesi, vana ayar değerinin üzerine yükseliyor:
a) Çubuğa [2] bağlı flatör [1], üst sınır noktasına [3] ulaşıyor.
b) Flatör, çubuğu yukarı yönde ittirerek flatör pilotunun [5] pozisyonunu değiştirir.
c) Flatör pilotu, vana üst haznesinde [6] basınç oluşturur ve vana alt haznesini [7] atmosfere tahliye eder. Böylece vana sızdırmaz bir şekilde kapanır.
d) Pilot, flatör aşağı sınır noktasına [4] ulaşana kadar aynı pozisyonda kalır.
2. Depo su seviyesi, vana ayar değerinin altına iniyor:
a) Flatör, alt sınır noktasına ulaşarak pilotun pozisyonun değiştirir.
b) Flatör pilotu vana alt haznesine su girişini sağlar ve üst haznedeki basıncı tahliye eder. Böylece vana tam açık pozisyona ulaşır.
c) Pilot, flatör üst sınır noktasına ulaşana kadar aynı pozisyonda kalır.
d) İsteğe bağlı olarak, 10″ ve üzeri çaptaki vanalarda, vanalara tepki süresini düşürmek için iki adet Üç Yollu Hidrolik Vana [8 ve 9] eklenebilir.
UYGULAMA
Altyapı Depoları
İdeal bir depo tasarımı, standart vanaları çalıştırmak için gereken ekstra pompalama basıncını en aza indirgeyerek pompa maliyetini azaltan bir seviye kontrol vanası seçmeyi gerektirir. Bu model, en düşük basınçlarda bile tam açılmayı, maksimum debi kapasitesini ve güvenli kapanmayı garanti eder. Ürün, sisteme tasarım aşamasında veya değişen ihtiyaçlar sonucunda dahil edilmelidir.
Üst Kottaki Depoya Su Pompalama
Basıncın pompa ile sağlandığı bir depo siste minde, kullanıcılar depo dolumundan daha önceliklidir. Sisteminizde bu önceliği yaratmak için şebekeye 753-66 Seviye Kontrol ve Basınç Sabitleme Vanası monte edebilirsiniz.
Alt Kottaki Depoyu Cazibe ile Doldurma
Bir deponun, alt kottaki kullanıcılara basınç sağladığı ve aynı zamanda alt kottaki bir başka depoyu doldurduğu sistemlerde, kullanıcılar depo dolumuna göre öncelikli olmalıdır. Standart bir seviye kontrol ve basınç sabitleme “ vanasının basınç değerini tanımlamak oldukça zordur çünkü vananın çalışması gereken çok küçük bir diferansiyel basınç aralığı bulunmaktadır.
Çözüm: Dolum esnasında basıncı kontrol etmek yerine, kullanıcılara yeterli basınç gelmesine dikkat ederek Seviye ve Debi Kontrol Vanası monte ediniz.
• Her çeşit pompa istasyonlarında, darbenin oluşturacağı zararları engeller:
– Booster ve derin kuyu pompaları, sabit ve değişken hızlı pompalar
• Tüm dağıtım şebekelerinde darbenin oluşturacağı zararları engeller:
– Belediye, yüksek katlı bina, kanalizasyon, HVAC (Isıtma/Soğutma), tarımsal sulama şebekeleri
– Bakımı ve ulaşılması zor, eski şebekeler
ÖZELLİKLER
• Denge tanklarının yerine kullanılabilir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir özelliktedir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
Ekstra Özellikler
• Selenoid Kontrol
• Diyafram Hissetmeli (Atık su için)
• Hızlı Tahliye – Relief Vana
ÇALIŞMA PRENSİBİ
1. Pompa, herhangi bir nedenden dolayı aniden ka panarak şebekede şiddetli basınç düşümüne sebep olur. Şebeke üzerinde ilerlemesine devam eden su kütlesi, devinimini kaybederek 4 Mach’a kadar ulaşabilen bir hızla pompaya doğru geri dönüş yapar. Hiçbir hızlı tahliye vanası (Relief), bu çapta bir darbeyi önleyecek kadar hızlı tepki veremez. Dolayısıyla, bu gibi durum larda kullanılmaktadır:
a) Düşük Basınç Pilotu [1], şebekedeki basınç düşümü nü hissederek açılır ve vananın üst haznesini boşal tır.
b) Kontrol vanası açılarak su kütlesi geri dönüşe geç meden tahliyeye hazır olur.
c) Yüksek basınç dalgası, açık olan kontrol vanasından tahliye edilir ve sistem korunur.
d) Eğer tahliye miktarı yeterli değilse, daha önceden ayar değeri kullanıcı tarafından belirlenmiş olan Yüksek Basınç Pilotu [2] devreye girerek vanayı da ha da fazla açar.
2. Darbe koşulları geçer ve şebeke parametreleri normal seviyelere iner:
a) Her iki pilot da kapanarak vananın kapanmasına yol açar. Kapanma esnasında şebeke basıncı isteni lenden yüksek bir değere çıkarsa, Yüksek Basınç Pi lotu devreye girerek kapanmayı durdurur ve basın cın yükselmesini önler.
b) Debi Sınırlama Mili [3], tahliye debisini limitleyerek kütle ayrılmasını engeller.
c) Küresel Vana [4], çalışma ve hissetme hatlarının se çilmesine yardımcı olur. (Hattın, ana çıkış hattından veya vana girişinden seçilmesi tavsiye edilir.)
Pompanın ani kapanması, basıncın aniden düşmesine ve su kütlesinin hatta yol almaya devam etmesine yol açar. Fakat bir süre sonra bu kütle devinimini kaybederek pompaya doğru geri döner ve hızı 4 Mach’a (Deniz seviyesinde, latm basınçta ve 10°C hava sıcaklığında 1 Mach = 1.226,5 km/sa) kadar ulaşabilen bir basınç dalgası yaratır. Böyle bir darbeyi önlemek için önceden tedbir alınması gerekir. DOĞUŞ Darbe Önleme Vanaları, pompa kapanmasının yarattığı basınç düşümünü hissederek açılır. Böylece darbe pompaya ulaşmadan önce vana açık konuma gelir. Basınç dalgası vanaya ulaştığında ise şebekeden tahliye edilerek sistem korunur.
UYGULAMA
Bu sistemde, pompa istasyonu şebekeye bir kollektör yoluyla pompalama yapmaktadır. Böyle bir şebekede Darbe Önleme Vanası aşağıdaki durumların oluşmasına yol açar:
• Elektrik kesilmesi durumunda oluşan darbenin yaratacağı zararların önlenmesi
• Çalışan pompaları değiştirirken oluşan darbenin yaratacağı zararların önlenmesi
• Pilot ayarına uygun, dengeli kapanma
Not: Darbe analizi, tahliye hattında serbest akış olduğunu var sayar. Eğer hat basınçlı ise vana çap seçimi ve ayarlar bu konu gözönünde bulundurularak yapılmalıdır.
Doğuş Darbe Analiz Programı
Sistemde darbe oluşumu, birçok parametrenin etkisiyle olabilir: debi, pompalama sistemi, ana hattın karakteristiği vb. Gelişmiş matematiksel bilgisayar programlarının desteği ile tecrübeli mühendisleri, istenilen analizi gerçekleştirerek darbe oluşumunun zararlarını önleyebilir.
Ana hat
– Hat profili
– İÇ Çap
– Uzunluk – Malzeme
– Et kalınlığı
Pompalar
– Pompa Eğrileri
– Aynı anda çalışan pompa sayısı
– Kullanılan çekvalf cinsi
Sistem
– Maksimum debi
– Maksimum ve minimum rezervuar seviyeleri
Darbe analizine göre, koruma olmayan bir sistem,
• —50 bar basınç (maksimum basınç eğrisine bakınız)
• Vakum koşulları (minimum basınç eğrisine bakınız) ile karşılaşmaktadır.
Simüle edilmiş darbe önlemesi, aşağıda belirtilen önlemlerin alınması gerektiğini belirtmiştir:
• Pompa istasyonuna paralel olarak monte edilmiş iki adet 735-M Vanası
• Boru hattı üzerine dağıtılmış beş adet Darbesiz Hava Tahliye ve Vakum Vanası
Tam koruma ile, simülasyona göre, şebekede herhangi bir darbe oluşmamakta ve oldukça düşük bir vakum oluşmaktadır
• Maksimum —38 bar basınç (maksimum basınç eğrisine bakınız)
• Zararsız vakum (minimum basınç eğrisine bakınız)
Tüm boru hatları vakum durumunda hava emmek, basınç oluştuğunda hava tahliye etmek için vantuz gerektirmektedir. Vantuzların boyutları, tipleri ve monte edildikleri noktalar, darbe önleme hesaplarına göre yapılmalıdır.
Hızlı Tahliye (Relief) Vanaları, şebekede oluşan ani basınç yükselmelerinde hızlı bir şekilde açılarak aşırı basıncı tahliye eder ve şebekeyi korur. Ürün, basınç yükselmesinde tam olarak açılıp, sistem değerleri normal seviyeye indiğinde sızdırmaz bir şekilde kapanır.
• Ani basınç yükselmelerini önleme
• Sistemde arıza olduğunu belirtme
• Filtre sistemlerinde patlamaları önleme
• Sıcaklığa bağlı genleşme sonucu oluşan aşırı basınç yükselmelerini önleme
• Sistem bakım maliyetlerini azaltma
ÖZELLİKLER
• Uzun ömürlü, bozulmayan pilot ayarına sahiptir.
• Geniş ayar yelpazesine sahiptir.
• Hassas ayar değerlerine sahiptir.
• Ayar değerinde minimum titreşim gösterir.
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
ÇALIŞMA PRENSİBİ
1. Şebeke basıncı, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [3], vananın üst haznesine [1] su girişini sağlar ve pilot [2], vananın giriş basıncını hisseder.
b) Pilot, sürekli olarak şebekeden basınç temin ederek üst haznedeki basıncın sabit kalmasına yol açar.
c) Üst haznedeki basınç, diyaframı aşağı yönde iter ve tam sızdırmazlık sağlar.
2. Şebeke basıncı, pilot ile tanımlanan değerin üzerine çıkar:
a) Pilot, yüksek basıncı hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası, hızlı bir şekilde tepki vererek tam olarak açılır ve sistemdeki aşırı basıncı tahliye eder.
c) Şebeke basıncı, pilot değerinin altına indiğinde pilot kapanarak üst haznedeki basıncın yükselmesine sebep olur.
d) Vana, tam sızdırmazlık sağlar.
UYGULAMA
Basınç Düşürme İstasyonunda Güvenlik Tahliyesi
Bu Model, sistemi aşağıda belirtilen durumlardan korur:
• Ani basınç yükselmeleri
• Farklı kaynakların yol açtığı aşırı basınçlar
• Diğer sistem elemanlarının arızalanması sonucu oluşan tehlikeler
• Statik durumda basınç düşürücü vanaların su sızdırması
Filtre Sistemlerinde Güvenlik Tahliyesi
Geniş yüzey alanları dolayısıyla filtre tankları, ani basınç yükselmelerine karşı en hassas durumdaki elemanlardır.
Bu Model, filtre tanklarını aşağıda belirtilen durum lardan korur:
• Filtreleme sonunda oluşan ani basınç yükselmesi
• Talepteki azalma sonucu oluşan ani basınç yükselmesi
• Filtreleme elemanının tıkanması sonucu oluşan basınç yükselmesi
• Geri-yıkama esnasında, debi yönünün değişmesine bağlı basınç yükselmesi
