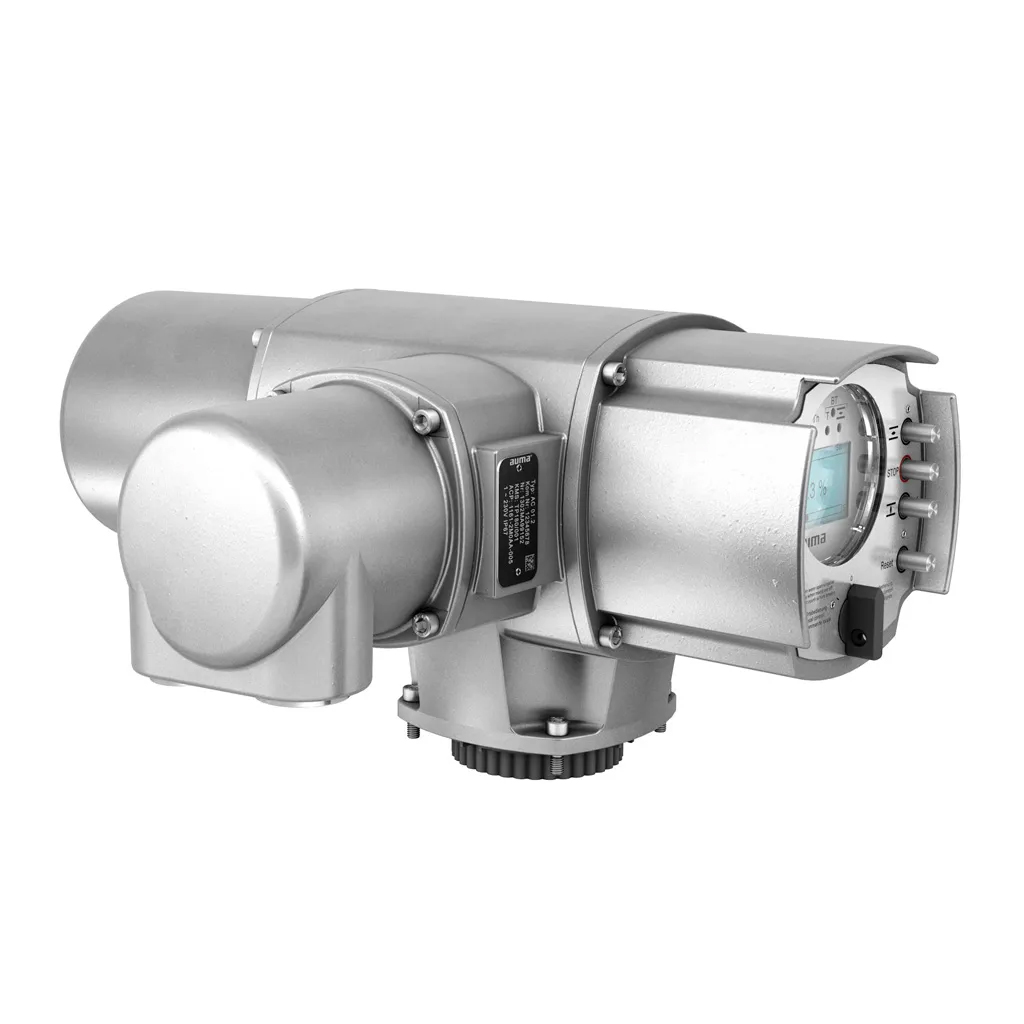

AC KONTROL ÜNİTESİ

Uygulama kendiliğinden adapte olabilen ayar işlevleri gerektiriyorsa, işletme verileri toplanmak isteniyorsa, arayüzün konfigüre edilebilmesi isteniyorsa ya da vana ve aktüatör ileri düzey teşhis ile bir Plant Asset Management sistemine entegre edilecekse o zaman AC doğru kontrol ünitesidir.

AC, serbestçe konfigüre edilebilen paralel bir arayüze ve/veya proses otomasyonunda kullanılan Fieldbus sistemlerine giden arayüzlere sahiptir.

Zaman kayıtlı operasyon verileri, tork karakteristik çizgilerinin kaydı, aktüatör içindeki sıcaklıkların ve titreşimlerin sürekli kaydı veya başlatma ve motor çalışma sürelerinin sayılması gibi işlemler aktüatörde kaydedilir.

AC temel işlevlerin dışında ayrıca özel gereksinimleri karşılamak için de bir dizi imkan sunmaktadır. Bu imkanlardan biri vanaları sıkı yataklarından sökmek için tork bypass uygulaması, biri de hat içinde basınçtan kaynaklanan darbeleri önlemek için ayar zamanı uzatma işlevleridir.

AC 01.2’nin geliştirilmesindeki ağırlık noktaları, kullanım kolaylığı ve aktüatörlerin kumanda sistemine kolay entegrasyonudur. Kontrol ünitesi, büyük grafik ekranından menüyle yönetilerek gereksinimlere göre adapte edilebilir, ya da bunu yapmak için AUMA CDT ile kablosuz bir Bluetooth bağlantısı kullanılabilir. Fieldbus bağlantısında parametreleme işlemi kontrol odasından de yapılabilir.

Konstrüksiyon özellikleri
  • Uzaktan kumanda için modüler Interface tasarımı
  • Kilitlenebilir seçme anahtarı, butonlar ve sinyal lambaları üzerinden yerel kontrol ünitesi
  • Durum denetimi ve parametre belirleme desteği için LCD ekran
  • Non-Intrusive aktüatör ayarı ve kontrol parametrelerini belirleme
  • (manyetik limit ve tork vericisi MWG ile bağlantılı olarak)
  • duvar askısında ayrı montaj
  • Tersleme kontaktörleri, tristörler üzerinden motor kumandası
  • Otomatik faz düzeltme ile faz denetimi
  • harici 24 V DC besleme (opsiyon)
Çevre koşulları
  • yüksek koruma sınıfı
  • kaliteli korozyon koruması
  • geniş çevre sıcaklığı aralıkları
Interface ve işlev özellikleri
    • Değişik gerilimlerin kontrol girişleri (DC/AC)
    • durum sinyalini vermek için programlanabilir kuru sinyal röleleri
    • analog kumanda (0/4-20 mA)
    • programlanabilir adımlı çalışma (çalışma süresini uzatmak için)
    • isteğe göre tanımlanabilen ara konumlar
    • İşlem denetleyicisi (PID)
    • Fieldbus kontrolü (Profibus DP/DP-V2, Profinet, Modbus RTU, Modbus TCP, HART, Foundation Fieldbus, Wireless HART)
    • Modül yedeklemede de Fieldbus arabirimi kullanılabilir
    • Acil durumlarda ve iletişim kesintisinde davranış (programlanabilir)
    • Analog sinyal olarak limit ve tork

(manyetik limit ve tork vericisi MWG ile bağlantılı olarak)

  • Çalışma verileri kaydı
  • Notebook ve Android tablete Bluetooth arabirimi
  • İşlevsel güvenlik: Seçilen yapılandırmalarda SIL 1’ye kadar kullanım mümkün
Arabirimler
  • AUMA fiş-soket konektörü üzerinden elektrik bağlantısı (alternatif klemensler)
  • Değişik tiplerde kablo girişleri
  • ieldbus arabirimi üzerinden fiber optik kablo bağlantısı
