ÖZELLİKLER

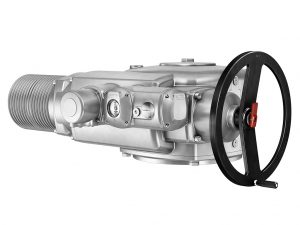

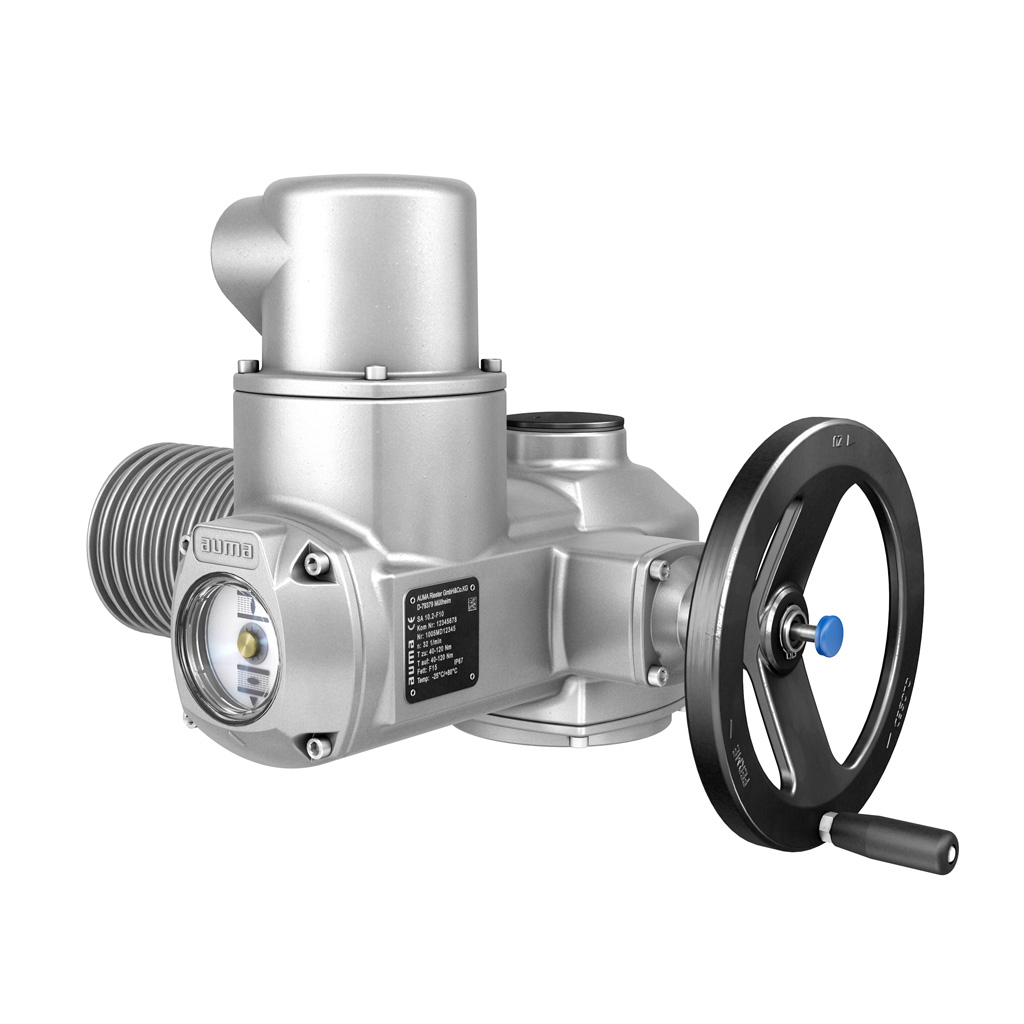

SA yapı serisinin çok turlu aktüatörleri kontrol modu ve pozisyonlama modu (Sınıflar A ve B) / (Kısa süreli çalışma S2 – 15 dak) için dizayn edilmiştir. Uzun çalışma süreleri için özel bir dizayn S2 – 30 dak modu için mevcuttur.
SAR yapı serisinin çok turlu aktüatörleri oransal modu (Sınıf C) S4 – % 25 için dizayn edilmiştir. S4 – % 50 ve S5 – % 25 için özel tipler de mevcuttur.
SA/SAR yapı serisinin aktüatörleri değişik kontrol üniteleri ile kombine edilebilir: Basit AÇ-KAPAT kontrol ünitesinden, işletme verileri algılamalı veya fieldbus arabirimli mikro denetleyici kumandalı modele kadar.
SA konstrüksiyon özellikleri
10 Nm ile 32 000 Nm arası tork aralığı
4 ile 180 dev/dak arası çıkış hızları

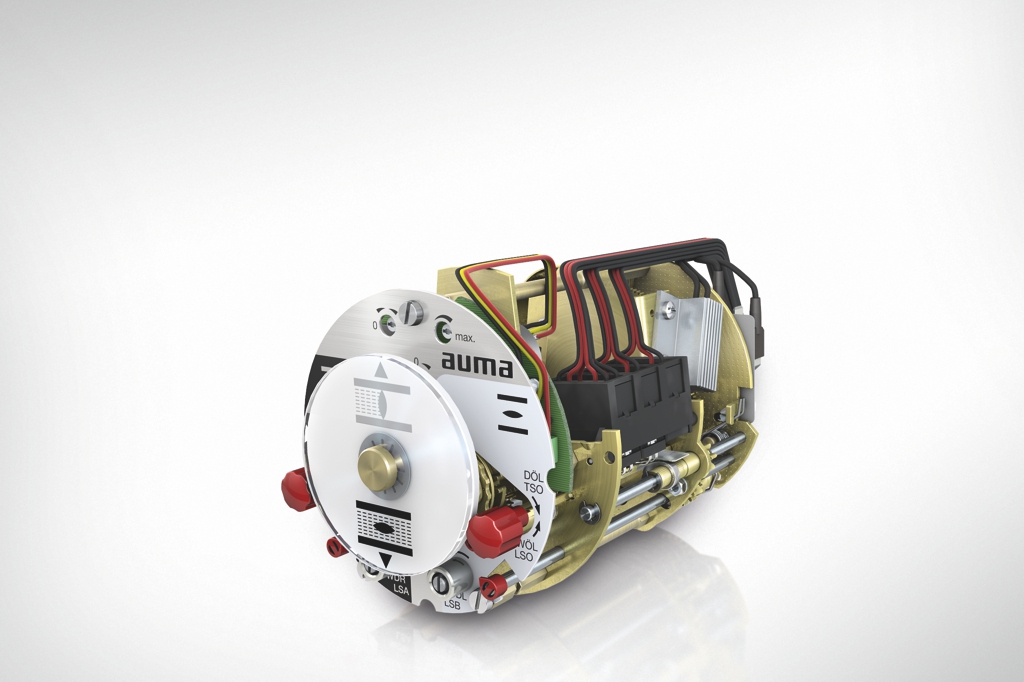

Limit ve tork tespiti
Üç fazlı, dalgalı ve doğru akım motorları
Elle çalıştırmak için el çarkı
SAR konstrüksiyon özellikleri
15 Nm ile 4 000 Nm arası tork aralığı
15 Nm ile 1 600 Nm arası modülasyon torku aralığı
Çalıştırma sıklığı maks. 1 200 c/h
4 ile 90 dev/dak arası çıkış hızları
Limit ve tork tespiti
Üç fazlı ve dalgalı akım motorları
Elle çalıştırmak için el çarkı
Çevre koşulları
yüksek koruma sınıfı
kaliteli korozyon koruması
geniş çevre sıcaklığı aralıkları
Opsiyonlar
Ara konum anahtarı
Tandem tip anahtar
Uzaktan pozisyon vericisi

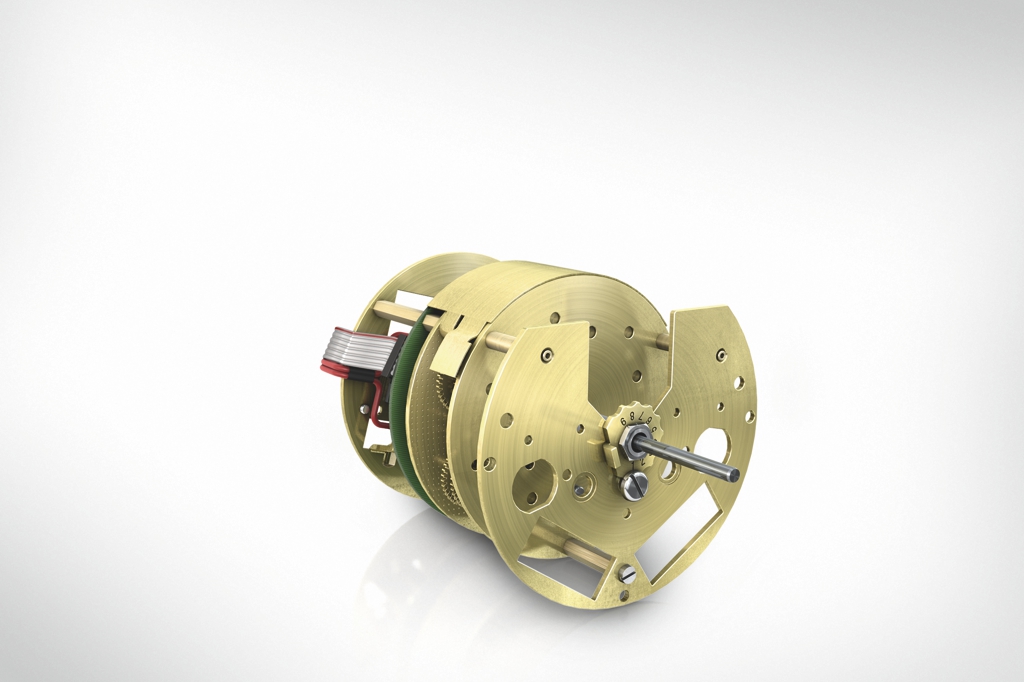

Manyetik limit ve tork vericisi
Mekanik konum göstergesi
İşlevsel güvenlik: Seçilen yapılandırmalarda SIL 2’ye kadar kullanım mümkün

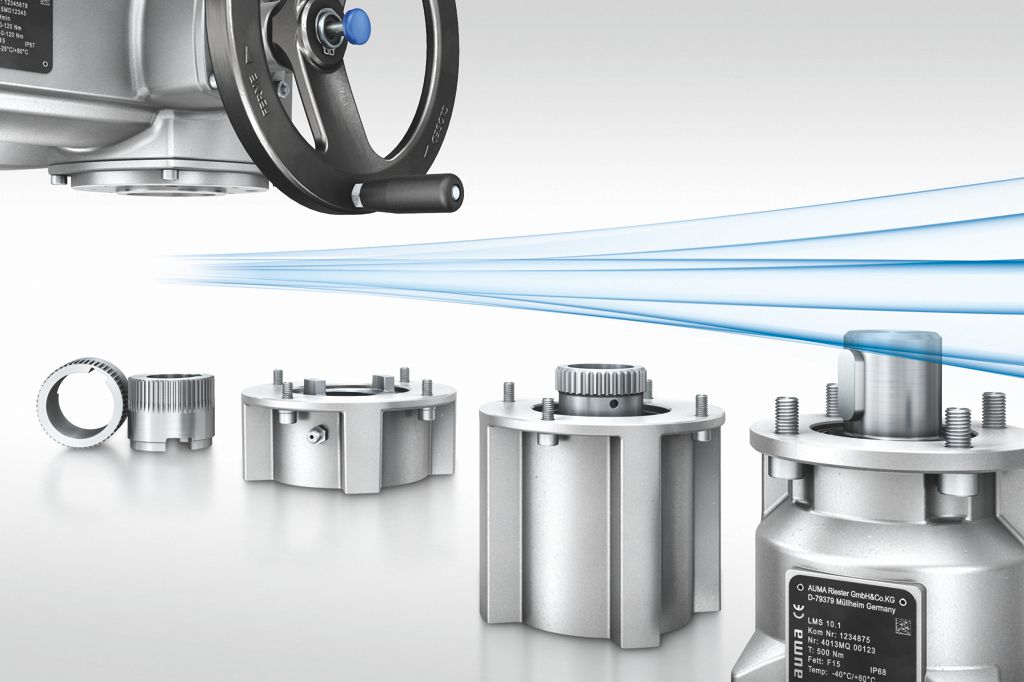

Arabirimler
AUMA fiş-soket konektörü üzerinden elektrik bağlantısı
900 Hidrometreleri, iki ana fonksiyon gerçekleştirmek için tasarlanmıştır,
• Woltman tipi sayaç görevi
• Bilgisayar destekli sulama sistemlerinde, belediye şebekelerinde
ve endüstriyel sistemlerde, diyafram aktüatörlü kontrol vanası görevi
ÖZELLİKLER
DOĞUŞ 900 Hidrometreleri;
• Su sayaçları için ISO 4064 standardına uygun olarak üretilmektedir.
• İstenilen su hacmini kesin olarak sisteme bırakmak için zamandan bağımsız, su hacmini ölçerek kapanır.
• Dahili debi düzenleyicileri sayesinde, kendinden önce debi düzenlemesi yapmayı gerektirmez.
• Tamamen bağımsız bir çalışmaya sahiptir.
• Yatay veya dikey olarak monte edilebilir.
900 Hidrometreleri, su sayacı ve hidrolik kontrol vanasını tek bir gövdede birleştirir. Bu yaratıcı çözüm, pek çok sulama sisteminde işgücü ve montaj maliyetini düşürmekte ve sistemin verimini yükseltmektedir. Her bir Hidrometrede, Woltman tipi hacimsel su sayacı, ıslak veya kuru birincil dişli takımı, dikey türbinlerin hareket ettirdiği kontrol göstergesi ve diyafram aktüatörlü hidrolik kontrol vanası bulunmaktadır. DOĞUŞ 900 Hidrometreleri 4064 A standardına uygundur ve çeşitli opsiyon- lar sunar. Debi hızına göre ürün, mekanik veya manyetik kontrol göstergesi ile donatılabilir. Ayrıca, standart kontrol vanasının tüm alternatiflerinin yanında (uzaktan açma/kapatma, basınç, debi, seviye regülasyonu) ürüne, dozlama ve puls aktarımı özel likleri de eklenebilir. Ekran, Amerikan veya metrik birimler ile okunabilir. Tüm bunların yanında ürün, elektrik veya optik pulse üretimi ve otomatik tek veya sıralı dozlama (AMV) ile de sunulabilmektedir.
Yüksek Basınç Pistonlu Kontrol Vanaları, yüksek basınçlı sistemlerde kullanılmak için tasarlanmıştır. Ürüne eklenecek aksesuarlar saye sinde vana, basınç düşürme, relief ve debi kontrolü gibi tüm kontrol fonksiyonlarını gerçekleştirebilmektedir. Tasarımından dolayı ürün, en zorlu şartlarda bile hassas, sessiz ve dengeli bir çalışma sağlar. Vananın standart kontrol vanalarından farkı, diyafram aktüatör yerine piston aktüatör kullanmasıdır. Aktüatör alt haznesinin atmosfere tahliyesi ile üründe diferansiyel piston basıncı çalışma prensibi kullanılmakta ve pistonun sabit etki alanı, sağlam yapısı ve engelsiz uzun hareket mesafesi vananın dengeli ve hassas regülasyon yapmasını sağlamaktadır. Ayrıca pistonun merkezinde bulunan mil ve dinamik piston sızdırmazlık contası, pistondaki sürtünmeyi azaltarak pistonun sıkışma riskini azaltır. Yüksek Basınç Kontrol Vanalarının flanş boyutları da, sistem basınç standartlarına uygun olarak revize edilmekte, böylelikle ürün yüksek basınçlara tamamen dayanıklı olmaktadır.
800 Serisi Yüksek Basınç Pistonlu Kontrol Vanaları, kont rol vanalarının gerçekleştirdiği tüm hidrolik fonksiyonları
• PN 25 çalışma basıncına
• PN 40 çalışma basıncına
sahip tüm sistemlerde gerçekleştirebilmektedir.
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Yatay veya dikey konumlarda monte edilebilir.
• Standart diyafram aktüatöre sahip tüm vana gövdelerine adapte edilebilecek bir aktüatöre sahiptir.
• Tek hazneli aktüatörden çift hazneli aktüatöre kolaylıkla değiştirilebilmektedir.

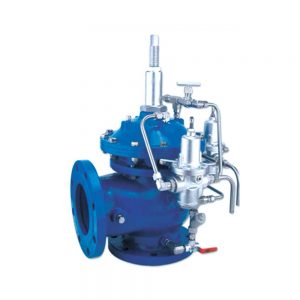

Pompa Kontrol Vanaları, pompa başlatma ve kapatma sonucu oluşan ani debi değişimlerini önleyerek pompa, boru hattı ve diğer sistem elemanlarını korur. “Aktif Çekvalf” özelliği ise, darbenin oluşturacağı zararları önlemek yerine, şebekede darbe oluşumunu önleyen bir özelliktir.
• Pompa açma ve kapama etkilerini önler:
– Tek sabit hızlı pompa
– Sabit hızlı pompa grubu (ekleme ve değiştirme) – Değişken hızlı pompa grubu (ekleme)
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Yaylı çekvalf olarak da kullanılabilirler.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
Ekstra Özellikler
• Basınç Düşürücü
• Debi Kontrol
• Pompa Sürkülasyon Kontrol
• Derin Kuyu Elektrik Pompa Kontrol
• Tam Güç açma ve Kapanma
• Elektronik Kontrol
• Basınç Sabitleyici ve Basınç Düşürücü
ÇALIŞMA PRENSİBİ
1. Pompa, kullanıcı tarafından çalıştırılır:
a) Elektriklenmemiş solenoid [1], vana üst haznesini [2] vana çıkışı na bağlıyor.
b) Giriş basıncı yükselerek vana klapesine yukarı yönde kuvvet uygu luyor.
c) Vana üst haznesindeki basınç, vana çıkışına tahliye ediliyor ve va na yavaş bir şekilde açılıyor.
2. Pompa, kullanıcı tarafından kapatılır:
a) Standart bir çekvalf kullanılan sistemlerde, kapatma komutu direkt olarak pompaya gider ve sistemde ani kapanmaya yol açar.
b) Fakat aktif çekvalfli sistemlerde kapatma komutu kontrolörüne [3] gider ve bu ünite, kontrol vanasının selenoidini elektriklendirir.
c) Selenoid, vana üst haznesini basınçlandırır ve vananın yavaş bir şekilde kapanmasını sağlar.
d) İndikatör çubuğu [4] aşağı inerek limit switch’i [5] aktive eder.
e) Limit switch, kontrolöre pompayı kapatması için sinyal gönderir ve sistemin aniden kapanmasını önler.
f) Sistem parametreleri normal koşullara döndüğünde, kontrolör selenoidin elektriğini keser ve limit switchi bir sonraki komut için sıfırlar.
3. Elektrik kesilmesi halinde:
a) Giriş basıncı düşerek, diyafram [6] ile klapenin [7] dengelenmesini sağlar.
b) Yay [8], klapeyi aşağı yönde iter ve akış yön değiştirmeden vanayı kapatır.
c) Çekvalf [9], çıkış basıncının üst hazneye girmesini sağlarken, diğer çekvalf [10] basıncı üst haznede hapseder. Böylece vana, bir son raki durum için sıfırlanmış olur.
UYGULAMA Bu sistemde, pompa istasyonu şebekeye bir kollektör yoluyla pompalama yapmaktadır. Her bir pompa çıkışına monte edilen Pompa Kontrol Vanası, aşağıdaki durumların oluşmasına yol açar:
• Darbenin oluşturacağı zararları önlemek yerine, darbenin oluşmasının önlenmesi
• Darbesiz pompa açma ve kapama yapılması
• Çalışan pompaları değiştirirken darbe oluşmasının önlenmesi
• Değişken hızlı pompayı geciktirerek sabit hızlı ilave pompanın açılıp kapanmasına tepki vermesini sağlaması.
Pompa Sirkülasyon ve Basınç Sabitleme Vanası
Pompa Sirkülasyon ve Basınç Sabitleme Vanası, ana hatta paralel bağlanarak standart pompa istasyonlarına “aktif çekvalf” özelliği kazandırır. Ürün,
• Ana hat çapına uygun büyüklükte bir kontrol vanasının mevcut olmadığı veya çok maliyetli olduğu büyük çaplı boru hatlarında,
• Mekanik çekvalfe sahip eski sistemlerde,
• Sistem tasarımının mekanik çekvalf gerektirdiği durumlarda kullanılmaya uygundur.
Pompa başlama ve kapanma durumları esnasında , sıfırdan %100’e kadar tüm pompa çıkış debisini emme rezervuarına sirküle edebilir. Böylelikle pompa çıkış basıncı sabit tutulur ve bu sayede standart mekanik çekvalfin yavaşça açılıp kapanarak şebekede darbe oluşmasını önlemiş olur:
• Pompa açıldığında, kontrol vanası yavaşça kapanarak mekanik çekvalf giriş basıncını arttırır.
• Pompa kapanmadan önce, kontrol vanası yavaşça açılarak mekanik çekvalf giriş basıncını düşürür. Tam bir yönetim için, tüm sistem elemanlarının koordinasyonunu sağlayan bir kontrolör gerekmektedir.
Su dağıtım şebekelerinde hidrolik dengenin kurulması, sistem verimi için oldukça önemlidir. Basınç Düşürücü Vanalar, yüksek giriş basıncını, talep edilen sabit çıkış basıncına düşürerek bu verimin yükselmesini sağlayan vanalardır. Bu vanalar, şebeke verimi üzerinde oldukça etkili olduğu gibi, su şebekelerinde en çok kullanılan kontrol vanalarıdır.
UYGULAMA
• Sistemdeki talep ve giriş basıncındaki değişimlere bak maksızın basınç düşürme,
• Debi ve su kaçaklarının azaltılması,
• Kavitasyonun zararlı etkilerinden korunma,
• Vana açma ve kapatma sesinin azaltılması,
• Boru patlamalarını engelleme,
• Şebeke bakım maliyetlerinin azaltılması.
ÖZELLİKLER
Basınç Düşürücü Kontrol Vanaları,
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde yarı doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
ÖZELLİKLER
• Selenoid Kontrol
• Çekvalf Özelliği
• Selenoid Kontrol ve Çekvalf Özelliği
• Hassas Pilot
• Acil Durum Basınç Düşürücü Vana
• Çıkış Basıncı Korumalı
• Elektrikli Çok Seviyeli Ayar Seçmeli
• 4R Tip Elektronik Çok Seviyeli Çıkış Basıncı Ayartı
• 4T Tip elektronik Çok Seviyeli Ayarlı
• Elektronik Basınç Düşürücü Vana
ÇALIŞMA PRENSİBİ
1. Vana çıkış basıncı, pilot ile tanımlanan değerin üzerine yükselir:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın çıkış basıncını hisseder.
b) Pilot, şebekedeki basınç yükselmesini hissederek hare kete geçer ve vananın üst haznesindeki basıncın yüksel mesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve vananın çıkış basıncını pilot ile tanımlanan değere indirir.
2. Vana çıkış basıncı, pilot ile tanımlanan değerin altına iner:
a) Pilot, düşük çıkış basıncını hissederek vananın üst haz nesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana çıkış basıncının pilot değerine yükselmesine yol açar.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.
UYGULAMA Şehir Şebekeleri için Basınç Düşürücü Sistemler Coğrafi topografya, uzaklık, talep miktarları, enerji mali yetleri ve rezervuar kapasitesi gibi parametreler dikkate alınarak tasarlanan şehir şebekeleri, farklı basınç alanları gerektirmektedir.
Konutlara ve rezervuara pompalama yapılan bir sistemde basınç, konutlar için yüksek gelmektedir. İşte bu nedenle, konut hattının önüne basınç düşürücü bir vana monte edilerek basınç, konutların kullanabileceği seviyelere indirilir.
Yüksek Katlı Binalarda Basınç Düşürücü Sistemler Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edile meyecek bir durumdur.
• Vanalar, herhangi bir arıza durumunda suyun vereceği zararın, oldukça maliyetli olacağı yerlerde bulunmaktadır.
• Basınç düşürücü sistemler genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve bu vanaların oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binanın alt katlarındaki hatlar, üst katlara göre daha fazla basınç altında bulunmaktadır. Fakat binanın tüm katlarında basınç sabit tutulmalıdır. Bu sebeple alt katlara yerleştirilen basınç düşürücü vanalar, büyük basınç farklarıyla baş etmek zorundadır.
Basınç Düşürücü Vanaları, tüm bu ihtiyaçları karşılamak için tasarlanmıştır.
[A] Yüksek kat basınç düşürücü sistemi
[B] Alçak kat basınç düşürücü sistemi
[C] Bodrum rezervuar seviye kontrol sistemi
[D] Çatı rezervuarı seviye kontrol sistemi
[E] İçme suyu pompalama sistemi
[F] Yangın koruma pompalama sistemi
[G] Yüksek kat pompalama sistemi
