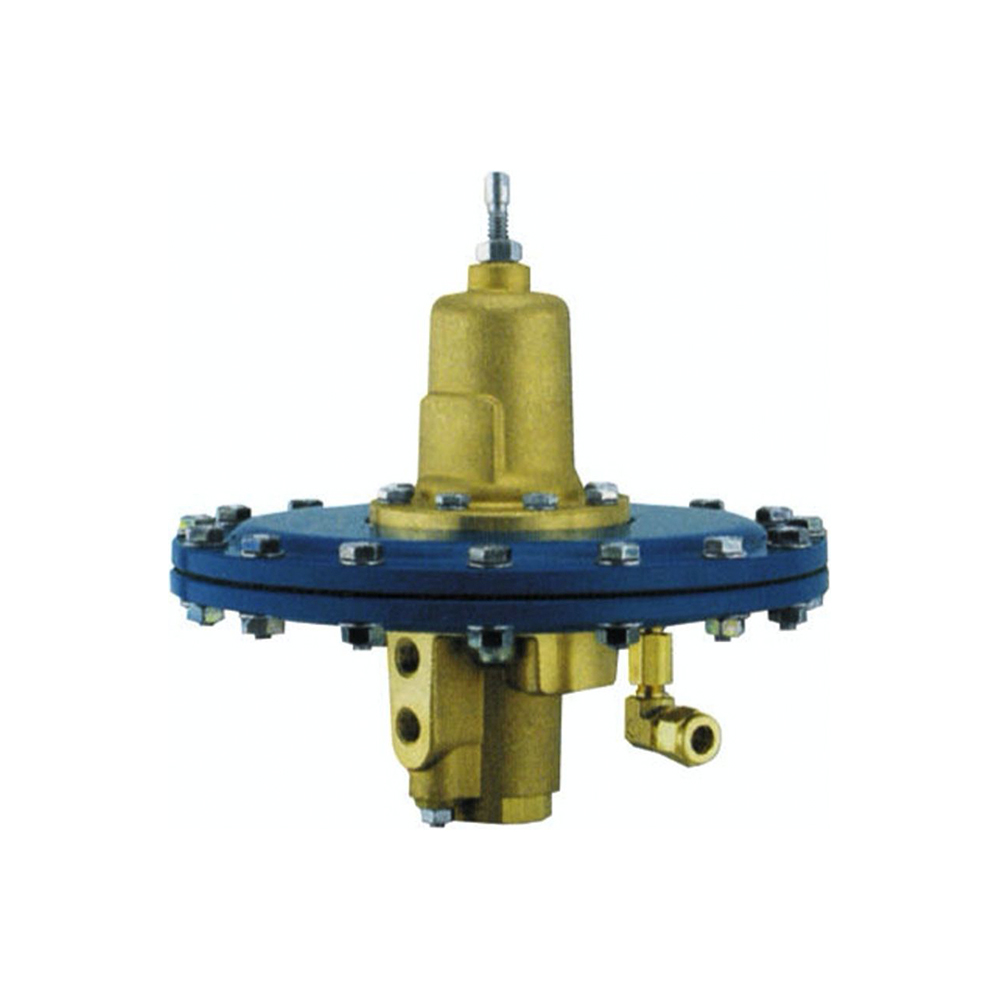

Yüksek Hassasiyetli Basınç Sabitleme Pilotu #83 Dahili iğneli vana ile
Basınç Sabitleme Pilotları, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili kontrol elemanıdır. Ürün, sürekli olarak giriş basıncını hisseder ve hissedilen basınç ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını hareket ettirir.
Pilot, iki yollu kontrol hattının tüm özelliklerini tek bir gövdede birleştiriyor. Ürün, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili bir kontrol elemanıdır. Basınç düşürücü hatta çalıştırıldığında, çıkış basıncı ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını kapatır. Giriş debisini kısıtlamak için dahili kısıtlayıcısı bulunmaktadır.
Bağlantılar
Z – Giriş
A – Vana kontrol haznesi
C- Çıkış
Hissetme-
Seviye kontrolü için > rezervuarın dalgalanma yaşanmayan alt noktası
Basınç düşümü için > ana kontrol vanası çıkışı
100 Serisi Kontrol Vanaları, kontrol vanalarının gerçekleştirdiği birçok fonksiyonu;
• Plastik gövdede korozyonsuz olarak,
• Düşük basınç kayıplarında,
• Yüksek debilerde,
gerçekleştirebilmektedir.
ÖZELLİKLER
Tasarımından dolayı DOĞUŞ 100 Serisi Kontrol Vanaları;
• Darbesiz kapanma özelliğine sahiptir.
• Hassas ve dengeli regülasyon sağlar.
• Çok düşük basınçlarda bile çalışabilir.
• Diyafram erozyonu veya hasarını engelleyici mekanizmaya sahiptir.
• Diyafram ve yay, vana çalışma basınç aralığına uygundur.
• Basit tasarım ve çok az parçaya sahip olduğundan vana bakımı çok kolaydır.
• Arazide geniş bağlantı yelpazesi ile farklı bağlantı olanakları sunar.
• Mafsallı flanş bağlantısı ile vanayı boru bükülmelerinden ve basınç streslerinden korur.
100 Serisi Kontrol Vanası, diyafram aktüatörlü, hidrolik prensiplerle çalışan bir kontrol vanasıdır. Ürün, basit ve sağlam bir yapıya sahip olmakla beraber mükemmel bir performans sergiler. DOĞUŞ’un otomatik kontrol vanaları dikey veya yatay pozisyonda montaja uygun olup 2″, 2V2″, 3″, 3″L, 4″ ve 6″ çaplarda üretimi yapılmaktadır. Ürün, endüstriyel cam destekli naylon malzemeden yapılmakta olup yüksek kimyasal ve kavitasyon dayanımı bulunmaktadır. Vananın gövde geçişi tamamen aynı çapta olup herhangi bir kafes, mil veya gövde omurgası bulunmaz. Bu da çok düşük basınç kayıplarına ve çok yüksek debi kapasitesine yol açar. Uzun hareket alanına sahip destekli vana klapesi, çevresel olarak desteklenmiş diyafram ve değiştirilebilir sızdırmazlık contalarına sahip 100 Serisi Kontrol Vanaları yıllarca dayanımını kaybetmez.
Hız Kontrollü Çekvalfleri, tek bir ana fonksiyon ger çekleştirmek için tasarlanmıştır:
• Açma ve kapama hız kontrolü sayesinde sistemde oluşabilecek basınç darbelerini önlemek
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Yatay veya dikey konumlarda monte edilebilir.
• Farklı açma ve kapama hızlarına ayarlanabilir.
KULLANIM
Karmaşık şehir şebekelerinde, birden fazla bölge birden fazla kaynak tarafından besleniyor olabilir. Her bir bölge farklı ta leplere ve her bir kaynak farklı kapasiteye sahiptir. Böyle durumlarda, genellikle her bir kaynak belirli bir bölgeyi besler ve uzaktaki bir başka bölgeyi destekler.
Yukarıdaki sistemde A kaynağı, A bölgesini beslemekte ve uzaktaki bir başka bölgeyi desteklemektedir. B kaynağı ise B bölgesini beslemekte fakat bir başka bölgeyi destekleyecek kapasiteye sahip değildir.
Bu iki bölge arasına monte edilen çekvalf, A kaynağından B kaynağına akışı sağlarken, B kaynağından A kaynağına olan akışa engel olur.
ÇALIŞMA PRENSİBİ
Standart çekvalfler, debinin yüksek olduğu durumlarda çok hızlı bir şekilde açılıp kapanırlar ve bu nedenle, sistemde darbe oluşturma olasılıkları oldukça yüksektir.Hız Kontrollü Çekvalfler, böyle bir durumun oluşmasına engel olur. Ürün, vana diferansiyel basıncını klapeye ve üst kontrol haznesine aynı anda uygulayarak çekvalfin açma ve kapama hızını kontrol eder ve darbe oluşumunu engeller. Vananın alt kontrol haznesi giriş basıncına, üst kontrol haznesi ise çıkış basıncına bağlıdır ve çekvalfte yastık görevi görülmesini sağlar. Üst kontrol haznesi ile vana çıkışı arasındaki bağlantıda tek yönlü iğneli vanalar bulunmakta olup, bu vanalar çekvalfin açma ve kapama hızının kontrol edilmesini sağlar. Su akışında bir yön değişimi yaşandığında, klape yayı ve vana üzerindeki diferansiyel basınç devreye girerek vananın yavaşça kapanmasına neden olur. Bu da sistemde darbe oluşmasını engeller. Ürün, klapenin özellikle kapanma hareketinin sonunda daha dengeli hareket etmesi için V-Port opsiyonu ile kullanıcılara sunulabilir.
Yatay Flatörlü Kontrol Vanaları, değişken debiye bakmaksızın depo seviyesini sabit bir değerde tutar. Ürün, hidrolik kontrol vanaları ile mekanik flatörlü vanaların özelliklerini tek bir vanada birleştirir. Flatör ile vanayı birbirinden sökmek ve takmak oldukça kolaydır. Bu sayede mekanik flatörlü vanalarda oluşan bakım ve montaj sorunları bu Modelide bulunmaz. Flatör ile vanayı birbirinden ayırarak farklı noktalara monte etmek, kullanıcılar için büyük kolaylık sağlar.
• Depo dolumu
– Küçük hacimli depolar
– Geniş yüzey alanına sahip depolar
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Hareketli hidrolik flatöre sahiptir.
• Vana ve flatöre kolay erişim sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
Ekstra Özellikler
• Basınç Sabitleyici
• Debi Kontrol
• Acil Durum Elektriksel Flatör
• Modülasyon Dikey Flatörü
• Elektronik Dikey Seviye Kontrol ve Basınç Sabitleme
• Ayaklı Depo Seviye Kontrol
ÇALIŞMA PRENSİBİ 1. Depo su seviyesi, vana ayar değerinin üzerine yükseliyor:
a) İğneli Vana [1], vana girişinden vana üst haznesine [2] su girişini sağlar.
b) Flatör [3], flatör pilot koluna [4] bağlıdır ve flatörün pozisyonu, vana seviye ayar değerini belirler.
c) Flatör yükselerek flatör pilotunun [5] devreye girmesine ve vana üst haznesinde basınç birikmesine yol açar.
d) Klape kapanarak depo dolumunu durdurur.
2. Depo su seviyesi, vana ayar değerinin altına iniyor:
a) Flatör düşerek, flatör pilotunun devreye girmesine ve vana üst haznesindeki basıncın tahliye edilmesine yol açar.
b) Vana açılarak depo dolumunu başlatıyor.
c) İğneli vana, kontrol vanasının kapanma hızını kontrol eder.
d) Küresel vana [6], kontrol vanasının manüel olarak kapatılmasını sağlar.
UYGULAMA Yüksek Katlı Binalarda Seviye Kontrol Sistemleri
Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edilemeyecek bir durumdur.
• Depo taşması, oldukça tehlikeli ve maliyetli olabilir.
• Depolar genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve sistemin oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binada bulunan kullanıcıların çoğu tamamen depodaki suya bağımlıdır: İçme suyu, yangın suyu, klima sistemi, tuvalet suyu vb.
• Üst katlardaki kullanıcılar ve yangın koruma sistemi için basınç bulundurulmalı ve depo dolumu esnasında basınç düşmemelidir.
• Depo sistemleri maksimum (acil durum) tüketimine uygun yapılmakta olup, gerçek tüketim değerinden çok daha düşük olduğundan, depo su seviyesinde çok sınırlı bir değişim yaşanmaktadır.
Bu modelinin özellikleri sayesinde yukarıda belirtilen ihtiyaçların hepsi karşılanabilmektedir.
A : Yüksek kat basınç düşürücü sistemi
B : Alçak kat basınç düşürücü sistemi
C : Bodrum rezervuar seviye kontrol sistemi D : Çatı rezervuarı seviye kontrol sistemi
E : İçme suyu pompalama sistemi
F : Yangın koruma pompalama sistemi
G : Yüksek kat pompalama sistemi
Çatı Katı Depoları
Çatı katında bulunan depolarda su seviyesi, binanın bodrumunda bulunan pompaların elektriksel kontrolü ile yapılır. Bu tarz sistemlerde, depo taşmasının yaratacağı sorunlar oldukça maliyetli olacağından, sisteme hidrolik koruma eklenmesi tavsiye edilir.
Açık halde iken sisteme minimum etki yapar. Kapatıldığında ise tam sızdırmazlık sağlar. Üst katlardaki kullanıcıları veya yangın koruma sistemini öncelikli konuma getirmek ve basıncın düşmesi engellenmek isteniliyorsa, bu modelin girişine Basınç Sabitleme Vanası monte edilmesi tavsiye edilir.
Bodrum Katı Depoları
Bodrum katında bulunan depolar, kullanıcıya farklı zorluklar oluşturabilir:
• Su kesilmesi kabul edilemez.
• Depo taşması, maliyetli ekipmanlara zarar verebilir.
• Gürültü seviyesi düşük tutulmalıdır.
• Şehir şebekesindeki basınç düşük olabilir.
Modelimiz, tüm bu zorlukların üstesinden gelebilir.
Bu Modelinin yanında sisteme aşağıdaki ürünlerin de monte edilmesini tavsiye eder:
[1 ] Pislik Tutucu: Pisliklerin sisteme girerek vanayı etkisiz hale getirmesine engel olur.
[2] 730-65 Basınç Sabitleme Vanası: Aşağı katlarda bulunan tüketicilerin kullandığı basıncın, şebeke basıncının altına düşmesini önler ve elektriksel koruma sağlar.
[3] 750-66-B Paralel Hat Vanası: Su girişinin kesintisiz olmasını sağlar.
[4] Flatör Montajı: Tank dışına montajı olanaklı kılar.
Su dağıtım şebekelerinde hidrolik dengenin kurulması, sistem verimi için oldukça önemlidir. Basınç Düşürücü Vanalar, yüksek giriş basıncını, talep edilen sabit çıkış basıncına düşürerek bu verimin yükselmesini sağlayan vanalardır. Bu vanalar, şebeke verimi üzerinde oldukça etkili olduğu gibi, su şebekelerinde en çok kullanılan kontrol vanalarıdır.
UYGULAMA
• Sistemdeki talep ve giriş basıncındaki değişimlere bak maksızın basınç düşürme,
• Debi ve su kaçaklarının azaltılması,
• Kavitasyonun zararlı etkilerinden korunma,
• Vana açma ve kapatma sesinin azaltılması,
• Boru patlamalarını engelleme,
• Şebeke bakım maliyetlerinin azaltılması.
ÖZELLİKLER
Basınç Düşürücü Kontrol Vanaları,
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde yarı doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
ÖZELLİKLER
• Selenoid Kontrol
• Çekvalf Özelliği
• Selenoid Kontrol ve Çekvalf Özelliği
• Hassas Pilot
• Acil Durum Basınç Düşürücü Vana
• Çıkış Basıncı Korumalı
• Elektrikli Çok Seviyeli Ayar Seçmeli
• 4R Tip Elektronik Çok Seviyeli Çıkış Basıncı Ayartı
• 4T Tip elektronik Çok Seviyeli Ayarlı
• Elektronik Basınç Düşürücü Vana
ÇALIŞMA PRENSİBİ
1. Vana çıkış basıncı, pilot ile tanımlanan değerin üzerine yükselir:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın çıkış basıncını hisseder.
b) Pilot, şebekedeki basınç yükselmesini hissederek hare kete geçer ve vananın üst haznesindeki basıncın yüksel mesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve vananın çıkış basıncını pilot ile tanımlanan değere indirir.
2. Vana çıkış basıncı, pilot ile tanımlanan değerin altına iner:
a) Pilot, düşük çıkış basıncını hissederek vananın üst haz nesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana çıkış basıncının pilot değerine yükselmesine yol açar.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.
UYGULAMA Şehir Şebekeleri için Basınç Düşürücü Sistemler Coğrafi topografya, uzaklık, talep miktarları, enerji mali yetleri ve rezervuar kapasitesi gibi parametreler dikkate alınarak tasarlanan şehir şebekeleri, farklı basınç alanları gerektirmektedir.
Konutlara ve rezervuara pompalama yapılan bir sistemde basınç, konutlar için yüksek gelmektedir. İşte bu nedenle, konut hattının önüne basınç düşürücü bir vana monte edilerek basınç, konutların kullanabileceği seviyelere indirilir.
Yüksek Katlı Binalarda Basınç Düşürücü Sistemler Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edile meyecek bir durumdur.
• Vanalar, herhangi bir arıza durumunda suyun vereceği zararın, oldukça maliyetli olacağı yerlerde bulunmaktadır.
• Basınç düşürücü sistemler genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve bu vanaların oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binanın alt katlarındaki hatlar, üst katlara göre daha fazla basınç altında bulunmaktadır. Fakat binanın tüm katlarında basınç sabit tutulmalıdır. Bu sebeple alt katlara yerleştirilen basınç düşürücü vanalar, büyük basınç farklarıyla baş etmek zorundadır.
Basınç Düşürücü Vanaları, tüm bu ihtiyaçları karşılamak için tasarlanmıştır.
[A] Yüksek kat basınç düşürücü sistemi
[B] Alçak kat basınç düşürücü sistemi
[C] Bodrum rezervuar seviye kontrol sistemi
[D] Çatı rezervuarı seviye kontrol sistemi
[E] İçme suyu pompalama sistemi
[F] Yangın koruma pompalama sistemi
[G] Yüksek kat pompalama sistemi
