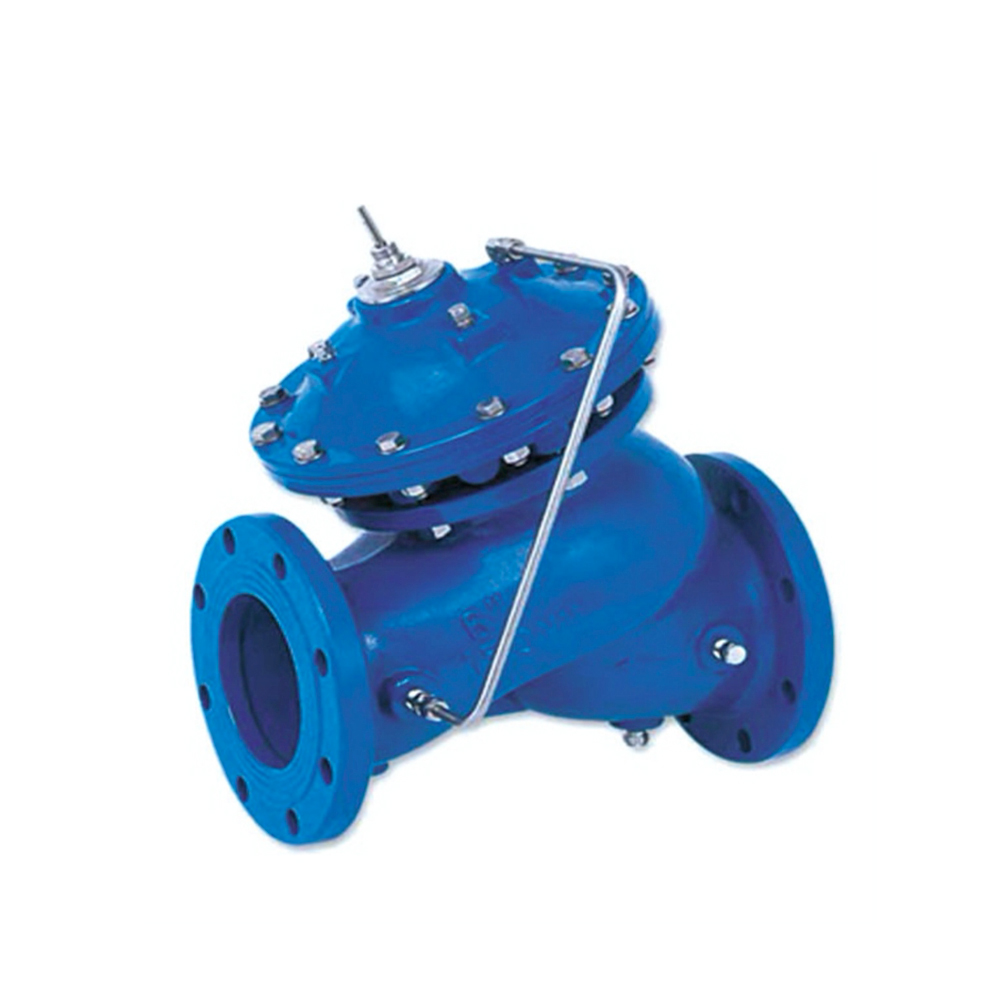

ORANSAL BASINÇ DÜŞÜRÜCÜ VANALAR

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Su dağıtım şebekelerinde hidrolik dengenin kurulması, sistem verimi için oldukça önemlidir. Oransal Basınç Düşürücü Vana, yüksek giriş basıncını oransal olarak düşürerek bu dengenin kurulmasına yardımcı olur.
• Uzun, eğimi aşağı yönde olan hatlar; – Seri basınç düşürme – Su kaçak kontrolü ve boru patlamalarını önleme
• Yüksek diferansiyel basınçlı sistemler; – Kavitasyon zararlarına karşı koruma – Vana çalışma gürültüsünün azaltılması

ÖZELLİKLER
• Minimum harici aksesuara sahiptir.
• Farklı basınç düşümü oranlarına sahiptir.
• Maliyeti düşük ve kolay bakım yapılabilen vanalardır.
• Şebeke basıncı ile çalışırlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.

Ekstra Özellikler
• Selenoid Kontrol
• Kapama ve Açma Hız Kontrolü
• Acil Durum Basınç Düşürücü Vana
• Basınç Sabitleme

ÇALIŞMA PRENSİBİ
1. Giriş ve çıkış basıncı arasındaki oran, talep edilen orandan daha yüksektir:
a) Vana çıkışı, vana üst haznesine bağlıdır ve bu haznedeki basınç, diyaframa yukarıdan kuvvet uygular. Vana giri şindeki basınç ise klapeye aşağıdan kuvvet uygulayarak vanayı açmaya çalışır.
b) Klape ile diyafram etki alanları arasında bir oran oldu ğundan, giriş ve çıkış basıncı arasındaki oran, bu oranı geçtiğinde vana kapanarak çıkış basıncını dengeler.

2. Giriş ve çıkış basıncı arasındaki oran, talep edilen oranın altına düşmüştür:
a) Giriş basıncı, çıkış basıncının uyguladığı kuvveti yenerek klapeyi yukarıya doğru iter.
b) Vana regülasyon yapar ve giriş-çıkış basıncı arasındaki talep edilen oranı geri kazandırır.
c) Sistemde talep olmadığı durumlarda çıkış basıncı, giriş basıncının uyguladığı kuvveti yenerek vanayı tam sızdırmaz bir şekilde kapatır.

UYGULAMA
Vanaların kullanıldığı iki ana uygulama biçimi vardır:
• Uzun, eğimi aşağı yönde olan hatlar: – Al ve A2 sistemleri, eğim aşağı bulunan hatta talep edilen basınç değerlerinin aşılmasına engel olur.
• Yüksek diferansiyel basınçlı sistemler: – B sistemi, yüksek diferansiyel basıncını farklı vanalara dağıtarak kavitasyon zararlarını ve vana çalışma gürültüsünü azaltır. – C sistemi, sirkülasyon vanasını yüksek diferansiyel basınçtan ve bunun sonucu oluşan kavitasyondan korur. – D sistemi, seviye kontrol vanasını yüksek diferansiyel basınçtan korur.

Oransal Düşüm Tablosu
• Oransal düşüm değerleri 2.0 – 3.0 m/sn hıza göredir.
• Oransal düşüm değerleri, yüksek debi ve giriş basıncına göre değişim gösterebilir.
• 24-36″ (600-900mm) oransal düşüm değeri: 2.2

İlgili ürünler

BORU PATLAMA KONTROL VANALARI

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Boru Patlama Kontrol Vanaları, sistemdeki bir ekipmanın bozulması veya boru hattının patlaması sonucu oluşabilecek zararları, su kaybını ve toprak erozyonunu önler. Ürün, ayar değerinin üzerindeki debiyi ve çıkış basıncındaki azalmayı hissederek sızdırmaz bir şekilde kapanır. Vanayı tekrar açmak için ürünün manüel olarak resetlenmesi gerekmektedir.

• Patlama durumunda bölgesel kapatma
– “Eskimiş”, patlama riski bulunan şebekeler
– Deprem riski taşıyan depo çıkışları
– Şebeke altyapı tesislerini etkileyebilecek hatlar
– Mekanik zarara yol açabilecek şebekeler

ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Yaysız tasarımı sayesinde tam açılma sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapı labilir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde ça lışır.

ÇALIŞMA PRENSİBİ
1. Debi, vana ayar değerinin üzerine yükseliyor:
a) Pilot [1], vana üzerindeki diferansiyel basıncı hissediyor.
b) Pilot harekete geçerken vananın üst haznesinde [2] basıncın yükselmesine yol açıyor.
c) Klape, özel kilit mekanizması sayesinde kendiliğinden açılma yacak şekilde kapanıyor.

2. Debi, vana ayar değerinin altına iniyor ve koşullar normal seviyeye iniyor:
a) Vananın resetlenmesi ve açılması, Manüel Reset Vanası [3] ile yapılır.
b) Pilot, vana üzerindeki diferansiyel basıncı hissediyor.
c) Pilot, vana giriş basıncının üst hazneye girmesini engelliyor.
d) Vana, tam olarak açılıyor.
e) Manüel Test Vanası [4], kullanıcının patlama simülasyonu yapmasına ve vananın tepkisini görmesine olanak verir. Simülasyondan sonra vanayı resetlemeyi unutmayınız.
f) Debi Sınırlama Mili [5], farklı debi rejimlerine uygunluk açısın dan vana kapanma noktasının ayarlanmasına yardımcı olur.

UYGULAMA
Şebekede Kullanılan Boru Patlama Kontrol Vanaları
Gerek sistemde oluşan sorunlar olsun gerekse harici darbeler olsun, tüm su şebekeleri patlamalara açıktır. Aşağıdaki resim, üst kottaki bir deponun aşağı kottaki kullanıcılara cazibe ile su sağlanmasını gösteriyor.

Bu sistemde yaşanan bir patlama durumunda her biri, aşağı kotlardaki kullanıcıların, patlama sularının oluşturacağı selden etkilenmesini önler. Ayrıca, depo çıkışına monte edilen bu model, deponun boşalmasına engel olur.

Tavsiye Edilen Montaj Biçimi
Vananın düzgün bir şekilde çalışabilmesi için gerekli olan minimum basınç 1 bardır.
Basıncın 1 bardan düşük olduğu durumlarda lütfen fabrikamıza başvurunuz.

YATAY FLATÖRLÜ SEVİYE KONTROL VANALARI

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Yatay Flatörlü Kontrol Vanaları, değişken debiye bakmaksızın depo seviyesini sabit bir değerde tutar. Ürün, hidrolik kontrol vanaları ile mekanik flatörlü vanaların özelliklerini tek bir vanada birleştirir. Flatör ile vanayı birbirinden sökmek ve takmak oldukça kolaydır. Bu sayede mekanik flatörlü vanalarda oluşan bakım ve montaj sorunları bu Modelide bulunmaz. Flatör ile vanayı birbirinden ayırarak farklı noktalara monte etmek, kullanıcılar için büyük kolaylık sağlar.

• Depo dolumu
– Küçük hacimli depolar
– Geniş yüzey alanına sahip depolar

ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Hareketli hidrolik flatöre sahiptir.
• Vana ve flatöre kolay erişim sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.

Ekstra Özellikler
• Basınç Sabitleyici
• Debi Kontrol
• Acil Durum Elektriksel Flatör
• Modülasyon Dikey Flatörü
• Elektronik Dikey Seviye Kontrol ve Basınç Sabitleme
• Ayaklı Depo Seviye Kontrol

ÇALIŞMA PRENSİBİ
1. Depo su seviyesi, vana ayar değerinin üzerine yükseliyor:
a) İğneli Vana [1], vana girişinden vana üst haznesine [2] su girişini sağlar.
b) Flatör [3], flatör pilot koluna [4] bağlıdır ve flatörün pozisyonu, vana seviye ayar değerini belirler.
c) Flatör yükselerek flatör pilotunun [5] devreye girmesine ve vana üst haznesinde basınç birikmesine yol açar.
d) Klape kapanarak depo dolumunu durdurur.

2. Depo su seviyesi, vana ayar değerinin altına iniyor:
a) Flatör düşerek, flatör pilotunun devreye girmesine ve vana üst haznesindeki basıncın tahliye edilmesine yol açar.
b) Vana açılarak depo dolumunu başlatıyor.
c) İğneli vana, kontrol vanasının kapanma hızını kontrol eder.
d) Küresel vana [6], kontrol vanasının manüel olarak kapatılmasını sağlar.

UYGULAMA
Yüksek Katlı Binalarda Seviye Kontrol Sistemleri
Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edilemeyecek bir durumdur.
• Depo taşması, oldukça tehlikeli ve maliyetli olabilir.
• Depolar genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve sistemin oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binada bulunan kullanıcıların çoğu tamamen depodaki suya bağımlıdır: İçme suyu, yangın suyu, klima sistemi, tuvalet suyu vb.
• Üst katlardaki kullanıcılar ve yangın koruma sistemi için basınç bulundurulmalı ve depo dolumu esnasında basınç düşmemelidir.
• Depo sistemleri maksimum (acil durum) tüketimine uygun yapılmakta olup, gerçek tüketim değerinden çok daha düşük olduğundan, depo su seviyesinde çok sınırlı bir değişim yaşanmaktadır.

Bu modelinin özellikleri sayesinde yukarıda belirtilen ihtiyaçların hepsi karşılanabilmektedir.
A : Yüksek kat basınç düşürücü sistemi
B : Alçak kat basınç düşürücü sistemi
C : Bodrum rezervuar seviye kontrol sistemi D : Çatı rezervuarı seviye kontrol sistemi
E : İçme suyu pompalama sistemi
F : Yangın koruma pompalama sistemi
G : Yüksek kat pompalama sistemi

Çatı Katı Depoları
Çatı katında bulunan depolarda su seviyesi, binanın bodrumunda bulunan pompaların elektriksel kontrolü ile yapılır. Bu tarz sistemlerde, depo taşmasının yaratacağı sorunlar oldukça maliyetli olacağından, sisteme hidrolik koruma eklenmesi tavsiye edilir.
Açık halde iken sisteme minimum etki yapar. Kapatıldığında ise tam sızdırmazlık sağlar. Üst katlardaki kullanıcıları veya yangın koruma sistemini öncelikli konuma getirmek ve basıncın düşmesi engellenmek isteniliyorsa, bu modelin girişine Basınç Sabitleme Vanası monte edilmesi tavsiye edilir.

Bodrum Katı Depoları
Bodrum katında bulunan depolar, kullanıcıya farklı zorluklar oluşturabilir:
• Su kesilmesi kabul edilemez.
• Depo taşması, maliyetli ekipmanlara zarar verebilir.
• Gürültü seviyesi düşük tutulmalıdır.
• Şehir şebekesindeki basınç düşük olabilir.
Modelimiz, tüm bu zorlukların üstesinden gelebilir.

Bu Modelinin yanında sisteme aşağıdaki ürünlerin de monte edilmesini tavsiye eder:
[1 ] Pislik Tutucu: Pisliklerin sisteme girerek vanayı etkisiz hale getirmesine engel olur.
[2] 730-65 Basınç Sabitleme Vanası: Aşağı katlarda bulunan tüketicilerin kullandığı basıncın, şebeke basıncının altına düşmesini önler ve elektriksel koruma sağlar.
[3] 750-66-B Paralel Hat Vanası: Su girişinin kesintisiz olmasını sağlar.
[4] Flatör Montajı: Tank dışına montajı olanaklı kılar.

BASINÇ SABİTLEME / RELİEF VANALARI

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Basınç Sabitleme / Relief Vanaları, su dağıtım şebekelerini ve pompa istasyonlarını iki aşırı duruma karşı korur:
• Hatta paralel olarak monte edildiğinde, aşırı basıncı tahliye ederek şebekeyi korur.
• Hat üzerinde yerleştirildiğinde, minimum giriş basıncını koruyarak farklı basınç bölgelerini önemine göre sınıflandırır, boru hattının boşalmasını önler ve pompaya aşırı yük binmesine engel olur.
• Farklı basınç bölgelerini önem sırasına göre sınıflandırma
• Boru hattını kontrollü bir şekilde doldurmayı garanti etme
• Boru hattının boşalmasını engelleme
• Pompaya aşırı yük binmesini ve kavitasyon sorununu önleme
• Debinin, minimum pompa debisinin altına düşmesini önleme
• Şebekeyi aşırı basınçlardan koruma

ÖZELLİKLER
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.

Ekstra Özellikler
• Selenoid Kontrol
• Çekvalf Özelliği
• Hassas Pilot
• Seviye Kontrol ve Basınç Sabitleme Vanası
• Pompa Kontrol ve Basınç Sabitleme Vanası
• Pompa Sirkülasyon ve Basınç Sabitleme Vanası
• Elektrikli Çok Seviyeli Ayar Seçmeli
• Hassas Hidrolik Pozisyonlu
• Elektronik Basınç Sabitleme Vanası
• Basınç Sabitleyici ve Düşürücü Vana

ÇALIŞMA PRENSİBİ
1. Vana giriş basıncı, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın giriş basıncını hisseder.
b) Pilot, şebekedeki basınç düşümünü hissederek harekete geçer ve vananın üst haznesindeki basıncın yükselmesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve vananın giriş basıncını pilot ile tanımlanan değere yükseltir.

2. Vana giriş basıncı, pilot ile tanımlanan değerin üzerine çıkar:
a) Pilot, yüksek giriş basıncını hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana giriş basıncının pilot değerinin altına inmesine yol açar.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.

UYGULAMA
Pompaya Aşırı Yük Binmesini Önleme ve Kavitasyon Koruması

Vana, pompa çıkış basıncını sabitleyerek pompaya aşırı yük binmesini önler ve aşırı talep nedeniyle oluşan kavitasyon sorununu engeller. Pilotun hissetme girişi, pompa emiş hattına bağlandığında ise dönüşüp pompa emiş basıncını sabitleyen bir ürün haline gelir. Pompa emiş basıncının değişkenlik gösterdiği sistemlerde ise, pompa diferansiyel basıncını sabitleyerek pompa debisini limitlemek için kullanılır.

Basınç Bölgelerini Önemine Göre Sınıflandırma

Bu uygulamalar genellikle cazibeli sistemlerde kullanılır. Vana, alçak kotlardaki tüketimin fazla olduğu durumlarda, yüksek kotlarda bulunan bölgeleri, alçak kot- lardakilere göre daha önemli bir bölge olarak sınıflandırır. Böylece yüksek kotlardaki kullanıcılara su verilememesini engeller. Bu ürüne, basınç sabitleme özelliğinin yanında basınç düşürücü fonksiyonu da eklenerek Düşürme Vanası elde edilir. Böylelikle, talebin düşük olduğu durumlarda da alçak kotlardaki kullanıcılar, yüksek basınçtan korunmuş olur.

Boru Hattı Boşalması Önlenmesi

Boru hattının boşalması, su dağıtım şebekelerinde büyük bir sorun oluşturmaktadır. Aşağı eğimli hat boşalmasını önlemek için vananın pilot ayarı, sistemin en üst noktası ile vana arasındaki kot farkından dolayı oluşan basınç değerinin çok az üzerine ayarlanır. Böylelikle pompa çalışıp sisteme A basıncı uyguladığında, vana tamamen açılır. Pompa kapatıldığında ise basınç, pilot değerinin altına düşer. Böylece vana kapanarak hattın boşalmasını önler. Bir rezervuarın bulunduğu cazibeli sistemlerde ise rezervuarın sisteme uyguladığı B basıncı oldukça düşüktür. Ayrıca bu basınç, boru hattındaki sürtünme kuvveti dolayısıyla daha da düşmektedir. Dolayısıyla standart 730 Modeli, bu basınç değişimini hissedemeyebilir. Böyle durumlarda, oldukça düşük basınç kaybına sahip, hassaslığı ve ölçümü çok yüksek olan Hidrolik Pozisyonlu Basınç Sabitleme Vanası kullanılır.

Minimum Pompa Debisini Koruma

Vana, düşük talep durumunda yüksek pompa çıkışı dolayısıyla oluşan aşırı basıncı şebekeden tahliye eder. Sabit bir pompa çıkış basıncı elde etmek için, pompa çıkış debisi ile tüketim arasındaki fark, pompa emiş rezervuarına sirküle edilir.

Sirkülasyon vanaları, üzerlerindeki AP’nin ve su geçiş hızının çok yüksek olması ve çıkışlarındaki basıncın çok düşük olmasından dolayı ciddi kavitasyon problemlerine maruz kalırlar. Vanalar, bu koşullarda genellikle çok kısa süreli çalışmakta ise bile kavitasyon, vananın ömrünü azaltabilir. Bu sorunu çözmek için kavitasyon dayanımlı malzemeler, çıkış orifisi ve girişte bir basınç düşürücü vana kullanılabilir. Ayrıca bu gibi durumlarda sirkülasyon vanasının çapı da yükseltilebilir.

AYARLANABİLİR BASINÇ DÜŞÜRÜCÜ VANALAR

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Su dağıtım şebekelerinde hidrolik dengenin kurulması, sistem verimi için oldukça önemlidir. Basınç Düşürücü Vanalar, yüksek giriş basıncını, talep edilen sabit çıkış basıncına düşürerek bu verimin yükselmesini sağlayan vanalardır. Bu vanalar, şebeke verimi üzerinde oldukça etkili olduğu gibi, su şebekelerinde en çok kullanılan kontrol vanalarıdır.

UYGULAMA
• Sistemdeki talep ve giriş basıncındaki değişimlere bak maksızın basınç düşürme,
• Debi ve su kaçaklarının azaltılması,
• Kavitasyonun zararlı etkilerinden korunma,
• Vana açma ve kapatma sesinin azaltılması,
• Boru patlamalarını engelleme,
• Şebeke bakım maliyetlerinin azaltılması.

ÖZELLİKLER
Basınç Düşürücü Kontrol Vanaları,
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde yarı doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.

ÖZELLİKLER

• Selenoid Kontrol
• Çekvalf Özelliği
• Selenoid Kontrol ve Çekvalf Özelliği
• Hassas Pilot
• Acil Durum Basınç Düşürücü Vana
• Çıkış Basıncı Korumalı
• Elektrikli Çok Seviyeli Ayar Seçmeli
• 4R Tip Elektronik Çok Seviyeli Çıkış Basıncı Ayartı
• 4T Tip elektronik Çok Seviyeli Ayarlı
• Elektronik Basınç Düşürücü Vana

ÇALIŞMA PRENSİBİ

1. Vana çıkış basıncı, pilot ile tanımlanan değerin üzerine yükselir:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın çıkış basıncını hisseder.
b) Pilot, şebekedeki basınç yükselmesini hissederek hare kete geçer ve vananın üst haznesindeki basıncın yüksel mesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve vananın çıkış basıncını pilot ile tanımlanan değere indirir.

2. Vana çıkış basıncı, pilot ile tanımlanan değerin altına iner:
a) Pilot, düşük çıkış basıncını hissederek vananın üst haz nesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana çıkış basıncının pilot değerine yükselmesine yol açar.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.

UYGULAMA
Şehir Şebekeleri için Basınç Düşürücü Sistemler
Coğrafi topografya, uzaklık, talep miktarları, enerji mali yetleri ve rezervuar kapasitesi gibi parametreler dikkate alınarak tasarlanan şehir şebekeleri, farklı basınç alanları gerektirmektedir.

Konutlara ve rezervuara pompalama yapılan bir sistemde basınç, konutlar için yüksek gelmektedir. İşte bu nedenle, konut hattının önüne basınç düşürücü bir vana monte edilerek basınç, konutların kullanabileceği seviyelere indirilir.

Yüksek Katlı Binalarda Basınç Düşürücü Sistemler
Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edile meyecek bir durumdur.
• Vanalar, herhangi bir arıza durumunda suyun vereceği zararın, oldukça maliyetli olacağı yerlerde bulunmaktadır.
• Basınç düşürücü sistemler genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve bu vanaların oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binanın alt katlarındaki hatlar, üst katlara göre daha fazla basınç altında bulunmaktadır. Fakat binanın tüm katlarında basınç sabit tutulmalıdır. Bu sebeple alt katlara yerleştirilen basınç düşürücü vanalar, büyük basınç farklarıyla baş etmek zorundadır.

Basınç Düşürücü Vanaları, tüm bu ihtiyaçları karşılamak için tasarlanmıştır.
[A] Yüksek kat basınç düşürücü sistemi
[B] Alçak kat basınç düşürücü sistemi
[C] Bodrum rezervuar seviye kontrol sistemi
[D] Çatı rezervuarı seviye kontrol sistemi
[E] İçme suyu pompalama sistemi
[F] Yangın koruma pompalama sistemi
[G] Yüksek kat pompalama sistemi

TAVSİYE EDİLEN MONTAJ BİÇİMİ
