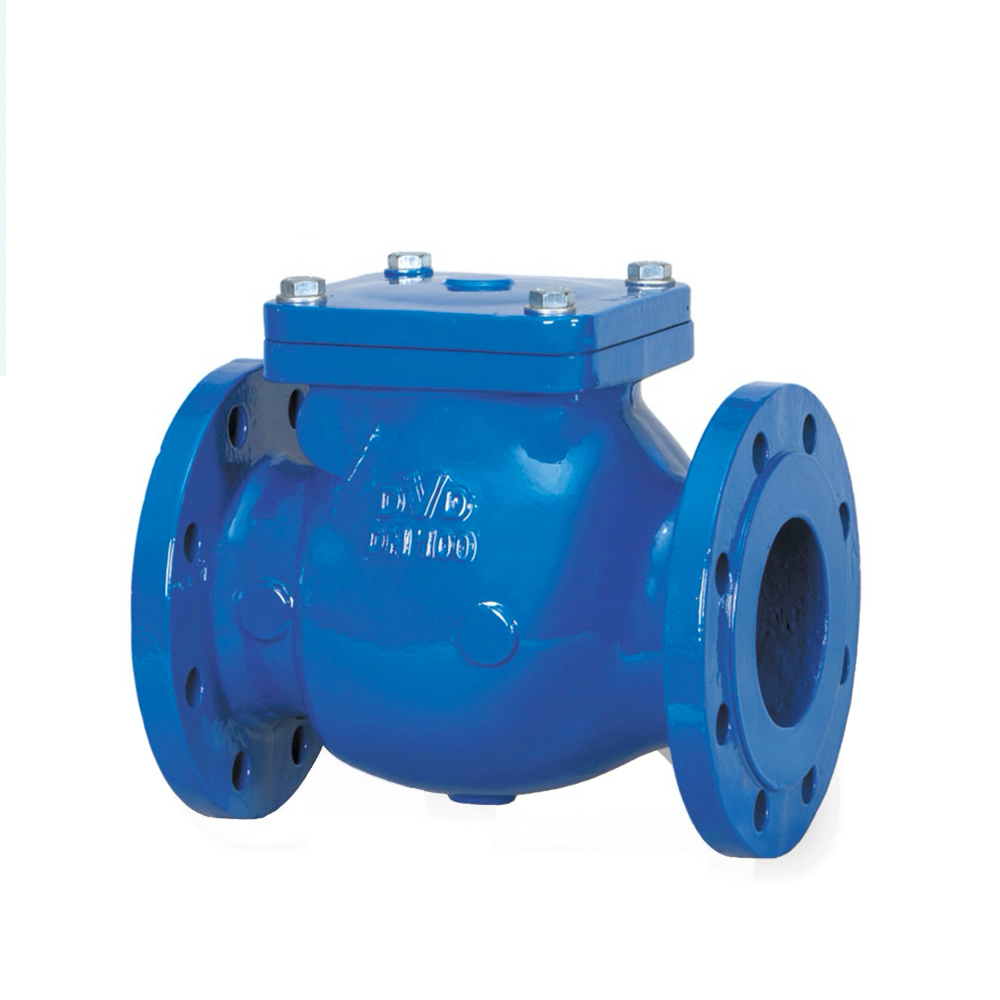

EN 558-1 SERİ 10 (BS 5153) ÇALPARA ÇEKVALF

Çekvalflerin Basınç Kayıp Eğrileri

Çalpara Çekvalfleri, herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan akışkanın geri dönüşünü önlemek için kullanılan vanalardır. Çalpara Çekvalf sızdırmazlık sistemi sayesinde geri akış esnasında tam sızdırmazlık sağlar. Normal su akışının yaşandığı durumlarda ise klapenin tasarımı sayesinde basınç kaybı minimuma indirgenir.

ÖZELLİKLER
Tasarımından dolayı Çalpara Çekvalfleri
• Yatay, dikey ve dikey olmayan konumlarda da monte edilebilir.
• Çalışma Basınç Değerleri: PN10, PN16, PN25
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.
• İçme suyu şebekelerinde de güvenle kullanılabilir.
• Pis su sistemlerinde sıkışma yaratmadan güvenle kullanılabilir.

Boya:
DN40-400 – Elektrostatik Epoksi Mavi, DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.

GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
• Opsiyonel malzemelerle deniz suyu gibi en zorlu koşullarda bile çalışma imkanı sağlanmakta.
• Metal – metal, metal – EPDM sızdırmazlık yüzey opsiyonları.
• 25 bar’a kadar çalışma basıncı ile her zaman güvende olacaksınız.
• DN 1000 çapına kadar yapılan üretim, tüm ihti­ yaçları karşılayabilmekte.
• Akışkanın geri akışını önlemek için kullanılan farklı aksesuarlar ile optimum çalışma koşulu oluşturulmaktadır.
• Lütfen PN25 L uzunluğu için aşağıdaki tabloyu kontrol ediniz

Çalpara Çekvalfleri, sistemde herhangi bir geri akış yaşandığında tam sızdırmaz bir şekilde kapanmak için tasarlanmıştır. Normal akış durumunda ise klape açılarak düzenli bir akış sağlar ve basınç kaybını minimuma indirger. Sistemde basınç değişimi yaşandığı takdirde ve akışkan geri dönerken, klape harekete geçer ve vanayı kapatır. DOĞUŞ aksesuarları sayesinde klapenin daha yavaş veya daha hızlı kapanması sağlanabilir.

, ,

İlgili ürünler

tilting-cekvalf
tilting-cekvalf-tc
Devamını oku

TİLTİNG ÇEKVALF

UYGULAMA
Tilting Tip Çekvalfleri çalışma koşullarında düşük akış kaybı yaratması ve kapalı konumda tam sızdırmazlığı sağlaması için tasarlanmıştır. Bu çekvalfler pompa istasyonlarında yaygın olarak kullanılırlar.

ÖZELLİKLER
• Yatay ve dikey montaja uygun
• İçme suyu uygulamaları
• Kol-Karşı ağırlıklı tasarım
• Tek veya çift taraflı kol-karşı ağırlık opsiyonu
• Kol hareketinin tehlike yaratmasını önlemek için, isteğe bağlı koruyucu kafes
• Pozisyon ve alarm bilgisi için, isteğe bağlı limit siviç
• Darbesiz, yumuşak kapanma için isteğe bağlı hidrolik damper

HIZLI REAKSİYON VE DAMPER
Tilting Tip Çekvalfleri akışa göre hareket eden çift eksantrik klape tasarımına sahiptir. Bu özellik sebebiyle klape akış değişikliklerine hızlı tepki gösterir ve düşük akış koşullarında dahi açılabilir. Hidrolik damperli modelde kapanma hızı kullanıcı tarafından ayarlanarak, darbesiz, yumuşak kapanma temin edilebilir.

UZUN ÖMÜRLÜ PARLATILMIŞ PASLANMAZ KAYNAK DOLGU GÖVDE SİTİ
Gövde sit yüzeyi paslanmaz kaynak dolgu yöntemi ile imal edilmiştir. Kaynak dolgu işlemi Otomatik kaynak robotu ile gerçekleştirilir ve penetrant kontrolden geçen paslanmaz yüzey hassas bir şekilde parlatılır. Bu yöntem ile paslanmaya ve aşınmaya dayanıklı sızdırmazlık yüzeyi elde edilir.

Tilting Tip Çekvalfleri tasarım özelliği olarak her iki tarafta da mil bağlantısına sahiptir. Karşı ağırlık isteğe bağlı sağ veya sol tarafa monte edilebilir. Ek olarak limit siviç, damper gibi aksesuarlar uygulanabilir.

Devamını oku
YAYLI-ÇALPARA-ÇEKVALF
Devamını oku

YAYLI ÇALPARA ÇEKVALF

Çekvalflerin Basınç Kayıp Eğrileri

Karşı ağırlıklı çekvalfler, klapenin geri akış vanaya ulaşmadan önce kapanıp darbe oluşmasını önler. Fakat bu sorunu çözmek için tek yöntem karşı ağırlık değildir. DOĞUŞ VANA, karşı ağırlıklı çekvalflere alternatif bir çözüm daha sunuyor: Yaylı Çekvalfler; bu üründe yay, klapeye kuvvet uygulayıp vananın kapanmasını sağlar. Dolayısıyla normal akış esnasında akışkan, yay kuvvetini yenip ilerler. Sistemdeki debi azaldığında ise vana geri akış yaşanmadan kapanır ve darbe oluşumunu engeller.

Devamını oku
DİP-KLAPESİ
DİP-KLAPESİ-tc
Devamını oku

DİP KLAPESİ

Çekvalflerin Basınç Kayıp Eğrileri

Dip Klapeleri, pompa emiş tarafına monte edilmekte ve akışkanın geri dönüşünü önlemektedir. Dip Klapesi sızdırmazlık sistemi sayesinde geri akış esnasında %100 sızdırmazlık sağlanır. Bu sayede pompanın emiş haznesi her zaman akışkan ile dolu kalır. Normal akışın yaşandığı durumlarda ise glob tasarım sayesinde minimum basınç kaybı yaşanır. Vanaya monte edilmiş filtre, sisteme partikül girişini önleyerek partiküllerin sistemde herhangi bir zarara yol açmasını önler.

Çalışma Basınçları: PN10, PN16, PN25, PN40

Boya:
DN50-400 – Elektrostatik Epoksi Mavi, DN450-600 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.

BAKIM SORUN OLMAKTAN ÇIKIYOR
Dip Klapeleri, rezervuar içerisinde, pompa emiş borusuna monte edilir. Kısacası vana, akışkanın içerisinde çalışır ki bu yüzden dip klapelerinin bakımı oldukça zordur. İşte bu nedenle, kullanıcılar ürün seçerken oldukça dikkatli davranmalı, yıllar boyunca bakım gerektirmeyecek kaliteli ürünler seçmelidir. DOĞUŞ Dip Klapeleri, bu gibi durumlar için mükemmel bir çözümdür.Ayrıca ürün tasarımı, firmanın geçmişteki köklü tecrübelerine dayanarak gerçekleştirilmektedir.

GLOB TASARIM – MİNİMUM BASINÇ KAYBI
DOĞUŞ Dip Klapeleri glob şekilde tasarlanmıştır. Bu şekilde, klape dikey olarak açıldığında, nominal çap da oransal olarak büyümekte ve vanadan geçen debiyi sabit tutmaktadır. Bu tasarım ile basınç kaybı minimuma indirgenir ve su akışı bozulmadan ilerlemeye devam eder.

FİLTRE ARALIKLARI – FARKLI İHTİYAÇLAR İÇİN FARKLI FİLTRE KAPASİTELERİ
DOĞUŞ Dip Klapelerinde kullanılan filtreler galvanize edilmiş çelikten üretilmektedir. Bu malzeme sayesinde zorlu koşullarda çalışma sağlanmakta ve ürün yıllarca dayanımını kaybetmemektedir. Farklı ihtiyaçlarınız için farklı filtre aralıkları kullanıp, ürünün pislik tutma kapasitesini değiştirebilir.

FİLTRE TEMİZLİĞİ HİÇ BU KADAR KOLAY OLMAMIŞTI,
dip klapelerinde opsiyonel olarak filtreyi otomatik temizlemek için geri-yıkama sistemi sunmak­ tadır. Bu sistem sayesinde filtre temizlemek artık çok kolay!

Dip Klapeleri, pompa kapatıldığında emme borusunda oluşan geri akışı önlemek için tasarlanmıştır. Ürün, yaylı klape sistemi sayesinde çalpara çekvalflere oranla çok daha hızlı tepki gösterir ve geri akış vanaya ulaşmadan kapanarak sessiz ve darbesiz bir kapanma sağlar. Ayrıca, vananın sızdırmazlığı kauçuk malzeme ile sağlanır ve bu da %100 sızdırmazlığı garanti eder. Filtre fonksiyonu sayesinde ise dip klapesi, sisteme partikül girişini önleyerek sistemdeki önemli cihazların zarar görmesine engel olur. Dip Klapeleri glob tasarıma sahip olup, minimum basınç kaybı oluşturur ve sisteme, akış yukarı olacak şekilde, dikey pozisyonda monte edilir.

Devamını oku

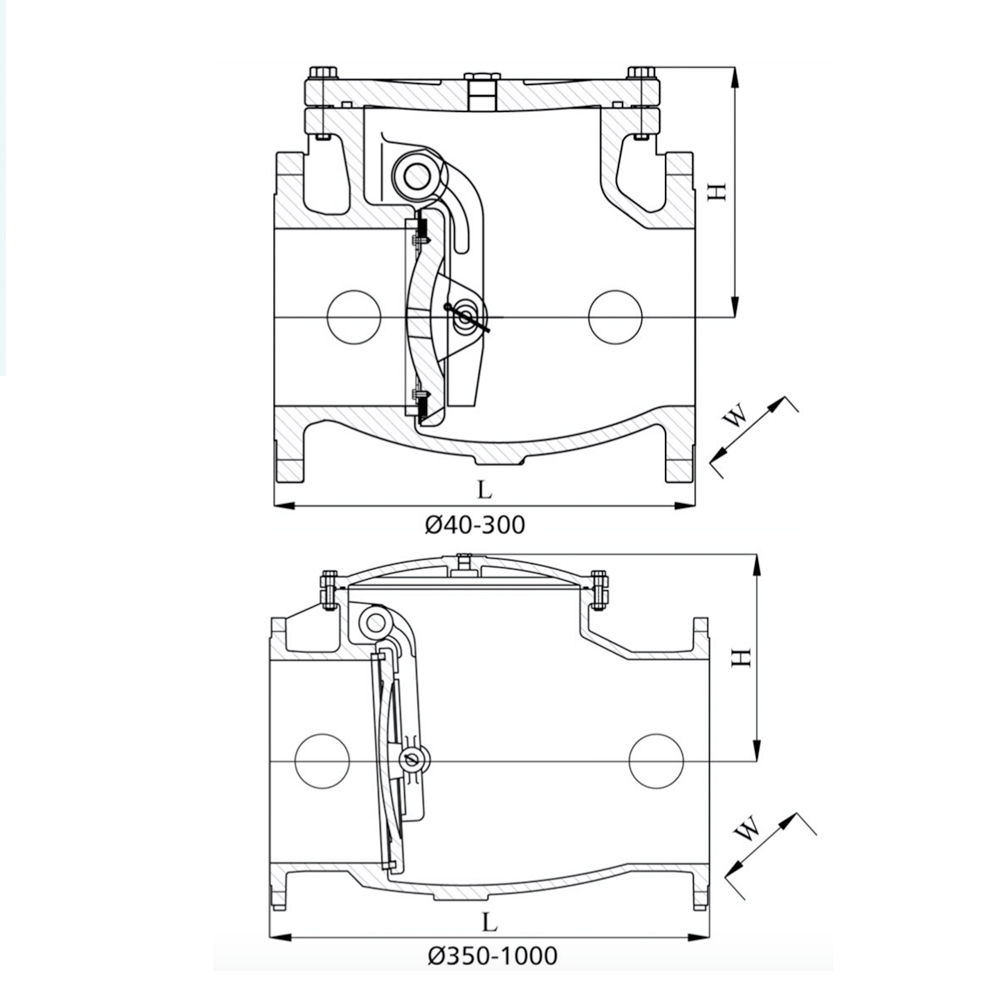

EN-558-1-SERİ-10-(BS-5153)-ÇALPARA-ÇEKVALF
EN-558-1-SERİ-10-(BS-5153)-ÇALPARA-ÇEKVALF-tc
Devamını oku

EN 558-1 SERİ 48 (DİN 3202 – F6) ÇALPARA ÇEKVALF

Çekvalflerin Basınç Kayıp Eğrileri

Çalpara Çekvalfleri, herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan akışkanın geri dönüşünü önlemek için kullanılan vanalardır. Çalpara Çekvalf sızdırmazlık sistemi sayesinde geri akış esnasında tam sızdırmazlık sağlar. Normal su akışının yaşandığı durumlarda ise klapenin tasarımı sayesinde basınç kaybı minimuma indirgenir.

ÖZELLİKLER
Tasarımından dolayı Çalpara Çekvalfleri
• Yatay, dikey ve dikey olmayan konumlarda da monte edilebilir.
• Çalışma Basınçları: PN10, PN16, PN25, PN40, PN64
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.
• İçme suyu şebekelerinde de güvenle kullanılabilir.
• Pis su sistemlerinde sıkışma yaratmadan güvenle kullanılabilir.

Boya:
DN40-400 – Elektrostatik Epoksi Mavi DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.

GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
• Opsiyonel malzemelerle deniz suyu gibi en zorlu koşullarda bile çalışma imkanı sağlanmakta.
• Metal – metal, metal – EPDM sızdırmazlık yüzey opsiyonları.
• DN 1000 çapına kadar yapılan üretim, tüm ihti­ yaçları karşılayabilmekte.
• Akışkanın geri akışını önlemek için kullanılan farklı aksesuarlar ile optimum çalışma koşulu oluşturulmaktadır.

Çalpara Çekvalfleri, sistemde herhangi bir geri akış yaşandığında tam sızdırmaz bir şekilde kapanmak için tasarlanmıştır. Normal akış durumunda ise klape açılarak düzenli bir akış sağlar ve basınç kaybını minimuma indirger. Sistemde basınç değişimi yaşandığı takdirde ve akışkan geri dönerken, klape harekete geçer ve vanayı kapatır. Aksesuarları sayesinde klapenin daha yavaş veya daha hızlı kapanması sağlanabilir.

Devamını oku
