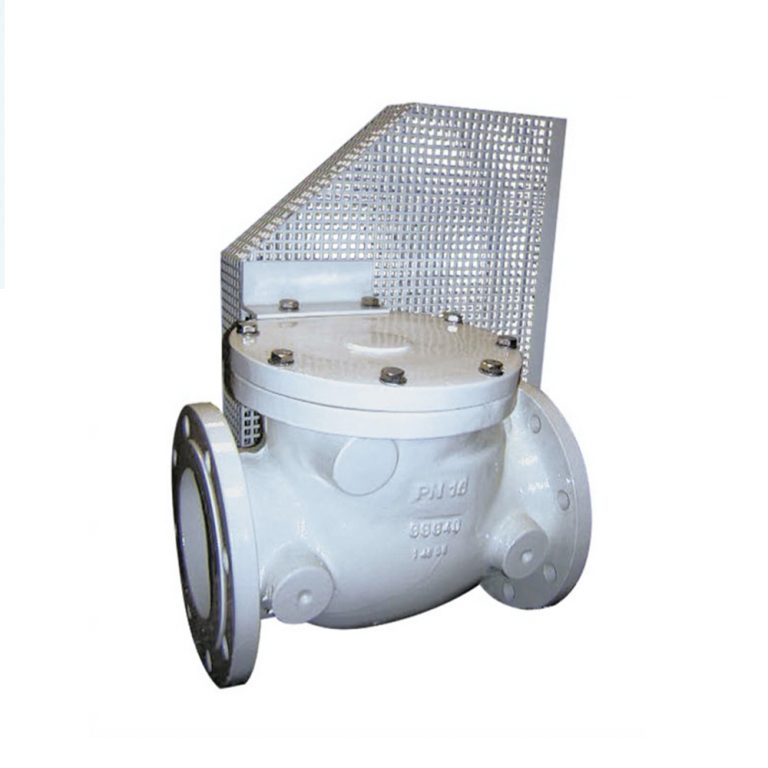

Karşı ağırlıklı bir çekvalfte ağırlık kolu, klapenin konumuna göre yukarı ve aşağı hareket eder. Bu durum, ağırlık kolu vananın dışarısında ve korumasız olduğu için sorun yara tabilir. Ağrılık kolu, sorunsuz bir çalışma için serbest olarak hareket etmek durumunda ve hareket menzilinde herhangi bir cisim bulunmamalıdır. Bu sorunu çözmek ve ağırlığın konumunun yetkisiz kişiler tarafından değiştirilmesini önlemek için DOĞUŞ VANA, karşı ağırlıklı çekvalfleri opsi yonel koruma kafesi ile sunmaktadır. Kafes, ağırlığı koru yarak kolun serbest hareketini sağlar. Aynı zamanda kafes, kolun ani hareketlerine karşı vananın yakınında bulunan kişileri korur. Bilindiği gibi ani bir geri akış ile kol hızlı bir şekilde, habersiz harekete geçmektedir. Kafes, böyle bir durum sonucu oluşabilecek kazaların önüne geçer.
Silent Çekvalfleri, pompa çıkışına monte edilerek herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan, akışkanın geri dönüşünü önlemek için kullanılan vanalardır. Silent Çekvalf sızdırmazlık sistemi sayesinde, geri-akış esnasında tam sızdırmazlık sağlar. Normal akışın yaşandığı durumlarda ise, glob tasarım sayesinde minimum basınç kaybı oluşur.
ÖZELLİKLER
Tasarımından dolayı Silent Çekvalfleri
• Yatay ve dikey olmayan konumlarda da monte edilebilir,
• Çalışma Basınçları: PN10, PN16, PN25, PN40
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.
• İçme suyu şebekelerinde de güvenle kullanılabilir.
Boya:
DN80-400 – Elektrostatik Epoksi Mavi, DN450-600 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
GLOB TASARIM – MİNİMUM BASINÇ KAYBI
Silent Çekvalfler glob şekilde tasarlanmıştır. Bu şekilde, klape dikey olarak açıldığında, nominal çap da oransal olarak büyümekte ve vanadan geçen debiyi sabit tutmaktadır. Bu tasarım ile basınç kaybı minimuma indirgenir ve su akışı bozulmadan ilerlemeye devam eder.
DARBE OLUŞUMUNU ÖNLEYEN “SESSİZ” ÇEKVALFLER
Silent Çekvalfleri sessiz bir şekilde kapanır. Klape, merkezden kılavuzlu olup yay mekanizması ile desteklenmektedir. Bu sistem sayesinde pompa kapandığında, klape geri akış yaşanmadan, aniden kapanır ve sızdırmazlık sağlar. Kısacası klape geri dönen akışkanın çarpması ile değil, kendiliğinden kapanır. Böylelikle de vana kapanırken gürültü çıkmaz ve şebekede darbe oluşmaz.
GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
• Opsiyonel malzemelerle deniz suyu gibi en zorlu koşullarda bile çalışma imkanı sağlanmakta.
• DN 600 çapına kadar yapılan üretim, tüm ihtiyaçları karşılayabilmekte.
• 40 bar’a kadar çalışma basıncı ile her zaman güvende olacaksınız.
Silent Çekvalfleri, herhangi bir geri akış yaşandığında, tam sızdırmaz bir şekilde kapanmak için tasarlanmıştır. Çalpara çekvalflere oranla çok daha hızlı tepki gösterir ve sessiz kapanır. Ayrıca, vananın sızdırmazlığı kauçuk malzeme ile sağlanır. Bu da %100 sızdırmazlığı garanti eder. Yaylı sistem sayesinde klape, geri akış vanaya ulaşmadan önce kapanır. Dolayısıyla sistemde, vana kapanması nedenli darbe koşulları oluşmaz. DOĞUŞ Silent Çekvalfleri, glob tasarıma sahip olmakla basınç kaybını minimuma indirger ve tüm konumlarda monte edilebilir.
Çalpara Çekvalfleri, herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan akışkanın geri dönüşünü önlemek için kullanılan vanalardır. Çalpara Çekvalf sızdırmazlık sistemi sayesinde geri akış esnasında tam sızdırmazlık sağlar. Normal su akışının yaşandığı durumlarda ise klapenin tasarımı sayesinde basınç kaybı minimuma indirgenir.
ÖZELLİKLER
Tasarımından dolayı Çalpara Çekvalfleri
• Yatay, dikey ve dikey olmayan konumlarda da monte edilebilir.
• Çalışma Basınç Değerleri: PN10, PN16, PN25
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.
• İçme suyu şebekelerinde de güvenle kullanılabilir.
• Pis su sistemlerinde sıkışma yaratmadan güvenle kullanılabilir.
Boya:
DN40-400 – Elektrostatik Epoksi Mavi, DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
• Opsiyonel malzemelerle deniz suyu gibi en zorlu koşullarda bile çalışma imkanı sağlanmakta.
• Metal – metal, metal – EPDM sızdırmazlık yüzey opsiyonları.
• 25 bar’a kadar çalışma basıncı ile her zaman güvende olacaksınız.
• DN 1000 çapına kadar yapılan üretim, tüm ihti yaçları karşılayabilmekte.
• Akışkanın geri akışını önlemek için kullanılan farklı aksesuarlar ile optimum çalışma koşulu oluşturulmaktadır.
• Lütfen PN25 L uzunluğu için aşağıdaki tabloyu kontrol ediniz
Çalpara Çekvalfleri, sistemde herhangi bir geri akış yaşandığında tam sızdırmaz bir şekilde kapanmak için tasarlanmıştır. Normal akış durumunda ise klape açılarak düzenli bir akış sağlar ve basınç kaybını minimuma indirger. Sistemde basınç değişimi yaşandığı takdirde ve akışkan geri dönerken, klape harekete geçer ve vanayı kapatır. DOĞUŞ aksesuarları sayesinde klapenin daha yavaş veya daha hızlı kapanması sağlanabilir.
Çalpara Çekvalfleri, herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan akışkanın geri dönüşünü önlemek için kullanılan vanalardır. Çalpara Çekvalf sızdırmazlık sistemi sayesinde geri akış esnasında tam sızdırmazlık sağlar. Normal su akışının yaşandığı durumlarda ise klapenin tasarımı sayesinde basınç kaybı minimuma indirgenir.
ÖZELLİKLER
Tasarımından dolayı Çalpara Çekvalfleri
• Yatay, dikey ve dikey olmayan konumlarda da monte edilebilir.
• Çalışma Basınçları: PN10, PN16, PN25, PN40, PN64
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.
• İçme suyu şebekelerinde de güvenle kullanılabilir.
• Pis su sistemlerinde sıkışma yaratmadan güvenle kullanılabilir.
Boya:
DN40-400 – Elektrostatik Epoksi Mavi DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
• Opsiyonel malzemelerle deniz suyu gibi en zorlu koşullarda bile çalışma imkanı sağlanmakta.
• Metal – metal, metal – EPDM sızdırmazlık yüzey opsiyonları.
• DN 1000 çapına kadar yapılan üretim, tüm ihti yaçları karşılayabilmekte.
• Akışkanın geri akışını önlemek için kullanılan farklı aksesuarlar ile optimum çalışma koşulu oluşturulmaktadır.
Çalpara Çekvalfleri, sistemde herhangi bir geri akış yaşandığında tam sızdırmaz bir şekilde kapanmak için tasarlanmıştır. Normal akış durumunda ise klape açılarak düzenli bir akış sağlar ve basınç kaybını minimuma indirger. Sistemde basınç değişimi yaşandığı takdirde ve akışkan geri dönerken, klape harekete geçer ve vanayı kapatır. Aksesuarları sayesinde klapenin daha yavaş veya daha hızlı kapanması sağlanabilir.
