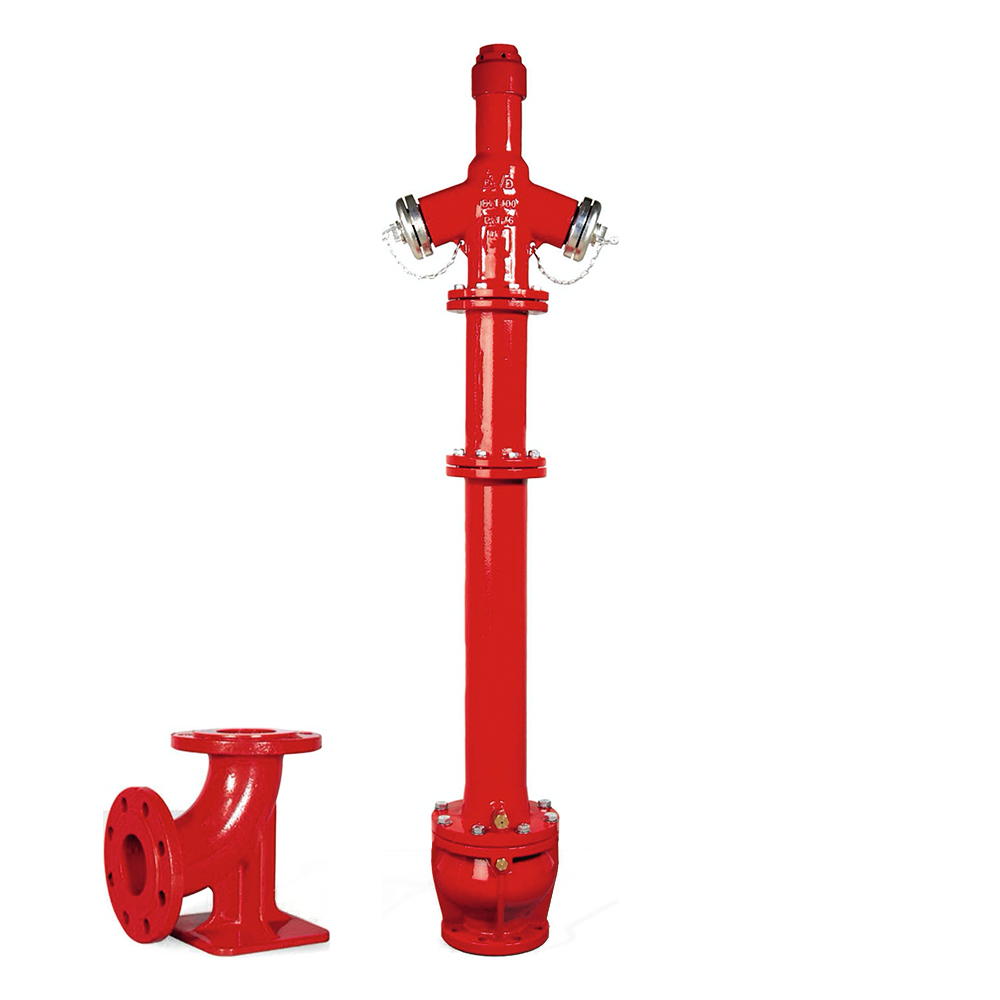

YER ÜSTÜ YANGIN HİDRANTI

Hidrantlarda Basınç Kayıp Eğrileri

Yangın Hidrantları, fabrika, depo, konut alanları, yeşil alan ve endüstriyel bölgeler gibi riskli alanlarda, yangın durumunda yetkililerin su ihtiyaçlarını karşılamaları ve yangına hızlı tepki verebilmeleri için tasarlanmıştır.

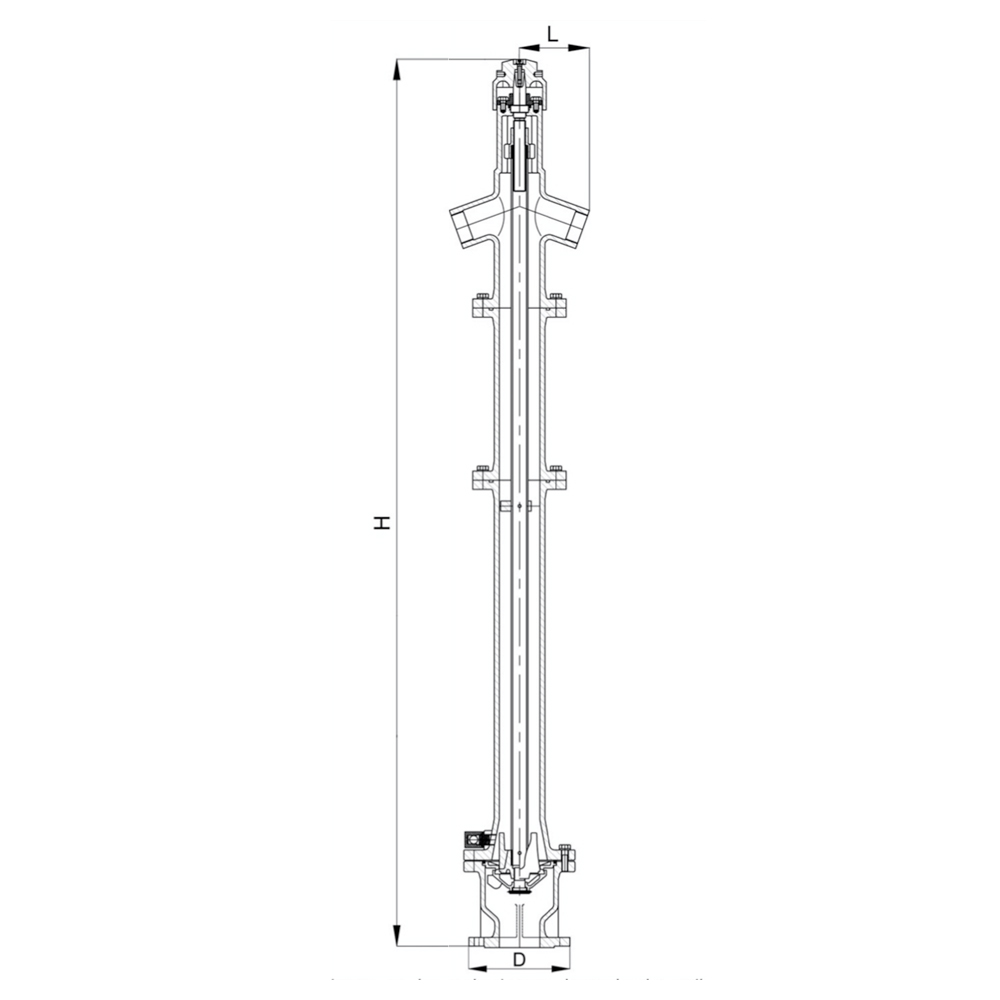

Yer üstü Yangın Hidrantları, pik döküm gövde, vana mekanizması ve bu mekanizmaya kontrol eden milden oluşmaktadır. Hidrantın kafası saat yönüne döndürüldüğü taktirde mil, klapeyi akış yönüne itmekte ve vanayı kapatmaktadır. Tersi bir durumda ise klape akış yönünde hareket ederek hidrantı oransal bir şekilde açmaktadır.

Boya:

Tüm RAL Renkleri Mevcuttur.
İçme suyu onaylı boya mevcuttur.

STANDARTLARA UYGUN TASARIM
DOĞUŞ Yangın Hidrantları, TS 2821/1 a, TS EN 14384 ve TS stan dartlarına uygun olarak, DOĞUŞ Üretim Tesislerinde üretilmekte dir.

HİDRANT GÖVDESİ – DERİNDE BULUNAN ŞEBEKELER İÇİN ESNEK YÜKSEKLİK UZUNLUKLARI
DOĞUŞ VANA, üç ayrı uzunlukta yangın hidrantları üretmektedir. Donma tehlikesini önlemek amacıyla derine konuşlandırılmış su şebekelerine ulaşabilmek için kullanıcılar, uzun yangın hidrantları talep etmektedir. DOĞUŞ VANA’da, bu gibi şebekeler için kullanılabilecek, farklı uzunluk alternatifleri bulabilirsiniz.

DRENAJ SİSTEMİ – DONMAYA KARŞI EN ETKİLİ ÇÖZÜM
Sıcaklığın sıfırın altında seyrettiği bölgelerde, yangın hidrantlarının içerisinde bulunan su donabilir. Bu da, yangın esnasında büyük bir sorun teşkil etmektedir. Ayrıca, donmanın etkisiyle hacmi büyüyen su, hidrant gövdesine zarar verebilir. Böyle bir durumu önlemek için DOĞUŞ Yangın Hidrantları, otomatik drenaj sistemi (Anti-frost parçası) ile donatılmıştır. Bu sistem, hidrant kullanılırken otomatik olarak kapanır ve hidrant kapatıldığında açılarak gövde içerisindeki suyu tahliye eder. Böylelikle, gövde içerisinde donacak su kalmaz.

V-PORT TASARIMI – TÜRBÜLANS VE BASINÇ KAYBI MİNİMUMA İNDİRGENDİ
DOĞUŞ Yerüstü Yangın Hidrantlarında, V-Port tasarımına sahip sızdırmazlık klapesi bulunmaktadır. Böylelikle düşük türbülans, kavitasyon değerleri ve düşük basınç kaybı elde edilmektedir. Ayrıca V-Port tasarımı, debiyi düzenlemekte ve türbülans, gürültü ve darbe durumları önlenmekte, böylece hidrantın ömrü uzamaktadır.

YER ÜSTÜ MONTAJ – İHTİYAÇ DUYULDUĞUNDA HER ZAMAN GÖZ ÖNÜNDE
Hidrantın yer üstünde bulunması, ürünü her zaman görünür kılar. Böylelikle, ihtiyaç duyulduğu durumda hidrant her zaman ulaşılabilir bir yerde bulunmaktadır. Özellikle yoğun kar yağan bölgelerde hidrantın yer altında kaybolması sorun olmaktan çıkıyor.

İlgili ürünler

YER ALTI YANGIN HİDRANTI

Hidrantlarda Basınç Kayıp Eğrileri

Yer altı Yangın Hidrantları, pik döküm gövde, vana mekanizması ve bu mekanizmayı kontrol eden milden oluşmaktadır. Hidrantın kafası saat yönüne döndürüldüğü taktirde mil, klapeyi akış yönünde hareket ettirerek hidrantı oransal bir şekilde açmaktadır.

Boya:

Tüm RAL Renkleri Mevcuttur.
İçme suyu onaylı boya mevcuttur.

STANDARTLARA UYGUN TASARIM
DOĞUŞ Yangın Hidrantları, TS 2821/1 a, TS EN 14339 ve TS standartlarına uygun olarak, DOĞUŞ Üretim Tesislerinde üretilmekte dir.

MONOBLOK HİDRANT GÖVDESİ
DOĞUŞ Yer altı yangın hidrantlarını rakiplerinden ayıran bir özelliği de monoblok gövdeye sahip olmasıdır. Hidrantın alt parçası gövde ile bir bütün olup herhangi bir bağlantı elemanına ihtiyaç duymaz. Bu sebepten dolayı bir cıvata bağlantısı yapılmamakta ve olası korozyon ve su sızıntısı sorunları ortadan kaldırılmaktadır. Ayrıca monoblok tasarım sayesinde ürün daha hafif olmaktadır.

DRENAJ SİSTEMİ – DONMAYA KARŞI EN ETKİLİ ÇÖZÜM
Sıcaklığın sıfırın altında seyrettiği bölgelerde, yangın hidrantlarının içerisinde bulunan su donabilir. Bu da, yangın esnasında büyük bir sorun teşkil etmektedir. Ayrıca, donmanın etkisiyle hacmi büyüyen su, hidrantın gövdesine zarar verebilir. Böyle bir durumu önlemek için DOĞUŞ Yangın Hidrantları, otomatik drenaj sistemi ile donatılmıştır. Bu sistem, hidrant kullanılırken otomatik olarak kapanır ve hidrant kapatıldığında açılarak gövde içerisindeki suyu tahliye eder. Böylelikle, gövde içerisinde donacak su kalmaz.

YER ALTI MONTAJ – DIŞ DARBELERE KARŞI KORUMA
Yer altı yangın hidrantlarının en önemli avantajlarından birisi de adından da anlaşılabileceği gibi yer altında bulunmasıdır. Hidrant, bir vana odası içerisinde, dış etkilere karşı korumalı olarak bulunmaktadır. Dolayısı ile herhangi bir trafik kazasına veya kasıtlı hasar verme koşullarına karşı koruma sağlanmıştır. Ayrıca hidrantın yer altında bulunması dolayısı ile hidrantın yerini sadece yetkili kişiler bilmekte ve yetkisiz kullanım olasılığı düşmektedir.

C TİPİ SULAMA HİDRANTI 1-2 ÇIKIŞLI

Hidrantlarda Basınç Kayıp Eğrileri

Sulama Hidrantları beş ana fonksiyon gerçekleştirmek için tasarlanmıştır:
• Su dağıtım şebekesine bağlantı
• Basınç regülasyonu
• Debi kontrolü
• Su tüketimi ölçümü
• Açma ve kapatma fonksiyonu

Boya:
Tüm RAL Renkleri Mevcuttur.
İçme suyu onaylı boya mevcuttur.

NOZUL
C Tipi Sulama Hidrantlarında standart olarak iki nozul bulunmaktadır. Fakat talebe göre ürün, tek bir nozul ile de sunula bilir. Dirsek şeklindeki bu nozullar, hidrant çıkışlarına yuvarlak bir flanş ile bağlanmaktadır. Eğer çıkış kullanılmıyorsa, buraya kör bir flanş bağlanarak sızdırmazlık sağlanır. Sayaç, debi limitörü ve basınç regülatörü standart olarak nozulun üzerinde bulunmakta, fakat talebe göre her bir eleman nozuldan çıkartılabilmektedir. Ana gövde üzerindeki vana, su akışını engelleyerek nozulda bakım veya değişiklik yapmaya olanak tanır.

BASINÇ REGÜLATÖRÜ
DOĞUŞ Basınç Regülatörü, fabrikada ayarlanmış olup kartuş tipin- dedir ve tüm DOĞUŞ Nozullarından kolaylıkla sökülebilir. Bu aksesuarın amacı, kullanıcıyı değişken su şebeke basınçlarından korumak ve çıkıştan sabit, basınçlı bir akış elde etmektir. DOĞUŞ Basınç Regülatörünün ayar toleransı %0-20’dir ve 3, 3.5, 4, 4.5, 5, 6, 7.5, 9.5 bara ayar yapılması mümkündür. Lütfen debinin sıfır olduğu durumlarda basınç regülasyonunun yapılamayacağını unutmayınız.

DEBİ LİMİTÖRÜ
DOĞUŞ Debi Limitörü, yüksek debide şekil değiştiren kauçuk malze meden yapılmaktadır. Böylece debi limitörü, farklı debi değerlerinde çapını değiştirerek istenilen çıkış debisini sabit olarak kullanıcıya sunar.
DOĞUŞ Debi Limitörleri, 10, 12, 15, 18 ve 20 It/sn olarak mevcuttur ve ayar toleransları %0-20’dir.

SAYAÇ
DOĞUŞ Sayaçları, ventüri tip olup m3 cinsinden ölçüm yapmakta ve her zaman su içerisinde çalışmaktadır. Böylelikle ölçümler, düşük debi lerde bile hassas olmaktadır. Bu sayaçların toleransı +-%5’dir. DOĞUŞ Sayaçları, özel plastik maddeden imal edilmekte, UV güneş ışını ve sıcaklığa karşı dayanıklıdır. Ayrıca, kalın cam lens ve koruma kapağı, sayacı darbelere karşı korur.

Sulama hidrantları, su dağıtım şebekesine bağlantı yapmak, basınç regülasyonu, debi kontrolü ve sayaç fonksiyonlarını gerçekleştirmek için kullanılır. Hidrantlardaki özel kapatma mekanizması, volan döndürüldüğünde oransal debi düşümü/artışı sağlar ve sistemde hidrant kapanması nedenli darbe oluşmasını önler. Hidrantlar, derin su şebekelerine bağlantı yapılması için opsiyonel anti-frost borusu ile ve hidrant kapatıldıktan sonra içinde kalan suyu otomatik olarak tahliye edip su donmasının ürüne zarar vermesini önleyen opsiyonel otomatik drenaj vanası ile sunulmaktadır.

B TİPİ SULAMA HİDRANTI 1-2 ÇIKIŞLI

Hidrantlarda Basınç Kayıp Eğrileri

Boya:

Tüm RAL Renkleri Mevcuttur.

NOZUL
B Tipi Sulama Hidrantlarında standart olarak iki nozul bulunmaktadır. Fakat talebe göre ürün, tek bir nozul ile de sunulabilir. Dirsek şeklindeki bu nozullar, hidrant çıkışlarına üçgen şeklinde bir flanş ile bağlanmaktadır. Eğer çıkış kullanılmıyorsa, buraya kör bir flanş bağlanarak sızdırmazlık sağlanır. Sayaç, debi limitörü ve basınç regü latörü standart olarak nozulun üzerinde bulunmakta, fakat talebe göre her bir eleman nozuldan çıkartılabilmektedir. Ana gövde üzerindeki vana, su akışını engelleyerek nozulda bakım veya değişiklik yapmaya olanak tanır.

DEBİ LİMİTÖRÜ
DOĞUŞ Debi Limitörü, yüksek debide şekil değiştiren kauçuk malze meden yapılmaktadır. Böylece debi limitörü, farklı debi değerlerinde çapını değiştirerek istenilen çıkış debisini sabit olarak kullanıcıya sunar. DOĞUŞ VANA, debi limitörleri için iki alternatif sunar:
a. Standart Debi Limitörü: 5 bar ve altındaki şebeke basınçları
b. Yüksek Basınç Debi Limitörü: 10 bar ve altındaki şebeke basınçları

DOĞUŞ Debi Limitörleri, 2-10 It/sn olarak mevcuttur ve ayar tole ransları 3 It/sn debi değerinin altı için %0-30, 3 It/sn debi değeri ve üzeri için %0-20’dir. Yüksek Basınç Debi Limitörleri, 6, 7.5 ve 9.5 bar basınç regülatörleri ile kullanılmaktadır.

A TİPİ SULAMA HİDRANTI 1-4 ÇIKIŞLI

Hidrantlarda Basınç Kayıp Eğrileri

Boya:
Tüm RAL Renkleri Mevcuttur.

NOZUL
DOĞUŞ A Tipi Sulama Hidrantlarında standart olarak dört nozul bulunmaktadır. Fakat talebe göre ürün, daha az nozul ile sunulabilir. Dirsek şeklindeki bu nozullar, hidrant çıkışlarına üçgen şeklinde bir flanş ile bağlanmaktadır. Eğer çıkış kullanılmıyorsa, buraya kör bir flanş bağlanarak sızdırmazlık sağlanır. Sayaç, debi limitörü ve basınç regüla törü standart olarak nozulun üzerinde bulunmakta, fakat talebe göre her bir eleman nozuldan çıkartılabilmektedir. Ana gövde üzerindeki vana, su akışını engelleyerek nozulda bakım veya değişiklik yapmaya olanak tanır.

DEBİ LİMİTÖRÜ
DOĞUŞ Debi Limitörü, yüksek debide şekil değiştiren kauçuk malze meden yapılmaktadır. Böylece debi limitörü, farklı debi değerlerinde çapını değiştirerek istenilen çıkış debisini sabit olarak kullanıcıya sunar. DOĞUŞ VANA, debi limitörleri için iki alternatif sunar:
a. Standart Debi Limitörü: 5 bar ve altındaki şebeke basınçları
b. Yüksek Basınç Debi Limitörü: 10 bar ve altındaki şebeke basınçları
