UYGULAMA

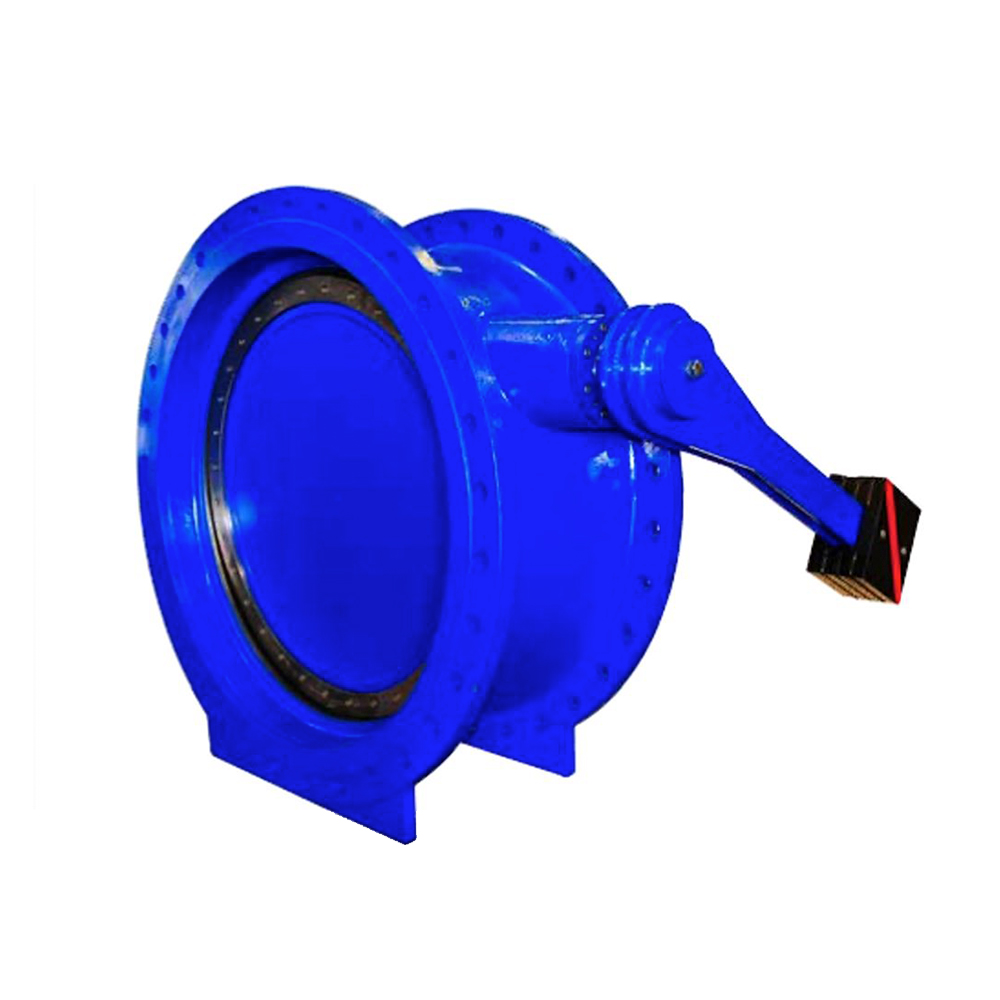

Tilting Tip Çekvalfleri çalışma koşullarında düşük akış kaybı yaratması ve kapalı konumda tam sızdırmazlığı sağlaması için tasarlanmıştır. Bu çekvalfler pompa istasyonlarında yaygın olarak kullanılırlar.
ÖZELLİKLER
• Yatay ve dikey montaja uygun
• İçme suyu uygulamaları
• Kol-Karşı ağırlıklı tasarım
• Tek veya çift taraflı kol-karşı ağırlık opsiyonu
• Kol hareketinin tehlike yaratmasını önlemek için, isteğe bağlı koruyucu kafes
• Pozisyon ve alarm bilgisi için, isteğe bağlı limit siviç
• Darbesiz, yumuşak kapanma için isteğe bağlı hidrolik damper
HIZLI REAKSİYON VE DAMPER

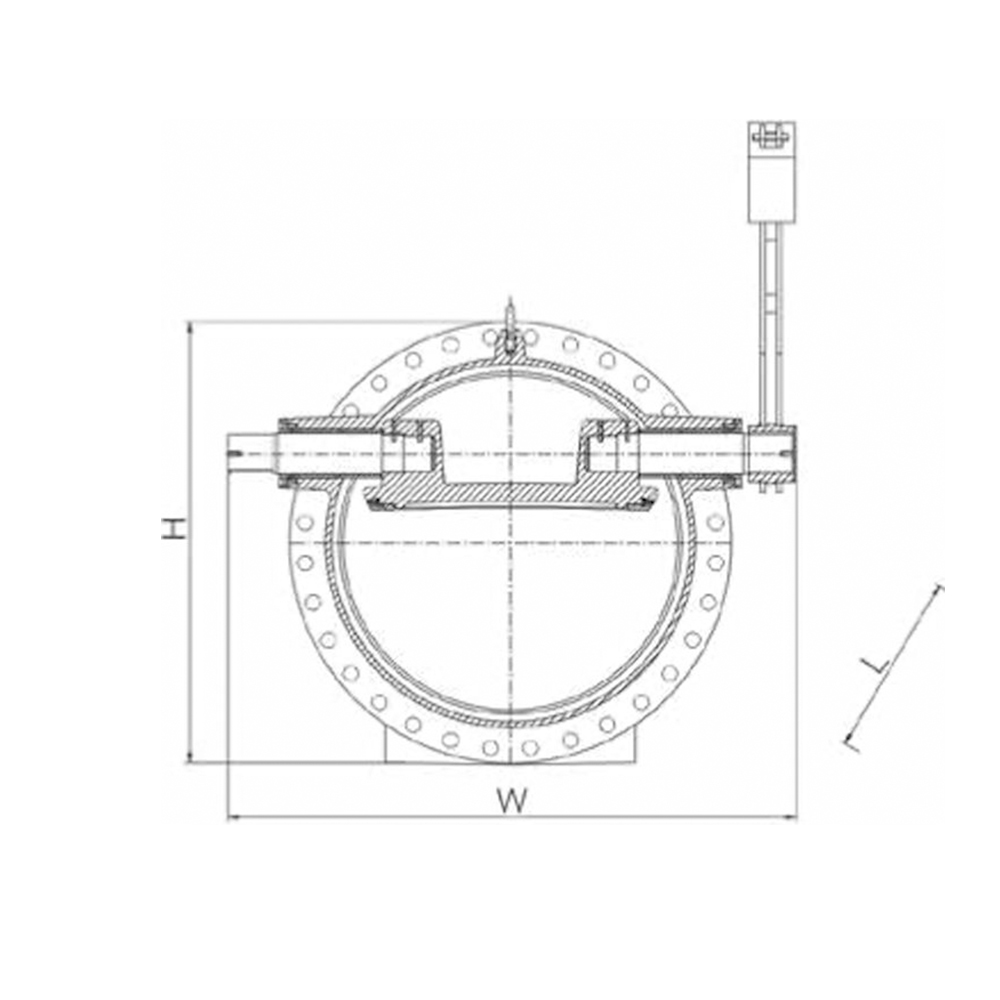

Tilting Tip Çekvalfleri akışa göre hareket eden çift eksantrik klape tasarımına sahiptir. Bu özellik sebebiyle klape akış değişikliklerine hızlı tepki gösterir ve düşük akış koşullarında dahi açılabilir. Hidrolik damperli modelde kapanma hızı kullanıcı tarafından ayarlanarak, darbesiz, yumuşak kapanma temin edilebilir.
UZUN ÖMÜRLÜ PARLATILMIŞ PASLANMAZ KAYNAK DOLGU GÖVDE SİTİ
Gövde sit yüzeyi paslanmaz kaynak dolgu yöntemi ile imal edilmiştir. Kaynak dolgu işlemi Otomatik kaynak robotu ile gerçekleştirilir ve penetrant kontrolden geçen paslanmaz yüzey hassas bir şekilde parlatılır. Bu yöntem ile paslanmaya ve aşınmaya dayanıklı sızdırmazlık yüzeyi elde edilir.
Tilting Tip Çekvalfleri tasarım özelliği olarak her iki tarafta da mil bağlantısına sahiptir. Karşı ağırlık isteğe bağlı sağ veya sol tarafa monte edilebilir. Ek olarak limit siviç, damper gibi aksesuarlar uygulanabilir.
DOĞUŞ Çekvalfleri sistemde oluşan geri akışı önlemek için kullanılır. Fakat bu durum, bazı sistemlerde sorun yara tabilir. Pompanın kapatılması durumunda sızdırmaz şekilde kapanan çekvalf, pompanın emme borusunda hiç akışkan kalmamasına yol açabilir. Bu da pompanın tekrar çalışmamasına yol açar. Emme borusunda akışkanın bulunmaması, çözülmesi oldukça zor bir sorun yaratır. Çünkü bu hattı tekrar akışkanla doldurabilmek için ya rezervuardan su çekilmeli, ya da sıkıca kapalı bulunan çekvalf açılmalıdır. DOĞUŞ VANA, bu gibi sorunların oluşabileceği sistemlere, By-passlı Çekvalf önermektedir. Bu ürün ile böyle bir sorun yaşandığında, kullanıcı sadece by-pass vanasını açarak emme hattını doldurabilir ve sistemin tekrar çalışmasını kolaylıkla sağlayabilir. Sistem tekrar çalışmaya başlayınca ise by-pass vanasını kapatarak sistemi normal düzenine geri sokabilir.
Karşı ağırlıklı bir çekvalfte ağırlık kolu, klapenin konumuna göre yukarı ve aşağı hareket eder. Bu durum, ağırlık kolu vananın dışarısında ve korumasız olduğu için sorun yara tabilir. Ağrılık kolu, sorunsuz bir çalışma için serbest olarak hareket etmek durumunda ve hareket menzilinde herhangi bir cisim bulunmamalıdır. Bu sorunu çözmek ve ağırlığın konumunun yetkisiz kişiler tarafından değiştirilmesini önlemek için DOĞUŞ VANA, karşı ağırlıklı çekvalfleri opsi yonel koruma kafesi ile sunmaktadır. Kafes, ağırlığı koru yarak kolun serbest hareketini sağlar. Aynı zamanda kafes, kolun ani hareketlerine karşı vananın yakınında bulunan kişileri korur. Bilindiği gibi ani bir geri akış ile kol hızlı bir şekilde, habersiz harekete geçmektedir. Kafes, böyle bir durum sonucu oluşabilecek kazaların önüne geçer.
Lift Çekvalfleri, herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan akışkanın geri dönüşünü önlemek için kullanılan vanalardır. Yay destekli, kısa klape hareketli sızdırmazlık mekanizması ile DOĞUŞ Lift Çekvalfleri, geri dönüş vanaya ulaşmadan tam sızdırmazlık sağlar. Normal su akışının yaşandığı durumlarda ise, Y tipi gövde tasarımı sayesinde basınç kaybı minimuma indirgenir. Lift Çekvalfleri, hızlı tepkisi sayesinde, genellikle ani kapanma dolayısıyla oluşan darbeleri önlemek amacı ile kullanılır.
Çalışma Basınçları: PN10, PN16, PN25
Boya:
DN50-400 – Elektrostatik Epoksi Mavi, DN450-500 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
KAPAK – BAKIM HİÇ BU KADAR KOLAY OLMAMIŞTI
Lift Çekvalfleri, sızdırmazlık contası, yay, mil ve klape de dahil olmak üzere, tüm parçaları tutan bir kapağa sahiptir. Dolayısı ile tüm bu parçaları, sadece birkaç cıvata sökerek, bir bütün olarak vanadan ayırmak olukça kolaydır. Vanada geriye kalan ise sadece vana gövdesidir. Bu fonksiyon sayesinde bakım için tüm vanayı boru hattından sökmenize gerek kalmaz. Sadece kapağı sökün, parçalara bakımını yapın ve kapağı tekrar monte edin!
Y TİPİ GÖVDE – OPTİMUM BASINÇ KAYBI
Lift Çekvalflerin en önemli özelliklerinden birisi de Y Tip gövdesidir. Vana, sıvı akışını bozmayacak şekilde, maksimum akış için tasarlanmıştır. Bu da olukça düşük basınç kayıplarına (Lütfen Teknik Detay sayfasına bknz.) yol açmaktadır. Bilindiği gibi basınç kayıpları, bir çok sistemin tasarımında dikkat edilmesi gereken, oldukça önemli bir husustur ve çekvalf seçimleri de basınç kayıp eğrileri göz önünde bulundurularak yapılmalıdır. Y Tipi gövdesi sayesinde DOĞUŞ Lift Çekvalfleri, tasarımcılara düşük basınç kayıp değerleri ile büyük kolaylıklar sunmaktadır. Tüm bunların yanında Y Tipi gövde tasarımı, akışın bozulmaması sonucu kavitasyonu azaltmakta ve vananın yaşam süresi yük selmektedir.
YAY TAKVİYELİ KISA KLAPE HAREKETİ – DARBE PROBLEMLERİ SON BULUYOR
Standart çekvalflerdeki en önemli sorunlardan bir tanesi de geri akış durumunda klapenin yavaş kapanmasıdır. Bu durumlarda klape, geri akış ile birlikte kapanarak sistemde darbe oluşturur. Lift Çekvalf, bu sorunu merkezden kılavuzlu yay mekanizması ve kısa klape hareketi ile çözmektedir. Geri akış anında yay, klapeyi, akış vanaya ulaşmadan önce kapatır. Bu da klapenin akışla birlikte kapanarak oluşturacağı darbeyi ve darbe sonucunda sistemde oluşacak zararları önler.
Lift Çekvalflerinde, giriş basıncının artmasıyla hareket eden bir klape mekanizması bulunur. Giriş basıncında azalma yaşandığında, geri akış vanaya ulaşmadan klape kapanır. Vananın klape hareket yolunun kısa olması dolayısıyla, klape çok hızlı tepki verebilir. Bu da, sistemdeki darbe riskini azaltır. Lift Çekvalfleri, merkezden kılavuzlu yay mekanizmasına sahiptir ve klape sızdırmazlık yüzeyi kauçuktur. Vana gövdesindeki sızdırmazlık yüzeyi ise bronz veya opsiyonel paslanmaz çelik olup, bu yüzey değiştirilebilmektedir. Vana, istenildiğinde pozisyon indikatörü ve limit switch ile donatılabilmekte ve gövde, boru hattından sökülmeden vanaya bakım yapılabilmektedir.
Çalpara Çekvalfleri, herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan akışkanın geri dönüşünü önlemek için kullanılan vanalardır. Çalpara Çekvalf sızdırmazlık sistemi sayesinde geri akış esnasında tam sızdırmazlık sağlar. Normal su akışının yaşandığı durumlarda ise klapenin tasarımı sayesinde basınç kaybı minimuma indirgenir.
ÖZELLİKLER
Tasarımından dolayı Çalpara Çekvalfleri
• Yatay, dikey ve dikey olmayan konumlarda da monte edilebilir.
• Çalışma Basınç Değerleri: PN10, PN16, PN25
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.
• İçme suyu şebekelerinde de güvenle kullanılabilir.
• Pis su sistemlerinde sıkışma yaratmadan güvenle kullanılabilir.
Boya:
DN40-400 – Elektrostatik Epoksi Mavi, DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
• Opsiyonel malzemelerle deniz suyu gibi en zorlu koşullarda bile çalışma imkanı sağlanmakta.
• Metal – metal, metal – EPDM sızdırmazlık yüzey opsiyonları.
• 25 bar’a kadar çalışma basıncı ile her zaman güvende olacaksınız.
• DN 1000 çapına kadar yapılan üretim, tüm ihti yaçları karşılayabilmekte.
• Akışkanın geri akışını önlemek için kullanılan farklı aksesuarlar ile optimum çalışma koşulu oluşturulmaktadır.
• Lütfen PN25 L uzunluğu için aşağıdaki tabloyu kontrol ediniz
Çalpara Çekvalfleri, sistemde herhangi bir geri akış yaşandığında tam sızdırmaz bir şekilde kapanmak için tasarlanmıştır. Normal akış durumunda ise klape açılarak düzenli bir akış sağlar ve basınç kaybını minimuma indirger. Sistemde basınç değişimi yaşandığı takdirde ve akışkan geri dönerken, klape harekete geçer ve vanayı kapatır. DOĞUŞ aksesuarları sayesinde klapenin daha yavaş veya daha hızlı kapanması sağlanabilir.
