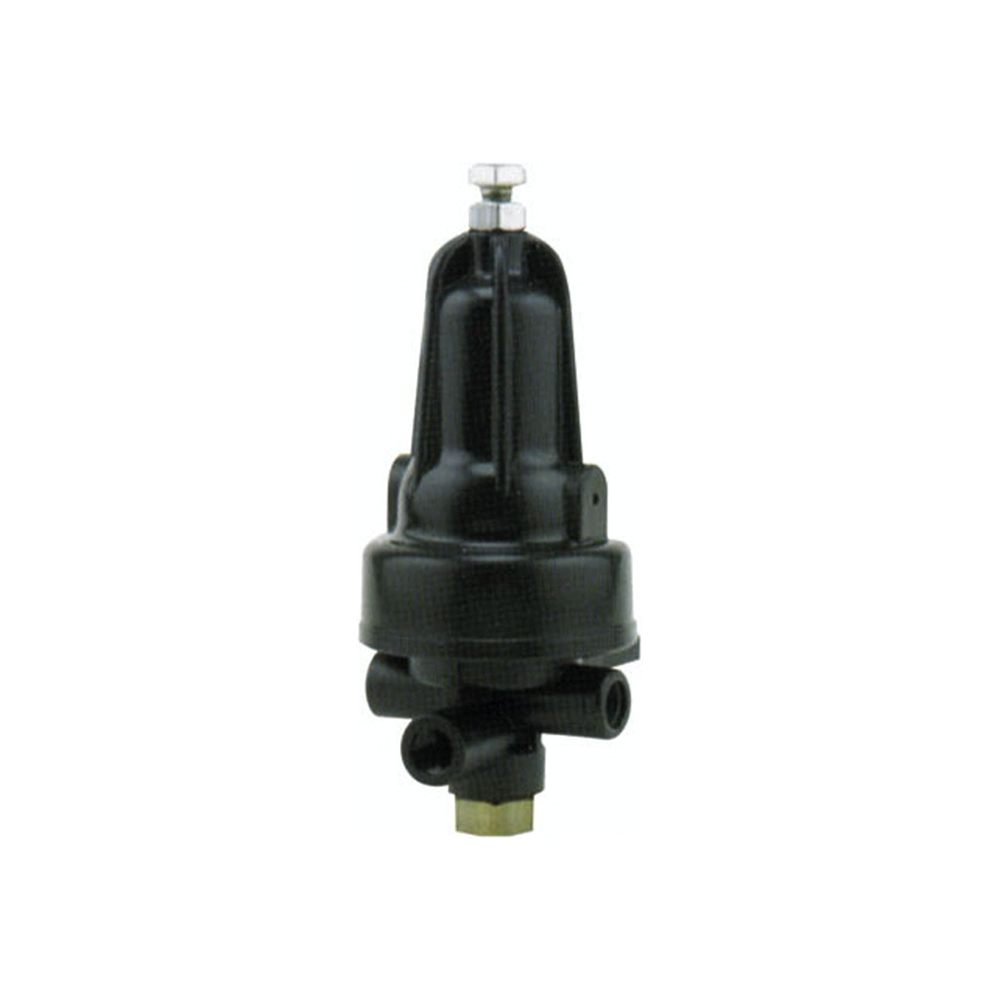

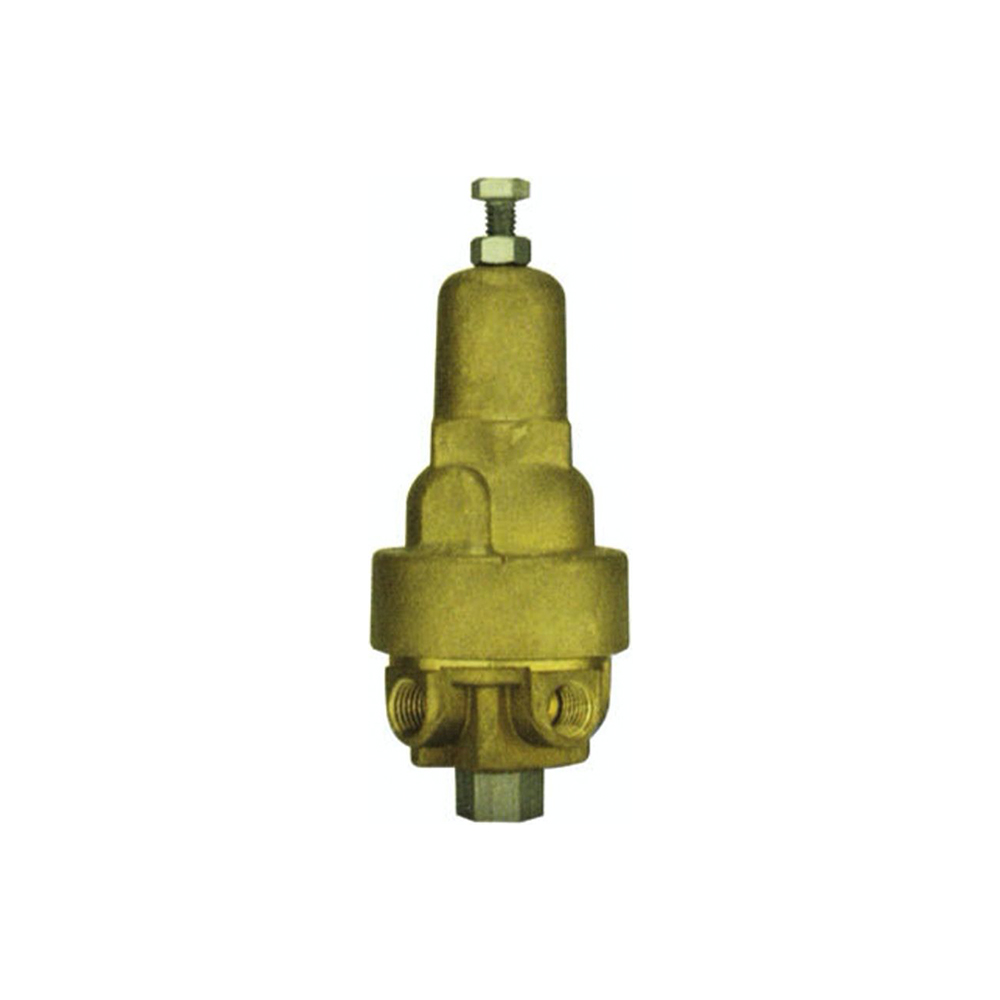

Pilot, iki yollu kontrol hattının tüm özelliklerini tek bir gövdede birleştiriyor. Ürün, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili bir kontrol elemanıdır. Basınç sabitleme/relief hattında çalıştırıldığında, giriş basıncı ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını açar.
Bağlantılar
0 – Çıkış
1 – Hissetme / Monometre
2 – Hissetme / Monometre
3 – Vana kontrol haznesi
4 – Giriş (dahili kısıtlama yolu ile)
Basınç Sabitleme / Relief Vanaları, yedi fonksiyon gerçekleştirmek için tasarlanmıştır;
• Değişken debi ve çıkış basıncına bakmaksızın minimum giriş ba sıncını sabitlemek veya maksimum ayar basıncı aşıldığında şebe kedeki aşırı basıncı tahliye etmek,
• Basınç bölgeleri sınıflandırması,
• Kontrollü şebeke dolumu,
• Boru hattının boşalmasını önleme,
• Kavitasyondan ve pompaya aşırı yük binmesinden korunma,
• Debinin pompa minimum debisinin altına düşmesini önleme,
• Aşrı basınca karşı koruma.
ÖZELLİKLER
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.
Basınç Sabitleme / Relief Vanaları hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve basınç değişimlerini hisseden bir pilottan oluşmaktadır. Vana, şebekeye montaj şekline göre iki farklı amaç için kullanılabilir. Ana hatta monte edilen vana, şebekedeki değişken talebe ve çıkış basıncına bakmaksızın giriş basıncını sabit bir değerde tutar. Sirkülasyon hattına monte edilen vana ise, şebekedeki aşırı basıncı tekrar pompa emme rezervuarına tahliye eden bir relief vana olarak çalışır. Böylece kullanıcı, hiç su kay betmeden sabit bir pompa çıkış basıncı elde eder.
Dikey Flatörlü Seviye Kontrol Vanaları, değişken debiye bakmaksızın depo su seviyesi belirtilen minimum seviyeye ulaştığında tam açılan, seviye belirtilen maksimum seviyeye ulaştığı zaman ise sızdırmaz olarak kapanan kontrol vanalarıdır. Flatör ile vanayı birbirinden sökmek ve takmak oldukça kolaydır. Bu sayede mekanik flatörlü vanalarda oluşan bakım ve montaj sorunları bu modelde bulunmaz. Flatör ile vanayı birbirinden ayırarak farklı noktalara monte etmek, kullanıcılar için büyük kolaylık sağlar.
• Depo dolumu
– Düşük giriş basıncına sahip depolar
– Düşük gürültü talep eden sistemler
– Enerji maliyetinin önemli olduğu sistemler – Su kalitesinin düşük olduğu sistemler
• Depo çıkışı
– Şebekeye su aktarımı
– Pis su temizleme sistemleri
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Hidrolik flatörü sayesinde düşük kaliteli suda kullanılmaya uygundur.
• Diğer seviye kontrol vanalarına oranla oldukça sessiz çalışır.
• Vana ve flatöre kolay erişim sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
ÇALIŞMA PRENSİBİ 1. Depo su seviyesi, vana ayar değerinin üzerine yükseliyor:
a) Çubuğa [2] bağlı flatör [1], üst sınır noktasına [3] ulaşıyor.
b) Flatör, çubuğu yukarı yönde ittirerek flatör pilotunun [5] pozisyonunu değiştirir.
c) Flatör pilotu, vana üst haznesinde [6] basınç oluşturur ve vana alt haznesini [7] atmosfere tahliye eder. Böylece vana sızdırmaz bir şekilde kapanır.
d) Pilot, flatör aşağı sınır noktasına [4] ulaşana kadar aynı pozisyonda kalır.
2. Depo su seviyesi, vana ayar değerinin altına iniyor:
a) Flatör, alt sınır noktasına ulaşarak pilotun pozisyonun değiştirir.
b) Flatör pilotu vana alt haznesine su girişini sağlar ve üst haznedeki basıncı tahliye eder. Böylece vana tam açık pozisyona ulaşır.
c) Pilot, flatör üst sınır noktasına ulaşana kadar aynı pozisyonda kalır.
d) İsteğe bağlı olarak, 10″ ve üzeri çaptaki vanalarda, vanalara tepki süresini düşürmek için iki adet Üç Yollu Hidrolik Vana [8 ve 9] eklenebilir.
UYGULAMA Altyapı Depoları
İdeal bir depo tasarımı, standart vanaları çalıştırmak için gereken ekstra pompalama basıncını en aza indirgeyerek pompa maliyetini azaltan bir seviye kontrol vanası seçmeyi gerektirir. Bu model, en düşük basınçlarda bile tam açılmayı, maksimum debi kapasitesini ve güvenli kapanmayı garanti eder. Ürün, sisteme tasarım aşamasında veya değişen ihtiyaçlar sonucunda dahil edilmelidir.
Üst Kottaki Depoya Su Pompalama
Basıncın pompa ile sağlandığı bir depo siste minde, kullanıcılar depo dolumundan daha önceliklidir. Sisteminizde bu önceliği yaratmak için şebekeye 753-66 Seviye Kontrol ve Basınç Sabitleme Vanası monte edebilirsiniz.
Alt Kottaki Depoyu Cazibe ile Doldurma
Bir deponun, alt kottaki kullanıcılara basınç sağladığı ve aynı zamanda alt kottaki bir başka depoyu doldurduğu sistemlerde, kullanıcılar depo dolumuna göre öncelikli olmalıdır. Standart bir seviye kontrol ve basınç sabitleme “ vanasının basınç değerini tanımlamak oldukça zordur çünkü vananın çalışması gereken çok küçük bir diferansiyel basınç aralığı bulunmaktadır.
Çözüm: Dolum esnasında basıncı kontrol etmek yerine, kullanıcılara yeterli basınç gelmesine dikkat ederek Seviye ve Debi Kontrol Vanası monte ediniz.
Pompa Kontrol Vanaları, pompa başlatma ve kapatma sonucu oluşan ani debi değişimlerini önleyerek pompa, boru hattı ve diğer sistem elemanlarını korur. “Aktif Çekvalf” özelliği ise, darbenin oluşturacağı zararları önlemek yerine, şebekede darbe oluşumunu önleyen bir özelliktir.
• Pompa açma ve kapama etkilerini önler:
– Tek sabit hızlı pompa
– Sabit hızlı pompa grubu (ekleme ve değiştirme) – Değişken hızlı pompa grubu (ekleme)
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Yaylı çekvalf olarak da kullanılabilirler.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
Ekstra Özellikler
• Basınç Düşürücü
• Debi Kontrol
• Pompa Sürkülasyon Kontrol
• Derin Kuyu Elektrik Pompa Kontrol
• Tam Güç açma ve Kapanma
• Elektronik Kontrol
• Basınç Sabitleyici ve Basınç Düşürücü
ÇALIŞMA PRENSİBİ
1. Pompa, kullanıcı tarafından çalıştırılır:
a) Elektriklenmemiş solenoid [1], vana üst haznesini [2] vana çıkışı na bağlıyor.
b) Giriş basıncı yükselerek vana klapesine yukarı yönde kuvvet uygu luyor.
c) Vana üst haznesindeki basınç, vana çıkışına tahliye ediliyor ve va na yavaş bir şekilde açılıyor.
2. Pompa, kullanıcı tarafından kapatılır:
a) Standart bir çekvalf kullanılan sistemlerde, kapatma komutu direkt olarak pompaya gider ve sistemde ani kapanmaya yol açar.
b) Fakat aktif çekvalfli sistemlerde kapatma komutu kontrolörüne [3] gider ve bu ünite, kontrol vanasının selenoidini elektriklendirir.
c) Selenoid, vana üst haznesini basınçlandırır ve vananın yavaş bir şekilde kapanmasını sağlar.
d) İndikatör çubuğu [4] aşağı inerek limit switch’i [5] aktive eder.
e) Limit switch, kontrolöre pompayı kapatması için sinyal gönderir ve sistemin aniden kapanmasını önler.
f) Sistem parametreleri normal koşullara döndüğünde, kontrolör selenoidin elektriğini keser ve limit switchi bir sonraki komut için sıfırlar.
3. Elektrik kesilmesi halinde:
a) Giriş basıncı düşerek, diyafram [6] ile klapenin [7] dengelenmesini sağlar.
b) Yay [8], klapeyi aşağı yönde iter ve akış yön değiştirmeden vanayı kapatır.
c) Çekvalf [9], çıkış basıncının üst hazneye girmesini sağlarken, diğer çekvalf [10] basıncı üst haznede hapseder. Böylece vana, bir son raki durum için sıfırlanmış olur.
UYGULAMA Bu sistemde, pompa istasyonu şebekeye bir kollektör yoluyla pompalama yapmaktadır. Her bir pompa çıkışına monte edilen Pompa Kontrol Vanası, aşağıdaki durumların oluşmasına yol açar:
• Darbenin oluşturacağı zararları önlemek yerine, darbenin oluşmasının önlenmesi
• Darbesiz pompa açma ve kapama yapılması
• Çalışan pompaları değiştirirken darbe oluşmasının önlenmesi
• Değişken hızlı pompayı geciktirerek sabit hızlı ilave pompanın açılıp kapanmasına tepki vermesini sağlaması.
Pompa Sirkülasyon ve Basınç Sabitleme Vanası
Pompa Sirkülasyon ve Basınç Sabitleme Vanası, ana hatta paralel bağlanarak standart pompa istasyonlarına “aktif çekvalf” özelliği kazandırır. Ürün,
• Ana hat çapına uygun büyüklükte bir kontrol vanasının mevcut olmadığı veya çok maliyetli olduğu büyük çaplı boru hatlarında,
• Mekanik çekvalfe sahip eski sistemlerde,
• Sistem tasarımının mekanik çekvalf gerektirdiği durumlarda kullanılmaya uygundur.
Pompa başlama ve kapanma durumları esnasında , sıfırdan %100’e kadar tüm pompa çıkış debisini emme rezervuarına sirküle edebilir. Böylelikle pompa çıkış basıncı sabit tutulur ve bu sayede standart mekanik çekvalfin yavaşça açılıp kapanarak şebekede darbe oluşmasını önlemiş olur:
• Pompa açıldığında, kontrol vanası yavaşça kapanarak mekanik çekvalf giriş basıncını arttırır.
• Pompa kapanmadan önce, kontrol vanası yavaşça açılarak mekanik çekvalf giriş basıncını düşürür. Tam bir yönetim için, tüm sistem elemanlarının koordinasyonunu sağlayan bir kontrolör gerekmektedir.
ÖZELLİKLER
DOĞUŞ 600 mm – 900 mm Hidrolik Kontrol Vanaları,
• Şebeke basıncı ile çalışmaktadır.
• Yüksek kavitasyon direnci göstermektedir.
• Hızlı açılma ve darbesiz kapanma özelliği göstermektedir.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Bağımsız, darbesiz çekvalf özelliğine sahiptir.
EKSTRA ÖZELLİKLER
• Selenoid Kontrol Vanası
• Basınç Düşürücü Vana
• Basınç Sabitleme / Relief Vanası
• Darbe Önleme Vanası
• Pompa Kontrol Vanası
• Pompa Sirkülasyon Vanası
• Seviye Kontrol Vanası
• Çekvalf
• Debi Kontrol Vanası
• Boru Patlama Kontrol Vanası
• Kombinasyon Modelleri
BOYUT TABLOSU
UYGULAMA
• Büyük Çaplı Basınç Sabitleme ve Düşürme Sistemleri
