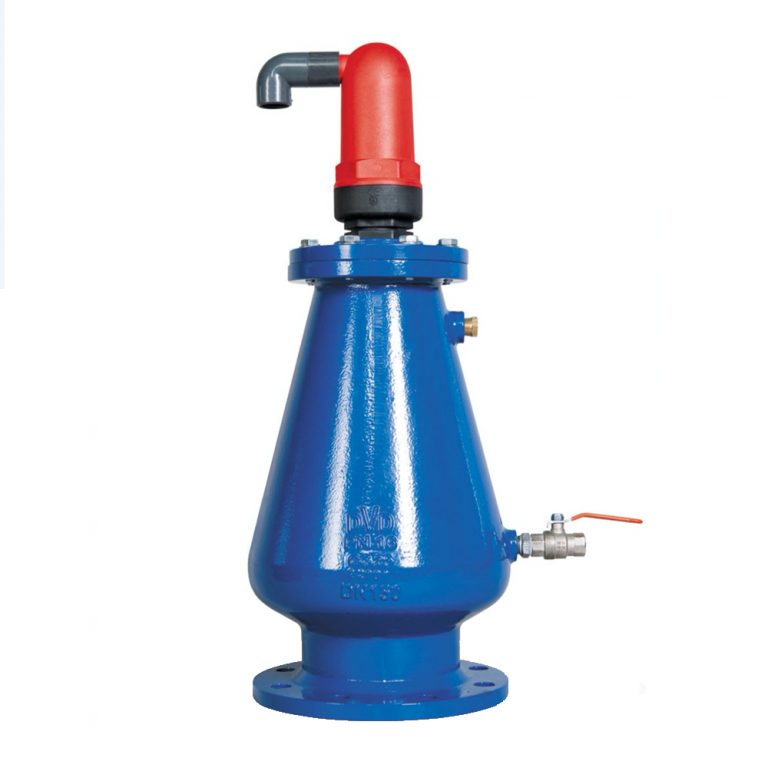

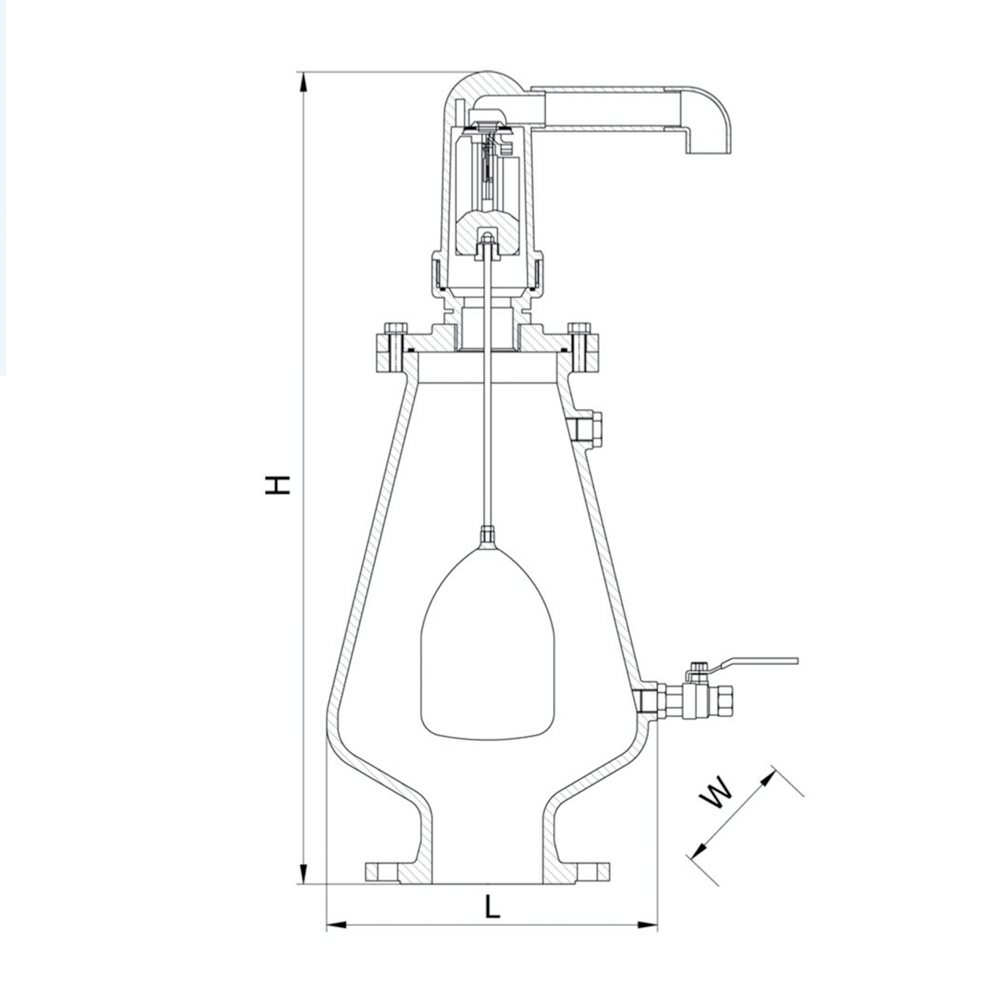

Pis Su Hava Vanaları, pis su ve kanalizasyon sistemlerinde kullanılmaktadır ve tek bir gövdede üç fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Sistemin ilk çalışmasında, borular pis su ile doldurulurken büyük hava/gaz miktarlarının sistemden tahliye edilmesi.
2. Sistemin kapatılması ile borudaki su boşaltılırken, büyük hava/gaz miktarlarının sisteme emilmesi.
3. Çalışma esnasında oluşan küçük hava/gaz kabarcıklarının tahliye edilmesi.
4. Çalışma Basınçları: PN10, PN16
Boya:
DN50-200 — Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÇALIŞMA PRENSİBİ
Çalışma esnasında, hava kabarcıkları birleşerek sistemde hava cepleri oluşturur:
a) Hava kabarcıkları vantuza girerek küredeki topun düşmesine neden olur.
b) Hava kabarcıkları, vantuz çıkışından tahliye edilir.
c) Su, küreye girerek topu yükseltir ve vana tam sızdırmazlık sağlar.
1. Sistem, bir vana açılması veya pompa çalıştırılması ile doldurulur:
a) Pis su, boru hattındaki havayı/gazı iterek ilerlemeye başlar.
b) İtilen hava/gaz, vantuzdan dışarıya tahliye edilir.
c) Pis su, vantuza ulaşarak basıncın düşmesine yol açar ve sızdırmazlık topuna bağlı olan yüzer topu kaldırır. Böylelikle yüzer top, sızdırmazlık topunu kaldırarak vanaçıkışını kapatmış olur. İçeride oluşan basınçtan dolayı pis su, sızdırmazlık topuna yaklaşamaz ve sızdırmaz mekanizmadan tamamen uzak kalır.
2. Çalışma esnasında, sistemde küçük hava/gaz kabarcıkları oluşup belirli bölgelerde toplanır:
a) Hava/gaz kabarcıkları vantuza girerek yüzer topun, dola yısıyla sızdırmazlık topunun düşmesine yol açar.
b) Hava/gaz kabarcıkları, çıkıştan tahliye edilir.
c) Hava/gaz kabarcıklarının tahliyesi sonucu vantuzdaki basınç düşer ve yüzer topun, dolayısıyla sızdırmazlık topunun yükselmesine ve vananın kapanmasına yol açar.
d) Sistemde düşük miktarlarda vakum oluştuğunda ise sızdırmazlık topu, yüzer top hareket etmemesine rağmen açılarak içeri küçük miktarlarda hava emer.
3.Sistem, bir vana kapanması, pompa kapatılması veya elektrik kesilmesiyle boşaltılır:
a) Pis su, şebekeden boşalarak boru hattındaki su seviyesi nin azalmasına yol açar. Bu da sistemde vakum oluşturur.
b) Vantuzdaki top aşağı düşer ve vana çıkışını açar.
c) Sisteme hava emilir.
Standart hava tahliye vanaları, pis su şebekelerinde kullanılamaz. Bunun sebebi, pis su içerisinde bulunan katı partiküllerin vantuzun içerisindeki elemanları tıkayarak vantuzu işlevsiz hale getirmesidir. Ayrıca standart vantuzların dahili parçaları, pis suyun zararlı etkilerine karşı dayanıklı değildir ve anında korozyona uğrarlar. DOĞUŞ Pis Su Vantuzunda ise vantuzun tasarımı sayesinde akışkan, sızdırmazlık yüzeyinden tamamen ayrılmıştır. Sızdırmazlık topunun kapanması ile vananın içerisinde basınç yaratılmakta ve akışkanın bu yüzeyle temasa geçmesi önlenir. Böylelikle pis su hattı ile sızdırmazlık elemanları arasında büyük bir alan bırakılır ve sızdırmazlık alanının tıkanması önlenir. Ayrıca DOGUŞ’un eğimli alt taban tasarımı sayesinde katı partiküller ana hatta geri taşınır. Bunun yanında kullanıcı, vananın alt kısmında bulunan küresel vana sayesinde vantuzu kolaylıkla temizleyebilir. Tüm bunların yanında, mevcut dahili parçaların tümü paslanmaz çelikten üretilmekte ve böylelikle pis suyun zararlı etkileri önlen mektedir. Bu özelliklere dayanarak DOĞUŞ Pis Su Hava Tahliye Vanaları, güvenilir bir şekilde yıllarca pis su şebekelerinde çalışabilir ve sistemdeki hava yönetimini sorunsuz gerçekleştirir.
1″ Hava Vanaları tek bir fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.
2. Çalışma Basınçları: PN10, PN16, PN25, PN40
Boya:
Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÇALIŞMA PRENSİBİ
Çalışma esnasında, hava kabarcıkları birleşerek sistemde hava cepleri oluşturur:
a) Hava kabarcıkları vantuza girerek küredeki topun düşmesine neden olur.
b) Hava kabarcıkları, vantuz çıkışından tahliye edilir. c) Su, küreye girerek topu yükseltir ve vana tam
sızdırmazlık sağlar.
POMPALAMA MALİYETLERİNİ DÜŞÜRÜN
Vantuzlar, bilindiğinin aksine sadece boru patlamalarını önlemek için kullanılmazlar. Ayrıca, sistemin verimini yüksel terek pompalama enerjilerini de düşürürler. Sistem içerisinde oluşan hava kabarcıkları, şebekeyi verimsiz kılarak pompalama enerjisini yükseltir. Bu da daha çok pompalama maliyeti oluşturur. DOĞUŞ 1″ Tek Küreli /T ek Fonksiyonlu Hava Vanaları, sistemde oluşan bu hava kabarcıklarını şebekeden tahliye ederek sistemin çalışma maliyetlerini azaltır ve kendi maliye tinden fazlasını tasarruf eder.
YÜKSEK VE DÜŞÜK BASINÇLARDA DAHİ ÇALIŞMA İMKANI 0.2 BAR – 40 BAR
DOĞUŞ Hava Vanaları, özel yüzer top tasarımı sayesinde yüksek ve oldukça düşük basınçlarda hava tahliye kapasitesine sahiptir. Her bir DOĞUŞ Hava Vanası, son teknoloji DOĞUŞ Test Merkezlerinde kontrol edilmekte ve ürünler çalışma basıncının 1.1 katı basınçta yüksek basınç testine ve 0.2 bar basınçta düşük basınç testine tabii tutulmaktadır. Su sistemlerinde, yüksek basınçlarda topun gerektiğinden önce kapanması oldukça önemli bir sorundur. DOĞUŞ Hava Vanaları, bu gibi durumları önlemek için özel bir top tasarımı kullanır ve bu tasarımın sonuçları yüksek basınç testinde görülebilir. Özellikle küçük orifislerde ve 1″ Hava Vanalarında, topun yuvarlak olması ve bir pim ile orifise bağlanması sonucu çok yüksek basınçlarda bile küçük orifis hava tahliye etmeye devam eder. Bu özellik, tek bir kürede statik ve kinetik hava tahliyesi yapan vanalar için geçerli değildir. Aynı şekilde, şebekelerde hava vanaları düşük basınçlarda da çalışabilir olmalı ve hava tahliye edilebilir olmalıdır. DOĞUŞ Hava Vanaları, standartların da üzerine çıkarak 0.2 barda bile çalışmasına devam edip, hava tahliye eder ve su seviyesi yükseldiğinde tam sızdırmazlık sağlar.
NOT
Bu ürün, sistemden hava tahliye etmek için uygun değildir.
1″ Hava Vanaları, çalışma esnasında oluşan hava ceplerini sistemden tahliye ederek boru hattı patlamalarını önlemek ve pompalama enerji tüketimini azaltmak için kullanılır. Çalışma esnasında, gerek suyun içerisinde çözülmüş bulunan hava, basınç değişiklikleriyle dışarıya çıkmakta, gerekse sisteme dışarıdan hava girişi yaşanmaktadır. Böyle durumlarda, sistemde oluşan hava cepleri şebekenin üst noktalarında birik erek suyun akışını yavaşlatabilir, hatta durdurabilir ve suyun akışı için harcanan pompalama enerjisini, kısacası pompalama maliyetini yükselte bilir. İşte bu sorunu çözmek ve hava ceplerini sistemden tahliye etmek için, sistemdeki kritik noktalara DOĞUŞ 1″ Hava Vanaları monte edilmelidir. Bu ürün, içerisinde tek bir top bulunan tek bir gövdeden oluşmaktadır. Top, ani su seviye değişimlerine tepki verebilmek için bir cıvata ile monte edilmiştir. Vana ve topun aerodinamik tasarımı sayesinde, vana hava tahliye ederken top tamamen sabit kalır ve vananın erken kapanmasını önler. Sadece su seviyesi yükseldiği taktirde vana kapanır. DOĞUŞ 1″ Hava Vanalarının, hava ceplerinin toplanması ihtimali bulunan, sistemdeki yüksek noktalara ve pompa çıkış noktalarına monte edilmesi tavsiye edilir.
İzolasyon Vanalı Hava Vanaları üç fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi.
2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.
3. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.
4. Çalışma Basınçları: PN10, PN16, PN25, PN40
Boya:
DN50-150 — Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÇALIŞMA PRENSİBİ
1. Sistem, bir vana açılması veya pompa çalıştırılması ile doldurulur:
a) Su, boru hattındaki havayı iterek ilerlemeye başlar. b) İtilen hava, vantuzlardan dışarı tahliye edilir.
c) Su, vantuza ulaşarak vantuz içerisindeki yüzer topun
yükselmesine ve vananın kapanmasına yol açar.
2. Çalışma esnasında, sistemde küçük hava kabarcıkları oluşup belirli bölgelerde toplanır:
a) Hava kabarcıkları vantuza girerek küçük küredeki topun düşmesine neden olur.
b) Hava kabarcıkları, küçük vantuz çıkışından tahliye edilir.
c) Su, küçük küreye girerek topu yükseltir ve vana tam sızdırmazlık sağlar.
3. Sistem, bir vana kapanması, pompa kapatılması veya elektrik kesilmesiyle boşalır:
a) Su, şebekeden boşalarak boru hattındaki su seviyesinin azalmasına yol açar. Bu da sistemde vakum oluşturur.
b) Vantuzdaki yüzer top aşağı düşer ve vananın çıkışını açar.
c) Sisteme hava emilir.
4. Vantuzun bakım gerektirir:
a) Kullanıcı, vana üzerindeki volanı çevirerek vantuz girişini kapatır.
b) Kapak üzerindeki cıvatalar sökülerek vantuz içerisindeki parçalar temizlenebilir veya değiştirilebilir.
İzolasyon Vanalı Hava Vanaları, sistemin ilk çalışmasında ve kapatılmasında ve çalışma esnasında oluşan hava tahliye ve emiş sorunlarını ve bu sorunlar sonucu oluşabilecek boru patlamalarını engellemek için kullanılır. Bu ürün, içerisinde iki farklı kürede iki top bulunan tek bir gövdeden oluşmaktadır. Yüzer top, su yükselmesi ile oluşabilecek yatay hareketlere karşı bir kafes ile sabitlenmiş ve sadece düşey yönde hareket edebilmektedir. Vana ve topun aerodinamik tasarımı sayesinde, vana hava tahliye ederken ve hava emerken, top tamamen sabit kalır ve vananın erken kapanmasını önler. Sadece su seviyesinde bir yükselme olduğu taktirde top yüzerek vanayı kapatır ve su seviyesinde bir azalma olduğunda top aşağı hareket ederek vanayı açar, sisteme hava emilmesine neden olur. Küçük kürede bulunan ikinci top ise ani su seviyesi değişimlerine hızlı tepki verebilmektedir. Böylece sistem çalışırken hava tahliyesi sağlanabilir. Ayrıca vantuzda bulunan izolasyon vanası, vana önüne harici izolasyon vanası montajı gerektirmez. Böylelikle ürün, izolasyon vanasız vantuzlara kıyasla daha az yer kaplar ve ekstradan bir vana daha gerek tirmez. Dahili izolasyon vanası kapatıldığında vantuzun tüm iç ekipmanlarına ulaşılabilir ve gerekli bakım yapılabilir. Özel tasarımı sayesinde Doğuş Hava Vanaları, benzerlerinden daha yüksek tahliye ve emme kapasitelerine sahiptir.
Tek Küreli Hava Vanaları iki fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi. 2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.
Boya:
DN40-500 — Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
Çalışma Basınçları: PN10, PN16, PN25, PN40
ÇALIŞMA PRENSİBİ
1. Sistem, bir vana açılması veya pompa çalıştırılması ile doldurulur:
a) Su, boru hattındaki havayı iterek ilerlemeye başlar.
b) İtilen hava, vantuzlardan dışarıya tahliye edilir.
c) Su, vantuza ulaşarak vantuz içerisindeki yüzer topun yükselmesine ve vananın kapanmasına yol açar.
2. Sistem, bir vana kapanması, pompa kapatılması veya elektrik
kesilmesiyle boşalır:
a) Su, şebekeden boşalarak boru hattındaki su seviyesinin azalmasına yol açar. Bu da sistemde vakum oluşturur.
b) Vantuzdaki yüzer top aşağı düşer ve vananın çıkışını açar.
c) Sisteme hava emilir.
NOT
• Bu ürün, sistem çalışırken oluşan hava kabarcıklarını tahliye etmeye uygun değildir. Lütfen böyle bir önlem için DOĞUŞ Çift Küreli / Üç Fonksiyonlu Hava Vanalarına bakınız.
• Özel malzemeden tasarlanmış yüzer top sayesinde, minimum çalışma basıncı şartlarında sızdırmazlık üstünlüğüne sahiptir. 0.2 bar’da bile sızdırmazlık sağlayabilir.
Tek Küreli Hava Vanaları, sistemin ilk çalışmasında ve kapatılmasında oluşan hava tahliye & emiş sorunlarını ve bu sorunlar sonucu oluşabilecek boru patlamalarını engellemek için kullanılır. Bu ürün, içerisinde yüzer top bulunan bir gövdeden oluşmaktadır. Yüzer top, su yükselmesi ile oluşabilecek yatay hareketlere karşı bir kafes ile sabitlenmiş ve sadece düşey yönde hareket edebilmektedir. Vana ve topun aerodinamik tasarımı sayesinde, vana hava tahliye ederken ve hava emerken, top tamamen sabit kalır ve vananın erken kapanmasını önler. Sadece su seviyesinde bir yükselme olduğu taktirde top yüzerek vanayı kapatır ve su seviyesinde bir azalma olduğunda top aşağı hareket ederek vanayı açar, sisteme hava emilmesine neden olur. Özel tasarımı sayesinde DOĞUŞ Hava Vanaları, benzerlerinden daha yüksek tahliye ve emme kapasitelerine sahiptir.
