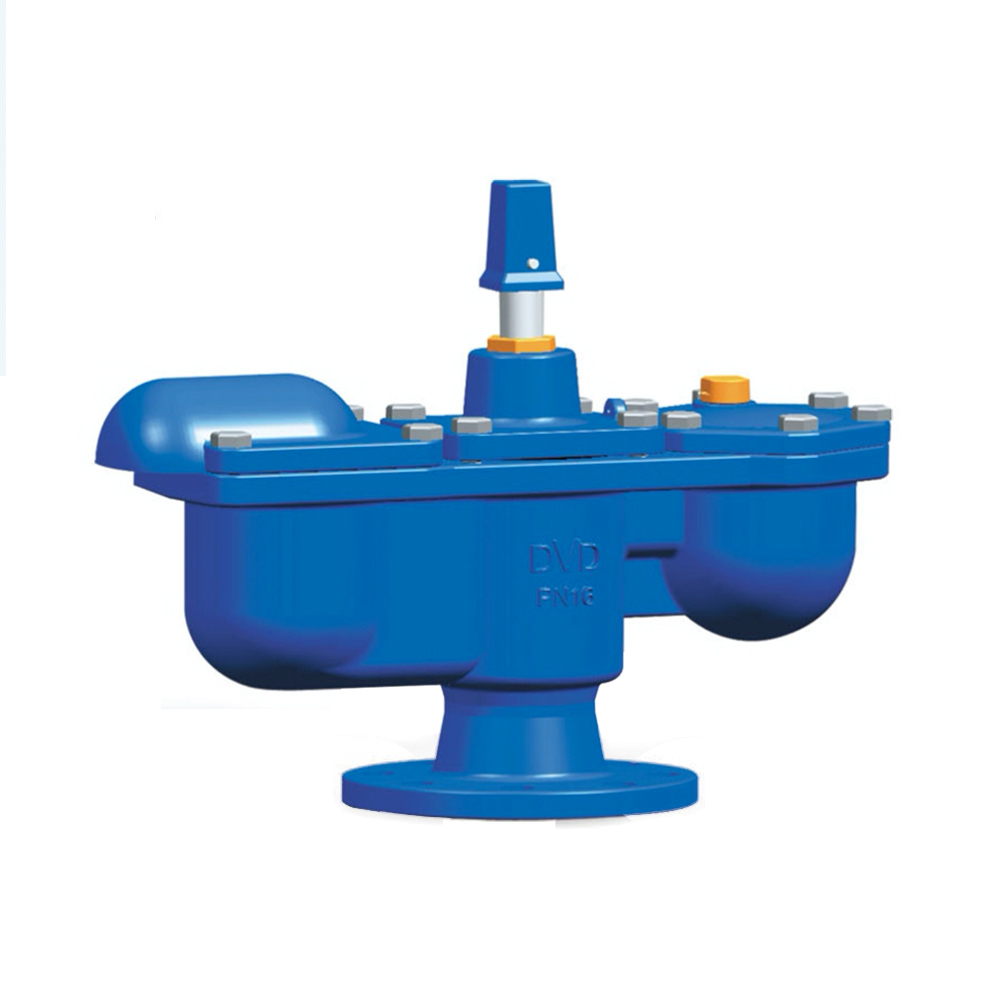

Hava Vanası Montajları
Vakum Vanaları, tek fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Sistemde oluşan bir vakum durumunda, boru hattına kısa bir sürede büyük hava kütleleri emerek boru hattının patlamasını önlemek.
2. Çalışma Basınçları: PN10, PN16, PN25, PN40
Boya:
DN40-400 — Elektrostatik Epoksi Mavi DN450-500 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÇALIŞMA PRENSİBİ
1. Sistem, bir vana kapanması, pompa kapatılması veya elektrik kesilmesi ile boşalır:
a) Su, şebekeden boşalarak boru hattındaki basıncın aniden, şiddetli bir şekilde düşmesine yol açar.
b) Basınç düşümü, boru hattını patlatacak kadar kuvvetli bir güç yaratır.
c) Vakum Vanasının klapesi, anında açılarak sisteme büyük hava kütleleri emer. Vananın, yüzer top yerine klape tasarımı kullanması, standart vantuzlara göre çok daha hızlı tepki vermesine, aynı zamanda daha büyük hava kütleleri emebilmesine olanak tanır.
d) Sistemdeki parametreler normal düzeye iner ve sistemdeki hava, diğer mevcut vantuzlardan tahliye edilir.
e) Su, vanaya ulaşarak sistemdeki basıncı yükseltir.
f) Vakum Vanasının klapesi, basınç yükselmesi dolayısıyla kapanarak tam sızdırmazlık sağlar. Böylece su, sistemden dışarıya çıkmaz.
g) Akış karakteristiğindeki bir değişim sonucu oluşan su kütlesi ayrışması durumunda, sistemde vakum oluşarak kütleleri hızlı bir şekilde birbirlerine çeker. Bu da darbe oluşumu yaratır. Böyle bir durumda DOĞUŞ Vakum Vanası açılarak kısa bir sürede sisteme hava emer ve iki su kütlesi arasında bir hava yastığı oluşmasını sağlar. Basınç değerleri normal seviyeye indikten sonra ise vana tam sızdırmaz bir şekilde kapanır.
NOT
Bu ürün, sistemden hava tahliye etmek için uygun değildir. Lütfen böyle bir önlem için DOĞUŞ Hava Vanalarına bakınız.
Vakum Vanaları, sistemin boşaltılma esnasında ve su kütlesi ayrışması yaşandığı durumlarda oluşabilecek boru patlamalarını önlemek için tasarlanmıştır. Bu üründe bir klape ve bu klapeye bağlı bir kol ve ağırlık bulunmaktadır. Kol ve ağırlık, klapeyi dengelemekte olup, klapenin serbestçe hareket etmesini sağlar. Bu mekanizma da, herhangi bir basınç değişimi duru munda vananın hızlı tepki verebilmesini sağlamaktadır. Herhangi bir nedenle oluşan vakum durumunda, klape aşağı doğru hareket ederek sisteme büyük miktarlarda hava emer ve vakum durumunu önler. Kritik durum geçtikten ve su tekrar vanaya ulaştıktan sonra ise, basınç yükselmesi nedeni ile klape kapanarak tam sızdırmazlık sağlar.
