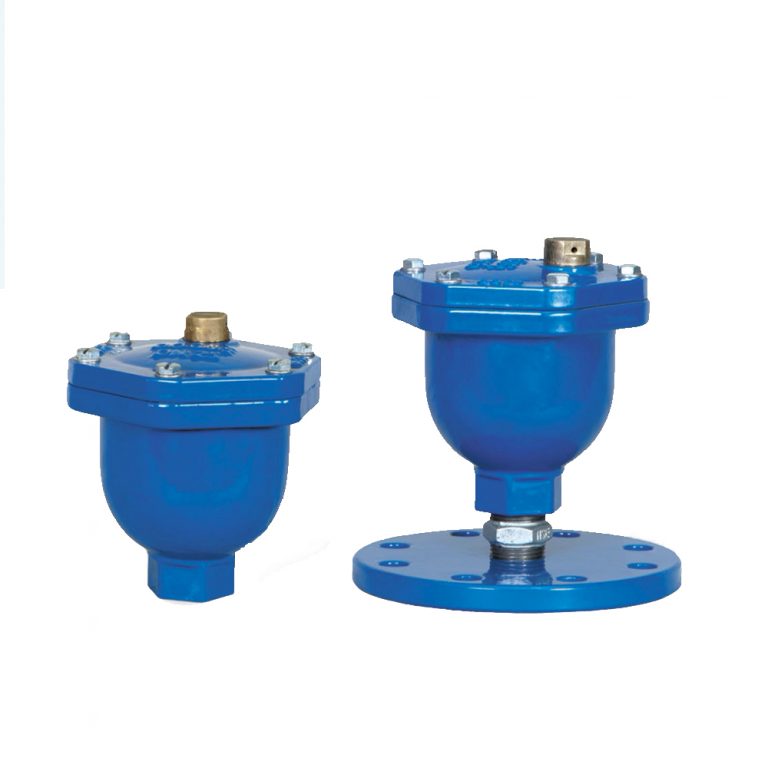

1" TEK KÜRELİ / TEK FONKSİYONLU HAVA VANALARI (VANTUZLAR)

Hava Vanası Montajları

1″ Hava Vanaları tek bir fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.
2. Çalışma Basınçları: PN10, PN16, PN25, PN40

Boya:

Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.

ÇALIŞMA PRENSİBİ

Çalışma esnasında, hava kabarcıkları birleşerek sistemde hava cepleri oluşturur:
a) Hava kabarcıkları vantuza girerek küredeki topun düşmesine neden olur.
b) Hava kabarcıkları, vantuz çıkışından tahliye edilir. c) Su, küreye girerek topu yükseltir ve vana tam
sızdırmazlık sağlar.

POMPALAMA MALİYETLERİNİ DÜŞÜRÜN
Vantuzlar, bilindiğinin aksine sadece boru patlamalarını önlemek için kullanılmazlar. Ayrıca, sistemin verimini yüksel­ terek pompalama enerjilerini de düşürürler. Sistem içerisinde oluşan hava kabarcıkları, şebekeyi verimsiz kılarak pompalama enerjisini yükseltir. Bu da daha çok pompalama maliyeti oluşturur. DOĞUŞ 1″ Tek Küreli /T ek Fonksiyonlu Hava Vanaları, sistemde oluşan bu hava kabarcıklarını şebekeden tahliye ederek sistemin çalışma maliyetlerini azaltır ve kendi maliye­ tinden fazlasını tasarruf eder.

YÜKSEK VE DÜŞÜK BASINÇLARDA DAHİ ÇALIŞMA İMKANI 0.2 BAR – 40 BAR
DOĞUŞ Hava Vanaları, özel yüzer top tasarımı sayesinde yüksek ve oldukça düşük basınçlarda hava tahliye kapasitesine sahiptir. Her bir DOĞUŞ Hava Vanası, son teknoloji DOĞUŞ Test Merkezlerinde kontrol edilmekte ve ürünler çalışma basıncının 1.1 katı basınçta yüksek basınç testine ve 0.2 bar basınçta düşük basınç testine tabii tutulmaktadır. Su sistemlerinde, yüksek basınçlarda topun gerektiğinden önce kapanması oldukça önemli bir sorundur. DOĞUŞ Hava Vanaları, bu gibi durumları önlemek için özel bir top tasarımı kullanır ve bu tasarımın sonuçları yüksek basınç testinde görülebilir. Özellikle küçük orifislerde ve 1″ Hava Vanalarında, topun yuvarlak olması ve bir pim ile orifise bağlanması sonucu çok yüksek basınçlarda bile küçük orifis hava tahliye etmeye devam eder. Bu özellik, tek bir kürede statik ve kinetik hava tahliyesi yapan vanalar için geçerli değildir. Aynı şekilde, şebekelerde hava vanaları düşük basınçlarda da çalışabilir olmalı ve hava tahliye edilebilir olmalıdır. DOĞUŞ Hava Vanaları, standartların da üzerine çıkarak 0.2 barda bile çalışmasına devam edip, hava tahliye eder ve su seviyesi yükseldiğinde tam sızdırmazlık sağlar.

NOT
Bu ürün, sistemden hava tahliye etmek için uygun değildir.

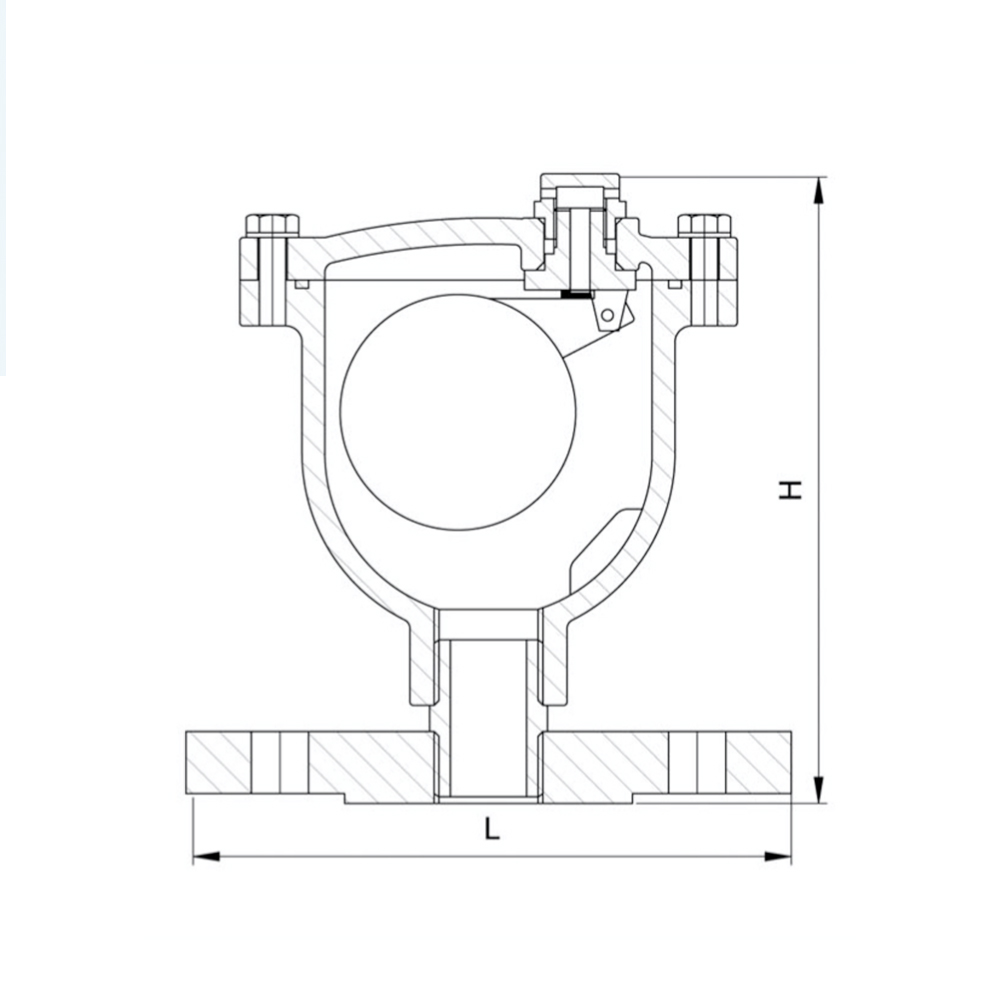

1″ Hava Vanaları, çalışma esnasında oluşan hava ceplerini sistemden tahliye ederek boru hattı patlamalarını önlemek ve pompalama enerji tüketimini azaltmak için kullanılır. Çalışma esnasında, gerek suyun içerisinde çözülmüş bulunan hava, basınç değişiklikleriyle dışarıya çıkmakta, gerekse sisteme dışarıdan hava girişi yaşanmaktadır. Böyle durumlarda, sistemde oluşan hava cepleri şebekenin üst noktalarında birik­ erek suyun akışını yavaşlatabilir, hatta durdurabilir ve suyun akışı için harcanan pompalama enerjisini, kısacası pompalama maliyetini yükselte­ bilir. İşte bu sorunu çözmek ve hava ceplerini sistemden tahliye etmek için, sistemdeki kritik noktalara DOĞUŞ 1″ Hava Vanaları monte edilmelidir. Bu ürün, içerisinde tek bir top bulunan tek bir gövdeden oluşmaktadır. Top, ani su seviye değişimlerine tepki verebilmek için bir cıvata ile monte edilmiştir. Vana ve topun aerodinamik tasarımı sayesinde, vana hava tahliye ederken top tamamen sabit kalır ve vananın erken kapanmasını önler. Sadece su seviyesi yükseldiği taktirde vana kapanır. DOĞUŞ 1″ Hava Vanalarının, hava ceplerinin toplanması ihtimali bulunan, sistemdeki yüksek noktalara ve pompa çıkış noktalarına monte edilmesi tavsiye edilir.
