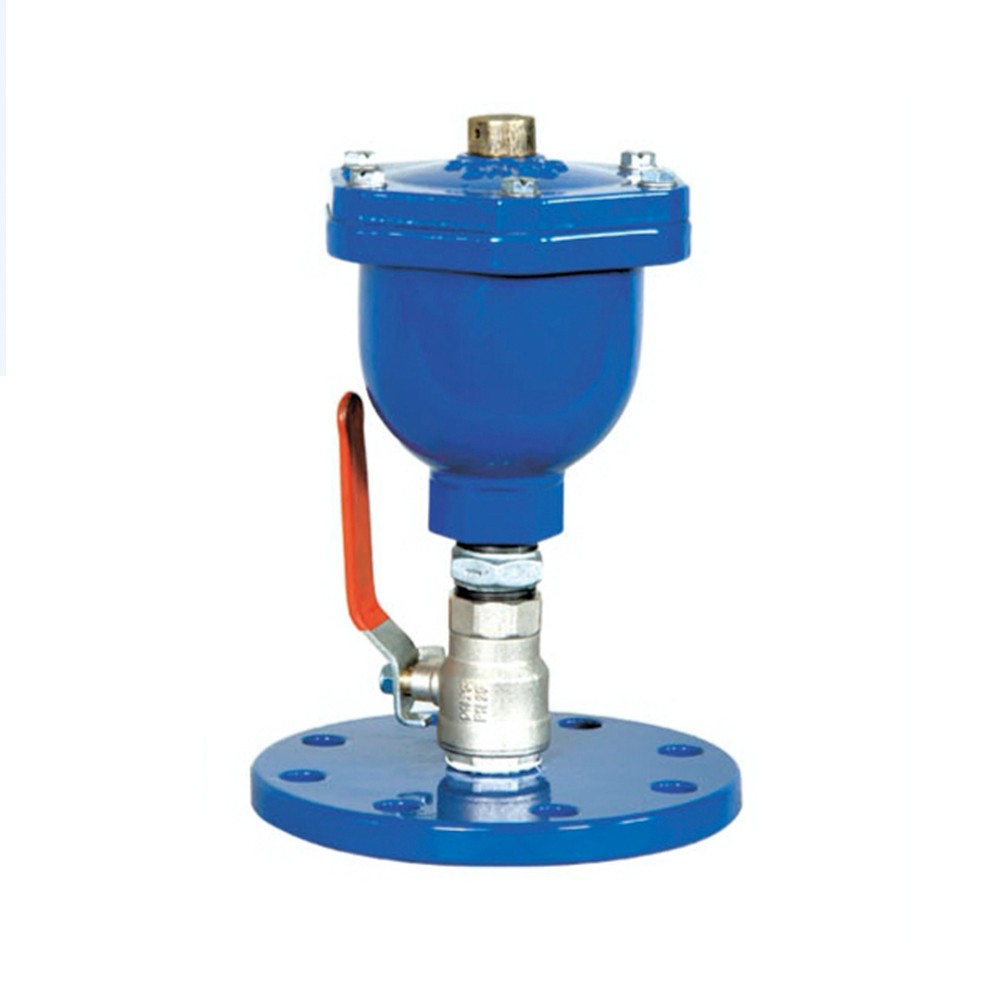

KÜRESEL VANALI 1″ HAVA VANASI

Hava Vanası Montajları

Bazı projeler, vantuzları açıp kapatmak veya bakım nedeniyle sistemden izole etmek için ayrı bir vana ger ektirmektedir. Bu amaca uygun olarak DOĞUŞ VANA, 1″ Hava Vanasının girişine, Pirinç Küresel Vana monte edebilmektedir. Böylece kullanıcı, vantuzu kontrol edebilir ve vantuzun bakımını kolaylıkla gerçek leştirebilir.

endüstriyel hava vanaları, vantuzlar, endüstriyel vantuz, küresel vanalı 1 inch hava vanası

İlgili ürünler

GÖMME TİP (VANTUZLAR)

Hava Vanası Montajları

DVD Yer Altı Gömme Tip Hava Vanaları, vana odası gerektirmeden toprağa gömülebilir ve tek gövdede üç fonksiyon gerçekleştirmek için tasarlanmıştır:

1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi.
2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.
3. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.

Vana üzerinde dahili olarak bulunan Paslanmaz Koruma Kılıfı sayesinde, ürün direkt olarak toprağa gömülebilmektedir. Bu sayede maliyetli bir Sanat Yapısı gerektirmez.

Ayrıca, herhangi bir izolasyon vanası gerektirmeksizin; vana altında bulunan dahili özel kapatma mekanizması sayesinde, Hava Vanası üst kapağın kaldırılmasıyla sökülebilir.

Anma Çapı
DN50-DN80

Anma Basıncı
PN10-16

Gövde Malzeme Alternatifleri
POM SS Kılıf
POM PE Kılıf
Aksesuarlar
Buşakle Kazanı

Flanş Alternatifleri
EN 1092/2
BS 4504
BS10E
ANSI

MANİFOLDLU HAVA VANALARI

Hava Vanası Montajları

Yüksek tahliye & emiş kapasiteleri talep eden projeler, daha büyük vantuzlara ihtiyaç duyarlar. Fakat büyük vantuzlar oldukça maliyetli ve riskli olabilir. Tek bir büyük vantuza bağlı projelerde, bu vantuz işlevsiz kaldığında tüm sistem çökebilir. DOĞUŞ VANA bu sorunu manifold kullanarak çözmektedir. Manifold kullanarak birden fazla DOĞUŞ Vantuzunu sisteme bağlamak mümkündür ve manifold, ürün üzerinde herhangi bir çap düşümü yaratmamaktadır. Böylece, daha yüksek tahliye & emiş kapasitelerine ulaşılmakta ve risk, birden fazla vantuza dağıtılmaktadır. Bir vantuz işlevsiz kaldığında diğerleri görevine devam edebil mektedir.

FLANŞLI 1″ HAVA VANASI

Hava Vanası Montajları

Standart olarak dişli çıkış ile sunulan DOĞUŞ 1″ Hava Vanası, geniş çıkışlara sahip sistemlere alternatif flanşlar sayesinde bağlanabilir. DOĞUŞ, böyle bir ihtiyaç için 1″ Hava Vanalarını DN 40, 50, 65, 80, 100 ve 150 çaplı çıkışlara uygun flanşlarla sunabilmektedir. Ayrıca DOĞUŞ, 40, 50 ve 65 mm için ortak flanş sunmaktadır.

TEK KÜRELİ / ÇİFT FONKSİYONLU HAVA VANALARI (VANTUZLAR)

Hava Vanası Montajları

Tek Küreli Hava Vanaları iki fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi. 2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.

Boya:
DN40-500 — Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.

Çalışma Basınçları: PN10, PN16, PN25, PN40

ÇALIŞMA PRENSİBİ

1. Sistem, bir vana açılması veya pompa çalıştırılması ile doldurulur:
a) Su, boru hattındaki havayı iterek ilerlemeye başlar.
b) İtilen hava, vantuzlardan dışarıya tahliye edilir.
c) Su, vantuza ulaşarak vantuz içerisindeki yüzer topun yükselmesine ve vananın kapanmasına yol açar.

2. Sistem, bir vana kapanması, pompa kapatılması veya elektrik
kesilmesiyle boşalır:
a) Su, şebekeden boşalarak boru hattındaki su seviyesinin azalmasına yol açar. Bu da sistemde vakum oluşturur.
b) Vantuzdaki yüzer top aşağı düşer ve vananın çıkışını açar.
c) Sisteme hava emilir.

NOT
• Bu ürün, sistem çalışırken oluşan hava kabarcıklarını tahliye etmeye uygun değildir. Lütfen böyle bir önlem için DOĞUŞ Çift Küreli / Üç Fonksiyonlu Hava Vanalarına bakınız.
• Özel malzemeden tasarlanmış yüzer top sayesinde, minimum çalışma basıncı şartlarında sızdırmazlık üstünlüğüne sahiptir. 0.2 bar’da bile sızdırmazlık sağlayabilir.

Tek Küreli Hava Vanaları, sistemin ilk çalışmasında ve kapatılmasında oluşan hava tahliye & emiş sorunlarını ve bu sorunlar sonucu oluşabilecek boru patlamalarını engellemek için kullanılır. Bu ürün, içerisinde yüzer top bulunan bir gövdeden oluşmaktadır. Yüzer top, su yükselmesi ile oluşabilecek yatay hareketlere karşı bir kafes ile sabitlenmiş ve sadece düşey yönde hareket edebilmektedir. Vana ve topun aerodinamik tasarımı sayesinde, vana hava tahliye ederken ve hava emerken, top tamamen sabit kalır ve vananın erken kapanmasını önler. Sadece su seviyesinde bir yükselme olduğu taktirde top yüzerek vanayı kapatır ve su seviyesinde bir azalma olduğunda top aşağı hareket ederek vanayı açar, sisteme hava emilmesine neden olur. Özel tasarımı sayesinde DOĞUŞ Hava Vanaları, benzerlerinden daha yüksek tahliye ve emme kapasitelerine sahiptir.
