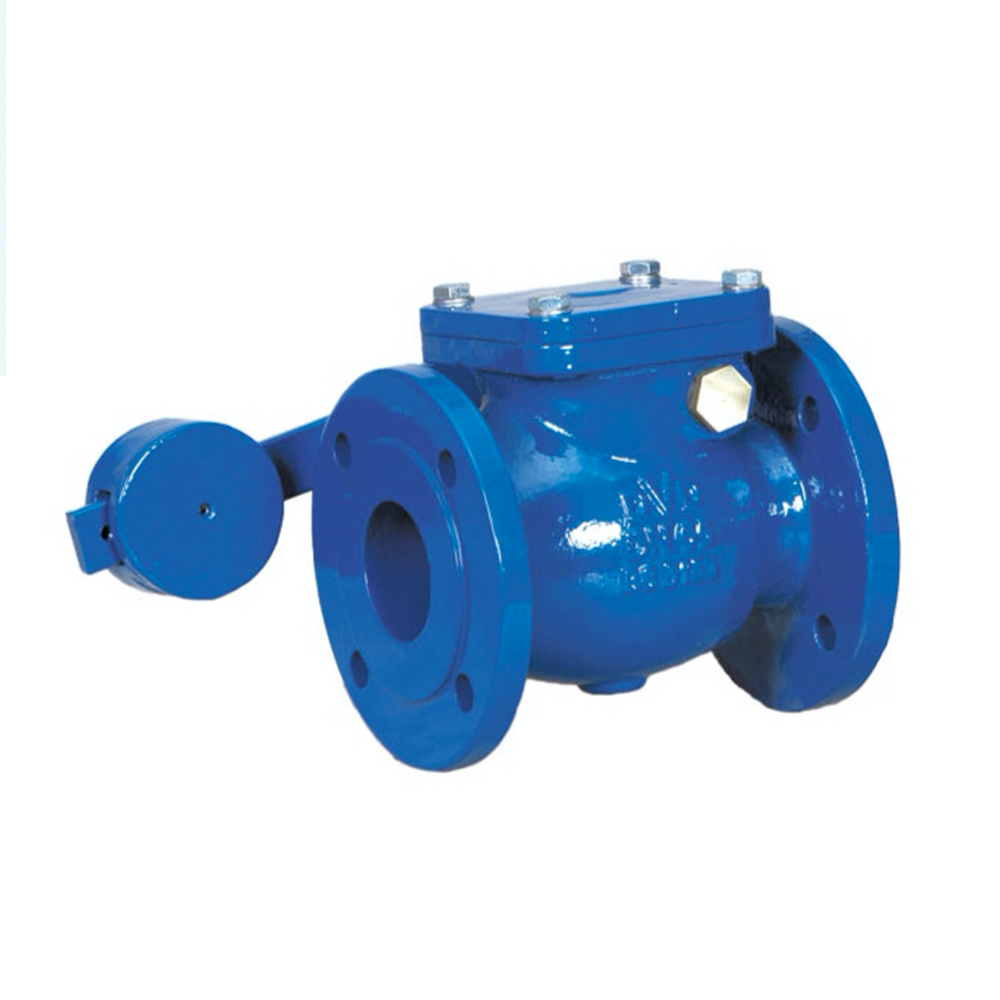

KARŞI AĞIRLIKLI ÇALPARA ÇEKVALF

Bilindiği gibi standart çalpara çekvalflerin klape tepki zamanı oldukça uzundur ve bu sebeple klape, geri akış ile beraber kapanır. Bu durum, sistemde darbe oluşturmakta ve sisteme zarar verebilmektedir. İşte bu nedenlerle, çalpara çekvalflerin klape tepki zamanını azaltmak ve darbe oluşumunu önlemek için DOĞUŞ VANA, çalpara çekvalfleri opsiyonel karşı ağırlık ile üretmektedir. Bu tip vanalarda klape, ağırlık taşıyan bir kola bağlanmakta ve ağırlık, klapeyi kapanmaya zorlamaktadır. Sistemdeki basınç düştüğünde, ağırlık klapeyi kapatarak geri akış yaşanmadan vanayı kapatır. Dolayısıyla sistemde vana kapanması nedenli darbe oluşmaz. Kullanıcı, ağırlığın montaj şekli için sipariş verirken, fabrikamıza vananın çalışma konumunu belirtmelidir.

çekvalfler, endüstriyel çekvalf, karşı ağırlıklı çalpara çekvalf

İlgili ürünler

TİLTİNG ÇEKVALF

UYGULAMA
Tilting Tip Çekvalfleri çalışma koşullarında düşük akış kaybı yaratması ve kapalı konumda tam sızdırmazlığı sağlaması için tasarlanmıştır. Bu çekvalfler pompa istasyonlarında yaygın olarak kullanılırlar.

ÖZELLİKLER
• Yatay ve dikey montaja uygun
• İçme suyu uygulamaları
• Kol-Karşı ağırlıklı tasarım
• Tek veya çift taraflı kol-karşı ağırlık opsiyonu
• Kol hareketinin tehlike yaratmasını önlemek için, isteğe bağlı koruyucu kafes
• Pozisyon ve alarm bilgisi için, isteğe bağlı limit siviç
• Darbesiz, yumuşak kapanma için isteğe bağlı hidrolik damper

HIZLI REAKSİYON VE DAMPER
Tilting Tip Çekvalfleri akışa göre hareket eden çift eksantrik klape tasarımına sahiptir. Bu özellik sebebiyle klape akış değişikliklerine hızlı tepki gösterir ve düşük akış koşullarında dahi açılabilir. Hidrolik damperli modelde kapanma hızı kullanıcı tarafından ayarlanarak, darbesiz, yumuşak kapanma temin edilebilir.

UZUN ÖMÜRLÜ PARLATILMIŞ PASLANMAZ KAYNAK DOLGU GÖVDE SİTİ
Gövde sit yüzeyi paslanmaz kaynak dolgu yöntemi ile imal edilmiştir. Kaynak dolgu işlemi Otomatik kaynak robotu ile gerçekleştirilir ve penetrant kontrolden geçen paslanmaz yüzey hassas bir şekilde parlatılır. Bu yöntem ile paslanmaya ve aşınmaya dayanıklı sızdırmazlık yüzeyi elde edilir.

Tilting Tip Çekvalfleri tasarım özelliği olarak her iki tarafta da mil bağlantısına sahiptir. Karşı ağırlık isteğe bağlı sağ veya sol tarafa monte edilebilir. Ek olarak limit siviç, damper gibi aksesuarlar uygulanabilir.

BY-PASSLI ÇALPARA ÇEKVALF

Çekvalflerin Basınç Kayıp Eğrileri

DOĞUŞ Çekvalfleri sistemde oluşan geri akışı önlemek için kullanılır. Fakat bu durum, bazı sistemlerde sorun yara tabilir. Pompanın kapatılması durumunda sızdırmaz şekilde kapanan çekvalf, pompanın emme borusunda hiç akışkan kalmamasına yol açabilir. Bu da pompanın tekrar çalışmamasına yol açar. Emme borusunda akışkanın bulunmaması, çözülmesi oldukça zor bir sorun yaratır. Çünkü bu hattı tekrar akışkanla doldurabilmek için ya rezervuardan su çekilmeli, ya da sıkıca kapalı bulunan çekvalf açılmalıdır. DOĞUŞ VANA, bu gibi sorunların oluşabileceği sistemlere, By-passlı Çekvalf önermektedir. Bu ürün ile böyle bir sorun yaşandığında, kullanıcı sadece by-pass vanasını açarak emme hattını doldurabilir ve sistemin tekrar çalışmasını kolaylıkla sağlayabilir. Sistem tekrar çalışmaya başlayınca ise by-pass vanasını kapatarak sistemi normal düzenine geri sokabilir.

DİP KLAPESİ

Çekvalflerin Basınç Kayıp Eğrileri

Dip Klapeleri, pompa emiş tarafına monte edilmekte ve akışkanın geri dönüşünü önlemektedir. Dip Klapesi sızdırmazlık sistemi sayesinde geri akış esnasında %100 sızdırmazlık sağlanır. Bu sayede pompanın emiş haznesi her zaman akışkan ile dolu kalır. Normal akışın yaşandığı durumlarda ise glob tasarım sayesinde minimum basınç kaybı yaşanır. Vanaya monte edilmiş filtre, sisteme partikül girişini önleyerek partiküllerin sistemde herhangi bir zarara yol açmasını önler.

Çalışma Basınçları: PN10, PN16, PN25, PN40

Boya:
DN50-400 – Elektrostatik Epoksi Mavi, DN450-600 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.

BAKIM SORUN OLMAKTAN ÇIKIYOR
Dip Klapeleri, rezervuar içerisinde, pompa emiş borusuna monte edilir. Kısacası vana, akışkanın içerisinde çalışır ki bu yüzden dip klapelerinin bakımı oldukça zordur. İşte bu nedenle, kullanıcılar ürün seçerken oldukça dikkatli davranmalı, yıllar boyunca bakım gerektirmeyecek kaliteli ürünler seçmelidir. DOĞUŞ Dip Klapeleri, bu gibi durumlar için mükemmel bir çözümdür.Ayrıca ürün tasarımı, firmanın geçmişteki köklü tecrübelerine dayanarak gerçekleştirilmektedir.

GLOB TASARIM – MİNİMUM BASINÇ KAYBI
DOĞUŞ Dip Klapeleri glob şekilde tasarlanmıştır. Bu şekilde, klape dikey olarak açıldığında, nominal çap da oransal olarak büyümekte ve vanadan geçen debiyi sabit tutmaktadır. Bu tasarım ile basınç kaybı minimuma indirgenir ve su akışı bozulmadan ilerlemeye devam eder.

FİLTRE ARALIKLARI – FARKLI İHTİYAÇLAR İÇİN FARKLI FİLTRE KAPASİTELERİ
DOĞUŞ Dip Klapelerinde kullanılan filtreler galvanize edilmiş çelikten üretilmektedir. Bu malzeme sayesinde zorlu koşullarda çalışma sağlanmakta ve ürün yıllarca dayanımını kaybetmemektedir. Farklı ihtiyaçlarınız için farklı filtre aralıkları kullanıp, ürünün pislik tutma kapasitesini değiştirebilir.

FİLTRE TEMİZLİĞİ HİÇ BU KADAR KOLAY OLMAMIŞTI,
dip klapelerinde opsiyonel olarak filtreyi otomatik temizlemek için geri-yıkama sistemi sunmak tadır. Bu sistem sayesinde filtre temizlemek artık çok kolay!

Dip Klapeleri, pompa kapatıldığında emme borusunda oluşan geri akışı önlemek için tasarlanmıştır. Ürün, yaylı klape sistemi sayesinde çalpara çekvalflere oranla çok daha hızlı tepki gösterir ve geri akış vanaya ulaşmadan kapanarak sessiz ve darbesiz bir kapanma sağlar. Ayrıca, vananın sızdırmazlığı kauçuk malzeme ile sağlanır ve bu da %100 sızdırmazlığı garanti eder. Filtre fonksiyonu sayesinde ise dip klapesi, sisteme partikül girişini önleyerek sistemdeki önemli cihazların zarar görmesine engel olur. Dip Klapeleri glob tasarıma sahip olup, minimum basınç kaybı oluşturur ve sisteme, akış yukarı olacak şekilde, dikey pozisyonda monte edilir.

EN-558-1-SERİ-10-(BS-5153)-ÇALPARA-ÇEKVALF

EN-558-1-SERİ-10-(BS-5153)-ÇALPARA-ÇEKVALF-tc

EN 558-1 SERİ 48 (DİN 3202 – F6) ÇALPARA ÇEKVALF

Çekvalflerin Basınç Kayıp Eğrileri

Çalpara Çekvalfleri, herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan akışkanın geri dönüşünü önlemek için kullanılan vanalardır. Çalpara Çekvalf sızdırmazlık sistemi sayesinde geri akış esnasında tam sızdırmazlık sağlar. Normal su akışının yaşandığı durumlarda ise klapenin tasarımı sayesinde basınç kaybı minimuma indirgenir.

ÖZELLİKLER
Tasarımından dolayı Çalpara Çekvalfleri
• Yatay, dikey ve dikey olmayan konumlarda da monte edilebilir.
• Çalışma Basınçları: PN10, PN16, PN25, PN40, PN64
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.
• İçme suyu şebekelerinde de güvenle kullanılabilir.
• Pis su sistemlerinde sıkışma yaratmadan güvenle kullanılabilir.

Boya:
DN40-400 – Elektrostatik Epoksi Mavi DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.

GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
• Opsiyonel malzemelerle deniz suyu gibi en zorlu koşullarda bile çalışma imkanı sağlanmakta.
• Metal – metal, metal – EPDM sızdırmazlık yüzey opsiyonları.
• DN 1000 çapına kadar yapılan üretim, tüm ihti yaçları karşılayabilmekte.
• Akışkanın geri akışını önlemek için kullanılan farklı aksesuarlar ile optimum çalışma koşulu oluşturulmaktadır.

Çalpara Çekvalfleri, sistemde herhangi bir geri akış yaşandığında tam sızdırmaz bir şekilde kapanmak için tasarlanmıştır. Normal akış durumunda ise klape açılarak düzenli bir akış sağlar ve basınç kaybını minimuma indirger. Sistemde basınç değişimi yaşandığı takdirde ve akışkan geri dönerken, klape harekete geçer ve vanayı kapatır. Aksesuarları sayesinde klapenin daha yavaş veya daha hızlı kapanması sağlanabilir.
