Paralel sinyal aktarımı kullanılıyorsa ve kontrol merkezine giden geri bildirim sinyali gereksinimi az ise, o zaman basit bir yapıya sahip olan AM doğru kontrol ünitesidir.
Kontrol ünitesi içinde bulunan DIP switchler üzerinden işletmeye alma sırasında, örn. son konumlardaki kapanma türü gibi az sayıdaki parametre belirlenir.
Kontrol işlemi AÇ, DURDUR, KAPAT komutlarıyla gerçekleşir. Geri bildirim olarak kontrol sistemine bir son konuma ulaşıldığı ve bir ortak arıza sinyali gönderilir. Bu bildiriler ayrıca lokal kontrol ünitesindeki uyarı lambaları üzerinden de gösterilir. Opsiyonel olarak vana pozisyonu 0/4 – 20°mA sinyali şeklinde de DCS’e iletilebilir.

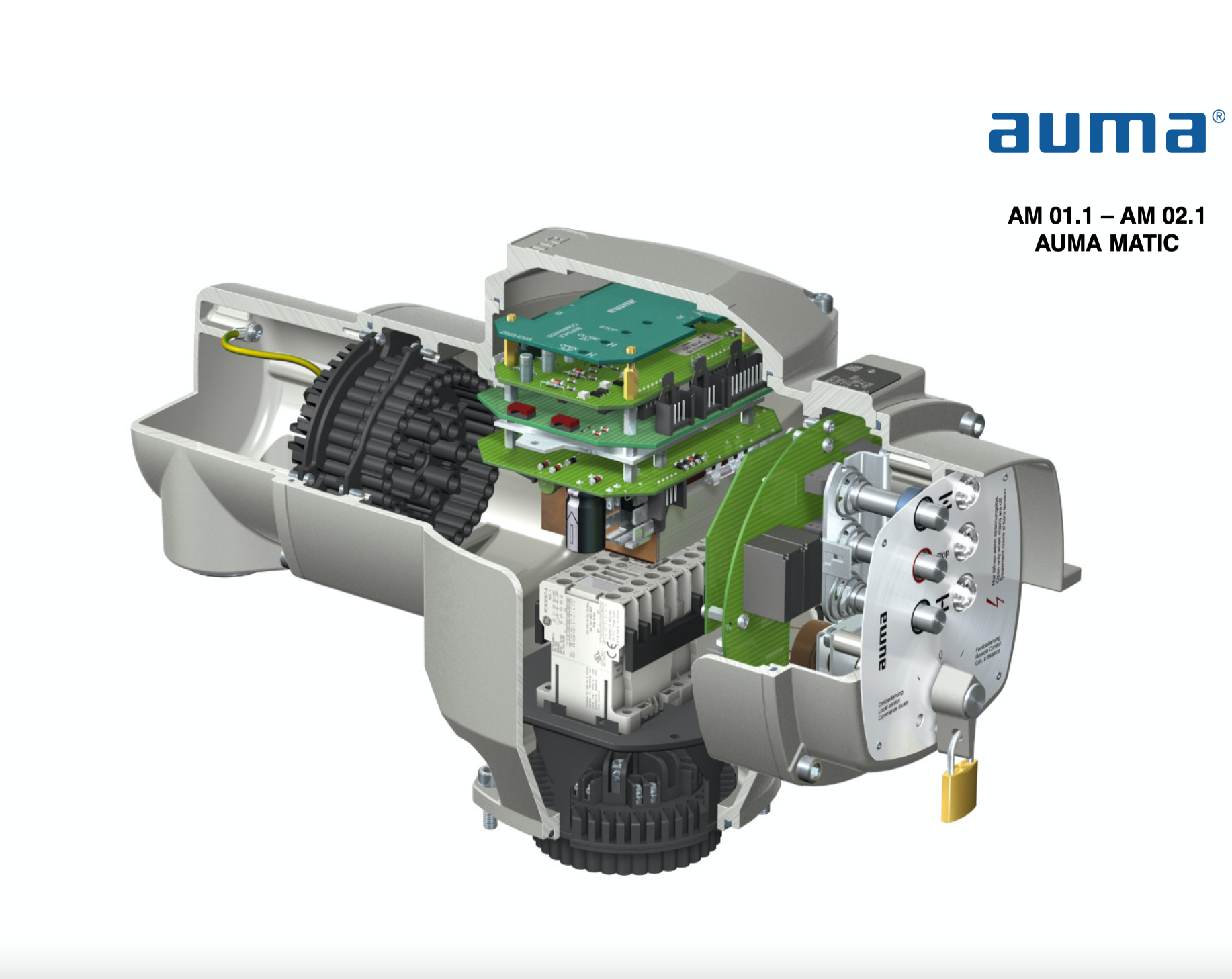

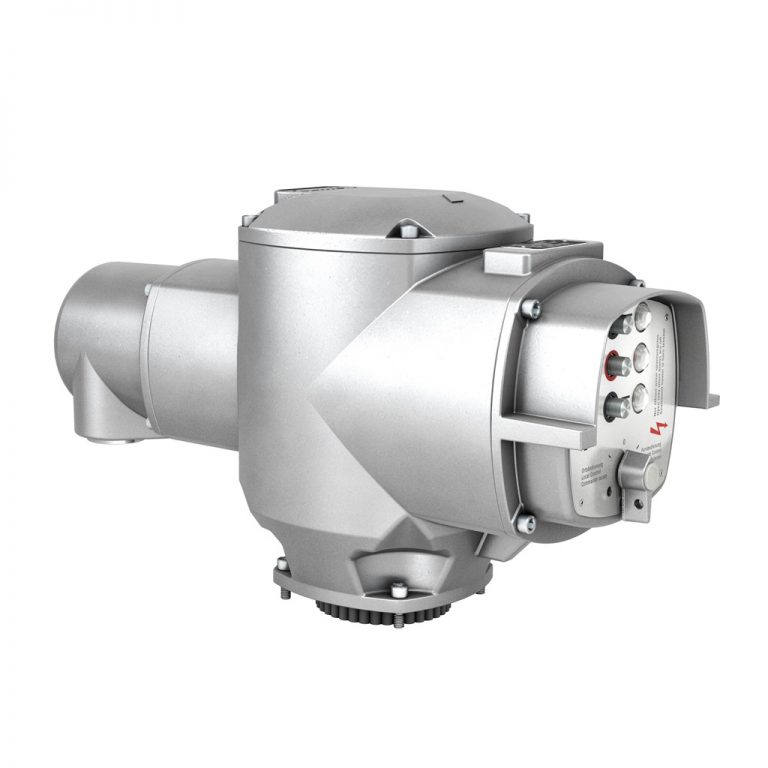

Konstrüksiyon özellikleri
Uzaktan kumanda için modüler Interface tasarımı
Kilitlenebilir seçme anahtarı, butonlar ve sinyal lambaları üzerinden yerel kontrol ünitesi
programlanabilir kontrol mantığı (“Kademeli mod” veya “Kendinden kilitleme”)
programlanabilir kapatma türü (torka veya limite bağlı)
duvar askısında ayrı montaj
Tersleme kontaktörleri, tristörler üzerinden motor kumandası
Otomatik faz düzeltme ile faz denetimi
harici 24 V DC besleme (opsiyon)
Çevre koşulları
yüksek koruma sınıfı
kaliteli korozyon koruması
geniş çevre sıcaklığı aralıkları
Interface ve işlev özellikleri
Değişik gerilimlerin kontrol girişleri (DC/AC)
durum sinyalini vermek için kuru sinyal röleleri
Fieldbus arabirimi
İşlevsel güvenlik: Seçilen yapılandırmalarda SIL 2’ye kadar güvenli bir son konum geri bildirimi mümkündür
Arabirimler
AUMA kompakt fiş üzerinden elektrik bağlantısı (alternatif klemensler)
Hızlı Tahliye Vanaları, beş fonksiyon gerçekleştirmek için tasarlanmıştır;
• Maksimum ayar basıncı aşıldığında şebekedeki aşırı basıncı tahliye etmek
• Ani basınç yükselmelerini ortadan kaldırmak
• Sistemde arıza oluştuğunda, arıza olduğunu anında görebilmek
• Filtre sistemlerinde patlamaların önüne geçmek
• Şebeke bakım maliyetlerini azaltmak
ÖZELLİKLER
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.
Hızlı Tahliye Vanaları, hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve basınç değişimlerini hisseden bir pilottan oluşmaktadır. Şebekede ani bir basınç yükselmesi olduğu durumda vana, tam açılarak aşırı basıncı sistemden tahliye eder. Basınç değerleri normal seviyelere indiğinde ise vana, tam sızdırmaz bir şekilde kapanır ve sistemin normal koşullarda çalışmasını sağlar.
Yatay Flatörlü Kontrol Vanaları, değişken debiye bakmaksızın depo seviyesini sabit bir değerde tutar. Ürün, hidrolik kontrol vanaları ile mekanik flatörlü vanaların özelliklerini tek bir vanada birleştirir. Flatör ile vanayı birbirinden sökmek ve takmak oldukça kolaydır. Bu sayede mekanik flatörlü vanalarda oluşan bakım ve montaj sorunları bu Modelide bulunmaz. Flatör ile vanayı birbirinden ayırarak farklı noktalara monte etmek, kullanıcılar için büyük kolaylık sağlar.
• Depo dolumu
– Küçük hacimli depolar
– Geniş yüzey alanına sahip depolar
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Hareketli hidrolik flatöre sahiptir.
• Vana ve flatöre kolay erişim sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
Ekstra Özellikler
• Basınç Sabitleyici
• Debi Kontrol
• Acil Durum Elektriksel Flatör
• Modülasyon Dikey Flatörü
• Elektronik Dikey Seviye Kontrol ve Basınç Sabitleme
• Ayaklı Depo Seviye Kontrol
ÇALIŞMA PRENSİBİ 1. Depo su seviyesi, vana ayar değerinin üzerine yükseliyor:
a) İğneli Vana [1], vana girişinden vana üst haznesine [2] su girişini sağlar.
b) Flatör [3], flatör pilot koluna [4] bağlıdır ve flatörün pozisyonu, vana seviye ayar değerini belirler.
c) Flatör yükselerek flatör pilotunun [5] devreye girmesine ve vana üst haznesinde basınç birikmesine yol açar.
d) Klape kapanarak depo dolumunu durdurur.
2. Depo su seviyesi, vana ayar değerinin altına iniyor:
a) Flatör düşerek, flatör pilotunun devreye girmesine ve vana üst haznesindeki basıncın tahliye edilmesine yol açar.
b) Vana açılarak depo dolumunu başlatıyor.
c) İğneli vana, kontrol vanasının kapanma hızını kontrol eder.
d) Küresel vana [6], kontrol vanasının manüel olarak kapatılmasını sağlar.
UYGULAMA Yüksek Katlı Binalarda Seviye Kontrol Sistemleri
Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edilemeyecek bir durumdur.
• Depo taşması, oldukça tehlikeli ve maliyetli olabilir.
• Depolar genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve sistemin oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binada bulunan kullanıcıların çoğu tamamen depodaki suya bağımlıdır: İçme suyu, yangın suyu, klima sistemi, tuvalet suyu vb.
• Üst katlardaki kullanıcılar ve yangın koruma sistemi için basınç bulundurulmalı ve depo dolumu esnasında basınç düşmemelidir.
• Depo sistemleri maksimum (acil durum) tüketimine uygun yapılmakta olup, gerçek tüketim değerinden çok daha düşük olduğundan, depo su seviyesinde çok sınırlı bir değişim yaşanmaktadır.
Bu modelinin özellikleri sayesinde yukarıda belirtilen ihtiyaçların hepsi karşılanabilmektedir.
A : Yüksek kat basınç düşürücü sistemi
B : Alçak kat basınç düşürücü sistemi
C : Bodrum rezervuar seviye kontrol sistemi D : Çatı rezervuarı seviye kontrol sistemi
E : İçme suyu pompalama sistemi
F : Yangın koruma pompalama sistemi
G : Yüksek kat pompalama sistemi
Çatı Katı Depoları
Çatı katında bulunan depolarda su seviyesi, binanın bodrumunda bulunan pompaların elektriksel kontrolü ile yapılır. Bu tarz sistemlerde, depo taşmasının yaratacağı sorunlar oldukça maliyetli olacağından, sisteme hidrolik koruma eklenmesi tavsiye edilir.
Açık halde iken sisteme minimum etki yapar. Kapatıldığında ise tam sızdırmazlık sağlar. Üst katlardaki kullanıcıları veya yangın koruma sistemini öncelikli konuma getirmek ve basıncın düşmesi engellenmek isteniliyorsa, bu modelin girişine Basınç Sabitleme Vanası monte edilmesi tavsiye edilir.
Bodrum Katı Depoları
Bodrum katında bulunan depolar, kullanıcıya farklı zorluklar oluşturabilir:
• Su kesilmesi kabul edilemez.
• Depo taşması, maliyetli ekipmanlara zarar verebilir.
• Gürültü seviyesi düşük tutulmalıdır.
• Şehir şebekesindeki basınç düşük olabilir.
Modelimiz, tüm bu zorlukların üstesinden gelebilir.
Bu Modelinin yanında sisteme aşağıdaki ürünlerin de monte edilmesini tavsiye eder:
[1 ] Pislik Tutucu: Pisliklerin sisteme girerek vanayı etkisiz hale getirmesine engel olur.
[2] 730-65 Basınç Sabitleme Vanası: Aşağı katlarda bulunan tüketicilerin kullandığı basıncın, şebeke basıncının altına düşmesini önler ve elektriksel koruma sağlar.
[3] 750-66-B Paralel Hat Vanası: Su girişinin kesintisiz olmasını sağlar.
[4] Flatör Montajı: Tank dışına montajı olanaklı kılar.
Hızlı Tahliye (Relief) Vanaları, şebekede oluşan ani basınç yükselmelerinde hızlı bir şekilde açılarak aşırı basıncı tahliye eder ve şebekeyi korur. Ürün, basınç yükselmesinde tam olarak açılıp, sistem değerleri normal seviyeye indiğinde sızdırmaz bir şekilde kapanır.
• Ani basınç yükselmelerini önleme
• Sistemde arıza olduğunu belirtme
• Filtre sistemlerinde patlamaları önleme
• Sıcaklığa bağlı genleşme sonucu oluşan aşırı basınç yükselmelerini önleme
• Sistem bakım maliyetlerini azaltma
ÖZELLİKLER
• Uzun ömürlü, bozulmayan pilot ayarına sahiptir.
• Geniş ayar yelpazesine sahiptir.
• Hassas ayar değerlerine sahiptir.
• Ayar değerinde minimum titreşim gösterir.
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
ÇALIŞMA PRENSİBİ
1. Şebeke basıncı, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [3], vananın üst haznesine [1] su girişini sağlar ve pilot [2], vananın giriş basıncını hisseder.
b) Pilot, sürekli olarak şebekeden basınç temin ederek üst haznedeki basıncın sabit kalmasına yol açar.
c) Üst haznedeki basınç, diyaframı aşağı yönde iter ve tam sızdırmazlık sağlar.
2. Şebeke basıncı, pilot ile tanımlanan değerin üzerine çıkar:
a) Pilot, yüksek basıncı hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası, hızlı bir şekilde tepki vererek tam olarak açılır ve sistemdeki aşırı basıncı tahliye eder.
c) Şebeke basıncı, pilot değerinin altına indiğinde pilot kapanarak üst haznedeki basıncın yükselmesine sebep olur.
d) Vana, tam sızdırmazlık sağlar.
UYGULAMA Basınç Düşürme İstasyonunda Güvenlik Tahliyesi
Bu Model, sistemi aşağıda belirtilen durumlardan korur:
• Ani basınç yükselmeleri
• Farklı kaynakların yol açtığı aşırı basınçlar
• Diğer sistem elemanlarının arızalanması sonucu oluşan tehlikeler
• Statik durumda basınç düşürücü vanaların su sızdırması
Filtre Sistemlerinde Güvenlik Tahliyesi
Geniş yüzey alanları dolayısıyla filtre tankları, ani basınç yükselmelerine karşı en hassas durumdaki elemanlardır.
Bu Model, filtre tanklarını aşağıda belirtilen durum lardan korur:
• Filtreleme sonunda oluşan ani basınç yükselmesi
• Talepteki azalma sonucu oluşan ani basınç yükselmesi
• Filtreleme elemanının tıkanması sonucu oluşan basınç yükselmesi
• Geri-yıkama esnasında, debi yönünün değişmesine bağlı basınç yükselmesi
Basınç Sabitleme / Relief Vanaları, su dağıtım şebekelerini ve pompa istasyonlarını iki aşırı duruma karşı korur:
• Hatta paralel olarak monte edildiğinde, aşırı basıncı tahliye ederek şebekeyi korur.
• Hat üzerinde yerleştirildiğinde, minimum giriş basıncını koruyarak farklı basınç bölgelerini önemine göre sınıflandırır, boru hattının boşalmasını önler ve pompaya aşırı yük binmesine engel olur.
• Farklı basınç bölgelerini önem sırasına göre sınıflandırma
• Boru hattını kontrollü bir şekilde doldurmayı garanti etme
• Boru hattının boşalmasını engelleme
• Pompaya aşırı yük binmesini ve kavitasyon sorununu önleme
• Debinin, minimum pompa debisinin altına düşmesini önleme
• Şebekeyi aşırı basınçlardan koruma
ÖZELLİKLER
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
Ekstra Özellikler
• Selenoid Kontrol
• Çekvalf Özelliği
• Hassas Pilot
• Seviye Kontrol ve Basınç Sabitleme Vanası
• Pompa Kontrol ve Basınç Sabitleme Vanası
• Pompa Sirkülasyon ve Basınç Sabitleme Vanası
• Elektrikli Çok Seviyeli Ayar Seçmeli
• Hassas Hidrolik Pozisyonlu
• Elektronik Basınç Sabitleme Vanası
• Basınç Sabitleyici ve Düşürücü Vana
ÇALIŞMA PRENSİBİ 1. Vana giriş basıncı, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın giriş basıncını hisseder.
b) Pilot, şebekedeki basınç düşümünü hissederek harekete geçer ve vananın üst haznesindeki basıncın yükselmesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve vananın giriş basıncını pilot ile tanımlanan değere yükseltir.
2. Vana giriş basıncı, pilot ile tanımlanan değerin üzerine çıkar:
a) Pilot, yüksek giriş basıncını hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana giriş basıncının pilot değerinin altına inmesine yol açar.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.
UYGULAMA Pompaya Aşırı Yük Binmesini Önleme ve Kavitasyon Koruması
Vana, pompa çıkış basıncını sabitleyerek pompaya aşırı yük binmesini önler ve aşırı talep nedeniyle oluşan kavitasyon sorununu engeller. Pilotun hissetme girişi, pompa emiş hattına bağlandığında ise dönüşüp pompa emiş basıncını sabitleyen bir ürün haline gelir. Pompa emiş basıncının değişkenlik gösterdiği sistemlerde ise, pompa diferansiyel basıncını sabitleyerek pompa debisini limitlemek için kullanılır.
Basınç Bölgelerini Önemine Göre Sınıflandırma
Bu uygulamalar genellikle cazibeli sistemlerde kullanılır. Vana, alçak kotlardaki tüketimin fazla olduğu durumlarda, yüksek kotlarda bulunan bölgeleri, alçak kot- lardakilere göre daha önemli bir bölge olarak sınıflandırır. Böylece yüksek kotlardaki kullanıcılara su verilememesini engeller. Bu ürüne, basınç sabitleme özelliğinin yanında basınç düşürücü fonksiyonu da eklenerek Düşürme Vanası elde edilir. Böylelikle, talebin düşük olduğu durumlarda da alçak kotlardaki kullanıcılar, yüksek basınçtan korunmuş olur.
Boru Hattı Boşalması Önlenmesi
Boru hattının boşalması, su dağıtım şebekelerinde büyük bir sorun oluşturmaktadır. Aşağı eğimli hat boşalmasını önlemek için vananın pilot ayarı, sistemin en üst noktası ile vana arasındaki kot farkından dolayı oluşan basınç değerinin çok az üzerine ayarlanır. Böylelikle pompa çalışıp sisteme A basıncı uyguladığında, vana tamamen açılır. Pompa kapatıldığında ise basınç, pilot değerinin altına düşer. Böylece vana kapanarak hattın boşalmasını önler. Bir rezervuarın bulunduğu cazibeli sistemlerde ise rezervuarın sisteme uyguladığı B basıncı oldukça düşüktür. Ayrıca bu basınç, boru hattındaki sürtünme kuvveti dolayısıyla daha da düşmektedir. Dolayısıyla standart 730 Modeli, bu basınç değişimini hissedemeyebilir. Böyle durumlarda, oldukça düşük basınç kaybına sahip, hassaslığı ve ölçümü çok yüksek olan Hidrolik Pozisyonlu Basınç Sabitleme Vanası kullanılır.
Minimum Pompa Debisini Koruma
Vana, düşük talep durumunda yüksek pompa çıkışı dolayısıyla oluşan aşırı basıncı şebekeden tahliye eder. Sabit bir pompa çıkış basıncı elde etmek için, pompa çıkış debisi ile tüketim arasındaki fark, pompa emiş rezervuarına sirküle edilir.
Sirkülasyon vanaları, üzerlerindeki AP’nin ve su geçiş hızının çok yüksek olması ve çıkışlarındaki basıncın çok düşük olmasından dolayı ciddi kavitasyon problemlerine maruz kalırlar. Vanalar, bu koşullarda genellikle çok kısa süreli çalışmakta ise bile kavitasyon, vananın ömrünü azaltabilir. Bu sorunu çözmek için kavitasyon dayanımlı malzemeler, çıkış orifisi ve girişte bir basınç düşürücü vana kullanılabilir. Ayrıca bu gibi durumlarda sirkülasyon vanasının çapı da yükseltilebilir.
