Uygulama:

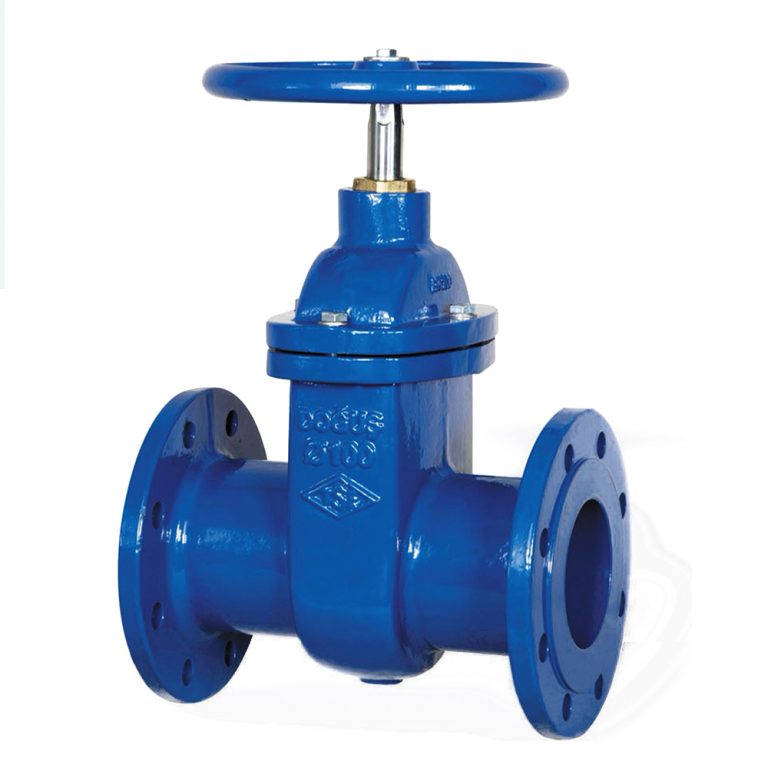

Sürgülü Vanalar tam kapalı haldeyken su akışını tamamen durdurur ve kesinlikle su sızdırmazlar. Vanalar tam açık konumdayken ise su akışını bozacak herhangi bir etki yapmazlar. Sürgülü Vanalar regülasyon amaçlı kullanılmaya uygun değildir.
GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
Özellikler:
Tasarımından dolayı DOĞUŞ Sürgülü Vanaları;
Boya:
DN40-400 – Elektrostatik Epoksi Mavi DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
DEĞİŞTİRİLEBİLİR BURÇLAR
Metal Yataklı Sürgülü Vanalarda sürgü sızdırmazlığını sağlamak için ikişer adet sürgü burcu ve gövde burcu bulunmaktadır. Sürgü kapandığında, sürgü ve gövde burçları birbiri ile temas ederek tam sızdırmazlık sağlarlar. Filtrasyon yapılmayan şebe kelerde, su içindeki yabancı maddelerin burçlara çarpması sonucu sızdırmazlık sorunları yaşanabilir. Böyle durumlarda sürgü ve gövde burçları kolaylıkla değiştirilebilir. Özellikle 300 mm ve üzeri çaplarda burçlar, daha iyi sızdırmazlık sağlamak ve daha kolay değiştirilebilimek için pasolu yapılmış olup vana üzerinden kolaylıkla sökülüp yenileri monte edilebilir.
Metal Yataklı Sürgülü Vanalarda sürgü sızdırmazlığını sağlamak için ikişer adet sürgü burcu ve gövde burcu bulunmaktadır. Sürgü kapandığında, sürgü ve gövde burçları birbiri ile temas ederek tam sızdırmazlık sağlarlar. Sürgü ve gövde burçları kolaylıkla değiştirilebilir. Özellikle 300 mm ve üzeri çaplarda burçlar, daha iyi sızdırmazlık sağlamak ve daha kolay değiştirilebilimek için pasolu yapılmış olup vana üzerinden kolaylıkla sökülüp yenileri monte edilebilir.

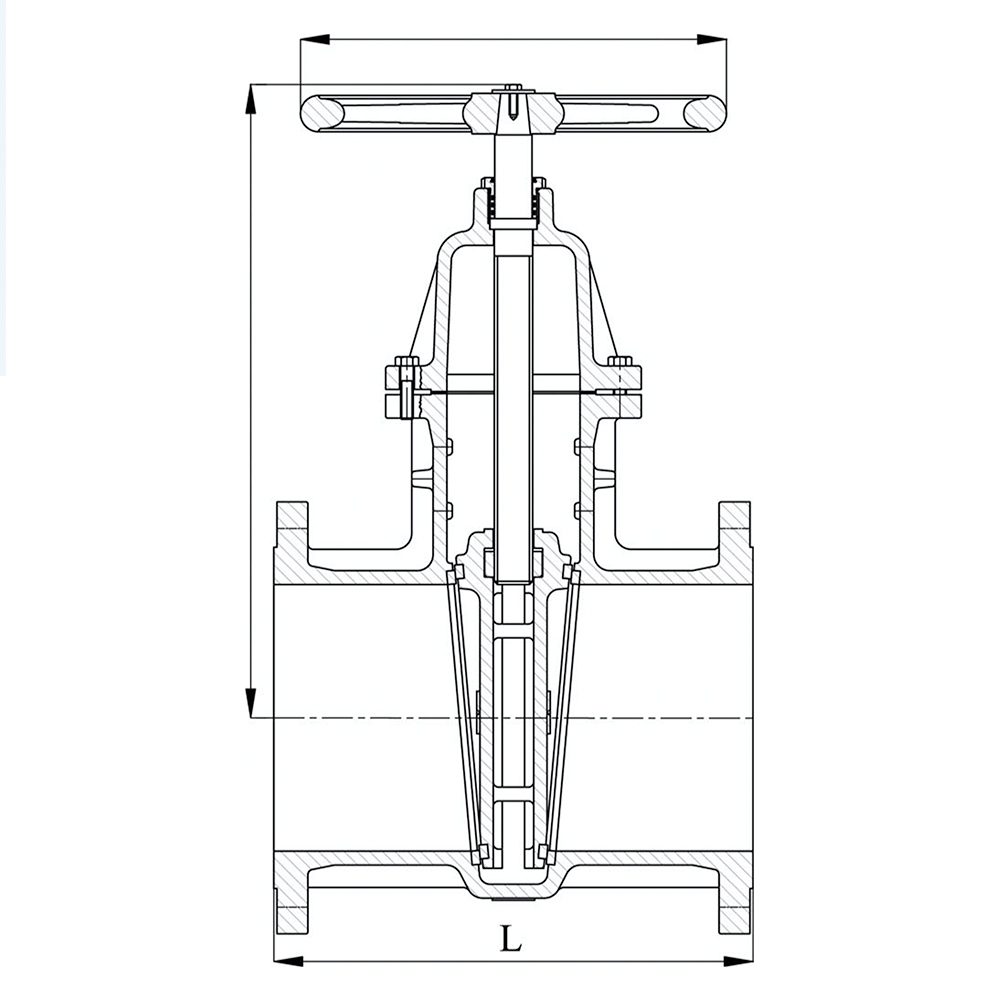

Sürgülü Vanalarında fonksiyonel dişli yoluna sahip yükselmeyen mil mekanizması bulunmaktadır. Çalışma esnasında mil, mil yuvasında dönerek vana klapesini hareket ettirir. Bu mekanizmanın tasarımı sayesinde düşük tork değerlerine sahip Sürgülü Vanaları, düşük enerji harcanarak kolaylıkla açılıp kapanır. Mil, yatay oynamalara karşı geliştirilen yataklama mekanizması sayesinde sadece yuvasında hareket eder ve mil ekseninne dik herhangi bir bükülme olasılığını düşürür. Sürgü, vana tam açık konumdayken gövde içerisinde bulunan yuvasına oturup su yolundan tamamen ayrılır ve su akışını bozmaz. Gövde ve klapede bulunan oturma yüzeylerinde ise preslenmiş burçlar bulunmakta ve bu sayede vana tam kapalı durumdayken sızdırmaz bir yüzey elde edilmektedir.
Yüksek basınçlı sistemlerde kullanılan büyük çaplı vanalarda vanayı açmak oldukça zordur. Bunun nedeni, klapenin giriş ve çıkış duvarları arasında bulunan büyük basınç farkıdır. Bu sebeple, böyle durumlarda by-pass vanası kullanılması tavsiye edilir. By-pass vanası sayesinde, öncelikle by-pass vanası açılarak klape üzerindeki basınç farkı azaltılır ve ana vananın açılması için gereken tork değerleri düşürülür. Böylelikle vana için çok daha ekonomik bir aktüatör seçimi yapılabilir.
Standart bir sürgülü vanaya monte edilen zincirli volan sayesinde yer yüzeyinin üzerindeki vanaları kontrol edebilmek oldukça kolaylaşıyor. Standart bir sürgülü vanada, vanayı kontrol edebilmek için bir merdiven kullanmak gerekirken, zincirli volan sayesinde vanaya erişim sorunu ortadan kalkıyor. Bu sayede acil bir durumda vanaya müdahale süresi de oldukça azalmaktadır. DOĞUŞ VANA, vana üzerinde kullanılan zinciri galvanize veya SS316 paslanmaz çelik olarak sunmaktadır. Böylelikle zincir üzerinde herhangi bir paslanma olasılığı ortadan kaldırılmaktadır.
Üst-flanşlı sürgülü vana, vanaya aktüatör monte ede bilmek için kullanılır. DOĞUŞ VANA, sürgülü vanalarını aktüatör hazırlığı için üst-flanşlarla sunabilmektedir. Bu flanşlar, ISO – 5210 standardına göre üretilmektedir.
Uzatma milli, yükselen milli veya metal/elastomer yataklı tüm DOĞUŞ Sürgülü Vanaları dişli kutusu ile üretilebilmek tedir. Dişli kutuları, yüksek tork değerlerine sahip büyük çaplı vanalar için kullanılmaktadır. Böylelikle, vana açma & kapamasında gerekli olan tork değerleri daha düşük seviye lere indirilebilir ve açma & kapama için tüketilen enerji düşürülür. Kolay kullanım ve daha ekonomik bir aktüatör seçebilmek için dişli kutusu kullanımı en etkili çözümdür.
