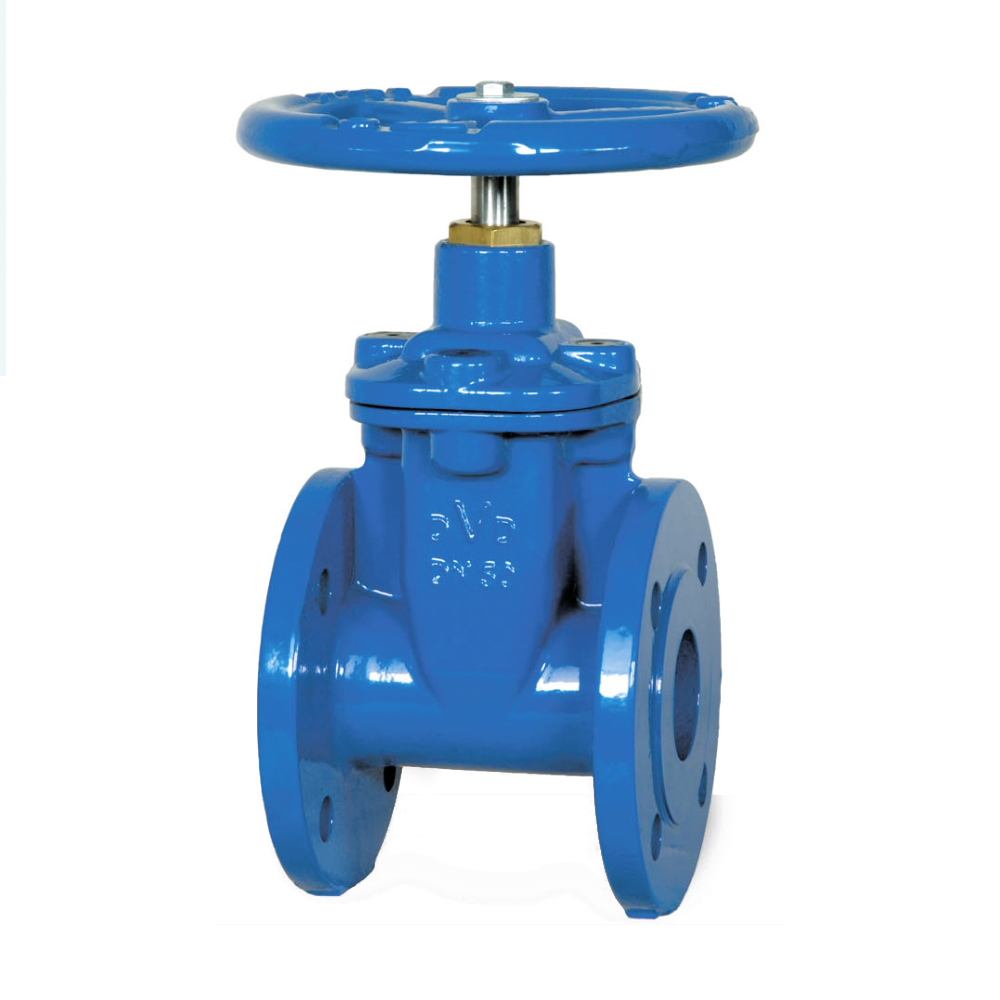

EN 558-1 SERİ 14 (DİN 3202 - F4) ELASTOMER YATAKLI

Metal Yataklı Sürgülü Vanaların Açma & Kapama Tork Değerleri ve Testleri

Elastomer Yataklı Sürgülü Vanaları tam kapalı haldeyken su akışını tamamen durdurur ve kesinlikle su sızdırmazlar. Vanalar tam açık konumdayken ise su akışını bozacak herhangi bir etki yapmazlar. Sürgülü Vanalar regülasyon amaçlı kullanılmaya uygun değildir.

Boya:

DN40-350 — Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.

ÖZELLİKLER
Tasarımından dolayı Sürgülü Vanalar;
• Dikey olmayan konumlarda da monte edilebilir.
• Çalışma Basınçları: PN10, PN16
• Düşük tork değerlerine sahiptir
• Yeraltı ve yerüstü montajı için uygundur.
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.

VULKANİZE KLAPE – MÜKEMMEL SIZDIRMAZLIK ve UZUN ÖMÜRLÜ ÇALIŞMA
Elastomer Yataklı Sürgülü Vanaları, vulkanize edilmiş sürgüleri sayesinde uzun yıllar boyunca dayanımını kaybetmeyerek %100 sızdırmazlık sağlar. DOĞUŞ üretim merkezlerinde yapılan vulkanizasyon süreci sayesinde sürgünün ana maddesi olan metal, kesinlikle atmosfer ile temas etmez. Bu sayede korozyon sorun olmaktan çıkar. Ayrıca, vulkanizasyon ile kauçuk madde, metal yüzeye derinlemesine etki eder ve iki maddeyi tek bir madde halinde birleştirir. Bu sayede sürgü, yıllar boyunca dayanımını kaybetmez.

OPSİYONEL WRAS ONAYI – İÇME SUYU ŞEBEKELERİNDE GÜVENİLİR ÇALIŞMA

Elastomer Yataklı Sürgülü Vanaları, içme suyu şebekelerinde kullanılmak amacı ile opsiyonel WRAS onaylı olarak sunulmaktadır. Bu onaya sahip vananın hem kauçuk kaplı sürgüsü hem de ürünün boyası bakteri oluşumunu önler, şebekeye herhangi bir koku veya tat salgılamaz. Ürünün bu özellikleri, İngiltere’deki WRAS laboratuarlarında incelenerek onaylanmıştır.

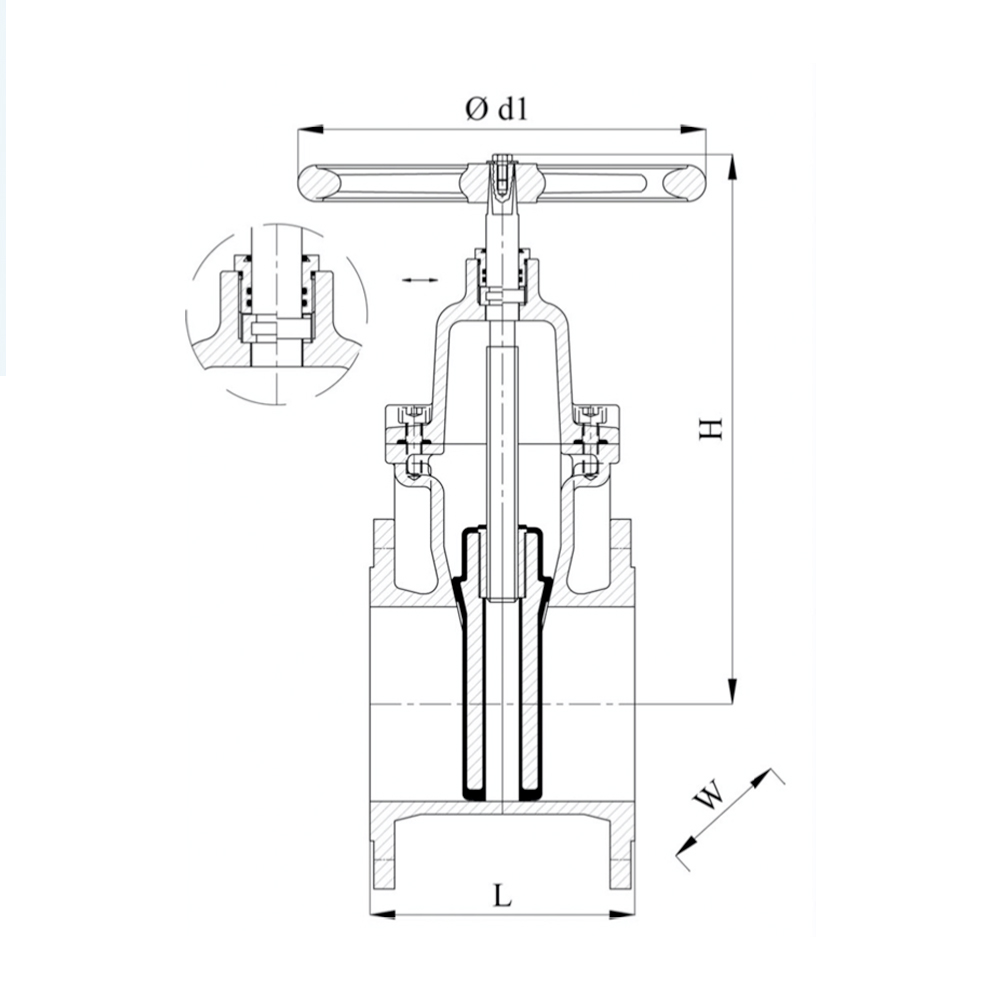

Elastomer Yataklı Sürgülü Vanalarında fonksiyonel dişli yoluna sahip yükselmeyen mil mekanizması bulunmaktadır. Çalışma esnasında mil, mil yuvasında dönerek vana klapesini hareket ettirir. Bu mekanizmanın tasarımı sayesinde düşük tork değerlerine sahip DOĞUŞ Elastomer Yataklı Sürgülü Vanaları, düşük enerji harcanarak kolaylıkla açılıp kapanır. Mil, yatay oyna­ malara karşı geliştirilen yataklama mekanizması sayesinde sadece yuvasında hareket eder ve mil eksenine dik herhangi bir bükülme olasılığını düşürür. Sürgü, vana tam açık konumdayken gövde içerisinde bulunan yuvasına oturup su yolundan tamamen ayrılır ve su akışını bozmaz. Klasik sürgülü vanaların aksine elastomer yataklı vana gövdelerinde, vana kapanırken vul­ kanize sürgünün oturacağı herhangi bir yuva yoktur. Bu sayede suda bulunabilecek partiküller bu yuvada toplanıp sızdırmazlığı önleyemezler. Ayrıca sürgü ile sızdırmazlık yüzeyi arasına herhangi bir partikül sıkıştığında, kauçuk malzeme esneyerek sızdırmazlığın bozulmasını önler.
