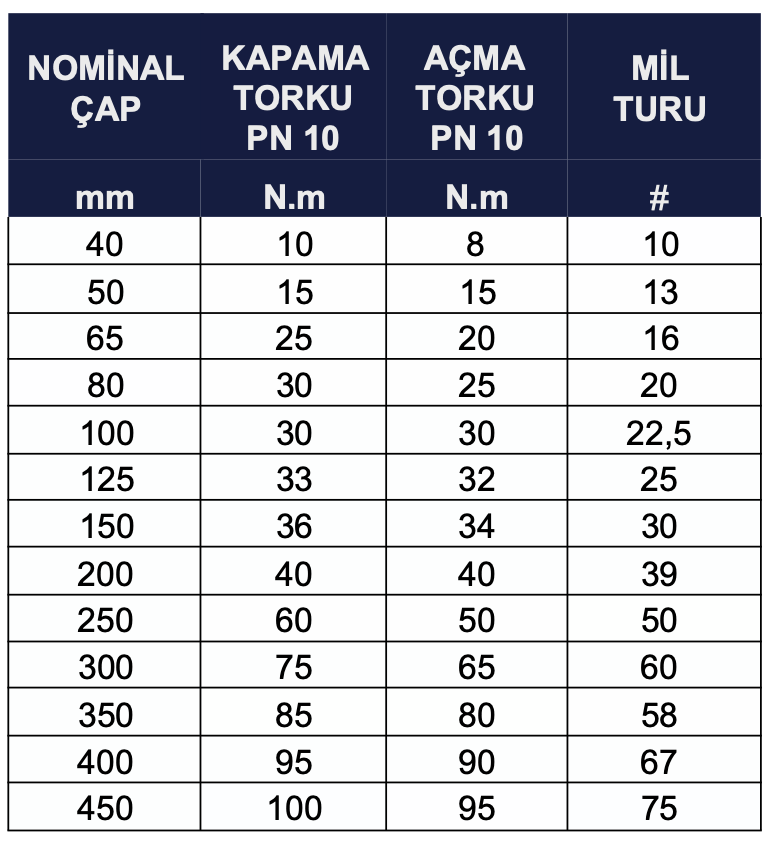

Metal Yataklı Sürgülü Vanaların Açma & Kapama Tork Değerleri
EN 1171 Şema 6′ ya göre DIN 3202-F4 – EN 558-1 Seri 14

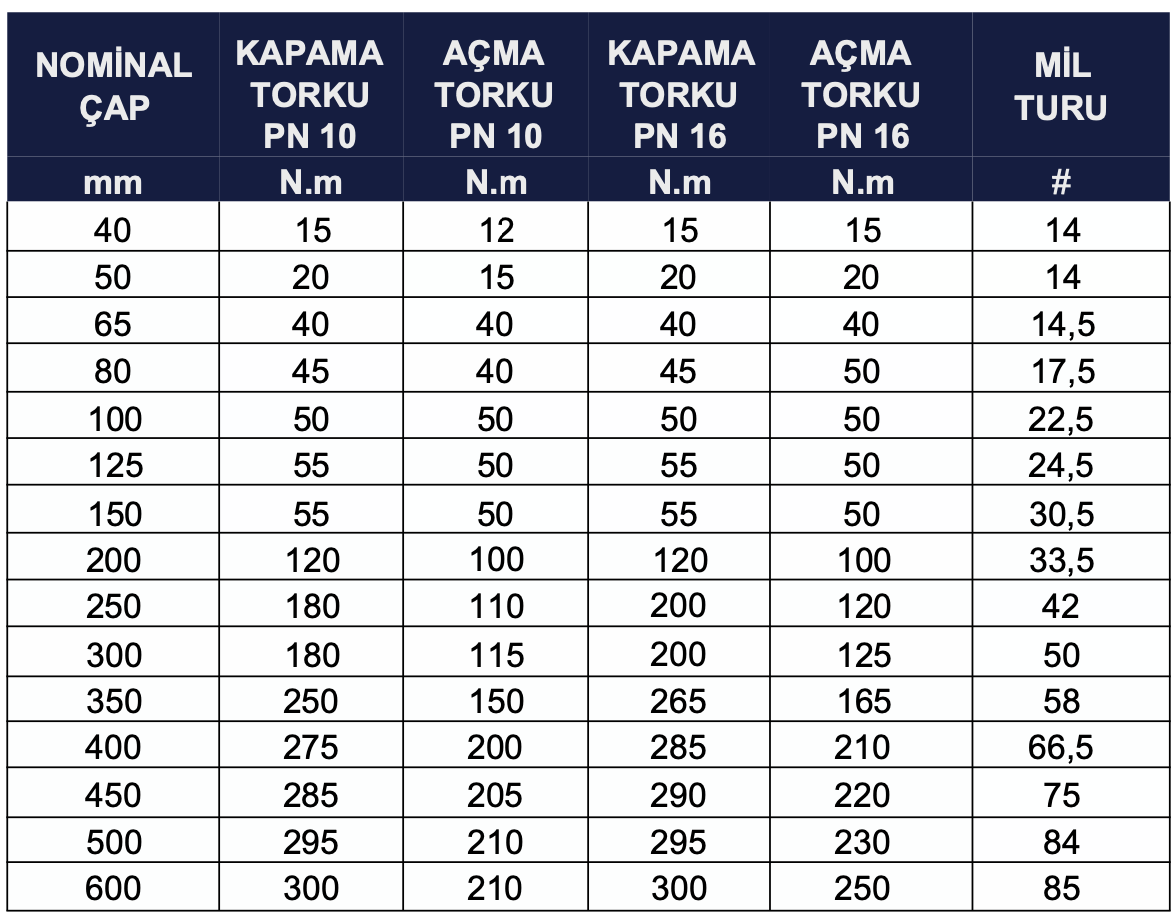

Metal Yataklı Sürgülü Vanaların Açma & Kapama Tork Değerleri
EN 1171 Şema 6′ ya göre DIN 3202-F5-EN 558-1 Seri 15 & BS 5163-EN 558 Seri 3

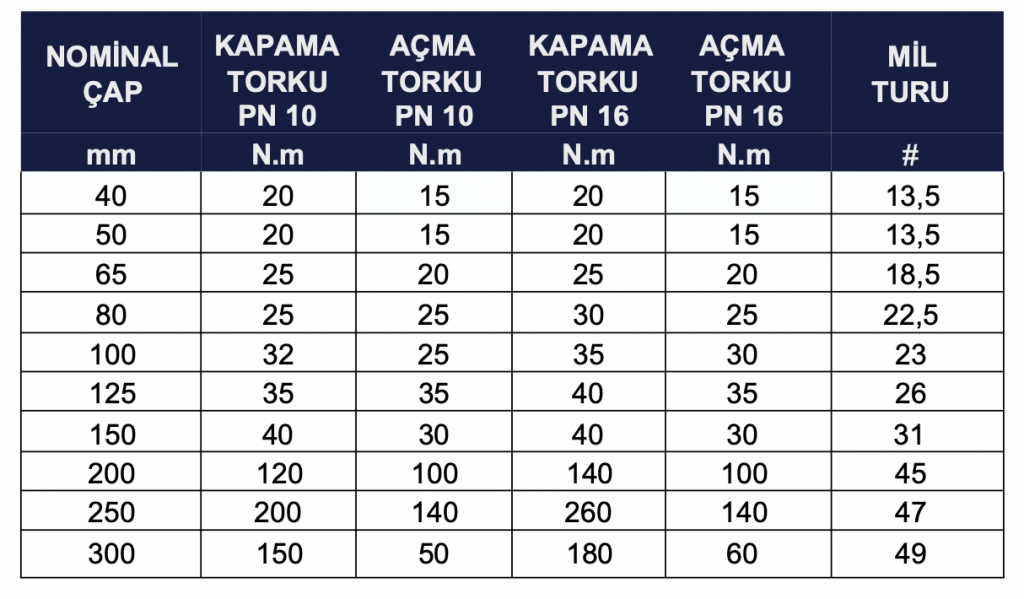

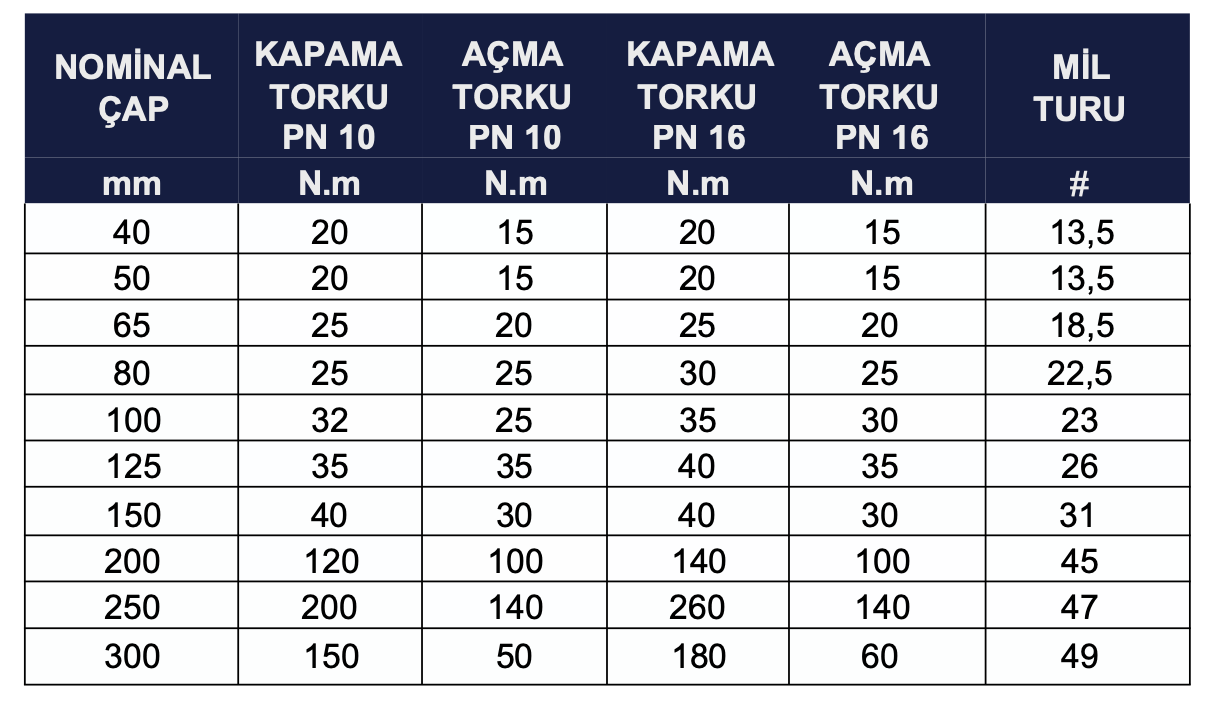

Elastomer Yataklı Sürgülü Vanaların Açma & Kapama Tork Değerleri
EN 1171 Şema 6’ya göre DIN 3202-F4- EN 558-1 Seri 14

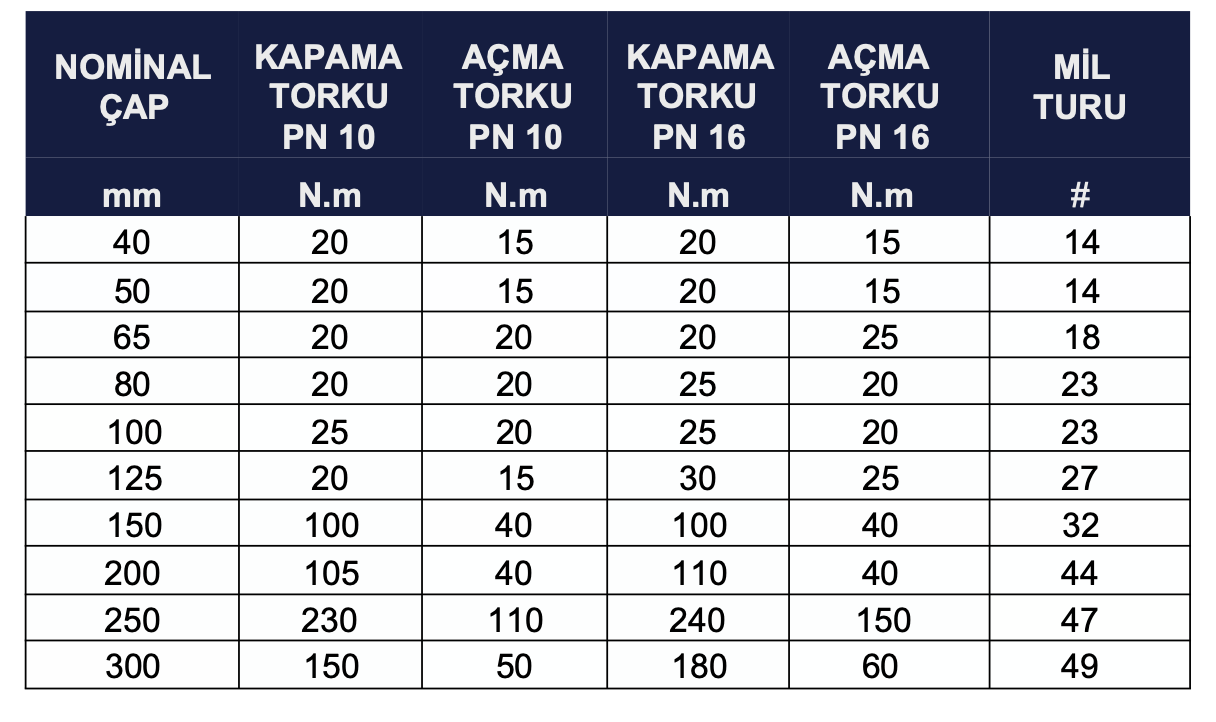

Elastomer Yataklı Sürgülü Vanaların Açma & Kapama Tork Değerleri
EN 1171 Şema 6’ya göre DIN 3202-F5-EN 558-1 Seri 15 & BS 5163-EN 558 Seri 3
TEST
DOĞUŞ VANA kalite seviyesinin korunması ve müşterilerimize tutarlı ve güvenilir ürünler sunmak için DOĞUŞ VANA’da üretilen tüm ürünler oldukça çetin bir test aşamasından geçirilmektedir.
Test aşamaları, DOĞUŞ VANA üretim merkezlerinde bulunan üstün teknoloji laboratuarlarda gerçekleştirilmektedir ve tüm Test Sertifikaları, 3.1 B Sertifikaları müşteri talebine göre sunulmaktadır. Belirtilen ürünlere uygulanan test aşamalarını aşağıda bulabilirsiniz:
GÖVDE SIZDIRMAZLIK TESTİ
Amaç:
Bu test, vana çalışma mekanizmasının, dahili basınca karşı olan sızdırmazlığını onaylamak için yapılmaktadır.
Test Aşamaları:
Test sıvısı sudur.
2. Vana klapesi yarı açık konuma getirilir.
3. Vana bağlantı noktaları kapatılır ve vana içerisindeki tüm boşluklar su ile doldurulur.
4. Test sıvısına, aşağıda belirtilen basınç miktarları uygulanır.
5. Test basıncı, aşağıda belirtilen süre zarfında sabit tutulur.
Vana sızdırmazlığı incelenir ve vananın tüm dış yüzeyi sızdırmazlığa karşı gözle kontrol edilir.
Test Basıncı:
Test basıncı, oda sıcaklığındaki mevcut çalışma basıncının minimum 1.5 katıdır.

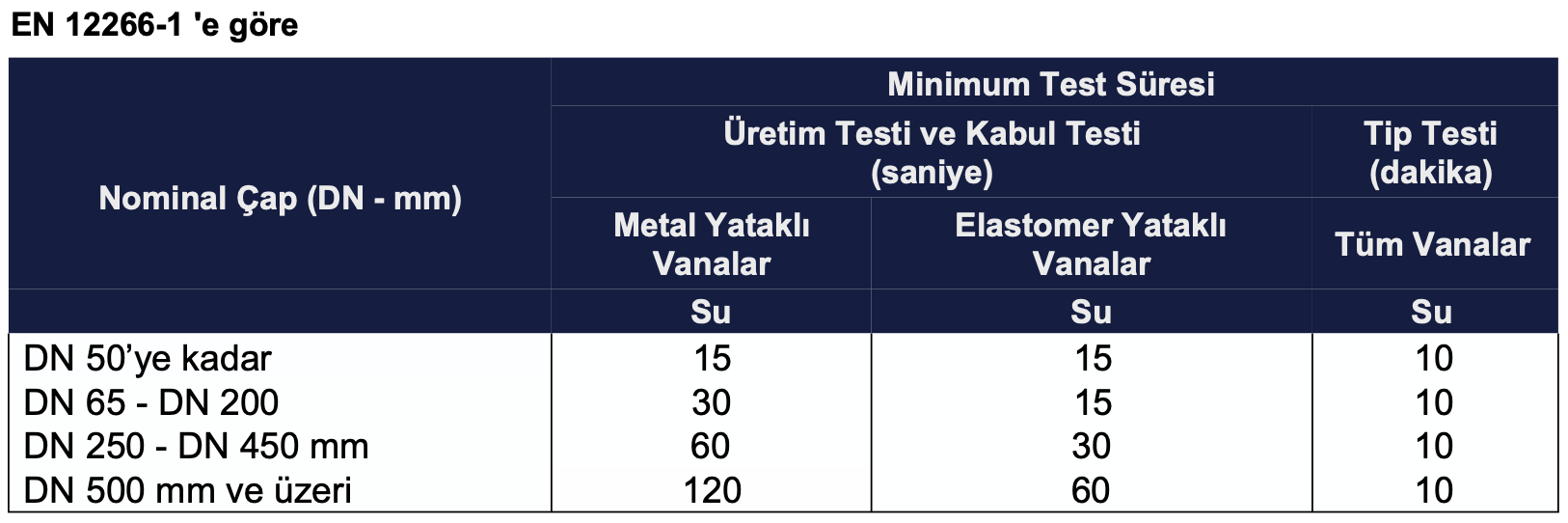

Test Süresi:
Test süresi, aşağıdaki tabloda belirtilen süreden az olmamak kaydıyla uygulanır.
Kabul Kriteri:
DOĞUŞ kabul kriteri şu şekildedir;
Vana dış yüzeyinde oluşan hiçbir gözle görülür sızıntı kabul edilemez.
SÜRGÜ SIZDIRMAZLIK TESTİ
Amaç:
Bu test, sürgünün belirtilen sızdırmazlık oranları üzerinde bir sızdırma oluşturmadığını onaylamak için yapılmaktadır.
Test Aşamaları:
1- Test sıvısı sudur.
2- Vana içerisindeki boşluklar, test sıvısı ile doldurulur.
3- Vana klapesi kapalı konuma getirilir.
4- Aşağıda belirtilen basınç miktarları, aşağıda belirtilen süre zarfında sabit tutulur. 5- Sızıntı oranları saptanır.
6- 4. ve 5. aşamalar, vananın öteki yüzü için tekrarlanır.
Test Basıncı:
Test basıncı, oda sıcaklığındaki mevcut çalışma basıncının minimum 1.1 katıdır.

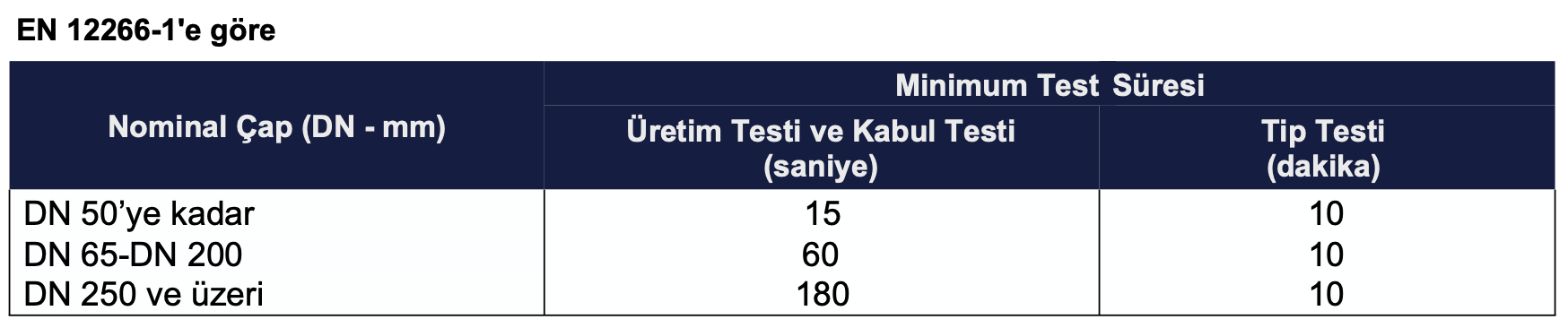

Test Süresi:
Test süresi, aşağıdaki tabloda belirtilen süreden az olmamak kaydıyla uygulanır.
Kabul Kriteri:
Belirtilen süre zarfında ölçülen sızıntı değerleri, ürün için belirtilen sızıntı değerlerini geçmeyecektir. Sızıntı değerleri, aşağıdaki tabloda belirtilmektedir.
Not 1: Belirtilen sızıntı oranları yalnızca oda sıcaklığında geçerlidir.
Not 2: “Gözle görülür sızıntı”, gözle görülür kabarcıkları ve terlemeleri de kapsamaktadır. Bu değer, B değerinde belirtilen oranın altındadır.
