YER ALTI YANGIN HİDRANTI

Hidrantlarda Basınç Kayıp Eğrileri

Yangın Hidrantları, fabrika, depo, konut alanları, yeşil alan ve endüstriyel bölgeler gibi riskli alanlarda, yangın durumunda yetkililerin su ihtiyaçlarını karşılamaları ve yangına hızlı tepki verebilmeleri için tasarlanmıştır.

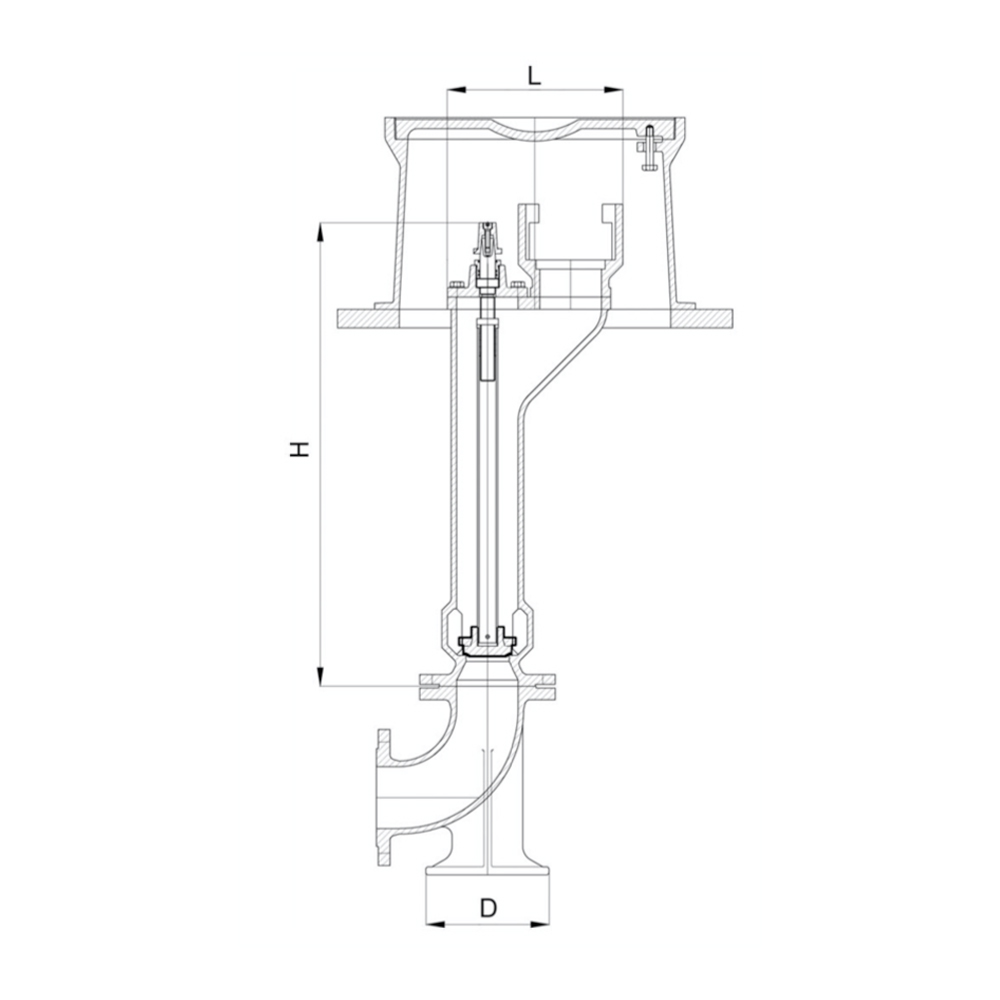

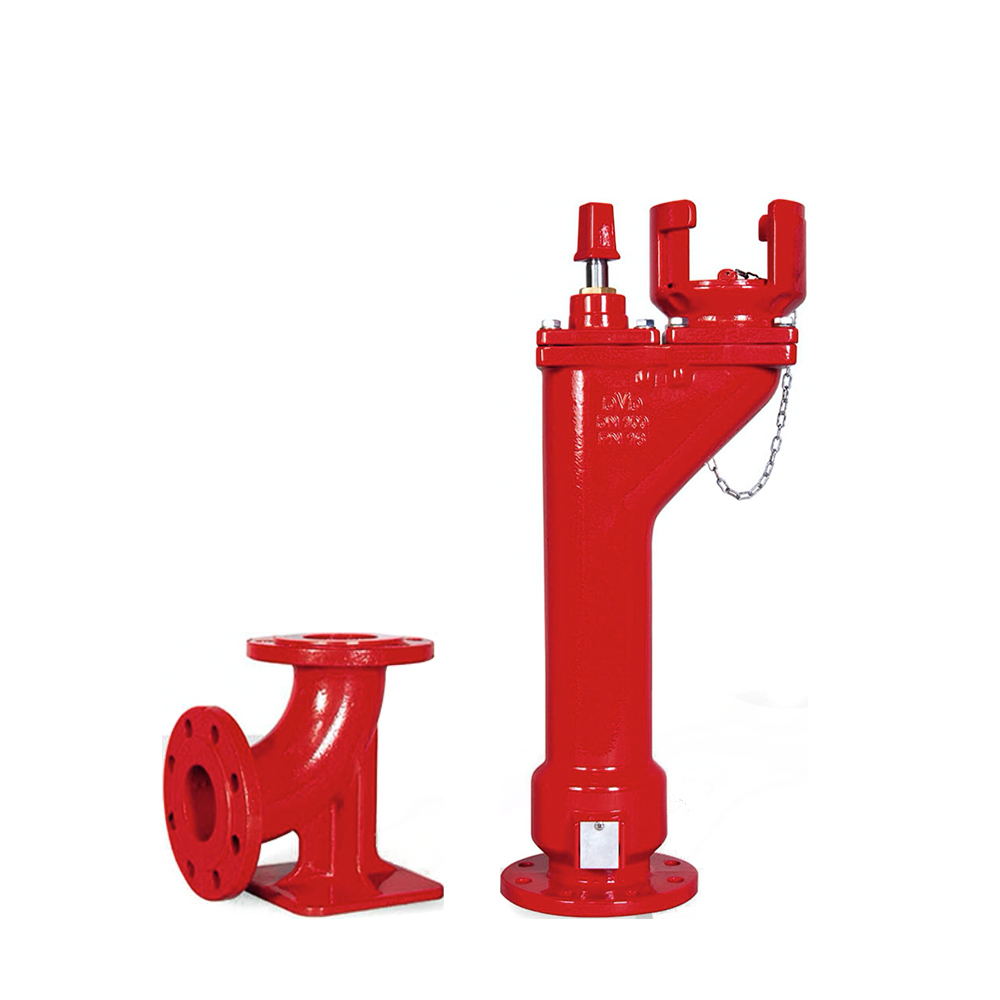

Yer altı Yangın Hidrantları, pik döküm gövde, vana mekanizması ve bu mekanizmayı kontrol eden milden oluşmaktadır. Hidrantın kafası saat yönüne döndürüldüğü taktirde mil, klapeyi akış yönünde hareket ettirerek hidrantı oransal bir şekilde açmaktadır.

Boya:

Tüm RAL Renkleri Mevcuttur.
İçme suyu onaylı boya mevcuttur.

STANDARTLARA UYGUN TASARIM
DOĞUŞ Yangın Hidrantları, TS 2821/1 a, TS EN 14339 ve TS standartlarına uygun olarak, DOĞUŞ Üretim Tesislerinde üretilmekte dir.

MONOBLOK HİDRANT GÖVDESİ
DOĞUŞ Yer altı yangın hidrantlarını rakiplerinden ayıran bir özelliği de monoblok gövdeye sahip olmasıdır. Hidrantın alt parçası gövde ile bir bütün olup herhangi bir bağlantı elemanına ihtiyaç duymaz. Bu sebepten dolayı bir cıvata bağlantısı yapılmamakta ve olası korozyon ve su sızıntısı sorunları ortadan kaldırılmaktadır. Ayrıca monoblok tasarım sayesinde ürün daha hafif olmaktadır.

DRENAJ SİSTEMİ – DONMAYA KARŞI EN ETKİLİ ÇÖZÜM
Sıcaklığın sıfırın altında seyrettiği bölgelerde, yangın hidrantlarının içerisinde bulunan su donabilir. Bu da, yangın esnasında büyük bir sorun teşkil etmektedir. Ayrıca, donmanın etkisiyle hacmi büyüyen su, hidrantın gövdesine zarar verebilir. Böyle bir durumu önlemek için DOĞUŞ Yangın Hidrantları, otomatik drenaj sistemi ile donatılmıştır. Bu sistem, hidrant kullanılırken otomatik olarak kapanır ve hidrant kapatıldığında açılarak gövde içerisindeki suyu tahliye eder. Böylelikle, gövde içerisinde donacak su kalmaz.

YER ALTI MONTAJ – DIŞ DARBELERE KARŞI KORUMA
Yer altı yangın hidrantlarının en önemli avantajlarından birisi de adından da anlaşılabileceği gibi yer altında bulunmasıdır. Hidrant, bir vana odası içerisinde, dış etkilere karşı korumalı olarak bulunmaktadır. Dolayısı ile herhangi bir trafik kazasına veya kasıtlı hasar verme koşullarına karşı koruma sağlanmıştır. Ayrıca hidrantın yer altında bulunması dolayısı ile hidrantın yerini sadece yetkili kişiler bilmekte ve yetkisiz kullanım olasılığı düşmektedir.

hidrantlar, yangın hidrantı, yer altı yangın hidrantı

İlgili ürünler

ÖN ÖDEMELİ TARIMSAL SULAMA HİDRANTI

Tarımsal sulama hidrantı; basınçlı sulama sistemleri ile kapalı hat üzerinden tarlalara taşınan suyun tarla içi su alma noktalarında basıncının, debisinin, akan su miktarının ölçümü ve akan suyun limitlenmesi için kullanılır.

Kısaca TSE ve CE standardında yer alan Hidrolik Sulama Hidrantı için şu 4 fonksiyonu yerine getirir diyebiliriz.

Akan Su miktarını bir sayaç yardımı ile ölçmek.
Akan suyun debisinin max. limit miktarını aşmamasını sağlamak.
Basınç regülasyonu ( Entegre regülatör yardımı ile)
Açma kapama imkanı sağlayan bir vanaya sahip olması

Tarımsal Sulama Hidrantı Nedir?

Sahada basınçlı su borularının tarla içi çıkış noktalarına yerleştirilen sulama hidrantları, saha şartlarından bağımsız olarak sulama sisteminde farklı basınç ve debiye sahip olabilecek noktalarda tüm kullanıcıların eşit ya da benzer şartlarda su almalarını sağlar. Sulama sisteminin bütünlüğünün korunmasına yardımcı olur ve su israfını engellemede olumlu etki gösterir.

Bu özelliklerinin yanı sıda ön yüklemeli entegre sayaçları sayesinde çiftçi kartları ile yüklenen kredi ya da m³ miktarınca kullanım yapılıp kalan kredi vananın kapatılması ile çiftçi kartına iade edilir. Bu sayede çok büyük miktarda su tasarrufu sağlandığı 2014 yılından beri kurmuş olduğumuz sistemlerde gösterilmiştir.

Şirketimiz tarafından geliştirilmiş olan LoRaWAN entegre iletişim sistemi ile kurum tarafından www.atlasserver.io üzerinden tüm su kullanım istatistikleri uzaktan görülür, açma kapama ya da sınırlandırma işlemleri uygulanır. Ayrıca çiftçiler cep telefonu ya da internet üzerinde kredi yükleyebilir açma kapam işlemlerini uzaktan yapabilirler.

Sistemin su tasarrufuna olan etkisi bir çok bölgede yapıalan geniş çaplı uygulamalarda gösterilmiş ve sistem yaygınlaşmıştır. HSH-İoT tipi hidrolik sulama hidrantlarımız TS EN 14267 standardına göre tek veya çift TİP-4 çıkışlı olarak üretilmektedir. TSE ve CE kalite belgelerine sahitir. Mevcut durumda dünyadaki en ileri teknolojiye sahiptir. GGG40 malzemeden üretilen ürünlerimiz termoplastik boya kullanılarak boyanmakta ve pazara sunulmaktadır.

TİP	DNB (Giriş) mm	DNP (Çıkış) mm	Anma Basıncı	Basınç Düzenleyici Çıkış Basıncı	Malzeme
Tek Çıkış	100	80	PN10/ PN16	3-3,8 Bar	EN GJS400-15
Çift Çıkış	100	80	PN10/ PN16	3-3,8 Bar	EN GJS400-15

Genel Özellikler

TSE ve MID sertifikası
Çok Düşük Basınç Kaybı
Sudaki Partiküllerden Etkilenmez
Hava ölçümü yapmaz.
Çok düşük basınç kaybı
Hareketli bir mekanizma yoktur.
Sudaki partiküllerden etkilenmez.
Thermoplastik Uzun Ömürlü Boyalıdır
İstenilen şekilde montaj yapılabilir.
LCD ekran ile kolay kullanım sağlar.
Geçmişe dönük tüketim sorgulanabilir.
GSM/ RF/ Pulse protokolüyle haberleşme
Düşük enerji tüketimi ile 10 yıla kadar pil ömrü sağlar.
Mekanik sayaçlara kıyasla çok daha uzun ömürlüdür.

Bağlantı Çapları

Bağlantı Çapı	Sulama Opsiyonları	Kontrol Opsiyonu	Kalite Belgesi
DN80	Çiftçi Kartı/Zaman Ayar/ RF LoRAWAN/ GSM	Uzaktan Kontrol	TSE
DN100	Çiftçi Kartı/Zaman Ayar/ RF LoRAWAN/ GSM	Uzaktan Kontrol	TSE

Teknik Özellikler

Dışarıdan pil değiştirilebilir.
Pil kapağı açıldığında alarm vererek kapanır.
Sayaç kapağı açıldığında alarm vererek kapanır.
Rekor açıldığında alarm verir, ceza switchi bulunmaktadır.
LCD ekran led aydınlatmalıdır.
RFID kart ile çalışır.
Kullanıcı ve teknisyen kartı tanımlanabilir.
Yönetim yazılımı geliştirilebilir yapıdadır.
Pil değişim esnasında eski tüm bilgiler hafızasında saklanmaktadır.
Otomasyon: M-BUS (Tüm sayaçlarda standart), LoRaWAN, GSM/GPRS

Diğer Özellikler

Debi Limitörü
Sfero Döküm GJS400
Basınç Ayar Regülatörü
Açma/Kapama Vanası
Uzaktan Kontrol Ünitesi
Kartlı Kontör Yükleme Ünitesi
Entegra Ultrasonik debi ölçüm sistemi
Kaplama Özellikleri: İçme suyuna uygun Termoplastik kaplama (ortalama 400 µm kalınlığında
Conta ve Membran Özellikleri: İçme suyuna uygun doğal kauçuk

YER ÜSTÜ YANGIN HİDRANTI

Hidrantlarda Basınç Kayıp Eğrileri

Yer üstü Yangın Hidrantları, pik döküm gövde, vana mekanizması ve bu mekanizmaya kontrol eden milden oluşmaktadır. Hidrantın kafası saat yönüne döndürüldüğü taktirde mil, klapeyi akış yönüne itmekte ve vanayı kapatmaktadır. Tersi bir durumda ise klape akış yönünde hareket ederek hidrantı oransal bir şekilde açmaktadır.

Boya:

Tüm RAL Renkleri Mevcuttur.
İçme suyu onaylı boya mevcuttur.

STANDARTLARA UYGUN TASARIM
DOĞUŞ Yangın Hidrantları, TS 2821/1 a, TS EN 14384 ve TS stan dartlarına uygun olarak, DOĞUŞ Üretim Tesislerinde üretilmekte dir.

HİDRANT GÖVDESİ – DERİNDE BULUNAN ŞEBEKELER İÇİN ESNEK YÜKSEKLİK UZUNLUKLARI
DOĞUŞ VANA, üç ayrı uzunlukta yangın hidrantları üretmektedir. Donma tehlikesini önlemek amacıyla derine konuşlandırılmış su şebekelerine ulaşabilmek için kullanıcılar, uzun yangın hidrantları talep etmektedir. DOĞUŞ VANA’da, bu gibi şebekeler için kullanılabilecek, farklı uzunluk alternatifleri bulabilirsiniz.

DRENAJ SİSTEMİ – DONMAYA KARŞI EN ETKİLİ ÇÖZÜM
Sıcaklığın sıfırın altında seyrettiği bölgelerde, yangın hidrantlarının içerisinde bulunan su donabilir. Bu da, yangın esnasında büyük bir sorun teşkil etmektedir. Ayrıca, donmanın etkisiyle hacmi büyüyen su, hidrant gövdesine zarar verebilir. Böyle bir durumu önlemek için DOĞUŞ Yangın Hidrantları, otomatik drenaj sistemi (Anti-frost parçası) ile donatılmıştır. Bu sistem, hidrant kullanılırken otomatik olarak kapanır ve hidrant kapatıldığında açılarak gövde içerisindeki suyu tahliye eder. Böylelikle, gövde içerisinde donacak su kalmaz.

V-PORT TASARIMI – TÜRBÜLANS VE BASINÇ KAYBI MİNİMUMA İNDİRGENDİ
DOĞUŞ Yerüstü Yangın Hidrantlarında, V-Port tasarımına sahip sızdırmazlık klapesi bulunmaktadır. Böylelikle düşük türbülans, kavitasyon değerleri ve düşük basınç kaybı elde edilmektedir. Ayrıca V-Port tasarımı, debiyi düzenlemekte ve türbülans, gürültü ve darbe durumları önlenmekte, böylece hidrantın ömrü uzamaktadır.

YER ÜSTÜ MONTAJ – İHTİYAÇ DUYULDUĞUNDA HER ZAMAN GÖZ ÖNÜNDE
Hidrantın yer üstünde bulunması, ürünü her zaman görünür kılar. Böylelikle, ihtiyaç duyulduğu durumda hidrant her zaman ulaşılabilir bir yerde bulunmaktadır. Özellikle yoğun kar yağan bölgelerde hidrantın yer altında kaybolması sorun olmaktan çıkıyor.

D TİPİ SULAMA HİDRANTI 1-2 ÇIKIŞLI

Hidrantlarda Basınç Kayıp Eğrileri

D Tipi Sulama Hidrantları üç ana fonksiyon gerçekleştirmek için tasarlanmıştır:
• Sulama dağıtım şebekesine bağlantı
• Debi kontrolü
• Açma ve kapatma fonksiyonu

Boya:
Tüm RAL Renkleri Mevcuttur.
İçme suyu onaylı boya mevcuttur.

NOZUL
D Tipi Sulama Hidrantı, nozulsuz bir hidranttır. Gövdede bir veya iki çıkış bulunmakta ve çıkışlarda, 330 mm uzunluğunda bir boru ve borunun çıkışında 100 veya 150 mm çaplı PN10 standardında bir flanş vardır. Bu hidrant setinde vana ve çalışma mekanizması bulunmaktadır. Gövde çıkışındaki borunun alt kısmında drenaj tapası vardır. Bu tapanın yerine talebe göre pirinç korumalı otomatik drenaj vanası (Anti-frost borusu) monte edilebilir ve böylelikle hidrant kapatıldığında içeride kalan suyun tahliye edilmesi sağlanabilir.

DEBİ LİMİTÖRÜ
DOĞUŞ Debi Limitörü, yüksek debide şekil değiştiren kauçuk malzemeden yapılmaktadır. Böylece debi limitörü, farklı debi değerlerinde çapını değiştirerek istenilen çıkış debisini sabit olarak kullanıcıya sunar. D Tipi Sulama Hidrantlarına monte edilen debi limitörleri, hidrantın çıkışına yerleştirilir. DOĞUŞ Debi Limitörleri, 10, 12, 15, 18 ve 20 It/sn olarak mevcuttur ve ayar toleransları %0-20’dir.

D Tipi Sulama Hidrantları, su dağıtım şebekesine bağlantı yapmak ve debi kontrolü fonksiyonlarını gerçekleştirmek için kullanılır. Ürün, beş hektarın üzerindeki alanları sulamak için uygundur ve üzerindeki özel kapatma mekanizması, volan döndürüldüğünde oransal debi düşümü/artışı sağlar ve sistemde hidrant kapanması nedenli darbe oluşmasını önler. Hidrantlar, derin su şebekelerine bağlantı yapılması için opsiyonel anti-frost borusu ile ve hidrant kapatıldıktan sonra içinde kalan suyu otomatik olarak tahliye edip su donmasının ürüne zarar vermesini önleyen opsiyonel otomatik drenaj vanası ile sunulmaktadır.

C TİPİ SULAMA HİDRANTI 1-2 ÇIKIŞLI

Hidrantlarda Basınç Kayıp Eğrileri

Sulama Hidrantları beş ana fonksiyon gerçekleştirmek için tasarlanmıştır:
• Su dağıtım şebekesine bağlantı
• Basınç regülasyonu
• Debi kontrolü
• Su tüketimi ölçümü
• Açma ve kapatma fonksiyonu

Boya:
Tüm RAL Renkleri Mevcuttur.
İçme suyu onaylı boya mevcuttur.

NOZUL
C Tipi Sulama Hidrantlarında standart olarak iki nozul bulunmaktadır. Fakat talebe göre ürün, tek bir nozul ile de sunula bilir. Dirsek şeklindeki bu nozullar, hidrant çıkışlarına yuvarlak bir flanş ile bağlanmaktadır. Eğer çıkış kullanılmıyorsa, buraya kör bir flanş bağlanarak sızdırmazlık sağlanır. Sayaç, debi limitörü ve basınç regülatörü standart olarak nozulun üzerinde bulunmakta, fakat talebe göre her bir eleman nozuldan çıkartılabilmektedir. Ana gövde üzerindeki vana, su akışını engelleyerek nozulda bakım veya değişiklik yapmaya olanak tanır.

BASINÇ REGÜLATÖRÜ
DOĞUŞ Basınç Regülatörü, fabrikada ayarlanmış olup kartuş tipin- dedir ve tüm DOĞUŞ Nozullarından kolaylıkla sökülebilir. Bu aksesuarın amacı, kullanıcıyı değişken su şebeke basınçlarından korumak ve çıkıştan sabit, basınçlı bir akış elde etmektir. DOĞUŞ Basınç Regülatörünün ayar toleransı %0-20’dir ve 3, 3.5, 4, 4.5, 5, 6, 7.5, 9.5 bara ayar yapılması mümkündür. Lütfen debinin sıfır olduğu durumlarda basınç regülasyonunun yapılamayacağını unutmayınız.

DEBİ LİMİTÖRÜ
DOĞUŞ Debi Limitörü, yüksek debide şekil değiştiren kauçuk malze meden yapılmaktadır. Böylece debi limitörü, farklı debi değerlerinde çapını değiştirerek istenilen çıkış debisini sabit olarak kullanıcıya sunar.
DOĞUŞ Debi Limitörleri, 10, 12, 15, 18 ve 20 It/sn olarak mevcuttur ve ayar toleransları %0-20’dir.

SAYAÇ
DOĞUŞ Sayaçları, ventüri tip olup m3 cinsinden ölçüm yapmakta ve her zaman su içerisinde çalışmaktadır. Böylelikle ölçümler, düşük debi lerde bile hassas olmaktadır. Bu sayaçların toleransı +-%5’dir. DOĞUŞ Sayaçları, özel plastik maddeden imal edilmekte, UV güneş ışını ve sıcaklığa karşı dayanıklıdır. Ayrıca, kalın cam lens ve koruma kapağı, sayacı darbelere karşı korur.

Sulama hidrantları, su dağıtım şebekesine bağlantı yapmak, basınç regülasyonu, debi kontrolü ve sayaç fonksiyonlarını gerçekleştirmek için kullanılır. Hidrantlardaki özel kapatma mekanizması, volan döndürüldüğünde oransal debi düşümü/artışı sağlar ve sistemde hidrant kapanması nedenli darbe oluşmasını önler. Hidrantlar, derin su şebekelerine bağlantı yapılması için opsiyonel anti-frost borusu ile ve hidrant kapatıldıktan sonra içinde kalan suyu otomatik olarak tahliye edip su donmasının ürüne zarar vermesini önleyen opsiyonel otomatik drenaj vanası ile sunulmaktadır.
