Vakum Vanaları, tek fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Sistemde oluşan bir vakum durumunda, boru hattına kısa bir sürede büyük hava kütleleri emerek boru hattının patlamasını önlemek.
2. Çalışma Basınçları: PN10, PN16, PN25, PN40
Boya:
DN40-400 — Elektrostatik Epoksi Mavi DN450-500 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÇALIŞMA PRENSİBİ
1. Sistem, bir vana kapanması, pompa kapatılması veya elektrik kesilmesi ile boşalır:
a) Su, şebekeden boşalarak boru hattındaki basıncın aniden, şiddetli bir şekilde düşmesine yol açar.
b) Basınç düşümü, boru hattını patlatacak kadar kuvvetli bir güç yaratır.
c) Vakum Vanasının klapesi, anında açılarak sisteme büyük hava kütleleri emer. Vananın, yüzer top yerine klape tasarımı kullanması, standart vantuzlara göre çok daha hızlı tepki vermesine, aynı zamanda daha büyük hava kütleleri emebilmesine olanak tanır.
d) Sistemdeki parametreler normal düzeye iner ve sistemdeki hava, diğer mevcut vantuzlardan tahliye edilir.
e) Su, vanaya ulaşarak sistemdeki basıncı yükseltir.
f) Vakum Vanasının klapesi, basınç yükselmesi dolayısıyla kapanarak tam sızdırmazlık sağlar. Böylece su, sistemden dışarıya çıkmaz.
g) Akış karakteristiğindeki bir değişim sonucu oluşan su kütlesi ayrışması durumunda, sistemde vakum oluşarak kütleleri hızlı bir şekilde birbirlerine çeker. Bu da darbe oluşumu yaratır. Böyle bir durumda DOĞUŞ Vakum Vanası açılarak kısa bir sürede sisteme hava emer ve iki su kütlesi arasında bir hava yastığı oluşmasını sağlar. Basınç değerleri normal seviyeye indikten sonra ise vana tam sızdırmaz bir şekilde kapanır.
NOT
Bu ürün, sistemden hava tahliye etmek için uygun değildir. Lütfen böyle bir önlem için DOĞUŞ Hava Vanalarına bakınız.

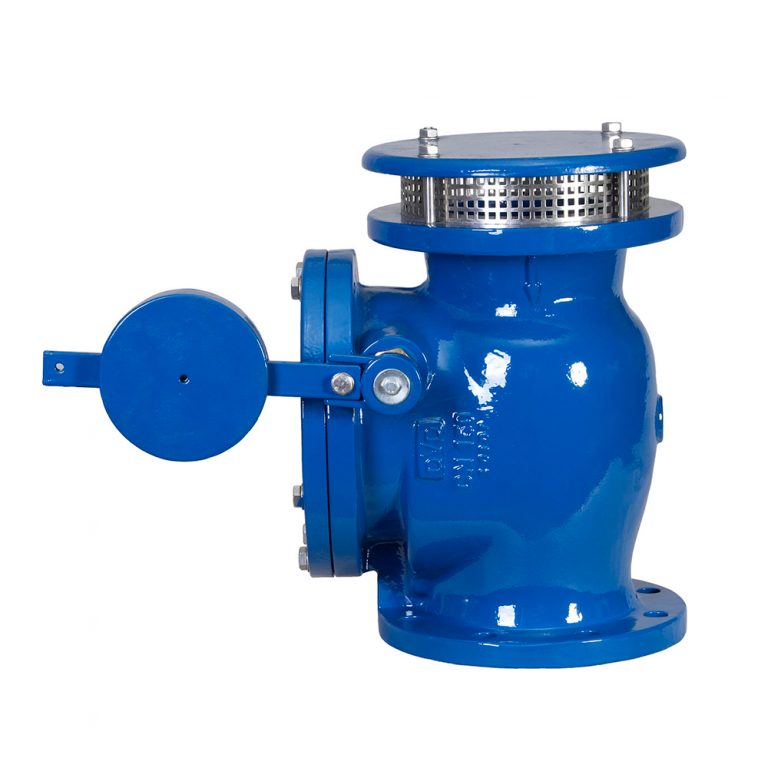

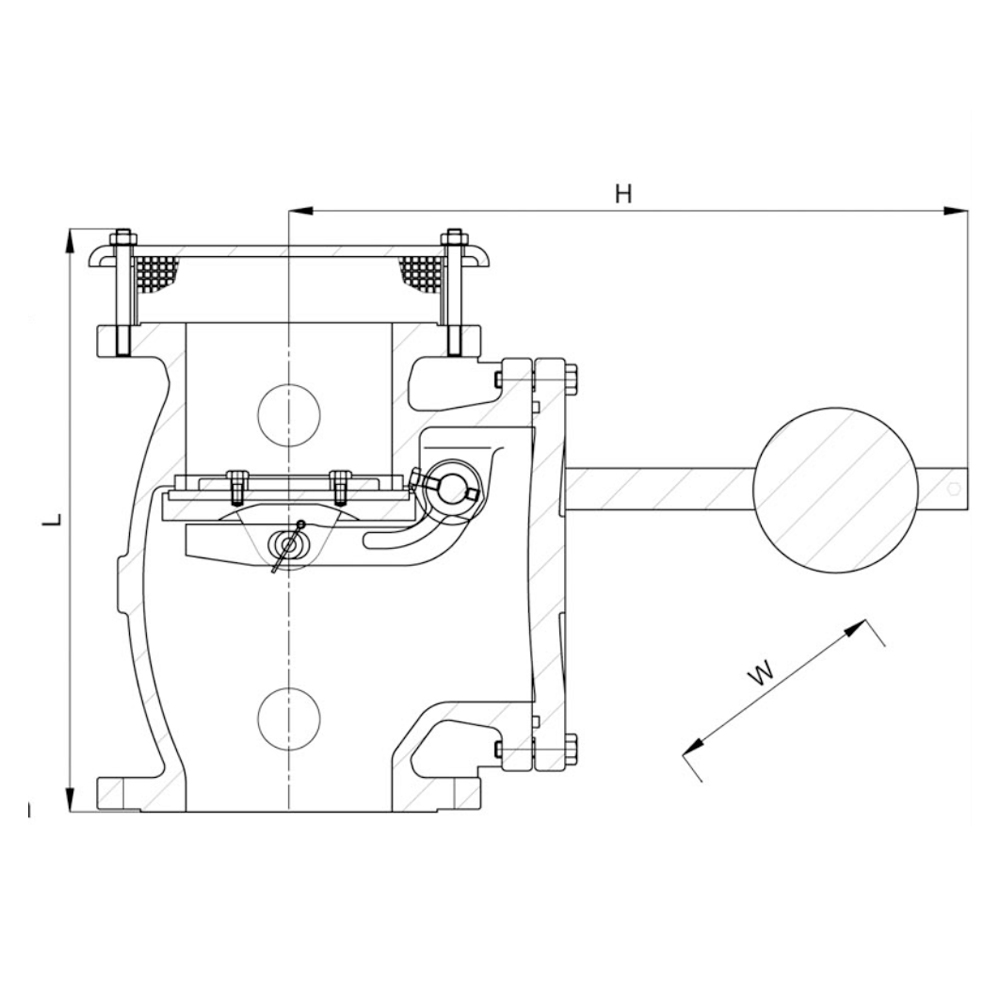

Vakum Vanaları, sistemin boşaltılma esnasında ve su kütlesi ayrışması yaşandığı durumlarda oluşabilecek boru patlamalarını önlemek için tasarlanmıştır. Bu üründe bir klape ve bu klapeye bağlı bir kol ve ağırlık bulunmaktadır. Kol ve ağırlık, klapeyi dengelemekte olup, klapenin serbestçe hareket etmesini sağlar. Bu mekanizma da, herhangi bir basınç değişimi duru munda vananın hızlı tepki verebilmesini sağlamaktadır. Herhangi bir nedenle oluşan vakum durumunda, klape aşağı doğru hareket ederek sisteme büyük miktarlarda hava emer ve vakum durumunu önler. Kritik durum geçtikten ve su tekrar vanaya ulaştıktan sonra ise, basınç yükselmesi nedeni ile klape kapanarak tam sızdırmazlık sağlar.
Yüksek tahliye & emiş kapasiteleri talep eden projeler, daha büyük vantuzlara ihtiyaç duyarlar. Fakat büyük vantuzlar oldukça maliyetli ve riskli olabilir. Tek bir büyük vantuza bağlı projelerde, bu vantuz işlevsiz kaldığında tüm sistem çökebilir. DOĞUŞ VANA bu sorunu manifold kullanarak çözmektedir. Manifold kullanarak birden fazla DOĞUŞ Vantuzunu sisteme bağlamak mümkündür ve manifold, ürün üzerinde herhangi bir çap düşümü yaratmamaktadır. Böylece, daha yüksek tahliye & emiş kapasitelerine ulaşılmakta ve risk, birden fazla vantuza dağıtılmaktadır. Bir vantuz işlevsiz kaldığında diğerleri görevine devam edebil mektedir.
Bazı projeler, vantuzları açıp kapatmak veya bakım nedeniyle sistemden izole etmek için ayrı bir vana ger ektirmektedir. Bu amaca uygun olarak DOĞUŞ VANA, 1″ Hava Vanasının girişine, Pirinç Küresel Vana monte edebilmektedir. Böylece kullanıcı, vantuzu kontrol edebilir ve vantuzun bakımını kolaylıkla gerçek leştirebilir.
1″ Hava Vanaları tek bir fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.
2. Çalışma Basınçları: PN10, PN16, PN25, PN40
Boya:
Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÇALIŞMA PRENSİBİ
Çalışma esnasında, hava kabarcıkları birleşerek sistemde hava cepleri oluşturur:
a) Hava kabarcıkları vantuza girerek küredeki topun düşmesine neden olur.
b) Hava kabarcıkları, vantuz çıkışından tahliye edilir. c) Su, küreye girerek topu yükseltir ve vana tam
sızdırmazlık sağlar.
POMPALAMA MALİYETLERİNİ DÜŞÜRÜN
Vantuzlar, bilindiğinin aksine sadece boru patlamalarını önlemek için kullanılmazlar. Ayrıca, sistemin verimini yüksel terek pompalama enerjilerini de düşürürler. Sistem içerisinde oluşan hava kabarcıkları, şebekeyi verimsiz kılarak pompalama enerjisini yükseltir. Bu da daha çok pompalama maliyeti oluşturur. DOĞUŞ 1″ Tek Küreli /T ek Fonksiyonlu Hava Vanaları, sistemde oluşan bu hava kabarcıklarını şebekeden tahliye ederek sistemin çalışma maliyetlerini azaltır ve kendi maliye tinden fazlasını tasarruf eder.
YÜKSEK VE DÜŞÜK BASINÇLARDA DAHİ ÇALIŞMA İMKANI 0.2 BAR – 40 BAR
DOĞUŞ Hava Vanaları, özel yüzer top tasarımı sayesinde yüksek ve oldukça düşük basınçlarda hava tahliye kapasitesine sahiptir. Her bir DOĞUŞ Hava Vanası, son teknoloji DOĞUŞ Test Merkezlerinde kontrol edilmekte ve ürünler çalışma basıncının 1.1 katı basınçta yüksek basınç testine ve 0.2 bar basınçta düşük basınç testine tabii tutulmaktadır. Su sistemlerinde, yüksek basınçlarda topun gerektiğinden önce kapanması oldukça önemli bir sorundur. DOĞUŞ Hava Vanaları, bu gibi durumları önlemek için özel bir top tasarımı kullanır ve bu tasarımın sonuçları yüksek basınç testinde görülebilir. Özellikle küçük orifislerde ve 1″ Hava Vanalarında, topun yuvarlak olması ve bir pim ile orifise bağlanması sonucu çok yüksek basınçlarda bile küçük orifis hava tahliye etmeye devam eder. Bu özellik, tek bir kürede statik ve kinetik hava tahliyesi yapan vanalar için geçerli değildir. Aynı şekilde, şebekelerde hava vanaları düşük basınçlarda da çalışabilir olmalı ve hava tahliye edilebilir olmalıdır. DOĞUŞ Hava Vanaları, standartların da üzerine çıkarak 0.2 barda bile çalışmasına devam edip, hava tahliye eder ve su seviyesi yükseldiğinde tam sızdırmazlık sağlar.
NOT
Bu ürün, sistemden hava tahliye etmek için uygun değildir.
1″ Hava Vanaları, çalışma esnasında oluşan hava ceplerini sistemden tahliye ederek boru hattı patlamalarını önlemek ve pompalama enerji tüketimini azaltmak için kullanılır. Çalışma esnasında, gerek suyun içerisinde çözülmüş bulunan hava, basınç değişiklikleriyle dışarıya çıkmakta, gerekse sisteme dışarıdan hava girişi yaşanmaktadır. Böyle durumlarda, sistemde oluşan hava cepleri şebekenin üst noktalarında birik erek suyun akışını yavaşlatabilir, hatta durdurabilir ve suyun akışı için harcanan pompalama enerjisini, kısacası pompalama maliyetini yükselte bilir. İşte bu sorunu çözmek ve hava ceplerini sistemden tahliye etmek için, sistemdeki kritik noktalara DOĞUŞ 1″ Hava Vanaları monte edilmelidir. Bu ürün, içerisinde tek bir top bulunan tek bir gövdeden oluşmaktadır. Top, ani su seviye değişimlerine tepki verebilmek için bir cıvata ile monte edilmiştir. Vana ve topun aerodinamik tasarımı sayesinde, vana hava tahliye ederken top tamamen sabit kalır ve vananın erken kapanmasını önler. Sadece su seviyesi yükseldiği taktirde vana kapanır. DOĞUŞ 1″ Hava Vanalarının, hava ceplerinin toplanması ihtimali bulunan, sistemdeki yüksek noktalara ve pompa çıkış noktalarına monte edilmesi tavsiye edilir.
Çift Küreli Hava Vanaları üç fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi.
2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.
3. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.
4. Çalışma Basınçları: PN10, PN16, PN25, PN40
Boya:
DN40-500 — Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÇALIŞMA PRENSİBİ
1. Sistem, bir vana açılması veya pompa çalıştırılması ile doldurulur:
a) Su, boru hattındaki havayı iterek ilerlemeye başlar.
b) İtilen hava, vantuzlardan dışarı tahliye edilir.
c) Su, vantuza ulaşarak vantuz içerisindeki yüzer topun yükselmesine ve vananın kapanmasına yol açar.
2. Çalışma esnasında, sistemde küçük hava kabarcıkları oluşup belirli bölgelerde toplanır:
a) Hava kabarcıkları vantuza girerek küçük küredeki topun düşmesine neden olur.
b) Hava kabarcıkları, küçük vantuz çıkışından tahliye edilir.
c) Su, küçük küreye girerek topu yükseltir ve vana tam sızdırmazlık sağlar.
3. Sistem, bir vana kapanması, pompa kapatılması veya elektrik kesilmesiyle boşalır:
a) Su, şebekeden boşalarak boru hattındaki su seviyesinin azalmasına yol açar. Bu da sistemde vakum oluşturur.
b) Vantuzdaki yüzer top aşağı düşer ve vananın çıkışını açar.
c) Sisteme hava emilir.
NOT
• Özel malzemeden tasarlanmış yüzer top sayesinde, minimum çalışma basıncı şartlarında sızdırmazlık üstünlüğüne sahiptir. 0.2 bar’da bile sızdırmazlık sağlayabilir.
Çift Küreli Hava Vanaları, sistemin ilk çalışmasında ve kapatılmasında ve çalışma esnasında oluşan hava tahliye & emiş sorunlarını ve bu sorunlar sonucu oluşabilecek boru patlamalarını engellemek için kullanılır. Bu ürün, içerisinde iki farklı kürede iki top bulunan tek bir gövdeden oluşmaktadır. Yüzer top, su yükselmesi ile oluşabilecek yatay hareketlere karşı bir kafes ile sabitlenmiş ve sadece düşey yönde hareket edebilmektedir. Vana ve topun aerodinamik tasarımı sayesinde, vana hava tahliye ederken ve hava emerken, top tamamen sabit kalır ve vananın erken kapanmasını önler. Sadece su seviyesinde bir yükselme olduğu taktirde top yüzerek vanayı kapatır ve su seviyesinde bir azalma olduğunda top aşağı hareket ederek vanayı açar, sisteme hava emilmesine neden olur. Küçük kürede bulunan ikinci top ise bir cıvata vasıtasıyla gövdeye bağlanmakta ve ani su seviyesi değişimlerine hızlı tepki verebilmektedir. Böylece sistem çalışırken hava tahliyesi sağlanabilir. Özel tasarımı sayesinde Hava Vanaları, benzerlerinden daha yüksek tahliye ve emme kapasitelerine sahiptir. _
