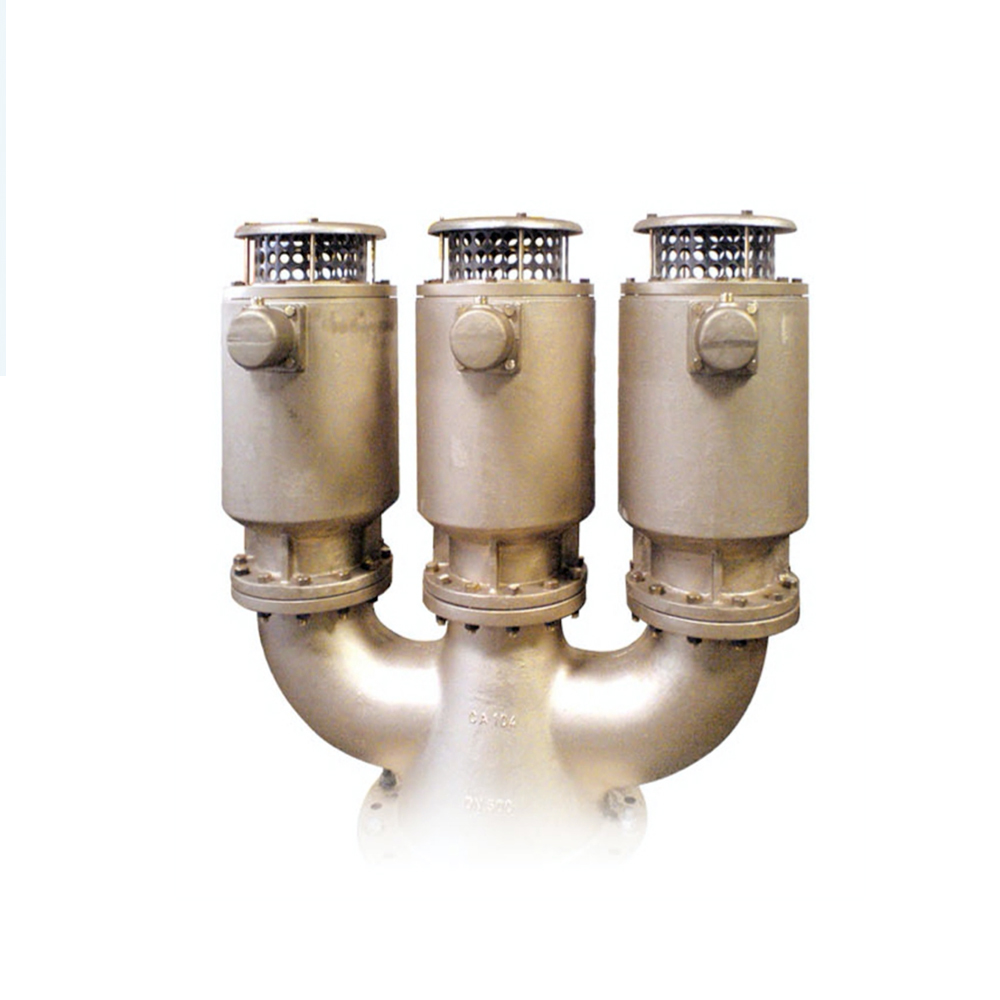

Yüksek tahliye & emiş kapasiteleri talep eden projeler, daha büyük vantuzlara ihtiyaç duyarlar. Fakat büyük vantuzlar oldukça maliyetli ve riskli olabilir. Tek bir büyük vantuza bağlı projelerde, bu vantuz işlevsiz kaldığında tüm sistem çökebilir. DOĞUŞ VANA bu sorunu manifold kullanarak çözmektedir. Manifold kullanarak birden fazla DOĞUŞ Vantuzunu sisteme bağlamak mümkündür ve manifold, ürün üzerinde herhangi bir çap düşümü yaratmamaktadır. Böylece, daha yüksek tahliye & emiş kapasitelerine ulaşılmakta ve risk, birden fazla vantuza dağıtılmaktadır. Bir vantuz işlevsiz kaldığında diğerleri görevine devam edebil mektedir.
Standart olarak dişli çıkış ile sunulan DOĞUŞ 1″ Hava Vanası, geniş çıkışlara sahip sistemlere alternatif flanşlar sayesinde bağlanabilir. DOĞUŞ, böyle bir ihtiyaç için 1″ Hava Vanalarını DN 40, 50, 65, 80, 100 ve 150 çaplı çıkışlara uygun flanşlarla sunabilmektedir. Ayrıca DOĞUŞ, 40, 50 ve 65 mm için ortak flanş sunmaktadır.

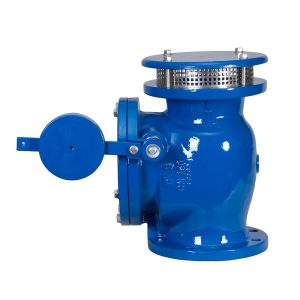

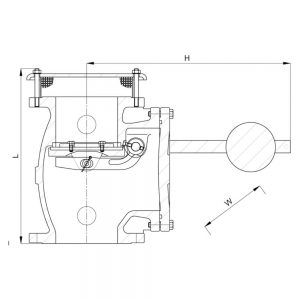

İzolasyon Vanalı Hava Vanaları üç fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi.
2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.
3. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.
4. Çalışma Basınçları: PN10, PN16, PN25, PN40
Boya:
DN50-150 — Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÇALIŞMA PRENSİBİ
1. Sistem, bir vana açılması veya pompa çalıştırılması ile doldurulur:
a) Su, boru hattındaki havayı iterek ilerlemeye başlar. b) İtilen hava, vantuzlardan dışarı tahliye edilir.
c) Su, vantuza ulaşarak vantuz içerisindeki yüzer topun
yükselmesine ve vananın kapanmasına yol açar.
2. Çalışma esnasında, sistemde küçük hava kabarcıkları oluşup belirli bölgelerde toplanır:
a) Hava kabarcıkları vantuza girerek küçük küredeki topun düşmesine neden olur.
b) Hava kabarcıkları, küçük vantuz çıkışından tahliye edilir.
c) Su, küçük küreye girerek topu yükseltir ve vana tam sızdırmazlık sağlar.
3. Sistem, bir vana kapanması, pompa kapatılması veya elektrik kesilmesiyle boşalır:
a) Su, şebekeden boşalarak boru hattındaki su seviyesinin azalmasına yol açar. Bu da sistemde vakum oluşturur.
b) Vantuzdaki yüzer top aşağı düşer ve vananın çıkışını açar.
c) Sisteme hava emilir.
4. Vantuzun bakım gerektirir:
a) Kullanıcı, vana üzerindeki volanı çevirerek vantuz girişini kapatır.
b) Kapak üzerindeki cıvatalar sökülerek vantuz içerisindeki parçalar temizlenebilir veya değiştirilebilir.
İzolasyon Vanalı Hava Vanaları, sistemin ilk çalışmasında ve kapatılmasında ve çalışma esnasında oluşan hava tahliye ve emiş sorunlarını ve bu sorunlar sonucu oluşabilecek boru patlamalarını engellemek için kullanılır. Bu ürün, içerisinde iki farklı kürede iki top bulunan tek bir gövdeden oluşmaktadır. Yüzer top, su yükselmesi ile oluşabilecek yatay hareketlere karşı bir kafes ile sabitlenmiş ve sadece düşey yönde hareket edebilmektedir. Vana ve topun aerodinamik tasarımı sayesinde, vana hava tahliye ederken ve hava emerken, top tamamen sabit kalır ve vananın erken kapanmasını önler. Sadece su seviyesinde bir yükselme olduğu taktirde top yüzerek vanayı kapatır ve su seviyesinde bir azalma olduğunda top aşağı hareket ederek vanayı açar, sisteme hava emilmesine neden olur. Küçük kürede bulunan ikinci top ise ani su seviyesi değişimlerine hızlı tepki verebilmektedir. Böylece sistem çalışırken hava tahliyesi sağlanabilir. Ayrıca vantuzda bulunan izolasyon vanası, vana önüne harici izolasyon vanası montajı gerektirmez. Böylelikle ürün, izolasyon vanasız vantuzlara kıyasla daha az yer kaplar ve ekstradan bir vana daha gerek tirmez. Dahili izolasyon vanası kapatıldığında vantuzun tüm iç ekipmanlarına ulaşılabilir ve gerekli bakım yapılabilir. Özel tasarımı sayesinde Doğuş Hava Vanaları, benzerlerinden daha yüksek tahliye ve emme kapasitelerine sahiptir.

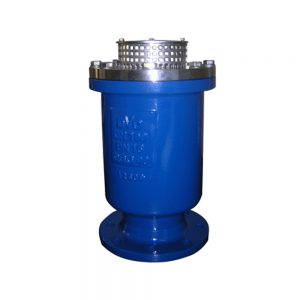

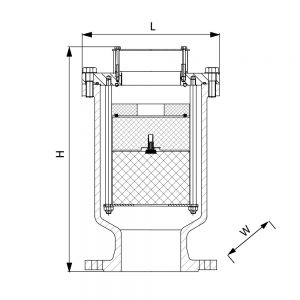

Darbesiz Hava ve Vakum Vanaları, Çift Küreli Hava ve Vakum Vanalarının üç fonksiyonu dahil olmak üzere, olası bir darbeye karşı, ekstra bir yastık fonksiyonu gerçekleştirmek için tasarlanmıştır:
1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi.
2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.
3. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.
4. Sistemin ilk çalışmasında veya çalışma esnasında oluşabilecek darbeleri, sistemde bir hava yastığı oluşturarak önleme.
5. Çalışma Basınçları: PN10, PN16, PN25, PN40
Boya:
DN50-150 — Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÇALIŞMA PRENSİBİ
1. Uzun emme borusu olan bir pompa çalıştırılıyor. Bu özelliklerde bir pompanın, boru içerisinde oluşmuş olan havayı yüksek hızlarda sisteme pompalaması oldukça muhtemeldir:
a) Su, boru hattındaki havayı yüksek hızlarda iterek ilerlemeye başlar.
b) İtilen hava, vantuzdan dışarıya tahliye edilir. Tahliye hızı tehlikeli seviyelere yükseldiğinde, vananın büyük çıkışı kapanır. Böylece sistemde sıkışan hava, yastık vazifesi görür ve su kütlesinin hızlı yükselmesini önler. Böylece su kütlesinin oluşturacağı darbe önlenmiş olur.
c) Su, vantuza ulaşarak vantuz içerisindeki yüzer topun yüksel mesine ve vananın kapanmasına yol açar.
d) Çalışma esnasında oluşan hava kabarcıkları, küçük küreden tahliye edilir.
e) Akış karakteristiğindeki bir değişim sonucu oluşan su kütlesi ayrışması, sistemde vakum oluşturarak su kütlelerini hızlı bir şekilde tekrar birbirine çeker. Bu çekim kuvveti sonucu çarpışan su kütleleri, sistemde darbe oluşturur. Böyle bir durumda, vaku mun oluştuğu yerde bulunan Doğuş Vantuzu açılarak sisteme hızlı bir şekilde hava emer ve vakum koşullarını ortadan kaldırarak su kütlelerinin hızla çarpışmasını önler. Kritik koşullar geçince vana açılarak emmiş olduğu havayı yavaş bir şekilde tahliye eder.
f) Sistem, bir vana kapanması, pompa kapatılması veya elektrik kesilmesiyle boşaltılır ve vantuz içerisindeki top düşerek sisteme hava emer.
NOT
• Özel malzemeden tasarlanmış yüzer top sayesinde, minimum çalışma basıncı şartlarında sızdırmazlık üstünlüğüne sahiptir. 0.2 bar’da bile sızdırmazlık sağlayabilir.
Darbesiz Hava Vanaları, sistemin ilk çalışmasında & kapatılmasında, çalışma esnasında oluşan hava tahliye & emiş sorunlarını ve bu sorunlar sonucu oluşabilecek boru patlamalarını; sistemin ilk çalışmasında ve çalışma esnasında su kütle ayrışması sonucu yaşanacak darbe koşullarını engellemek için kullanılır. Bu ürün, içerisinde iki farklı kürede iki top bulunan tek bir gövdeden oluşmaktadır. Ayrıca ana çıkışta bir çekvalf özelliği bulunur. Bu özellik sayesinde, darbe olasılığı bulunan koşullarda vana, büyük hava kütlelerinin kısa bir sürede sistemden tahliye edilmesine engel olur. Böylelikle, sisteme zararsız bir miktar hava kütlesi, sistemde bırakılarak yastık görevi yapması sağlanır. Daha sonra bu hava kütlesi, yavaş bir şekilde sistemden tahliye edilir. Sistem çalışırken oluşabilecek bir su kütle ayrışmasında ise vana tamamen açılarak sisteme kısa bir sürede büyük hava kütleleri emer. Özel tasarımı sayesinde DOĞUŞ Hava Vanaları, benzerlerinden daha yüksek tahliye ve emme kapasitelerine sahiptir.
Çift Küreli Hava Vanaları üç fonksiyon gerçekleştirmek için tasarlanmıştır:
1. Sistemin ilk çalışmasında, borular su ile doldurulurken yüksek hava miktarlarının sistemden tahliye edilmesi.
2. Sistemin kapatılması ile borudaki su boşalırken, yüksek hava miktarlarının sisteme emilmesi.
3. Çalışma esnasında oluşan küçük hava kabarcıklarının tahliye edilmesi.
4. Çalışma Basınçları: PN10, PN16, PN25, PN40
Boya:
DN40-500 — Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÇALIŞMA PRENSİBİ
1. Sistem, bir vana açılması veya pompa çalıştırılması ile doldurulur:
a) Su, boru hattındaki havayı iterek ilerlemeye başlar.
b) İtilen hava, vantuzlardan dışarı tahliye edilir.
c) Su, vantuza ulaşarak vantuz içerisindeki yüzer topun yükselmesine ve vananın kapanmasına yol açar.
2. Çalışma esnasında, sistemde küçük hava kabarcıkları oluşup belirli bölgelerde toplanır:
a) Hava kabarcıkları vantuza girerek küçük küredeki topun düşmesine neden olur.
b) Hava kabarcıkları, küçük vantuz çıkışından tahliye edilir.
c) Su, küçük küreye girerek topu yükseltir ve vana tam sızdırmazlık sağlar.
3. Sistem, bir vana kapanması, pompa kapatılması veya elektrik kesilmesiyle boşalır:
a) Su, şebekeden boşalarak boru hattındaki su seviyesinin azalmasına yol açar. Bu da sistemde vakum oluşturur.
b) Vantuzdaki yüzer top aşağı düşer ve vananın çıkışını açar.
c) Sisteme hava emilir.
NOT
• Özel malzemeden tasarlanmış yüzer top sayesinde, minimum çalışma basıncı şartlarında sızdırmazlık üstünlüğüne sahiptir. 0.2 bar’da bile sızdırmazlık sağlayabilir.
Çift Küreli Hava Vanaları, sistemin ilk çalışmasında ve kapatılmasında ve çalışma esnasında oluşan hava tahliye & emiş sorunlarını ve bu sorunlar sonucu oluşabilecek boru patlamalarını engellemek için kullanılır. Bu ürün, içerisinde iki farklı kürede iki top bulunan tek bir gövdeden oluşmaktadır. Yüzer top, su yükselmesi ile oluşabilecek yatay hareketlere karşı bir kafes ile sabitlenmiş ve sadece düşey yönde hareket edebilmektedir. Vana ve topun aerodinamik tasarımı sayesinde, vana hava tahliye ederken ve hava emerken, top tamamen sabit kalır ve vananın erken kapanmasını önler. Sadece su seviyesinde bir yükselme olduğu taktirde top yüzerek vanayı kapatır ve su seviyesinde bir azalma olduğunda top aşağı hareket ederek vanayı açar, sisteme hava emilmesine neden olur. Küçük kürede bulunan ikinci top ise bir cıvata vasıtasıyla gövdeye bağlanmakta ve ani su seviyesi değişimlerine hızlı tepki verebilmektedir. Böylece sistem çalışırken hava tahliyesi sağlanabilir. Özel tasarımı sayesinde Hava Vanaları, benzerlerinden daha yüksek tahliye ve emme kapasitelerine sahiptir. _
