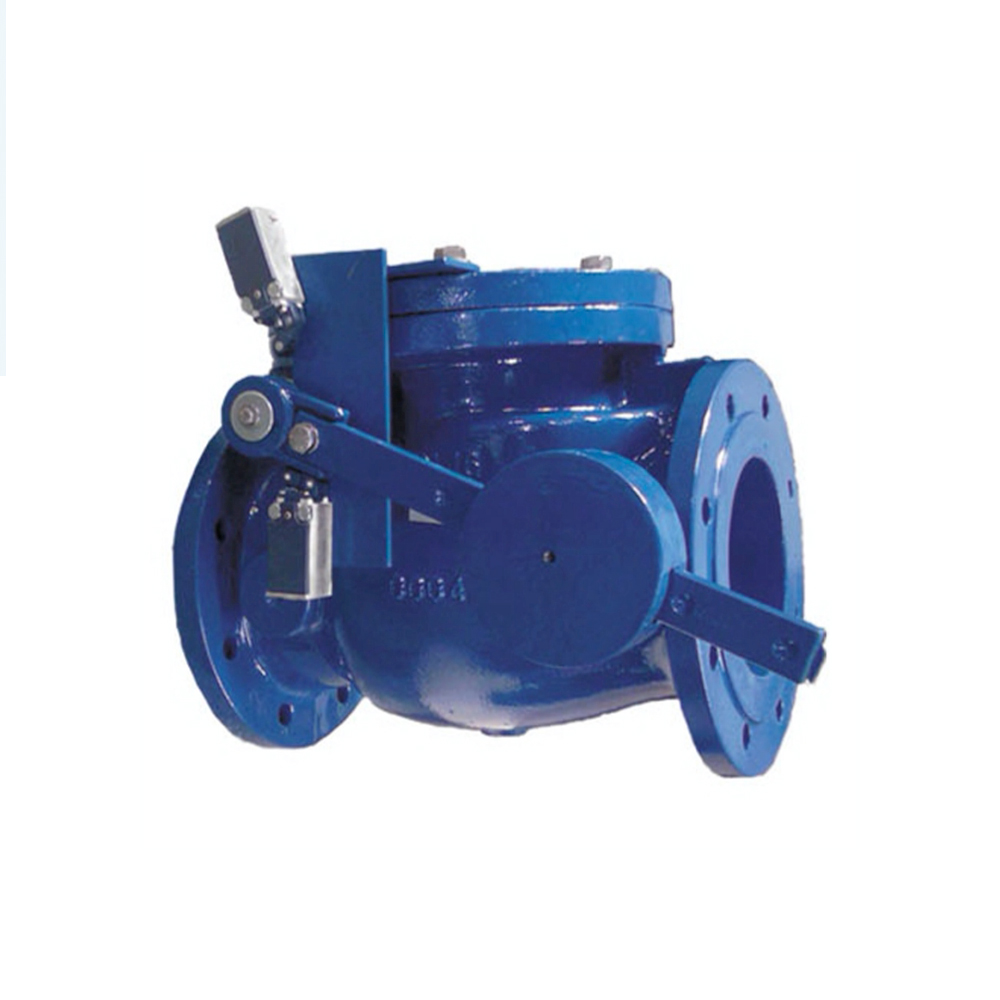

Şehir şebekesinin SCADA ile kontrol altında tutulduğu sistemlerde tüm vanaların ana bilgisayar ile iletişim halinde olması gerekir. Bu gibi sistemlerde, DOĞUŞ Çalpara Çekvalflerine limit switch aksesuarı takılarak vananın ana bilgisayarla iletişime geçmesi sağlanabilir. Bu aksesuar, çekvalfin açık veya kapalı konumda olduğunu bilgisayara bildirir ve vana kapandığında kontrol odasına alarm gön derebilir. Bazı projelerde, kullanıcıyı herhangi bir geri akış durumunda bilgilendirmek oldukça önemlidir. Böylece kullanıcı, sisteme zarar gelmeden gerekli tedbirleri alabilir. DOĞUŞ Limit Switchli Çekvalfleri, bu bilgilendirmeyi anında yapabilecek bir aksesuardır.
DOĞUŞ Çekvalfleri sistemde oluşan geri akışı önlemek için kullanılır. Fakat bu durum, bazı sistemlerde sorun yara tabilir. Pompanın kapatılması durumunda sızdırmaz şekilde kapanan çekvalf, pompanın emme borusunda hiç akışkan kalmamasına yol açabilir. Bu da pompanın tekrar çalışmamasına yol açar. Emme borusunda akışkanın bulunmaması, çözülmesi oldukça zor bir sorun yaratır. Çünkü bu hattı tekrar akışkanla doldurabilmek için ya rezervuardan su çekilmeli, ya da sıkıca kapalı bulunan çekvalf açılmalıdır. DOĞUŞ VANA, bu gibi sorunların oluşabileceği sistemlere, By-passlı Çekvalf önermektedir. Bu ürün ile böyle bir sorun yaşandığında, kullanıcı sadece by-pass vanasını açarak emme hattını doldurabilir ve sistemin tekrar çalışmasını kolaylıkla sağlayabilir. Sistem tekrar çalışmaya başlayınca ise by-pass vanasını kapatarak sistemi normal düzenine geri sokabilir.
Karşı ağırlıklı bir çekvalfte ağırlık kolu, klapenin konumuna göre yukarı ve aşağı hareket eder. Bu durum, ağırlık kolu vananın dışarısında ve korumasız olduğu için sorun yara tabilir. Ağrılık kolu, sorunsuz bir çalışma için serbest olarak hareket etmek durumunda ve hareket menzilinde herhangi bir cisim bulunmamalıdır. Bu sorunu çözmek ve ağırlığın konumunun yetkisiz kişiler tarafından değiştirilmesini önlemek için DOĞUŞ VANA, karşı ağırlıklı çekvalfleri opsi yonel koruma kafesi ile sunmaktadır. Kafes, ağırlığı koru yarak kolun serbest hareketini sağlar. Aynı zamanda kafes, kolun ani hareketlerine karşı vananın yakınında bulunan kişileri korur. Bilindiği gibi ani bir geri akış ile kol hızlı bir şekilde, habersiz harekete geçmektedir. Kafes, böyle bir durum sonucu oluşabilecek kazaların önüne geçer.
Lift Çekvalfleri, herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan akışkanın geri dönüşünü önlemek için kullanılan vanalardır. Yay destekli, kısa klape hareketli sızdırmazlık mekanizması ile DOĞUŞ Lift Çekvalfleri, geri dönüş vanaya ulaşmadan tam sızdırmazlık sağlar. Normal su akışının yaşandığı durumlarda ise, Y tipi gövde tasarımı sayesinde basınç kaybı minimuma indirgenir. Lift Çekvalfleri, hızlı tepkisi sayesinde, genellikle ani kapanma dolayısıyla oluşan darbeleri önlemek amacı ile kullanılır.
Çalışma Basınçları: PN10, PN16, PN25
Boya:
DN50-400 – Elektrostatik Epoksi Mavi, DN450-500 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
KAPAK – BAKIM HİÇ BU KADAR KOLAY OLMAMIŞTI
Lift Çekvalfleri, sızdırmazlık contası, yay, mil ve klape de dahil olmak üzere, tüm parçaları tutan bir kapağa sahiptir. Dolayısı ile tüm bu parçaları, sadece birkaç cıvata sökerek, bir bütün olarak vanadan ayırmak olukça kolaydır. Vanada geriye kalan ise sadece vana gövdesidir. Bu fonksiyon sayesinde bakım için tüm vanayı boru hattından sökmenize gerek kalmaz. Sadece kapağı sökün, parçalara bakımını yapın ve kapağı tekrar monte edin!
Y TİPİ GÖVDE – OPTİMUM BASINÇ KAYBI
Lift Çekvalflerin en önemli özelliklerinden birisi de Y Tip gövdesidir. Vana, sıvı akışını bozmayacak şekilde, maksimum akış için tasarlanmıştır. Bu da olukça düşük basınç kayıplarına (Lütfen Teknik Detay sayfasına bknz.) yol açmaktadır. Bilindiği gibi basınç kayıpları, bir çok sistemin tasarımında dikkat edilmesi gereken, oldukça önemli bir husustur ve çekvalf seçimleri de basınç kayıp eğrileri göz önünde bulundurularak yapılmalıdır. Y Tipi gövdesi sayesinde DOĞUŞ Lift Çekvalfleri, tasarımcılara düşük basınç kayıp değerleri ile büyük kolaylıklar sunmaktadır. Tüm bunların yanında Y Tipi gövde tasarımı, akışın bozulmaması sonucu kavitasyonu azaltmakta ve vananın yaşam süresi yük selmektedir.
YAY TAKVİYELİ KISA KLAPE HAREKETİ – DARBE PROBLEMLERİ SON BULUYOR
Standart çekvalflerdeki en önemli sorunlardan bir tanesi de geri akış durumunda klapenin yavaş kapanmasıdır. Bu durumlarda klape, geri akış ile birlikte kapanarak sistemde darbe oluşturur. Lift Çekvalf, bu sorunu merkezden kılavuzlu yay mekanizması ve kısa klape hareketi ile çözmektedir. Geri akış anında yay, klapeyi, akış vanaya ulaşmadan önce kapatır. Bu da klapenin akışla birlikte kapanarak oluşturacağı darbeyi ve darbe sonucunda sistemde oluşacak zararları önler.
Lift Çekvalflerinde, giriş basıncının artmasıyla hareket eden bir klape mekanizması bulunur. Giriş basıncında azalma yaşandığında, geri akış vanaya ulaşmadan klape kapanır. Vananın klape hareket yolunun kısa olması dolayısıyla, klape çok hızlı tepki verebilir. Bu da, sistemdeki darbe riskini azaltır. Lift Çekvalfleri, merkezden kılavuzlu yay mekanizmasına sahiptir ve klape sızdırmazlık yüzeyi kauçuktur. Vana gövdesindeki sızdırmazlık yüzeyi ise bronz veya opsiyonel paslanmaz çelik olup, bu yüzey değiştirilebilmektedir. Vana, istenildiğinde pozisyon indikatörü ve limit switch ile donatılabilmekte ve gövde, boru hattından sökülmeden vanaya bakım yapılabilmektedir.
Dip Klapeleri, pompa emiş tarafına monte edilmekte ve akışkanın geri dönüşünü önlemektedir. Dip Klapesi sızdırmazlık sistemi sayesinde geri akış esnasında %100 sızdırmazlık sağlanır. Bu sayede pompanın emiş haznesi her zaman akışkan ile dolu kalır. Normal akışın yaşandığı durumlarda ise glob tasarım sayesinde minimum basınç kaybı yaşanır. Vanaya monte edilmiş filtre, sisteme partikül girişini önleyerek partiküllerin sistemde herhangi bir zarara yol açmasını önler.
Çalışma Basınçları: PN10, PN16, PN25, PN40
Boya:
DN50-400 – Elektrostatik Epoksi Mavi, DN450-600 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
BAKIM SORUN OLMAKTAN ÇIKIYOR
Dip Klapeleri, rezervuar içerisinde, pompa emiş borusuna monte edilir. Kısacası vana, akışkanın içerisinde çalışır ki bu yüzden dip klapelerinin bakımı oldukça zordur. İşte bu nedenle, kullanıcılar ürün seçerken oldukça dikkatli davranmalı, yıllar boyunca bakım gerektirmeyecek kaliteli ürünler seçmelidir. DOĞUŞ Dip Klapeleri, bu gibi durumlar için mükemmel bir çözümdür.Ayrıca ürün tasarımı, firmanın geçmişteki köklü tecrübelerine dayanarak gerçekleştirilmektedir.
GLOB TASARIM – MİNİMUM BASINÇ KAYBI
DOĞUŞ Dip Klapeleri glob şekilde tasarlanmıştır. Bu şekilde, klape dikey olarak açıldığında, nominal çap da oransal olarak büyümekte ve vanadan geçen debiyi sabit tutmaktadır. Bu tasarım ile basınç kaybı minimuma indirgenir ve su akışı bozulmadan ilerlemeye devam eder.
FİLTRE ARALIKLARI – FARKLI İHTİYAÇLAR İÇİN FARKLI FİLTRE KAPASİTELERİ
DOĞUŞ Dip Klapelerinde kullanılan filtreler galvanize edilmiş çelikten üretilmektedir. Bu malzeme sayesinde zorlu koşullarda çalışma sağlanmakta ve ürün yıllarca dayanımını kaybetmemektedir. Farklı ihtiyaçlarınız için farklı filtre aralıkları kullanıp, ürünün pislik tutma kapasitesini değiştirebilir.
FİLTRE TEMİZLİĞİ HİÇ BU KADAR KOLAY OLMAMIŞTI,
dip klapelerinde opsiyonel olarak filtreyi otomatik temizlemek için geri-yıkama sistemi sunmak tadır. Bu sistem sayesinde filtre temizlemek artık çok kolay!
Dip Klapeleri, pompa kapatıldığında emme borusunda oluşan geri akışı önlemek için tasarlanmıştır. Ürün, yaylı klape sistemi sayesinde çalpara çekvalflere oranla çok daha hızlı tepki gösterir ve geri akış vanaya ulaşmadan kapanarak sessiz ve darbesiz bir kapanma sağlar. Ayrıca, vananın sızdırmazlığı kauçuk malzeme ile sağlanır ve bu da %100 sızdırmazlığı garanti eder. Filtre fonksiyonu sayesinde ise dip klapesi, sisteme partikül girişini önleyerek sistemdeki önemli cihazların zarar görmesine engel olur. Dip Klapeleri glob tasarıma sahip olup, minimum basınç kaybı oluşturur ve sisteme, akış yukarı olacak şekilde, dikey pozisyonda monte edilir.
