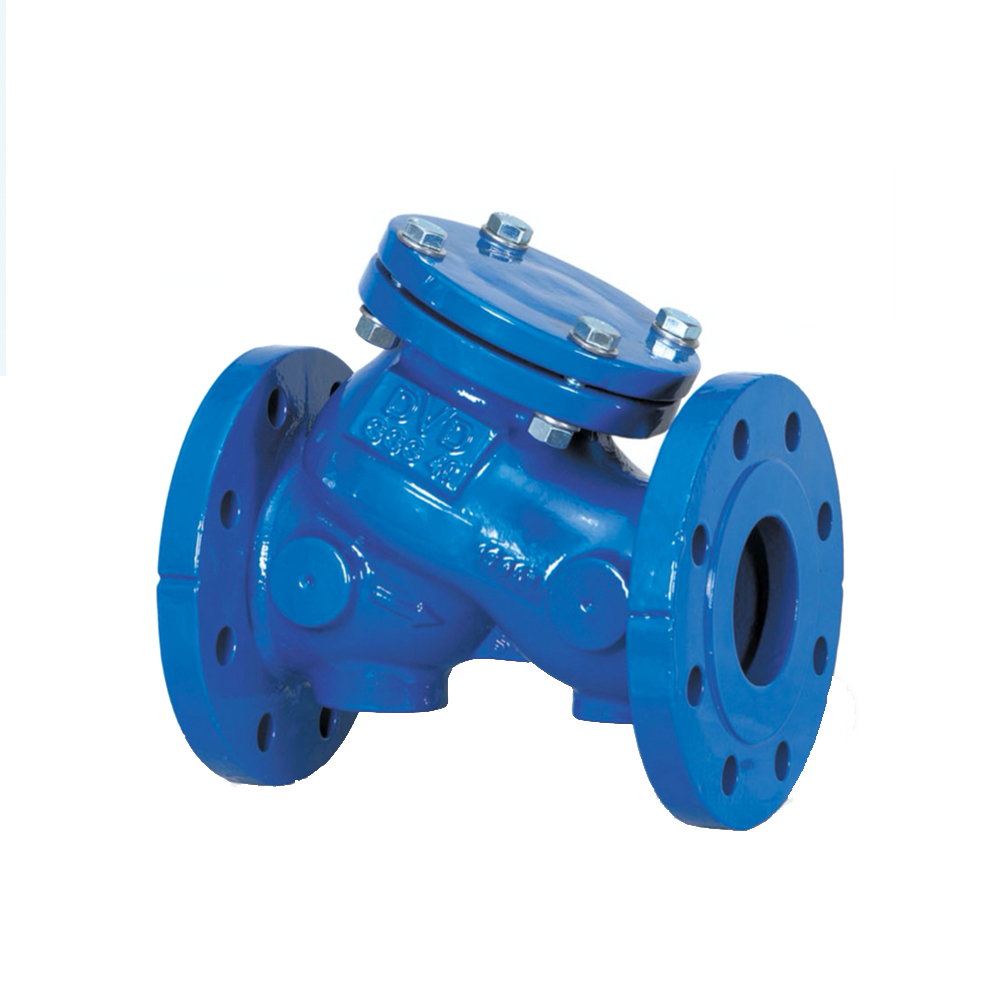

Lift Çekvalfleri, herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan akışkanın geri dönüşünü önlemek için kullanılan vanalardır. Yay destekli, kısa klape hareketli sızdırmazlık mekanizması ile DOĞUŞ Lift Çekvalfleri, geri dönüş vanaya ulaşmadan tam sızdırmazlık sağlar. Normal su akışının yaşandığı durumlarda ise, Y tipi gövde tasarımı sayesinde basınç kaybı minimuma indirgenir. Lift Çekvalfleri, hızlı tepkisi sayesinde, genellikle ani kapanma dolayısıyla oluşan darbeleri önlemek amacı ile kullanılır.
Çalışma Basınçları: PN10, PN16, PN25
Boya:
DN50-400 – Elektrostatik Epoksi Mavi, DN450-500 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
KAPAK – BAKIM HİÇ BU KADAR KOLAY OLMAMIŞTI
Lift Çekvalfleri, sızdırmazlık contası, yay, mil ve klape de dahil olmak üzere, tüm parçaları tutan bir kapağa sahiptir. Dolayısı ile tüm bu parçaları, sadece birkaç cıvata sökerek, bir bütün olarak vanadan ayırmak olukça kolaydır. Vanada geriye kalan ise sadece vana gövdesidir. Bu fonksiyon sayesinde bakım için tüm vanayı boru hattından sökmenize gerek kalmaz. Sadece kapağı sökün, parçalara bakımını yapın ve kapağı tekrar monte edin!
Y TİPİ GÖVDE – OPTİMUM BASINÇ KAYBI
Lift Çekvalflerin en önemli özelliklerinden birisi de Y Tip gövdesidir. Vana, sıvı akışını bozmayacak şekilde, maksimum akış için tasarlanmıştır. Bu da olukça düşük basınç kayıplarına (Lütfen Teknik Detay sayfasına bknz.) yol açmaktadır. Bilindiği gibi basınç kayıpları, bir çok sistemin tasarımında dikkat edilmesi gereken, oldukça önemli bir husustur ve çekvalf seçimleri de basınç kayıp eğrileri göz önünde bulundurularak yapılmalıdır. Y Tipi gövdesi sayesinde DOĞUŞ Lift Çekvalfleri, tasarımcılara düşük basınç kayıp değerleri ile büyük kolaylıklar sunmaktadır. Tüm bunların yanında Y Tipi gövde tasarımı, akışın bozulmaması sonucu kavitasyonu azaltmakta ve vananın yaşam süresi yük selmektedir.
YAY TAKVİYELİ KISA KLAPE HAREKETİ – DARBE PROBLEMLERİ SON BULUYOR
Standart çekvalflerdeki en önemli sorunlardan bir tanesi de geri akış durumunda klapenin yavaş kapanmasıdır. Bu durumlarda klape, geri akış ile birlikte kapanarak sistemde darbe oluşturur. Lift Çekvalf, bu sorunu merkezden kılavuzlu yay mekanizması ve kısa klape hareketi ile çözmektedir. Geri akış anında yay, klapeyi, akış vanaya ulaşmadan önce kapatır. Bu da klapenin akışla birlikte kapanarak oluşturacağı darbeyi ve darbe sonucunda sistemde oluşacak zararları önler.

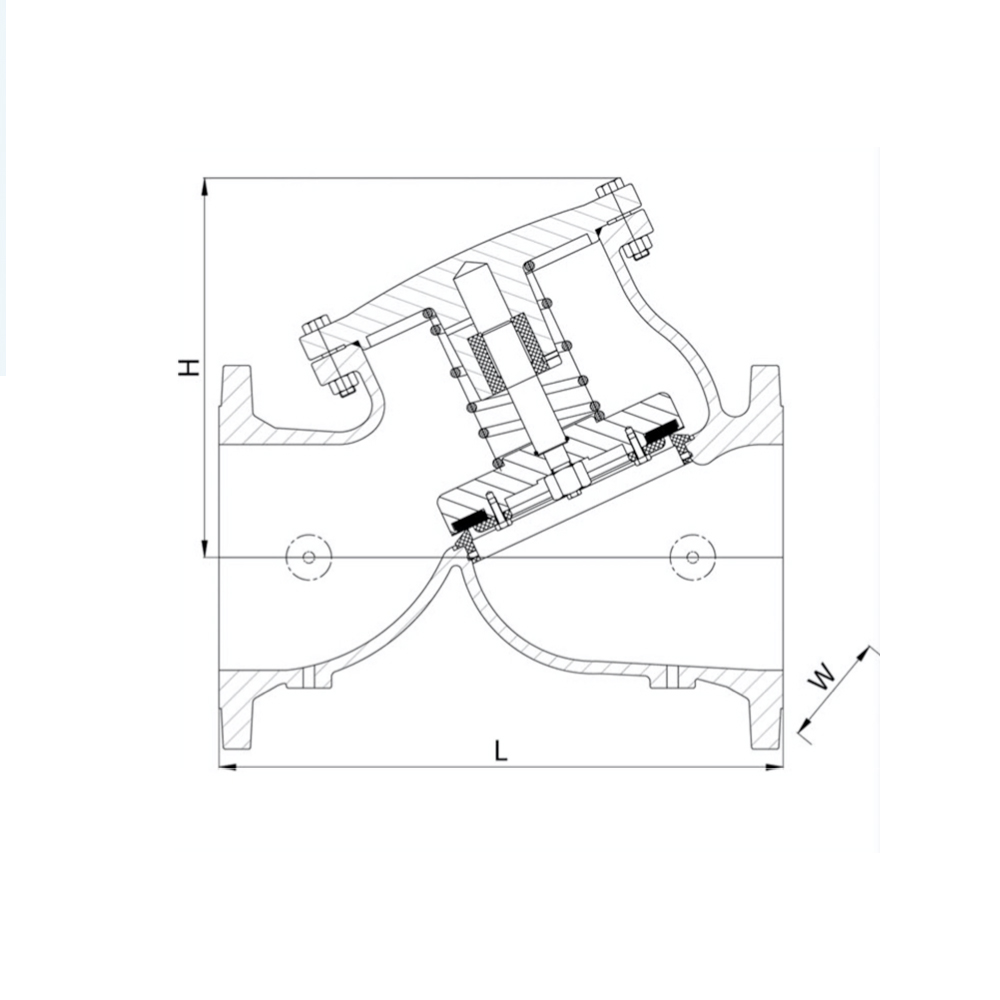

Lift Çekvalflerinde, giriş basıncının artmasıyla hareket eden bir klape mekanizması bulunur. Giriş basıncında azalma yaşandığında, geri akış vanaya ulaşmadan klape kapanır. Vananın klape hareket yolunun kısa olması dolayısıyla, klape çok hızlı tepki verebilir. Bu da, sistemdeki darbe riskini azaltır. Lift Çekvalfleri, merkezden kılavuzlu yay mekanizmasına sahiptir ve klape sızdırmazlık yüzeyi kauçuktur. Vana gövdesindeki sızdırmazlık yüzeyi ise bronz veya opsiyonel paslanmaz çelik olup, bu yüzey değiştirilebilmektedir. Vana, istenildiğinde pozisyon indikatörü ve limit switch ile donatılabilmekte ve gövde, boru hattından sökülmeden vanaya bakım yapılabilmektedir.
UYGULAMA
Tilting Tip Çekvalfleri çalışma koşullarında düşük akış kaybı yaratması ve kapalı konumda tam sızdırmazlığı sağlaması için tasarlanmıştır. Bu çekvalfler pompa istasyonlarında yaygın olarak kullanılırlar.
ÖZELLİKLER
• Yatay ve dikey montaja uygun
• İçme suyu uygulamaları
• Kol-Karşı ağırlıklı tasarım
• Tek veya çift taraflı kol-karşı ağırlık opsiyonu
• Kol hareketinin tehlike yaratmasını önlemek için, isteğe bağlı koruyucu kafes
• Pozisyon ve alarm bilgisi için, isteğe bağlı limit siviç
• Darbesiz, yumuşak kapanma için isteğe bağlı hidrolik damper
HIZLI REAKSİYON VE DAMPER
Tilting Tip Çekvalfleri akışa göre hareket eden çift eksantrik klape tasarımına sahiptir. Bu özellik sebebiyle klape akış değişikliklerine hızlı tepki gösterir ve düşük akış koşullarında dahi açılabilir. Hidrolik damperli modelde kapanma hızı kullanıcı tarafından ayarlanarak, darbesiz, yumuşak kapanma temin edilebilir.
UZUN ÖMÜRLÜ PARLATILMIŞ PASLANMAZ KAYNAK DOLGU GÖVDE SİTİ
Gövde sit yüzeyi paslanmaz kaynak dolgu yöntemi ile imal edilmiştir. Kaynak dolgu işlemi Otomatik kaynak robotu ile gerçekleştirilir ve penetrant kontrolden geçen paslanmaz yüzey hassas bir şekilde parlatılır. Bu yöntem ile paslanmaya ve aşınmaya dayanıklı sızdırmazlık yüzeyi elde edilir.
Tilting Tip Çekvalfleri tasarım özelliği olarak her iki tarafta da mil bağlantısına sahiptir. Karşı ağırlık isteğe bağlı sağ veya sol tarafa monte edilebilir. Ek olarak limit siviç, damper gibi aksesuarlar uygulanabilir.
Şehir şebekesinin SCADA ile kontrol altında tutulduğu sistemlerde tüm vanaların ana bilgisayar ile iletişim halinde olması gerekir. Bu gibi sistemlerde, DOĞUŞ Çalpara Çekvalflerine limit switch aksesuarı takılarak vananın ana bilgisayarla iletişime geçmesi sağlanabilir. Bu aksesuar, çekvalfin açık veya kapalı konumda olduğunu bilgisayara bildirir ve vana kapandığında kontrol odasına alarm gön derebilir. Bazı projelerde, kullanıcıyı herhangi bir geri akış durumunda bilgilendirmek oldukça önemlidir. Böylece kullanıcı, sisteme zarar gelmeden gerekli tedbirleri alabilir. DOĞUŞ Limit Switchli Çekvalfleri, bu bilgilendirmeyi anında yapabilecek bir aksesuardır.
Karşı ağırlıklı çekvalfler, klapenin geri akış vanaya ulaşmadan önce kapanıp darbe oluşmasını önler. Fakat bu sorunu çözmek için tek yöntem karşı ağırlık değildir. DOĞUŞ VANA, karşı ağırlıklı çekvalflere alternatif bir çözüm daha sunuyor: Yaylı Çekvalfler; bu üründe yay, klapeye kuvvet uygulayıp vananın kapanmasını sağlar. Dolayısıyla normal akış esnasında akışkan, yay kuvvetini yenip ilerler. Sistemdeki debi azaldığında ise vana geri akış yaşanmadan kapanır ve darbe oluşumunu engeller.
Çalpara Çekvalfleri, herhangi bir elektrik kesintisi veya akışkanın karakteristiğindeki bir değişim nedeniyle oluşan akışkanın geri dönüşünü önlemek için kullanılan vanalardır. Çalpara Çekvalf sızdırmazlık sistemi sayesinde geri akış esnasında tam sızdırmazlık sağlar. Normal su akışının yaşandığı durumlarda ise klapenin tasarımı sayesinde basınç kaybı minimuma indirgenir.
ÖZELLİKLER
Tasarımından dolayı Çalpara Çekvalfleri
• Yatay, dikey ve dikey olmayan konumlarda da monte edilebilir.
• Çalışma Basınçları: PN10, PN16, PN25, PN40, PN64
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.
• İçme suyu şebekelerinde de güvenle kullanılabilir.
• Pis su sistemlerinde sıkışma yaratmadan güvenle kullanılabilir.
Boya:
DN40-400 – Elektrostatik Epoksi Mavi DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
• Opsiyonel malzemelerle deniz suyu gibi en zorlu koşullarda bile çalışma imkanı sağlanmakta.
• Metal – metal, metal – EPDM sızdırmazlık yüzey opsiyonları.
• DN 1000 çapına kadar yapılan üretim, tüm ihti yaçları karşılayabilmekte.
• Akışkanın geri akışını önlemek için kullanılan farklı aksesuarlar ile optimum çalışma koşulu oluşturulmaktadır.
Çalpara Çekvalfleri, sistemde herhangi bir geri akış yaşandığında tam sızdırmaz bir şekilde kapanmak için tasarlanmıştır. Normal akış durumunda ise klape açılarak düzenli bir akış sağlar ve basınç kaybını minimuma indirger. Sistemde basınç değişimi yaşandığı takdirde ve akışkan geri dönerken, klape harekete geçer ve vanayı kapatır. Aksesuarları sayesinde klapenin daha yavaş veya daha hızlı kapanması sağlanabilir.
