Uygulama:
Sürgülü Vanalar tam kapalı haldeyken su akışını tamamen durdurur ve kesinlikle su sızdırmazlar. Vanalar tam açık konumdayken ise su akışını bozacak herhangi bir etki yapmazlar. Sürgülü Vanalar regülasyon amaçlı kullanılmaya uygun değildir.
GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
Özellikler:
Tasarımından dolayı DOĞUŞ Sürgülü Vanaları;
Boya:
DN40-400 – Elektrostatik Epoksi Mavi DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
DEĞİŞTİRİLEBİLİR BURÇLAR

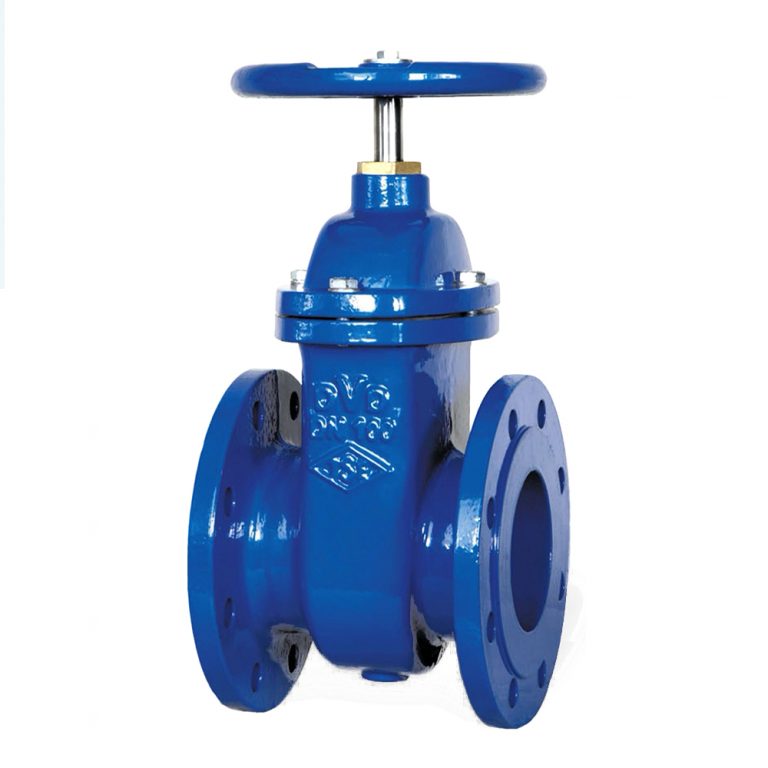

Metal Yataklı Sürgülü Vanalarda sürgü sız- dırmazlığını sağlamak için ikişer adet sürgü burcu ve gövde burcu bulunmaktadır. Sürgü kapandığında, sürgü ve gövde burçları birbiri ile temas ederek tam sızdırmazlık sağlarlar. Filtrasyon yapılmayan şebe kelerde, su içindeki yabancı maddelerin burçlara çarpması sonucu sızdırmazlık sorunları yaşanabilir. Böyle durumlarda DOĞUŞ sürgü ve gövde burçları kolaylıkla değiştirilebilir. Özellikle 300 mm ve üzeri çaplarda burçlar, daha iyi sızdırmazlık sağlamak ve daha kolay değiştirilebilimek için pasolu yapılmış olup vana üzerinden kolaylıkla sökülüp yenileri monte edilebilir.
Sürgülü Vanalarda fonksiyonel dişli yoluna sahip yükselmeyen mil mekanizması bulunmaktadır. Çalışma esnasında mil, mil yuvasında dönerek vana klapesini hareket ettirir. Bu mekanizmanın tasarımı sayesinde düşük tork değerlerine sahip vanalar, düşük enerji harcanarak kolaylıkla açılıp kapanır. Mil, yatay oynamalara karşı geliştirilen yataklama mekanizması sayesinde sadece yuvasında hareket eder ve mil ekseninne dik herhangi bir bükülme olasılığını düşürür. Sürgü, vana tam açık konumdayken gövde içerisinde bulunan yuvasına oturup su yolundan tamamen ayrılır ve su akışını bozmaz. Gövde ve klapede bulunan oturma yüzeylerinde ise preslenmiş burçlar bulunmakta ve bu sayede vana tam kapalı durumdayken sızdırmaz bir yüzey elde edilmektedir.
Elastomer Yataklı Sürgülü Vanaları tam kapalı haldeyken su akışını tamamen durdurur ve kesinlikle su sızdırmazlar. Vanalar tam açık konumdayken ise su akışını bozacak herhangi bir etki yapmazlar. Sürgülü Vanalar regülasyon amaçlı kullanılmaya uygun değildir.
Boya:
DN40-350 — Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÖZELLİKLER
Tasarımından dolayı Sürgülü Vanalar;
• Dikey olmayan konumlarda da monte edilebilir.
• Düşük tork değerlerine sahiptir
• Çalışma Basınçları: PN10, PN16, PN25
• Yeraltı ve yerüstü montajı için uygundur.
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.
VULKANİZE KLAPE – MÜKEMMEL SIZDIRMAZLIK ve UZUN ÖMÜRLÜ ÇALIŞMA
Elastomer Yataklı Sürgülü Vanaları, vulkanize edilmiş sürgüsü sayesinde uzun yıllar boyunca dayanımını kaybetmeyerek %100 sızdırmazlık sağlar. DOĞUŞ üretim merkezlerinde yapılan vulkanizasyon süreci sayesinde sürgünün ana maddesi olan metal, kesinlikle atmosfer ile temas etmez. Bu sayede korozyon sorun olmaktan çıkar. Ayrıca, vulkanizasyon ile kauçuk madde, metal yüzeye derinlemesine etki eder ve iki maddeyi tek bir madde halinde birleştirir. Bu sayede sürgü, yıllar boyunca dayanımını kaybetmez.
OPSİYONEL WRAS ONAYI – İÇME SUYU ŞEBEKELERİNDE GÜVENİLİR ÇALIŞMA
Elastomer Yataklı Sürgülü Vanaları, içme suyu şebekelerinde kullanılmak amacı ile opsiyonel WRAS onaylı olarak sunulmaktadır. Bu onaya sahip vananın hem kauçuk kaplı sürgüsü hem de ürünün boyası, bakteri oluşumunu önler, şebekeye herhangi bir koku veya tat salgılamaz. Ürünün bu özellikleri, İngiltere’deki WRAS laboratuarlarında incelenerek onaylanmıştır.
Elastomer Yataklı Sürgülü Vanalarında fonksiyonel dişli yoluna sahip yükselmeyen mil mekanizması bulunmaktadır. Çalışma esnasında mil, mil yuvasında dönerek vana klapesini hareket ettirir. Bu mekanizmanın tasarımı sayesinde düşük tork değerlerine sahip Elastomer Yataklı Sürgülü Vanalar, düşük enerji harcanarak kolaylıkla açılıp kapanır. Mil, yatay oyna malara karşı geliştirilen yataklama mekanizması sayesinde sadece yuvasında hareket eder ve mil eksenine dik herhangi bir bükülme olasılığını düşürür. Sürgü, vana tam açık konumdayken gövde içerisinde bulunan yuvasına oturup su yolundan tamamen ayrılır ve su akışını bozmaz. Klasik sürgülü vanaların aksine elastomer yataklı vana gövdelerinde, vana kapanırken vul kanize sürgünün oturacağı herhangi bir yuva yoktur. Bu sayede suda bulunabilecek partiküller bu yuvada toplanıp sızdırmazlığı önleyemezler. Ayrıca sürgü ile sızdırmazlık yüzeyi arasına herhangi bir partikül sıkıştığında, kauçuk malzeme esneyerek sızdırmazlığın bozulmasını önler.
Yükselen Milli Sürgülü Vanaları tam kapalı haldeyken su akışını tamamen durdurur ve kesinlikle su sızdırmazlar. Vana, tam açık konumdayken ise su akışını bozacak herhangi bir etki yapmazlar. Vanaların “yükselen mil” özelliği ise vananın konumunu, vanaya yaklaşmadan görebilme imkanı sağlar. Vananın böyle bir özelliğe sahip olması, özellikle acil durumlarda büyük önem taşır. Sürgülü Vanaları regülasyon amaçlı kullanılmaya uygun değildir.
ÖZELLİKLER
• Dikey olmayan konumlarda da monte edilebilir.
• Düşük tork değerlerine sahiptir (Lütfen tork değerleri için Teknik Detaylar sayfasına bknz.).
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.
Boya:
DN50-400 – Elektrostatik Epoksi Mavi DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
GENİŞ MALZEME, ÇAP VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
• Opsiyonel malzemelerle deniz suyu gibi en zorlu koşullarda bile çalışma imkanı sağlanmakta.
• DN 1000 çapına kadar yapılan üretim, tüm ihtiyaçları karşılayabilmekte.
• 64 bar’a kadar çalışma basıncı ile her zaman güvende olacaksınız.
• Ürünü çalıştırmak için kullanılan farklı aksesuarlar, optimum çalışma koşulu oluşturmakta.
ÖNCE GÜVENLİK
Yükselen Milli Sürgülü Vanaları, acil durumlarda hızlı müdahaleye olanak verip can veya mal kaybını önleyebilmek için kullanılmaktadır. Yükselen mil özelliği sayesinde kullanıcı, vananın açık veya kapalı konumda olduğunu uzaktan kolaylıkla görebilir ve duruma müdahale edebilir. Ayrıca, vananın üzerinde bulunan opsiyonel şeffaf koruma kapağı, milin hareketini önleyebilecek cisimlerin mil yolunu kapatmasını önlemekte ve klape konumunun belirlenmesinde kullanıcıya kılavuzluk etmektedir
Yükselen Milli Sürgülü Vanaları, acil durumlarda hızlı müdahaleye olanak verip can veya mal kaybını önleyebilmek için kullanıl maktadır. Yükselen mil özelliği sayesinde kullanıcı, vananın açık veya kapalı konumda olduğunu uzaktan kolaylıkla görebilir ve duruma müdahale edebilir. Ayrıca, vananın üzerinde bulunan opsiyo nel şeffaf koruma kapağı, milin hareketini önleye bilecek cisimlerin mil yolunu kapatmasını önle mekte ve klape konumunun belirlenmesinde kullanıcıya kılavuzluk etmektedir.
Sürgülü Vanalarda fonksiyonel dişli yoluna sahip yükselen mil mekanizması bulunmaktadır. Çalışma esnasında mil, mil yuvasında dönerek vana klapesini hareket ettirir. Bu mekanizmanın tasarımı sayesinde düşük tork değerlerine sahip Sürgülü Vanalar, düşük enerji harcanarak kolaylıkla açılıp kapanır. Mil, yatay oynamalara karşı geliştirilen yataklama mekanizması sayesinde sadece yuvasında hareket eder ve mil eksenine dik herhangi bir bükülme olasılığını düşürür. Sürgü, vana tam açık konumdayken gövde içerisinde bulunan yuvasına oturup su yolundan tamamen ayrılır ve su akışını bozmaz. Gövde ve klapede bulunan oturma yüzeylerinde ise preslenmiş burçlar bulunmakta ve bu sayede vana tam kapalı durumdayken sızdırmaz bir yüzey elde edilmektedir. Ayrıca, vananın yükselen mil özelliği, mili vananın üst kısmında aşağı ve yukarı hareket ettirmekte ve mile pozisyon indikatörlüğü özelliği kazandırmaktadır.
