UYGULAMA

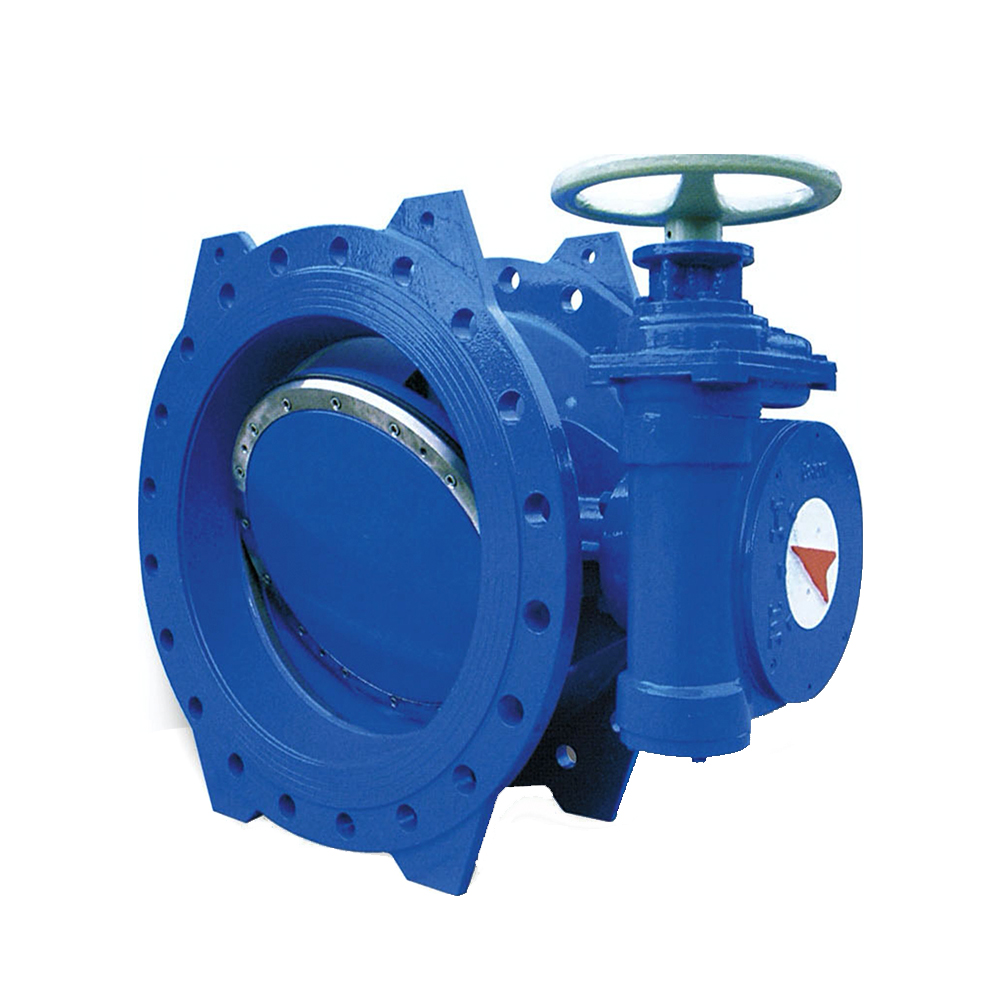

Kelebek Vanaları tam kapalı haldeyken su akışını tamamen durdurur ve kesinlikle su sızdırmazlar. Vanalar tam açık konumdayken ise klape yatay konuma gelerek su akışını minimum düzeyde etkiler. DOĞUŞ Kelebek Vanaları kontrol amaçlı kullanılmaya uygun değildir.

Boya:
DN100-1500 – Elektrostatik Epoksi Mavi
DN1600-2500-Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.

ÖZELLİKLER
Tasarımından dolayı DOĞUŞ Kelebek Vanaları
• Dikey olmayan konumlarda da monte edilebilir.
• Çift o-ringli mil sızdırmazlık sistemi sayesinde bakım gerek­tirmez özelliktedir.
• Özel klapesi ve pürüzsüz gövdesi ile yüksek akış kapasi­tesine sahiptir.
• Düşük tork değerlerine sahiptir.
• Yeraltı montajı için uygundur.
• 80°C sıcaklığa kadar

MİNİMUM TORK DEĞERİ ve AŞINMAYI ÖNLEYEN TASARIM – ÇİFT EKSANTRİK KLAPE
Birinci eksantriklik sızdırmazlık eksenini, mil ekseninin dışına taşır. Bu sebeple sızdırmazlık ringi ile gövde siti arasında kesintisiz bir temas elde edilir. İkinci eksantriklik klape dönme eksenini vana ekseni dışına taşır. İkinci eksantrikliğin yardımıyla, sızdırmazlık ringi açma yönündeki küçük bir hareketle gövde sitinden kurtulur. İkinci eksantrikliğin amacı, vananın açılması sırasında kauçuk sızdırmazlık ringinin üzerindeki basıncın ortadan kaldırılması ve aşındırıcı sürtünmenin azaltılmasıdır. Vana açık pozisyondayken, kauçuk sızdırmazlık ringi tamamen serbest durumdadır ve vana yıllarca açık konumda kalsa dahi, sızdırmazlık ringinde şekil değişimi olmaz.

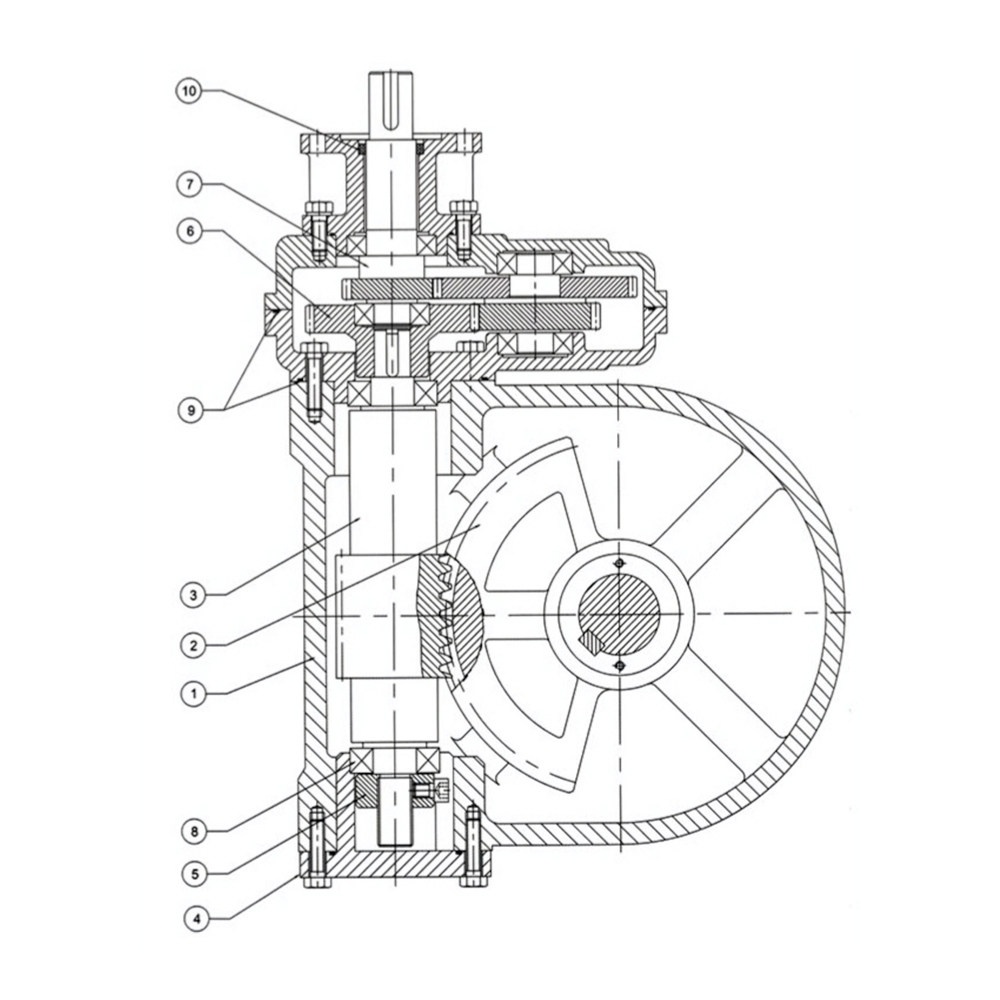

DİŞLİ KUTUSU
ISO 5211 standardına uygun DOĞUŞ TK sınıfı sonsuz vida dişli kutuları, kelebek vanalar tarafından gerek duyulan çeyrek tur (90°) hareketi sağlar ve vana klapesinin hareketi tam açık ve tam kapalı pozisyonlarda gezer somun sistemi ile durdurulur. Kendinden kilitlemeli ve geri dönüşsüz dişli tasarımı, Doğuş Kelebek Vanalarının tam sızdırmazlığını garanti eder. Dokuz tipten oluşan dişli kutuları, tüm kelebek vana programının tork gereksinimini karşılamaktadır. İP 67 ve İP 68 koruma sınıfına göre üretilebilen dişli kutuları, mekanik pozisyon göstergesine sahip, gövdeye entegre edilmiş tiptedir.
