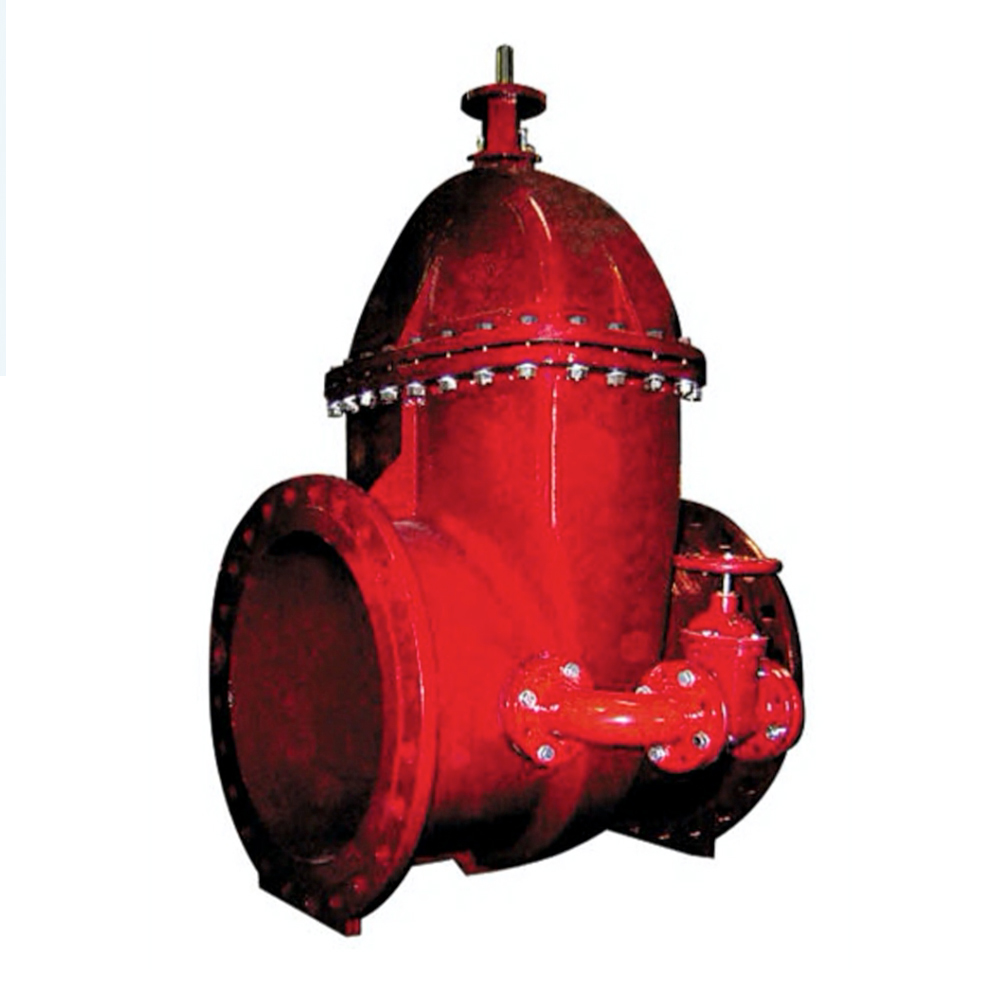

Yüksek basınçlı sistemlerde kullanılan büyük çaplı vanalarda vanayı açmak oldukça zordur. Bunun nedeni, klapenin giriş ve çıkış duvarları arasında bulunan büyük basınç farkıdır. Bu sebeple, böyle durumlarda by-pass vanası kullanılması tavsiye edilir. By-pass vanası sayesinde, öncelikle by-pass vanası açılarak klape üzerindeki basınç farkı azaltılır ve ana vananın açılması için gereken tork değerleri düşürülür. Böylelikle vana için çok daha ekonomik bir aktüatör seçimi yapılabilir.
Elastomer Yataklı Sürgülü Vanaları tam kapalı haldeyken su akışını tamamen durdurur ve kesinlikle su sızdırmazlar. Vanalar tam açık konumdayken ise su akışını bozacak herhangi bir etki yapmazlar. Sürgülü Vanalar regülasyon amaçlı kullanılmaya uygun değildir.
Boya:
DN40-350 — Elektrostatik Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
ÖZELLİKLER
Tasarımından dolayı Sürgülü Vanalar;
• Dikey olmayan konumlarda da monte edilebilir.
• Çalışma Basınçları: PN10, PN16
• Düşük tork değerlerine sahiptir
• Yeraltı ve yerüstü montajı için uygundur.
• 80°C sıcaklığa kadar dayanım gösterebilmektedir.
VULKANİZE KLAPE – MÜKEMMEL SIZDIRMAZLIK ve UZUN ÖMÜRLÜ ÇALIŞMA
Elastomer Yataklı Sürgülü Vanaları, vulkanize edilmiş sürgüleri sayesinde uzun yıllar boyunca dayanımını kaybetmeyerek %100 sızdırmazlık sağlar. DOĞUŞ üretim merkezlerinde yapılan vulkanizasyon süreci sayesinde sürgünün ana maddesi olan metal, kesinlikle atmosfer ile temas etmez. Bu sayede korozyon sorun olmaktan çıkar. Ayrıca, vulkanizasyon ile kauçuk madde, metal yüzeye derinlemesine etki eder ve iki maddeyi tek bir madde halinde birleştirir. Bu sayede sürgü, yıllar boyunca dayanımını kaybetmez.
OPSİYONEL WRAS ONAYI – İÇME SUYU ŞEBEKELERİNDE GÜVENİLİR ÇALIŞMA
Elastomer Yataklı Sürgülü Vanaları, içme suyu şebekelerinde kullanılmak amacı ile opsiyonel WRAS onaylı olarak sunulmaktadır. Bu onaya sahip vananın hem kauçuk kaplı sürgüsü hem de ürünün boyası bakteri oluşumunu önler, şebekeye herhangi bir koku veya tat salgılamaz. Ürünün bu özellikleri, İngiltere’deki WRAS laboratuarlarında incelenerek onaylanmıştır.
Elastomer Yataklı Sürgülü Vanalarında fonksiyonel dişli yoluna sahip yükselmeyen mil mekanizması bulunmaktadır. Çalışma esnasında mil, mil yuvasında dönerek vana klapesini hareket ettirir. Bu mekanizmanın tasarımı sayesinde düşük tork değerlerine sahip DOĞUŞ Elastomer Yataklı Sürgülü Vanaları, düşük enerji harcanarak kolaylıkla açılıp kapanır. Mil, yatay oyna malara karşı geliştirilen yataklama mekanizması sayesinde sadece yuvasında hareket eder ve mil eksenine dik herhangi bir bükülme olasılığını düşürür. Sürgü, vana tam açık konumdayken gövde içerisinde bulunan yuvasına oturup su yolundan tamamen ayrılır ve su akışını bozmaz. Klasik sürgülü vanaların aksine elastomer yataklı vana gövdelerinde, vana kapanırken vul kanize sürgünün oturacağı herhangi bir yuva yoktur. Bu sayede suda bulunabilecek partiküller bu yuvada toplanıp sızdırmazlığı önleyemezler. Ayrıca sürgü ile sızdırmazlık yüzeyi arasına herhangi bir partikül sıkıştığında, kauçuk malzeme esneyerek sızdırmazlığın bozulmasını önler.
Uygulama:
Sürgülü Vanalar tam kapalı haldeyken su akışını tamamen durdurur ve kesinlikle su sızdırmazlar. Vanalar tam açık konumdayken ise su akışını bozacak herhangi bir etki yapmazlar. Sürgülü Vanalar regülasyon amaçlı kullanılmaya uygun değildir.
GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
Özellikler:
Tasarımından dolayı DOĞUŞ Sürgülü Vanaları;
Boya:
DN40-400 – Elektrostatik Epoksi Mavi DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
DEĞİŞTİRİLEBİLİR BURÇLAR
Metal Yataklı Sürgülü Vanalarda sürgü sız- dırmazlığını sağlamak için ikişer adet sürgü burcu ve gövde burcu bulunmaktadır. Sürgü kapandığında, sürgü ve gövde burçları birbiri ile temas ederek tam sızdırmazlık sağlarlar. Filtrasyon yapılmayan şebe kelerde, su içindeki yabancı maddelerin burçlara çarpması sonucu sızdırmazlık sorunları yaşanabilir. Böyle durumlarda DOĞUŞ sürgü ve gövde burçları kolaylıkla değiştirilebilir. Özellikle 300 mm ve üzeri çaplarda burçlar, daha iyi sızdırmazlık sağlamak ve daha kolay değiştirilebilimek için pasolu yapılmış olup vana üzerinden kolaylıkla sökülüp yenileri monte edilebilir.
Sürgülü Vanalarda fonksiyonel dişli yoluna sahip yükselmeyen mil mekanizması bulunmaktadır. Çalışma esnasında mil, mil yuvasında dönerek vana klapesini hareket ettirir. Bu mekanizmanın tasarımı sayesinde düşük tork değerlerine sahip vanalar, düşük enerji harcanarak kolaylıkla açılıp kapanır. Mil, yatay oynamalara karşı geliştirilen yataklama mekanizması sayesinde sadece yuvasında hareket eder ve mil ekseninne dik herhangi bir bükülme olasılığını düşürür. Sürgü, vana tam açık konumdayken gövde içerisinde bulunan yuvasına oturup su yolundan tamamen ayrılır ve su akışını bozmaz. Gövde ve klapede bulunan oturma yüzeylerinde ise preslenmiş burçlar bulunmakta ve bu sayede vana tam kapalı durumdayken sızdırmaz bir yüzey elde edilmektedir.
Uygulama:
Sürgülü Vanalar tam kapalı haldeyken su akışını tamamen durdurur ve kesinlikle su sızdırmazlar. Vanalar tam açık konumdayken ise su akışını bozacak herhangi bir etki yapmazlar. Sürgülü Vanalar regülasyon amaçlı kullanılmaya uygun değildir.
GENİŞ MALZEME, ÇAP, ÇALIŞMA BASINCI VE AKSESUAR SEÇENEKLERİ KULLANICILARA TASARIM AŞAMASINDA ESNEKLİK SAĞLAMAKTA
Özellikler:
Tasarımından dolayı DOĞUŞ Sürgülü Vanaları;
Boya:
DN40-400 – Elektrostatik Epoksi Mavi DN450-1000 – Yaş Epoksi Mavi
• Ürünlerin içi ve dışı boyanmaktadır.
DEĞİŞTİRİLEBİLİR BURÇLAR
Metal Yataklı Sürgülü Vanalarda sürgü sızdırmazlığını sağlamak için ikişer adet sürgü burcu ve gövde burcu bulunmaktadır. Sürgü kapandığında, sürgü ve gövde burçları birbiri ile temas ederek tam sızdırmazlık sağlarlar. Filtrasyon yapılmayan şebe kelerde, su içindeki yabancı maddelerin burçlara çarpması sonucu sızdırmazlık sorunları yaşanabilir. Böyle durumlarda sürgü ve gövde burçları kolaylıkla değiştirilebilir. Özellikle 300 mm ve üzeri çaplarda burçlar, daha iyi sızdırmazlık sağlamak ve daha kolay değiştirilebilimek için pasolu yapılmış olup vana üzerinden kolaylıkla sökülüp yenileri monte edilebilir.
Metal Yataklı Sürgülü Vanalarda sürgü sızdırmazlığını sağlamak için ikişer adet sürgü burcu ve gövde burcu bulunmaktadır. Sürgü kapandığında, sürgü ve gövde burçları birbiri ile temas ederek tam sızdırmazlık sağlarlar. Sürgü ve gövde burçları kolaylıkla değiştirilebilir. Özellikle 300 mm ve üzeri çaplarda burçlar, daha iyi sızdırmazlık sağlamak ve daha kolay değiştirilebilimek için pasolu yapılmış olup vana üzerinden kolaylıkla sökülüp yenileri monte edilebilir.
Sürgülü Vanalarında fonksiyonel dişli yoluna sahip yükselmeyen mil mekanizması bulunmaktadır. Çalışma esnasında mil, mil yuvasında dönerek vana klapesini hareket ettirir. Bu mekanizmanın tasarımı sayesinde düşük tork değerlerine sahip Sürgülü Vanaları, düşük enerji harcanarak kolaylıkla açılıp kapanır. Mil, yatay oynamalara karşı geliştirilen yataklama mekanizması sayesinde sadece yuvasında hareket eder ve mil ekseninne dik herhangi bir bükülme olasılığını düşürür. Sürgü, vana tam açık konumdayken gövde içerisinde bulunan yuvasına oturup su yolundan tamamen ayrılır ve su akışını bozmaz. Gövde ve klapede bulunan oturma yüzeylerinde ise preslenmiş burçlar bulunmakta ve bu sayede vana tam kapalı durumdayken sızdırmaz bir yüzey elde edilmektedir.
