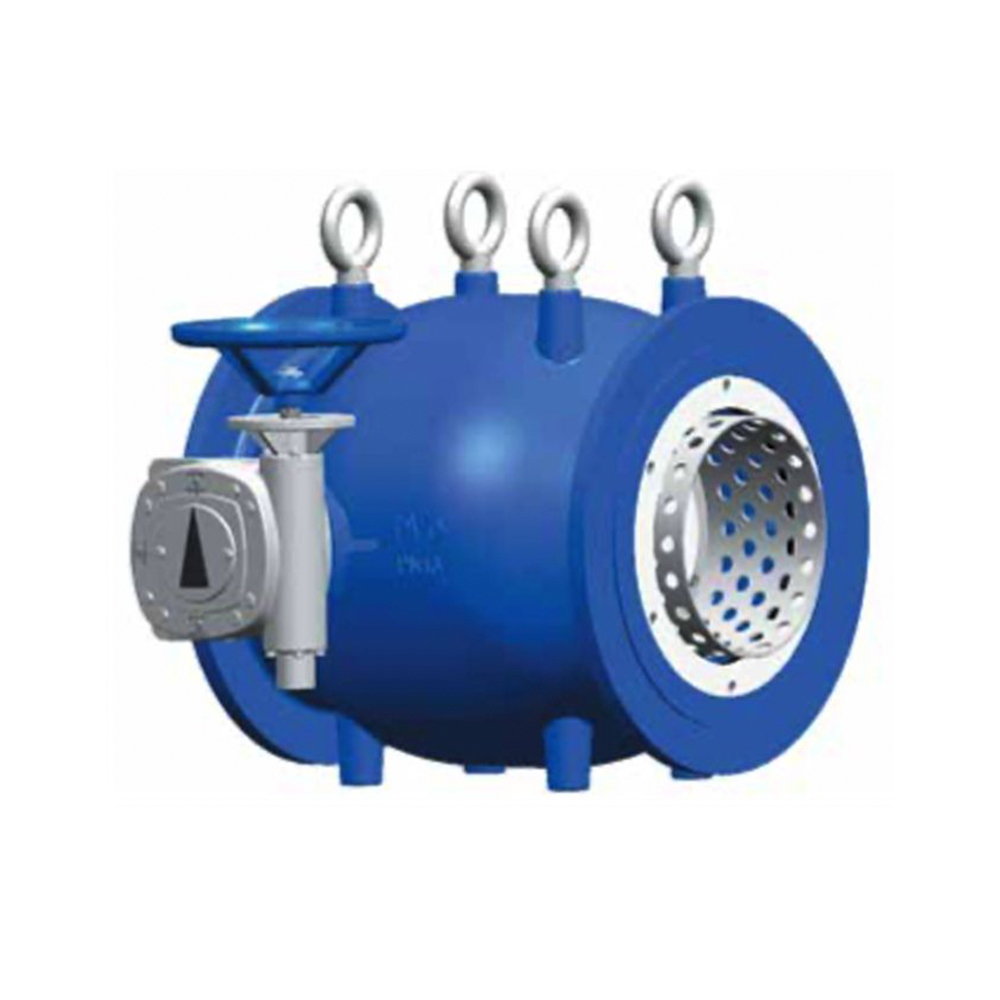

Çıkış basıncının yeterli olmadığı durumlarda veya vana üzerindeki basınç farkının çok yüksek olduğu durumlarda, vana ve vana klapesini korumak için kavitasyon kafesi kullanılır. Özellikle maslak veya depo girişi gibi çıkış basıncının çok düşük olduğu bölgeler, kavitasyon riskinin yüksek olduğu noktalardır. Bu gibi uygulamalarda, standart klape üzerine paslanmaz çelikten üretilen kavitasyon kafesi monte edilir. Kavitasyon kafesi, üzerindeki delikler sayesinde akışı böler ve kavitasyonun boru ortasında oluşmasını sağlar. Bu sayede kavitasyon hasarı minimuma indirgenir. Kafes üzerindeki delik çap ve adetleri, projeye özel olarak hesaplanarak üretilir. Klape seçimi için lütfen fabrikamız ile temasa geçiniz.
• Ani pompa açılma ve kapanma etkilerini önler:
– Tek sabit hızlı pompa
– Sabit hızlı pompa grubu (ekleme ve değiştirme) -Değişken hızlı pompa grubu (ekleme)
ÖZELLİKLER
• Elektrik aktüatör gerektirmez ve şebeke basıncından bağımsız olarak yağ basıncı ile çalışır.
• Elektrik kesintisi durumunda vana hidrolik frenli şekilde kapanarak çekvalf işlevi görür.
• Küçük pompa odalarında kullanıma uygun, kompakt yapısı vardır.
• Lineer gövde tasarımı sayesinde doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Su şebekesinden bağımsız çalışma mekanizması sayesinde yüksek partikül direnci vardır.
• Hidrolik olarak kritik bir noktada bulunmayan değiştirilebilir sızdırmazlık contası sayesinde uzun ömürlü sızdırmazlık mekanizmasına sahiptir.
• Devre üzerindeki kısma valfleri ile açma/kapatma hız kontrolü yapılabilir.
UYGULAMA
Pompa Kontrol Vanası
Pompa çıkışlarında uygulanan İğneli Vanalar, pompa elektronik kontrol ünitesi ile karşı ağırlık ve hidrolik devre ile çalışır. Pompa ile koordineli hareket eden vana, pompa devreye girerken ve çıkarken, yavaşça hareket ederek darbe oluşumunu önler. Elektrik kesildiğinde, karşı ağırlık düşer ve çekvalf görevini yerine getirir. İğneli Vanalar, aşağıdaki durumların oluşmasına yol açar:
• Darbenin oluşturucağı zararları önlemek yerine, darbe oluşumunun önlenmesi
• Darbesiz pompa açma ve kapama yapılması
• Çalışan pompaları değiştirirken darbe oluşmasının önlenmesi
• Değişken hızlı pompayı geciktirerek sabit hızlı ilave pompanın açılıp kapanmasına tepki vermesini sağlaması
• Sistemdeki talep ve giriş basıncındaki değişimlere bakmaksızın basınç düşürme
• Kavitasyonun zararlı etkilerinden korunma
• Sfero döküm gövde malzemesi sayesinde galvanik korozyon sorununu minimuma indirme
• Çıkışına boru bağlantısı yapabilme olanağı sayesinde vanayı korunaklı bir sanat yapısı içerisine alabilme ve kolay bakım olanağı
• Çıkışına boru bağlantısı yapabilme olanağı sayesinde vanaya etkiyen diferansiyel basıncı minimuma indirerek titreşim ve gürültü sorununun azaltılması
ÖZELLİKLER
• Elektrik aktüatörüne bağlı bir sensor (basınç transmitörü) ile çalışır.
• Tüm klape pozisyonlarında dairesel bir kesit oluşturarak kavitasyonsuz regülasyon olanağı sağlar, titreşimsiz ve oldukça sessiz çalışır. Bu nedenle yüksek basınç kırım oranına haizdir.
• Lineer gövde tasarımı sayesinde doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel kavitasyon kafesi veya yivli silindir klape ile düşük debilerde bile kararlı şekilde çalışır.
• Hidrolik devreleri bulunmadığı için yüksek partikül direnci vardır.
UYGULAMA
Enerji Kırıcı Vana
Elektrik Aktüatörlü olarak çalışan İğneli Vanalar, baraj çıkışlarında basıncı düşürerek atmosfere tahliye amaçlı kullanılırlar. Yüksek kavitasyon direnci sayesinde İğneli Vanalar, bu noktalarda basınç kırım oranı yüksek olduğu için kullanımı çok uygun bir seçenektir. İğneli Vanaların, çift tarafında flanş olacak şekildeki gövde yapısı sayesinde vana çıkışına boru hattı bağlanabilmektedir. Bu özelliği sayesinde kullanıcılara diğer Enerji Kırıcı Vanalara oranla ciddi avantajlar sağlar. Bu avantajlardan birisi de vana çıkışından su seviyesinin alt noktasına tahliye yapılabilmesidir. Bu sayede suyun statik basıncını kullanarak vanaya etkiyen diferansiyel basınç azaltılır ve titreşim, kavitasyon gibi sıkıntıların önüne geçilir. Bu duruma rağmen yüksek diferansiyel basınca maruz kalan vanalarda; kavitasyon kafesi, yivli silindir gibi pek çok özel klape alternatifi bulunmaktadır. Bunun yanı sıra, vana çıkışına özel havalandırma boruları yapılarak kavitasyon oluşumu önlenir. Çıkışına boru bağlantısı yapılabilmesi nedeniyle İğneli Vanalar, bir sanat yapısı içerisinde korunabilir ve böylelikle de ileriki yıllarda kolay bakım olanağı sağlanır ve özellikle soğuk bölgelerde don riskinin oluşması gibi sert dış koşulların vanaya olan etkilerinin önüne geçilir.
Tamamen Sfero Döküm gövde malzemesi sayesinde İğneli Vanalar, çelik konstrüksiyon vanalarda sıklıkla yaşanan galvanik korozyon vb. sorunların önüne geçer.
İğneli Vanaları, tahrik mekanizmasının kumanda ettiği bir krank mekanizmasına bağlı klapenin, eksenel olarak hareket etmesi ile açma/kapatma yapar.
Vana, tam açık durumdayken aerodinamik bir yapıya bürünür ve vana üzerindeki basınç kaybını minimuma indirgeyerek debi kapasitesini maksimuma ulaştırır.
Klape, gövde üzerindeki minimum sürtünme yaratan silindir (klape) rayları tarafından yataklanır ve böylelikle dengeli bir hareket sağlanır.
• Yüksek diferansiyel basınca maruz kalan noktalarda izolasyon olanağı
• Uzun ömürlü çalışma
• Yarı açık konumlarda kavitasyona maruz kalmadan çalıştırabilme olanağı
ÖZELLİKLER
• Küçük bir silindir (klape) hareketinde dahi ince ayar yapmaya elverişlidir.
• Sistem basıncından bağımsız çalışan klapeye sahiptir ve böylelikle büyük çaplarda dahi çok düşük tork değerlerine ihtiyaç duyar.
• Hidrolik olarak kritik bir noktada bulunmayan değiştirilebilir sızdırmazlık contası sayesinde uzun ömürlü sızdırmazlık mekanizmasına sahiptir.
• Yekpare gövde tasarımından dolayı vana gövdesinde herhangi bir bağlantı elemanı bulunmaz ve bu sayede olası gövde sızdırmazlık sorunlarının önüne geçilir.
• Lineer gövde tasarımı sayesinde doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• L boyları sürgülü vana standartlarına uygundur, bu sayede kolaylıkla standart izolasyon vanalarının yerine kullanılabilir.
ÇALIŞMA PRENSİBİ
Tam Açık Pozisyon
Tahrik mekanizmasının kumanda ettiği bir krank mekanizmasına bağlı klapenin, eksenel olarak hareket etmesi ile açma/kapatma yapar. Vana, tam açık durumdayken aerodinamik bir yapıya bürünür ve vana üzerindeki basınç kaybını minimuma indirgeyerek debi kapasitesini maksimuma ulaştırır.
Modülasyon
Klape, gövde üzerindeki minimum sürtünme yaratan silindir (klape) rayları tarafından yataklanır ve böylelikle dengeli bir hareket sağlanır. Tahrik mekanizmasının döndürdüğü mil, iç gövdedeki krank mekanizmasını harekete geçirir ve krank mekanizması klapeyi eksenel yönde hareket ettirerek vana açıklığının değişmesini sağlar.
Kapalı Pozisyon
Vana tam kapalıyken, özel sızdırmazlık mekanizması sayesinde tam sızdırmazlık sağlanır. Sistem basıncından bağımsız çalışan klape ve özel dişli kutusu sayesinde büyük çaplarda dahi ihtiyaç duyulan tork değeri oldukça düşüktür.
UYGULAMA
Yüksek Diferansiyel Basınçta Çalışmaya Uygun İzolasyon Vanası
Özellikle şebeke tahliye noktaları gibi yüksek basınç farkına maruz kalan noktalarda, sürgülü ve kelebek vanalar kısa bir sürede hasar görmektedir. Bunun nedeni, standart izolasyon vanalarında klapenin, basıncın etkisiyle çok yüksek kuvvetlere maruz kalması ve bu kuvvetin vana çalışma mekanizmalarına hasar vermesidir. Bunun yanında, oluşan kuvvet, klapeyi ileri yönde hareket ettirmekte ve sürtünmeyi arttırarak uygulanması gereken tork değerlerini yükseltmektedir. Özellikle kelebek vanaların son %10 açıklık oranlarında tork değerleri çok yüksek mertebelere ulaşmaktadır. İğneli Vana tasarımında ise klape silindirik bir yapıda olduğu için klapeye etkiyen şebeke basınç kuvveti her yönden eşit miktarda etkir ve birbirini sıfırlar. Böylelikle klape, tüm açıklık oranlarında şebeke basıncından bağımsızdır. Dolayısı ile İğneli Vana yüksek diferansiyel basınca maruz kalsa dahi oluşan tork değeri, boş bir boru hattında çalıştırılırken oluşan tork değeri ile aynıdır.
Bu özelliğinin yanı sıra, klape su akışı ile aynı yönde hareket ettiği için basınç, vana mekanizmasına hasar vermez ve güvenilir çalışma sağlanır.
