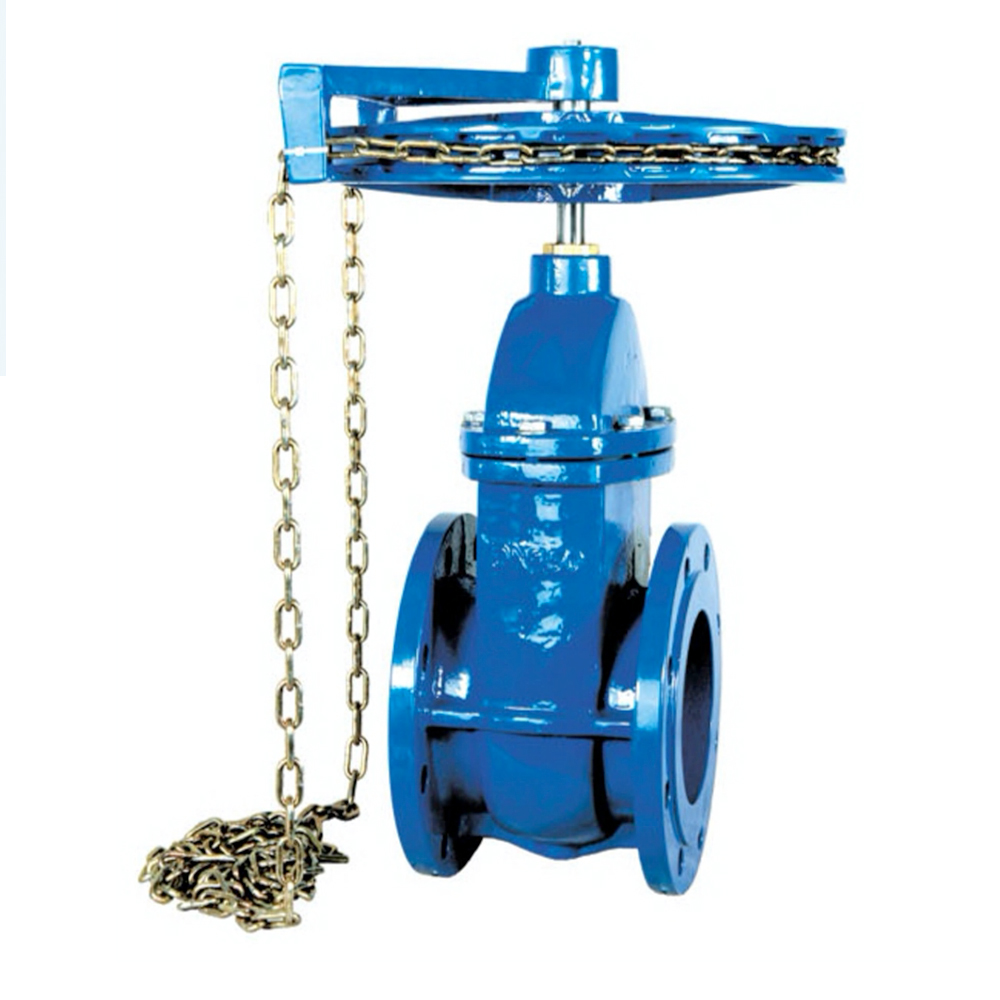

ZİNCİRLİ SÜRGÜLÜ VANA

Standart bir sürgülü vanaya monte edilen zincirli volan sayesinde yer yüzeyinin üzerindeki vanaları kontrol edebilmek oldukça kolaylaşıyor. Standart bir sürgülü vanada, vanayı kontrol edebilmek için bir merdiven kullanmak gerekirken, zincirli volan sayesinde vanaya erişim sorunu ortadan kalkıyor. Bu sayede acil bir durumda vanaya müdahale süresi de oldukça azalmaktadır. DOĞUŞ VANA, vana üzerinde kullanılan zinciri galvanize veya SS316 paslanmaz çelik olarak sunmaktadır. Böylelikle zincir üzerinde herhangi bir paslanma olasılığı ortadan kaldırılmaktadır.
