• Ani pompa açılma ve kapanma etkilerini önler:
– Tek sabit hızlı pompa
– Sabit hızlı pompa grubu (ekleme ve değiştirme) -Değişken hızlı pompa grubu (ekleme)
ÖZELLİKLER
• Elektrik aktüatör gerektirmez ve şebeke basıncından bağımsız olarak yağ basıncı ile çalışır.
• Elektrik kesintisi durumunda vana hidrolik frenli şekilde kapanarak çekvalf işlevi görür.
• Küçük pompa odalarında kullanıma uygun, kompakt yapısı vardır.
• Lineer gövde tasarımı sayesinde doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Su şebekesinden bağımsız çalışma mekanizması sayesinde yüksek partikül direnci vardır.
• Hidrolik olarak kritik bir noktada bulunmayan değiştirilebilir sızdırmazlık contası sayesinde uzun ömürlü sızdırmazlık mekanizmasına sahiptir.
• Devre üzerindeki kısma valfleri ile açma/kapatma hız kontrolü yapılabilir.
UYGULAMA

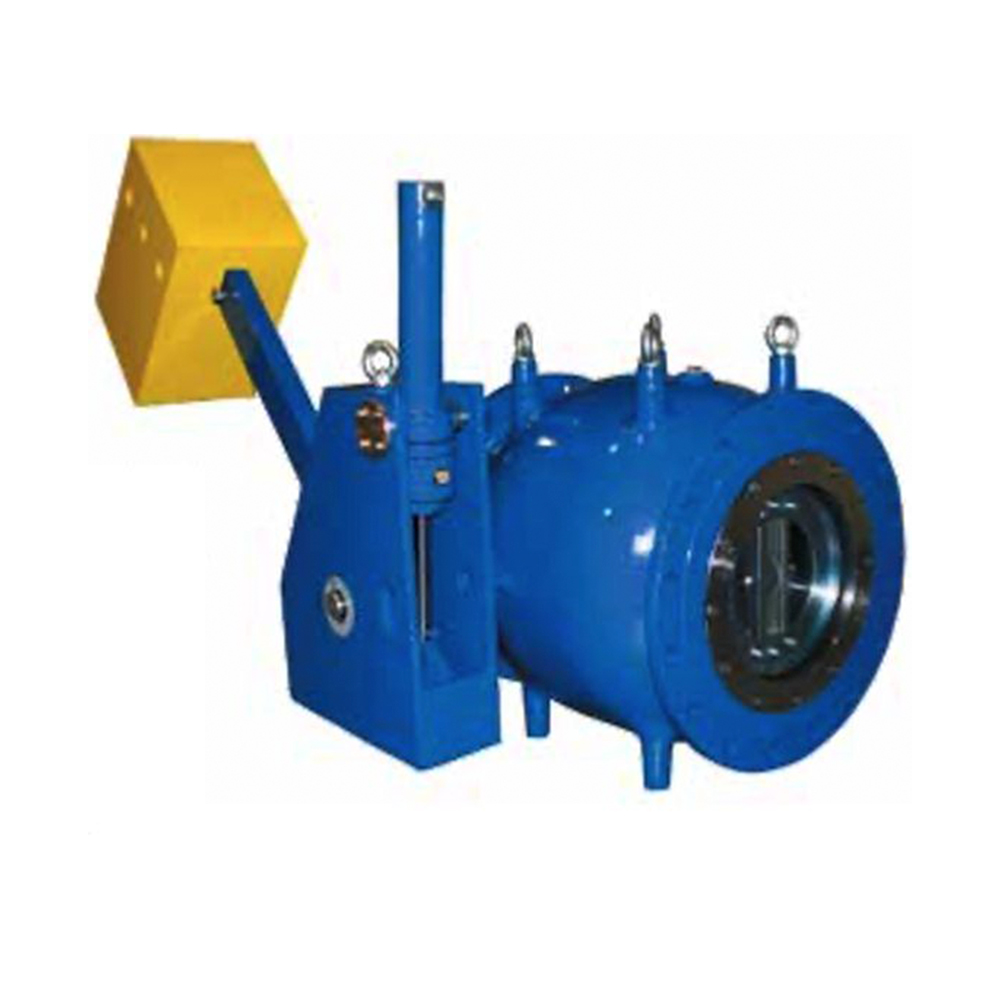

Pompa Kontrol Vanası
Pompa çıkışlarında uygulanan İğneli Vanalar, pompa elektronik kontrol ünitesi ile karşı ağırlık ve hidrolik devre ile çalışır. Pompa ile koordineli hareket eden vana, pompa devreye girerken ve çıkarken, yavaşça hareket ederek darbe oluşumunu önler. Elektrik kesildiğinde, karşı ağırlık düşer ve çekvalf görevini yerine getirir. İğneli Vanalar, aşağıdaki durumların oluşmasına yol açar:
• Darbenin oluşturucağı zararları önlemek yerine, darbe oluşumunun önlenmesi
• Darbesiz pompa açma ve kapama yapılması
• Çalışan pompaları değiştirirken darbe oluşmasının önlenmesi
• Değişken hızlı pompayı geciktirerek sabit hızlı ilave pompanın açılıp kapanmasına tepki vermesini sağlaması
• Ani basınç yükselmelerini önleme
• Sistemde arıza olduğunu belirtme
• Sistem bakım maliyetlerini azaltma
• Boru patlaması durumunda otomatik kapanma ve su taşmalarını önleme
ÖZELLİKLER
• Elektrik aktüatör gerektirmez ve şebeke basıncından bağımsız olarak yağ basıncı ile çalışır.
• Küçük sanat yapılarında kullanıma uygun, kompakt yapısı vardır.
• Lineer gövde tasarımı sayesinde doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Su şebekesinden bağımsız çalışan mekanizması sayesinde yüksek partikül direnci vardır.
• Hidrolik olarak kritik bir noktada bulunmayan değiştirilebilir sızdırmazlık contası sayesinde uzun ömürlü sızdırmazlık mekanizmasına sahiptir.
• Hızlı tepki ile anında koruma olanağı sağlar.
• Açılma / kapanma hızı ayarlanabilir.
UYGULAMA
Hızlı Tahliye (Relief ) Vanası & Türbin By-pass Vanası
İğneli Vanalar, su irsale hatlarında boru hatlarını korumak için kullanılmakla birlikte, yaygın olarak HES’lerde türbin by-pass vanası olarak da kullanılmaktadır. Barajlarda, türbinin çalıştırılmayacağı ancak barajın tahliye edilmesi gerektiği durumlarda veya ani basınç yükselmelerinde, bir sensör veya otomasyon isteminden gelecek komut, hidrolik devre üzerindeki solenoidi çalıştırır ve anında karşı ağırlık düşerek vanayı açarak sistemdeki basıncı tahliye eder. Vananın açılma ve kapanma hızlı, sistem üzerinden kontrol edilebilmekte, aynı zamanda sistem üzerine takılabilen opsiyonel limit switchlerle alarm sinyali alınabilmektedir. Vanayı tekrar kapatmak için otomasyon sisteminden, vana üzerindeki hidrofora sinyal gönderilir ve vana yavaş bir şekilde kapanır. Acil durumlarda vanayı manüel kapatmak için devre üzerindeki el pompası da kullanılabilir.
Türbin By-pass Vanaları, hızlı açılma şeklinde talep ediliyorsa Hidrolik Aktüatörlü, yavaş açılma ve regülasyon amaçlı talep ediliyorsa Elektrik Aktüatörlü olarak talep edilmelidir.
Boru Patlama Vanası
İğneli Vanalar, karşı ağırlık ve hidrolik devre ile çalışır. Herhangi bir boru patlaması yaşandığında, bir sensor veya otomasyon sisteminden gelecek komut, hidrolik devre üzerindeki solenoidi çalıştırır ve anında karşı ağırlık düşerek vanayı kapatır. Bu sayede boru patlaması sonucu oluşacak sel durumu önlenmiş olur. Ayrıca depo çıkışlarına yerleştirilen Vanalar, patlama anında depo boşalmasının önüne geçer. Oldukça düşük basınç kaybına sahip İğneli Vanaların, tam açık konumda sistem basıncına etkisi düşüktür. Vanayı tekrar açmak için otomasyon sisteminden sistem üzerindeki hidrofora sinyal gönderilir ve vana yavaş bir şekilde açılır. Acil durumlarda vanayı manüel açmak içindevre üzerindeki el pompası da kullanılabilir.
• Sistemdeki talep ve giriş/çıkış basıncındaki değişimlere bakmaksızın basınç düşürme/sabitleme
• Farklı basınç bölgelerini önem sırasına göre sıralama ve ayırma • Şebekeyi aşırı basınçlardan koruma
• Debi ve su kaçaklarının azaltılması
• Kavitasyonun zararlı etkilerinden korunma
• Vana açma ve kapatma gürültüsünün azaltılması
• Boru patlamalarını engelleme
• Şebeke bakım maliyetlerinin azaltılması
ÖZELLİKLER
• Elektrik aktüatörüne bağlı bir sensor (basınç transmitörü) ile çalışır.
• Tüm klape pozisyonlarında dairesel bir kesit oluşturarak kavitasyonsuz regülasyon olanağı sağlar, titreşimsiz ve oldukça sessiz çalışır. Bu nedenle yüksek basınç kırım oranına haizdir.
•Lineer gövde tasarımı sayesinde doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel kavitasyon kafesi veya yivli silindir klape ile düşük debilerde bile kararlı şekilde çalışır.
• Hidrolik devreleri bulunmadığı için yüksek partikül direnci vardır.
UYGULAMA
Basınç Düşürücü Vana
İğneli Vanalarında, klape hareketi tüm konumlarda dairesel bir geçiş sağlamaktadır. Bu nedenle kavitasyon direnci çok yüksektir. Ürünün tasarımından ötürü kavitasyon kabarcıkları her zaman boru hattının orta noktasında patlar ve bu nedenle gövde yüzeyine herhangi bir hasar vermez. Ayrıca iç aksamlar paslanmaz çelikten imal edildiği için kavitasyon hasarı düşüktür. Bu nedenden ötürü çok düşük titreşim ve gürültü oluşturur. İğneli Vanalar, standart basınç düşürücülere nazaran yüksek basınç kırım olanağına sahiptir. Elektrik aktüatörü sayesinde klape açıklık oranı hassas bir şekilde ayarlanabilir. Dolayısı ile hassas ve sabit basınç regülasyonu yapmaya olanak tanır. Özellikle şehir şebekeleri için basınç düşürme istasyonları ve su kaçaklarını önlemek açısından basınç yönetimi amaçlı yaygın olarak kullanılırlar.
Basınç Sabitleme/Relief Vanası
İğneli Vanalar, basınç transmitöründen aldığı sinyale bağlı olarak elektrik aktüatörü vasıtası ile regülasyon yapmaktadırlar. Giriş basıncını hisseden İğneli Vanalar, çıkış basıncı ve debiden bağımsız olarak giriş basıncını kullanıcının ayarladığı bir değerde sabit tutar. Giriş basıncı bu değeri geçtiğinde vana açılarak fazla basıncı ikincil bir bölgeye tahliye eder. Basınç bu değerin altına indiğinde ise vana otomatik olarak kapanarak giriş basıncını arzu edilen değerde korur. Bu özelliğinden ötürü İğneli Vanalar özellikle cazibeli sistemlerde üst kottaki tüketicilerin korunmasında, boru hattı boşalmalarının önüne geçilmesinde veya pompa istasyonlarında pompaya aşırı yük binmesinin önlenmesinde ve minimum pompa debisinin korunmasında kullanılır.
