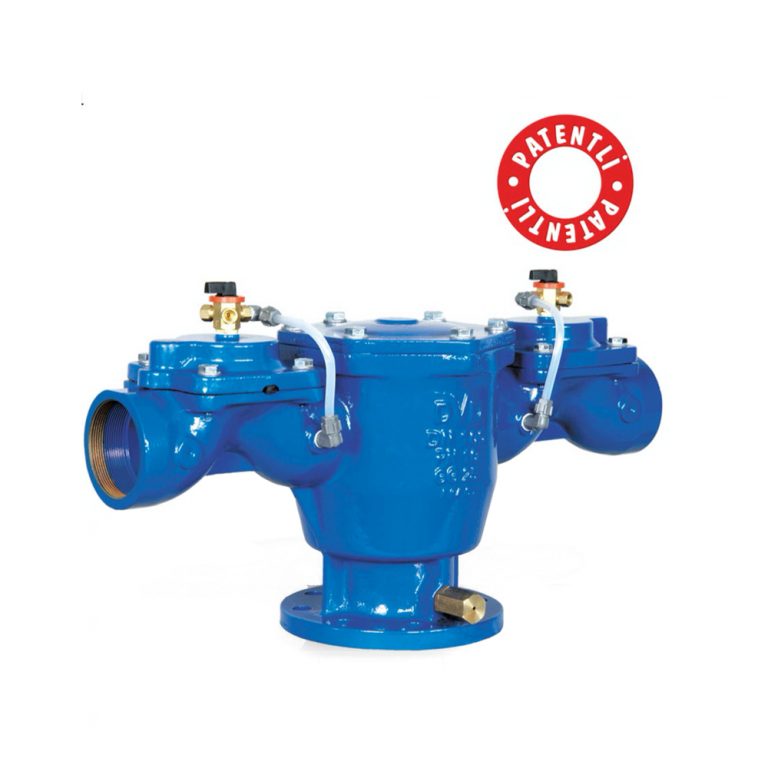

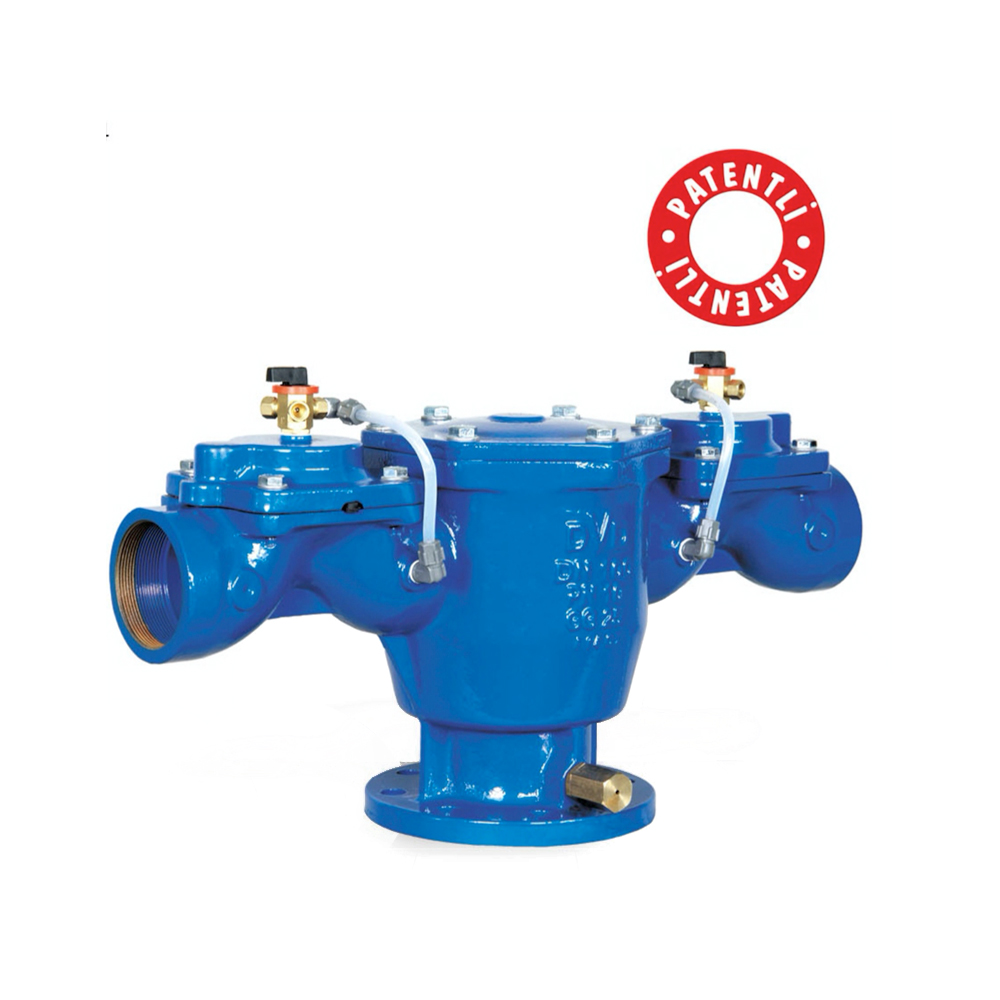

H TİPİ SULAMA HİDRANTI 1-2 ÇIKIŞLI

Hidrantlarda Basınç Kayıp Eğrileri

H Tipi Sulama Hidrantları altı ana fonksiyon gerçekleştirmek için tasarlanmıştır:
• Sulama dağıtım şebekesine bağlantı
• Basınç regülasyonu
• Debi kontrolü
• Uzaktan su yönetimi
• Filtreleme
• Açma ve kapatma fonksiyonu

Boya:
Tüm RAL Renkleri Mevcuttur.
İçme suyu onaylı boya mevcuttur.

HİDROLİK ÇIKIŞLAR – UZAKTAN KONTROL ve SULAMA PROGRAMI OLANAĞI
Hidrant çıkışlarında, hidrolik prensiplerle çalışan kontrol vanaları bulunmaktadır. Bu vanalar sayesinde kullanıcı, vanaları arazide bulunmadan, uzaktan kumanda ile yönetebilir. Vananın üzerine, kontrol ünitesine bağlanmış opsiyonel selenoidler yerleştirilebilinir. Böylece günlük sulama programları ayarlanabilmekte ve arazi uzaktan sulanabilmektedir. DOĞUŞ H Tipi Sulama Hidrantları, bir veya iki çıkış ile sunulmakta olup, iki çıkış da birbirinden bağımsız kontrol edilebilmektedir. Böylelikle bir çıkışta farklı para metreler, diğerinde farklı parametreler uygulanabilir.

AKSESUARLAR – ÖZEL PROJELER, ÖZEL NİTELİKLER GEREKTİRİR
Mekanik veya Pilot Ayarlı Basınç Regülatörü, Debi Limitörü, Selenoid Kontrolü, Paslanmaz Çelik Filtre… Tüm bu opsiyonel aksesuarlar, farklı ihtiyaçlarınızı karşılamak için üretimimizde mevcuttur. Tüm aksesuarların mevcut olduğu bir H Tipi Hidrantla, her bir çıkışta bağımsız olarak basınç regülasyonu ve debi kontrolü yapılabilmektedir. İşin en güzel yanı ise ürünün, tüm bu fonksiyonları uzaktan kumanda edebilme imkanı sunmasıdır. Ayrıca, dahili Paslanmaz Çelik Filtre, hidrant gövdesine yabancı cisimlerin girip nozullara zarar vermelerini önler.

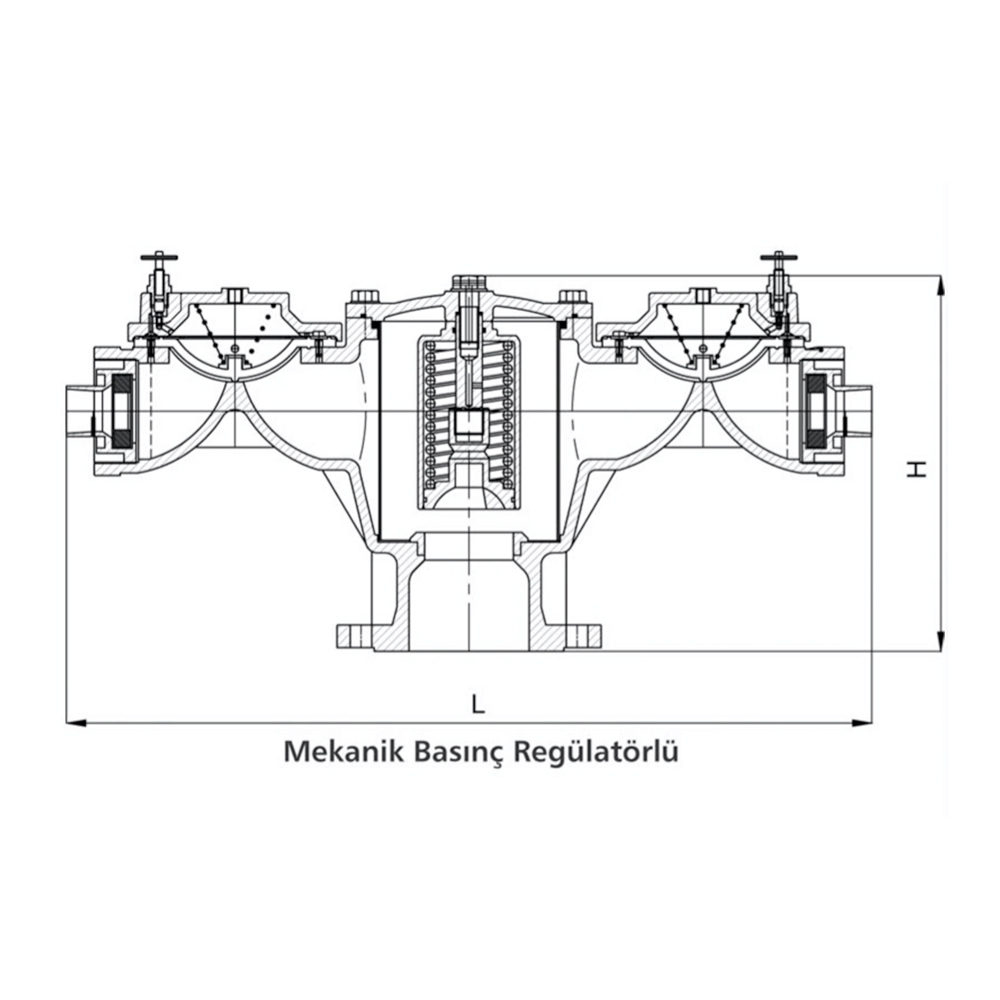

MONOBLOK GÖVDE – HAFİF ve KÜÇÜK TASARIM, DAHA AZ MALZEME
DOĞUŞ H Tipi Sulama Hidrantları, monoblok gövde tasarımı sayesinde çıkış nozul bağlantıları için cıvata veya nipel gerektirmez. Çıkışlar, gövdeyle bir bütündür. Dolayısıyla bağlantı elemanı bulunmamakta, bu da muhtemel sızıntı sorunlarını ortadan kaldırmaktadır. Ayrıca, cıvatasız ve nipel bağlantısız tasarımı sayesinde hidrant gövdesinde daha az malzeme kullanılmaktadır. Böylelikle hidrant daha hafif olup, boyutları küçülmüştür. Tüm bu tasarım avantajları sayesinde DOĞUŞ H Tipi Sulama Hidrantı, kullanıcıya montaj ve nakliyede büyük avantajlar sağlar.

Sulama hidrantları, su dağıtım şebekesine bağlantı yapmak, basınç regülasyonu ve debi kontrolü gerçekleştirmek için kullanılır. Ayrıca otomatik drenaj vanası özelliği ile hidrant, don olaylarından korunur. DH Tipi Sulama Hidrantları, uzaktan kontrol, birbirinden bağımsız nozul yönetimi ve filtreleme gibi birçok özellik sunmakta ve klasik hidrantlara yepyeni bir boyut kazandırmaktadır. Ayrıca monoblok gövde, hafif & küçük tasarım ve daha az malzeme olanağı sunmaktadır. Profesyonel sulama için H Tipi Sulama Hidrantları, mükemmel bir çözümdür.

h tipi sulama hidrantı, hidrantlar, 1-2 çıkışlı hidrant

Related products

ÖN ÖDEMELİ TARIMSAL SULAMA HİDRANTI

Tarımsal sulama hidrantı; basınçlı sulama sistemleri ile kapalı hat üzerinden tarlalara taşınan suyun tarla içi su alma noktalarında basıncının, debisinin, akan su miktarının ölçümü ve akan suyun limitlenmesi için kullanılır.

Kısaca TSE ve CE standardında yer alan Hidrolik Sulama Hidrantı için şu 4 fonksiyonu yerine getirir diyebiliriz.

Akan Su miktarını bir sayaç yardımı ile ölçmek.
Akan suyun debisinin max. limit miktarını aşmamasını sağlamak.
Basınç regülasyonu ( Entegre regülatör yardımı ile)
Açma kapama imkanı sağlayan bir vanaya sahip olması

Tarımsal Sulama Hidrantı Nedir?

Sahada basınçlı su borularının tarla içi çıkış noktalarına yerleştirilen sulama hidrantları, saha şartlarından bağımsız olarak sulama sisteminde farklı basınç ve debiye sahip olabilecek noktalarda tüm kullanıcıların eşit ya da benzer şartlarda su almalarını sağlar. Sulama sisteminin bütünlüğünün korunmasına yardımcı olur ve su israfını engellemede olumlu etki gösterir.

Bu özelliklerinin yanı sıda ön yüklemeli entegre sayaçları sayesinde çiftçi kartları ile yüklenen kredi ya da m³ miktarınca kullanım yapılıp kalan kredi vananın kapatılması ile çiftçi kartına iade edilir. Bu sayede çok büyük miktarda su tasarrufu sağlandığı 2014 yılından beri kurmuş olduğumuz sistemlerde gösterilmiştir.

Şirketimiz tarafından geliştirilmiş olan LoRaWAN entegre iletişim sistemi ile kurum tarafından www.atlasserver.io üzerinden tüm su kullanım istatistikleri uzaktan görülür, açma kapama ya da sınırlandırma işlemleri uygulanır. Ayrıca çiftçiler cep telefonu ya da internet üzerinde kredi yükleyebilir açma kapam işlemlerini uzaktan yapabilirler.

Sistemin su tasarrufuna olan etkisi bir çok bölgede yapıalan geniş çaplı uygulamalarda gösterilmiş ve sistem yaygınlaşmıştır. HSH-İoT tipi hidrolik sulama hidrantlarımız TS EN 14267 standardına göre tek veya çift TİP-4 çıkışlı olarak üretilmektedir. TSE ve CE kalite belgelerine sahitir. Mevcut durumda dünyadaki en ileri teknolojiye sahiptir. GGG40 malzemeden üretilen ürünlerimiz termoplastik boya kullanılarak boyanmakta ve pazara sunulmaktadır.

TİP	DNB (Giriş) mm	DNP (Çıkış) mm	Anma Basıncı	Basınç Düzenleyici Çıkış Basıncı	Malzeme
Tek Çıkış	100	80	PN10/ PN16	3-3,8 Bar	EN GJS400-15
Çift Çıkış	100	80	PN10/ PN16	3-3,8 Bar	EN GJS400-15

Genel Özellikler

TSE ve MID sertifikası
Çok Düşük Basınç Kaybı
Sudaki Partiküllerden Etkilenmez
Hava ölçümü yapmaz.
Çok düşük basınç kaybı
Hareketli bir mekanizma yoktur.
Sudaki partiküllerden etkilenmez.
Thermoplastik Uzun Ömürlü Boyalıdır
İstenilen şekilde montaj yapılabilir.
LCD ekran ile kolay kullanım sağlar.
Geçmişe dönük tüketim sorgulanabilir.
GSM/ RF/ Pulse protokolüyle haberleşme
Düşük enerji tüketimi ile 10 yıla kadar pil ömrü sağlar.
Mekanik sayaçlara kıyasla çok daha uzun ömürlüdür.

Bağlantı Çapları

Bağlantı Çapı	Sulama Opsiyonları	Kontrol Opsiyonu	Kalite Belgesi
DN80	Çiftçi Kartı/Zaman Ayar/ RF LoRAWAN/ GSM	Uzaktan Kontrol	TSE
DN100	Çiftçi Kartı/Zaman Ayar/ RF LoRAWAN/ GSM	Uzaktan Kontrol	TSE

Teknik Özellikler

Dışarıdan pil değiştirilebilir.
Pil kapağı açıldığında alarm vererek kapanır.
Sayaç kapağı açıldığında alarm vererek kapanır.
Rekor açıldığında alarm verir, ceza switchi bulunmaktadır.
LCD ekran led aydınlatmalıdır.
RFID kart ile çalışır.
Kullanıcı ve teknisyen kartı tanımlanabilir.
Yönetim yazılımı geliştirilebilir yapıdadır.
Pil değişim esnasında eski tüm bilgiler hafızasında saklanmaktadır.
Otomasyon: M-BUS (Tüm sayaçlarda standart), LoRaWAN, GSM/GPRS

Diğer Özellikler

Debi Limitörü
Sfero Döküm GJS400
Basınç Ayar Regülatörü
Açma/Kapama Vanası
Uzaktan Kontrol Ünitesi
Kartlı Kontör Yükleme Ünitesi
Entegra Ultrasonik debi ölçüm sistemi
Kaplama Özellikleri: İçme suyuna uygun Termoplastik kaplama (ortalama 400 µm kalınlığında
Conta ve Membran Özellikleri: İçme suyuna uygun doğal kauçuk

YER ÜSTÜ YANGIN HİDRANTI

Hidrantlarda Basınç Kayıp Eğrileri

Yangın Hidrantları, fabrika, depo, konut alanları, yeşil alan ve endüstriyel bölgeler gibi riskli alanlarda, yangın durumunda yetkililerin su ihtiyaçlarını karşılamaları ve yangına hızlı tepki verebilmeleri için tasarlanmıştır.

Yer üstü Yangın Hidrantları, pik döküm gövde, vana mekanizması ve bu mekanizmaya kontrol eden milden oluşmaktadır. Hidrantın kafası saat yönüne döndürüldüğü taktirde mil, klapeyi akış yönüne itmekte ve vanayı kapatmaktadır. Tersi bir durumda ise klape akış yönünde hareket ederek hidrantı oransal bir şekilde açmaktadır.

Boya:

Tüm RAL Renkleri Mevcuttur.
İçme suyu onaylı boya mevcuttur.

STANDARTLARA UYGUN TASARIM
DOĞUŞ Yangın Hidrantları, TS 2821/1 a, TS EN 14384 ve TS stan dartlarına uygun olarak, DOĞUŞ Üretim Tesislerinde üretilmekte dir.

HİDRANT GÖVDESİ – DERİNDE BULUNAN ŞEBEKELER İÇİN ESNEK YÜKSEKLİK UZUNLUKLARI
DOĞUŞ VANA, üç ayrı uzunlukta yangın hidrantları üretmektedir. Donma tehlikesini önlemek amacıyla derine konuşlandırılmış su şebekelerine ulaşabilmek için kullanıcılar, uzun yangın hidrantları talep etmektedir. DOĞUŞ VANA’da, bu gibi şebekeler için kullanılabilecek, farklı uzunluk alternatifleri bulabilirsiniz.

DRENAJ SİSTEMİ – DONMAYA KARŞI EN ETKİLİ ÇÖZÜM
Sıcaklığın sıfırın altında seyrettiği bölgelerde, yangın hidrantlarının içerisinde bulunan su donabilir. Bu da, yangın esnasında büyük bir sorun teşkil etmektedir. Ayrıca, donmanın etkisiyle hacmi büyüyen su, hidrant gövdesine zarar verebilir. Böyle bir durumu önlemek için DOĞUŞ Yangın Hidrantları, otomatik drenaj sistemi (Anti-frost parçası) ile donatılmıştır. Bu sistem, hidrant kullanılırken otomatik olarak kapanır ve hidrant kapatıldığında açılarak gövde içerisindeki suyu tahliye eder. Böylelikle, gövde içerisinde donacak su kalmaz.

V-PORT TASARIMI – TÜRBÜLANS VE BASINÇ KAYBI MİNİMUMA İNDİRGENDİ
DOĞUŞ Yerüstü Yangın Hidrantlarında, V-Port tasarımına sahip sızdırmazlık klapesi bulunmaktadır. Böylelikle düşük türbülans, kavitasyon değerleri ve düşük basınç kaybı elde edilmektedir. Ayrıca V-Port tasarımı, debiyi düzenlemekte ve türbülans, gürültü ve darbe durumları önlenmekte, böylece hidrantın ömrü uzamaktadır.

YER ÜSTÜ MONTAJ – İHTİYAÇ DUYULDUĞUNDA HER ZAMAN GÖZ ÖNÜNDE
Hidrantın yer üstünde bulunması, ürünü her zaman görünür kılar. Böylelikle, ihtiyaç duyulduğu durumda hidrant her zaman ulaşılabilir bir yerde bulunmaktadır. Özellikle yoğun kar yağan bölgelerde hidrantın yer altında kaybolması sorun olmaktan çıkıyor.

C TİPİ SULAMA HİDRANTI 1-2 ÇIKIŞLI

Hidrantlarda Basınç Kayıp Eğrileri

Sulama Hidrantları beş ana fonksiyon gerçekleştirmek için tasarlanmıştır:
• Su dağıtım şebekesine bağlantı
• Basınç regülasyonu
• Debi kontrolü
• Su tüketimi ölçümü
• Açma ve kapatma fonksiyonu

Boya:
Tüm RAL Renkleri Mevcuttur.
İçme suyu onaylı boya mevcuttur.

NOZUL
C Tipi Sulama Hidrantlarında standart olarak iki nozul bulunmaktadır. Fakat talebe göre ürün, tek bir nozul ile de sunula bilir. Dirsek şeklindeki bu nozullar, hidrant çıkışlarına yuvarlak bir flanş ile bağlanmaktadır. Eğer çıkış kullanılmıyorsa, buraya kör bir flanş bağlanarak sızdırmazlık sağlanır. Sayaç, debi limitörü ve basınç regülatörü standart olarak nozulun üzerinde bulunmakta, fakat talebe göre her bir eleman nozuldan çıkartılabilmektedir. Ana gövde üzerindeki vana, su akışını engelleyerek nozulda bakım veya değişiklik yapmaya olanak tanır.

BASINÇ REGÜLATÖRÜ
DOĞUŞ Basınç Regülatörü, fabrikada ayarlanmış olup kartuş tipin- dedir ve tüm DOĞUŞ Nozullarından kolaylıkla sökülebilir. Bu aksesuarın amacı, kullanıcıyı değişken su şebeke basınçlarından korumak ve çıkıştan sabit, basınçlı bir akış elde etmektir. DOĞUŞ Basınç Regülatörünün ayar toleransı %0-20’dir ve 3, 3.5, 4, 4.5, 5, 6, 7.5, 9.5 bara ayar yapılması mümkündür. Lütfen debinin sıfır olduğu durumlarda basınç regülasyonunun yapılamayacağını unutmayınız.

DEBİ LİMİTÖRÜ
DOĞUŞ Debi Limitörü, yüksek debide şekil değiştiren kauçuk malze meden yapılmaktadır. Böylece debi limitörü, farklı debi değerlerinde çapını değiştirerek istenilen çıkış debisini sabit olarak kullanıcıya sunar.
DOĞUŞ Debi Limitörleri, 10, 12, 15, 18 ve 20 It/sn olarak mevcuttur ve ayar toleransları %0-20’dir.

SAYAÇ
DOĞUŞ Sayaçları, ventüri tip olup m3 cinsinden ölçüm yapmakta ve her zaman su içerisinde çalışmaktadır. Böylelikle ölçümler, düşük debi lerde bile hassas olmaktadır. Bu sayaçların toleransı +-%5’dir. DOĞUŞ Sayaçları, özel plastik maddeden imal edilmekte, UV güneş ışını ve sıcaklığa karşı dayanıklıdır. Ayrıca, kalın cam lens ve koruma kapağı, sayacı darbelere karşı korur.

Sulama hidrantları, su dağıtım şebekesine bağlantı yapmak, basınç regülasyonu, debi kontrolü ve sayaç fonksiyonlarını gerçekleştirmek için kullanılır. Hidrantlardaki özel kapatma mekanizması, volan döndürüldüğünde oransal debi düşümü/artışı sağlar ve sistemde hidrant kapanması nedenli darbe oluşmasını önler. Hidrantlar, derin su şebekelerine bağlantı yapılması için opsiyonel anti-frost borusu ile ve hidrant kapatıldıktan sonra içinde kalan suyu otomatik olarak tahliye edip su donmasının ürüne zarar vermesini önleyen opsiyonel otomatik drenaj vanası ile sunulmaktadır.

A TİPİ SULAMA HİDRANTI 1-4 ÇIKIŞLI

Hidrantlarda Basınç Kayıp Eğrileri

Boya:
Tüm RAL Renkleri Mevcuttur.

NOZUL
DOĞUŞ A Tipi Sulama Hidrantlarında standart olarak dört nozul bulunmaktadır. Fakat talebe göre ürün, daha az nozul ile sunulabilir. Dirsek şeklindeki bu nozullar, hidrant çıkışlarına üçgen şeklinde bir flanş ile bağlanmaktadır. Eğer çıkış kullanılmıyorsa, buraya kör bir flanş bağlanarak sızdırmazlık sağlanır. Sayaç, debi limitörü ve basınç regüla törü standart olarak nozulun üzerinde bulunmakta, fakat talebe göre her bir eleman nozuldan çıkartılabilmektedir. Ana gövde üzerindeki vana, su akışını engelleyerek nozulda bakım veya değişiklik yapmaya olanak tanır.

DEBİ LİMİTÖRÜ
DOĞUŞ Debi Limitörü, yüksek debide şekil değiştiren kauçuk malze meden yapılmaktadır. Böylece debi limitörü, farklı debi değerlerinde çapını değiştirerek istenilen çıkış debisini sabit olarak kullanıcıya sunar. DOĞUŞ VANA, debi limitörleri için iki alternatif sunar:
a. Standart Debi Limitörü: 5 bar ve altındaki şebeke basınçları
b. Yüksek Basınç Debi Limitörü: 10 bar ve altındaki şebeke basınçları

DOĞUŞ Debi Limitörleri, 2-10 It/sn olarak mevcuttur ve ayar tole ransları 3 It/sn debi değerinin altı için %0-30, 3 It/sn debi değeri ve üzeri için %0-20’dir. Yüksek Basınç Debi Limitörleri, 6, 7.5 ve 9.5 bar basınç regülatörleri ile kullanılmaktadır.
