Aksesuarlar

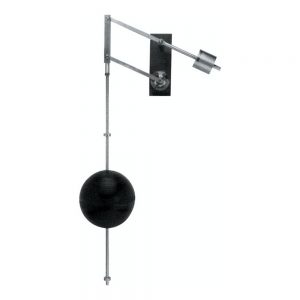

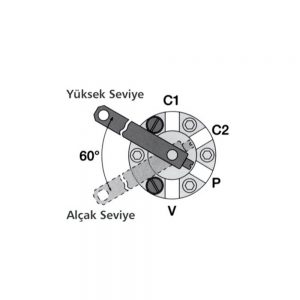

4 yollu, ayarlanabilir, son pozisyon Dikey Seviye Kontrol Flatörü, flatörün çubuk üzerinde hareket etmesi ve çubuğa yukarı veya aşağı yönde kuvvet uygulaması sonucu flatör pilot pozisyonunun yer değiştirmesi ile çalışır. Flatör ayarlanabilir yüksek ve düşük seviye belirleyicileri arasında çalışırken vana en son pozisyonunu korur. Flatör, ve basıncı farklı giriş ve çıkışlara yönlendirir:
• Eğer flatör üst belirleyiciye yukarı yönde kuvvet uygularsa, P çıkışını Cl, C2 çıkışını da V çıkışına bağlar.
• Eğer flatör alt belirleyiciye aşağı yönde kuvvet uygularsa, P çıkışını C2, C1 çıkışını da V çıkışına bağlar.
Uzatılabilir çubuk, çubuk uzunluğu ve sistem basıncına göre karşı ağırlıklar ile dengelenmelidir.

Notlar:

• Minimum diferansiyel seviye: 15 cm
• Maksimum diferansiyel seviye: 54 cm
• Her bir uzatma çubuğu, çubuğu 56 cm uzatmakta, bir adet uzatma çubuğu
verilmektedir
• Eğer ikinci uzatma çubuğu kullanılırsa ekstra karşı ağırlık gerekmektedir • Flatör hidrolik bağlantıları: 3 boru 3/8″

Seviye Kontrol Pilotları ve Flatörleri, ana vananın dışına monte edilebildikleri için mekanik flatörlü vanalarda oluşan montaj ve bakım sorunlarını engeller. Geniş bir pilot ve flatör yelpazesine sahip olan DOĞUŞ Seviye Kontrol Vanaları, seviye kontrol gerektiren her uygulama için en uygun çözümü sunmaktadır.

Yüksek Hassasiyetli Seviye Kontrol Pilotları rezervuar seviyesini hissederek belirli bir su seviyesinde vananın kapanmasına ve yaklaşık bir metrelik seviye düşümünde vananın tam açılmasına yol açar. Pilot, ayrıca çok düşük ayar basıncına sahip vanalarda da Basınç Düşürücü Pilot olarak kullanılabilir.

Bağlantılar

0 – Giriş
C – Vana kontrol haznesi
A – Atmosfer (Z tıkalıyken)
Z – İğneli vana üzerinden atmosfer (A tıkalıyken)

Hissetme – rezervuarın dalgalanma yaşanmayan alt noktası

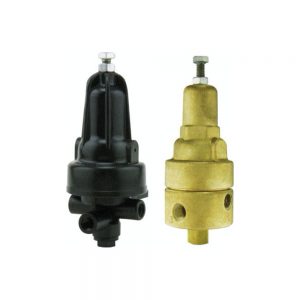

Üç Yollu Çok Amaçlı Pilotları, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili vanalardır. Basınç Düşürücü Vanalar, Basınç Sabitleme Vanaları, Basınç Düşürücü ve Sabitleme Vanaları için kullanılmaya uygun olan Çok Amaçlı Pilotları hassas ve dengeli regülasyon sağlar.

Pilot debi ve basıncı farklı giriş ve çıkışlara yönlendirir:
• Eğer hissedilen basınç ayar değerinin üzerinde ise, C çıkışını 0 çıkışına bağlar.
• Eğer hissedilen basınç ayar değerine eşit ise, tüm çıkışları izole eder.
• Eğer hissedilen basınç ayar değerinin altında ise, C çıkışını A ve Z çıkışlarına bağlar.
Dahili iğneli vana Z çıkışına giden debiyi kontrol eder.

Pilot ayrıca Ayarlanabilir Hidrolik Röle (N.A. veya N.K.) veya Otomatik Regülasyon Bypassı (09) olarak da kullanılabilir.

Bağlantılar

0 – Çıkış
1 – Hissetme / Monometre
2 – Hissetme / Monometre
3 – Vana kontrol haznesi
4 – Giriş (dahili kısıtlama yolu ile)

Üç Yollu Çok Amaçlı Pilotları, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili vanalardır. Basınç Düşürücü Vanalar, Basınç Sabitleme Vanaları, Basınç Düşürücü ve Sabitleme Vanaları için kullanılmaya uygun olan Çok Amaçlı Pilotları hassas ve dengeli regülasyon sağlar.

Pilot debi ve basıncı farklı giriş ve çıkışlara yönlendirir:
• Eğer hissedilen basınç ayar değerinin üzerinde ise, 0 çıkışını 3 çıkışına bağlar.
• Eğer hissedilen basınç ayar değerine eşit ise, tüm çıkışları izole eder.
• Eğer hissedilen basınç ayar değerinin altında ise, 3 çıkışını 2 çıkışına bağlar.
Hissedilen basınç sürekli olarak 1 çıkışa bağlanır.

Bağlantılar

0 – Basınç düşürme için giriş, sabitleme için atmosfer
3 – Vana kontrol haznesi
2 – Basınç düşürme için atmosfer, sabitleme için giriş
1 – Hissetme

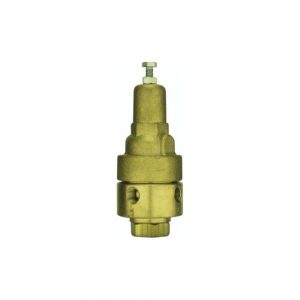

Basınç Sabitleme Pilotları, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili kontrol elemanıdır. Ürün, sürekli olarak giriş basıncını hisseder ve hissedilen basınç ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını hareket ettirir.

Pilot, iki yollu kontrol hattının tüm özelliklerini tek bir gövdede birleştiriyor. Ürün, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili bir kontrol elemanıdır. Basınç düşürücü hatta çalıştırıldığında, çıkış basıncı ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını kapatır. Giriş debisini kısıtlamak için dahili kısıtlayıcısı bulunmaktadır.

Bağlantılar

Z – Giriş
A – Vana kontrol haznesi
C- Çıkış

Hissetme-
Seviye kontrolü için > rezervuarın dalgalanma yaşanmayan alt noktası
Basınç düşümü için > ana kontrol vanası çıkışı

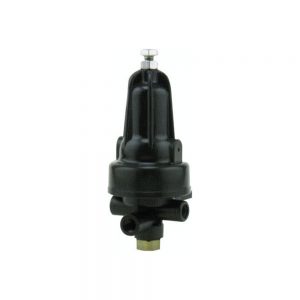

Basınç Sabitleme Pilotları, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili kontrol elemanıdır. Ürün, sürekli olarak giriş basıncını hisseder ve hissedilen basınç ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını hareket ettirir.

Pilot, 2 yollu kontrol hattının tüm özelliklerini tek bir gövdede birleştiriyor. Dahili iğne vanası giriş debisini ve kapanma hızını kontrol eder.

Bağlantılar

Z – Giriş
A – Vana kontrol haznesi
C – Çıkış
F/D – Harici hissetme/monometre

Basınç Sabitleme Pilotları, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili kontrol elemanıdır. Ürün, sürekli olarak giriş basıncını hisseder ve hissedilen basınç ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını hareket ettirir.

Basınç sabitleme hattında kullanılıyor ise, giriş basıncı ayar değerinin üzerine çıkarsa ana kontrol vanasını açar.

Bağlantılar

1 – Uzaktan hissetme / monometre
2 – Vana kontrol haznesi
3 – Uzaktan hissetme / monometre
4 – Çıkış
Not: Giriş basıncı, vana kontrol haznesine bir kısıtlayıcı ile bağlıdır.

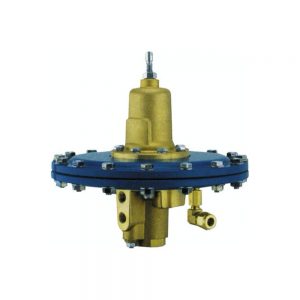

Basınç Düşürücü Pilotları, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili kontrol elemanıdır. Ürün, sürekli olarak çıkış basıncını hisseder ve hissedilen basınç ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını hareket ettirir.

Yüksek hassasiyetli, direkt etkili pilot, özellikle çok düşük ayar basınçlarında veya seviye kontrol uygulamalarında kullanılmaya uygundur. Pilot, 2 yollu kontrol hattının tüm özelliklerini tek bir gövdede birleştiriyor. Dahili iğne vanası giriş debisini ve kapanma hızını kontrol eder.

Bağlantılar

Bağlantılar
Z – Giriş
A – Vana kontrol haznesi
C – Çıkış
Hissetme Seviye kontrolü için > rezervuarın dalgalanma yaşanmayan alt noktası
Basınç düşümü için > ana kontrol vanası çıkışı

Basınç Düşürücü Pilotları, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili kontrol elemanıdır. Ürün, sürekli olarak çıkış basıncını hisseder ve hissedilen basınç ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını hareket ettirir.

Pilot, 2 yollu kontrol hattının tüm özelliklerini tek bir gövdede birleştiriyor. Dahili iğne vanası giriş debisini ve kapanma hızını kontrol eder.

Bağlantılar

0 – Çıkış
1 – Hissetme / Monometre
2 – Hissetme / Monometre
3 – Vana kontrol haznesi
4 – Giriş (dahili kısıtlama yolu ile)

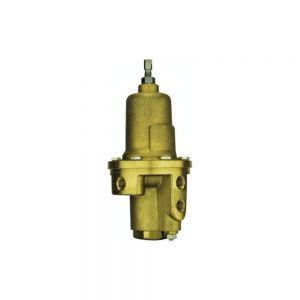

Basınç Düşürücü Pilotları, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili kontrol elemanıdır. Ürün, sürekli olarak çıkış basıncını hisseder ve hissedilen basınç ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını hareket ettirir.

Dengelenmiş pilot mekanizması yüksek hassasiyet ve dengeli bir çalışma sağlar. Basınç düşürme hattında kullanılıyor ise, çıkış basıncı ayar değerinin üzerine çıkarsa ana kontrol vanasını kapatır.

Bağlantılar

Z – Giriş
A – Vana kontrol haznesi
C- Çıkış
F/D – Harici hissetme/monometre

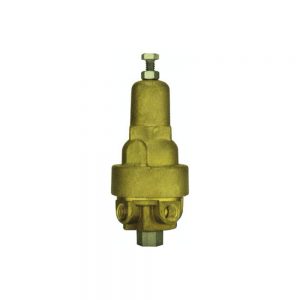

Pilot, iki yollu kontrol hattının tüm özelliklerini tek bir gövdede birleştiriyor. Ürün, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili bir vanadır. Pilot, giriş basıncı ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını açar. Ürünün, giriş debisini kısıtlamak, vana çalışmasını dengelemek ve kontrol hattını basitleştirmek için dahili kısıtlayıcısı bulunmaktadır.

Bağlantılar

1 – Giriş
2 – Kapalı/Manometre
3 – Vana kontrol haznesi
0 – Çıkış

Pilot, iki yollu kontrol hattının tüm özelliklerini tek bir gövdede birleştiriyor. Ürün, ayarlanmış yay kuvvetiyle denge sağlamaya çalışan, basınca duyarlı diyafram aktüatöre sahip, direkt etkili bir kontrol elemanıdır. Basınç sabitleme/relief hattında çalıştırıldığında, giriş basıncı ayar değerinin üzerine çıktığında, basınç değerini ayar değerine indirebilmek için ana kontrol vanasını açar.

Bağlantılar

0 – Çıkış
1 – Hissetme / Monometre
2 – Hissetme / Monometre
3 – Vana kontrol haznesi
4 – Giriş (dahili kısıtlama yolu ile)
