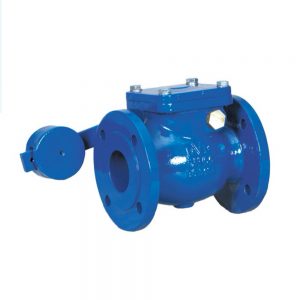

KARŞI AĞIRLIKLI ÇALPARA ÇEKVALF

Bilindiği gibi standart çalpara çekvalflerin klape tepki zamanı oldukça uzundur ve bu sebeple klape, geri akış ile beraber kapanır. Bu durum, sistemde darbe oluşturmakta ve sisteme zarar verebilmektedir. İşte bu nedenlerle, çalpara çekvalflerin klape tepki zamanını azaltmak ve darbe oluşumunu önlemek için DOĞUŞ VANA, çalpara çekvalfleri opsiyonel karşı ağırlık ile üretmektedir. Bu tip vanalarda klape, ağırlık taşıyan bir kola bağlanmakta ve ağırlık, klapeyi kapanmaya zorlamaktadır. Sistemdeki basınç düştüğünde, ağırlık klapeyi kapatarak geri akış yaşanmadan vanayı kapatır. Dolayısıyla sistemde vana kapanması nedenli darbe oluşmaz. Kullanıcı, ağırlığın montaj şekli için sipariş verirken, fabrikamıza vananın çalışma konumunu belirtmelidir.

KARŞI AĞIRLIK VE KORUMA KAFESLİ ÇALPARA ÇEKVALF

Karşı ağırlıklı bir çekvalfte ağırlık kolu, klapenin konumuna göre yukarı ve aşağı hareket eder. Bu durum, ağırlık kolu vananın dışarısında ve korumasız olduğu için sorun yara tabilir. Ağrılık kolu, sorunsuz bir çalışma için serbest olarak hareket etmek durumunda ve hareket menzilinde herhangi bir cisim bulunmamalıdır. Bu sorunu çözmek ve ağırlığın konumunun yetkisiz kişiler tarafından değiştirilmesini önlemek için DOĞUŞ VANA, karşı ağırlıklı çekvalfleri opsi yonel koruma kafesi ile sunmaktadır. Kafes, ağırlığı koru yarak kolun serbest hareketini sağlar. Aynı zamanda kafes, kolun ani hareketlerine karşı vananın yakınında bulunan kişileri korur. Bilindiği gibi ani bir geri akış ile kol hızlı bir şekilde, habersiz harekete geçmektedir. Kafes, böyle bir durum sonucu oluşabilecek kazaların önüne geçer.

BY-PASSLI ÇALPARA ÇEKVALF

Çekvalflerin Basınç Kayıp Eğrileri

DOĞUŞ Çekvalfleri sistemde oluşan geri akışı önlemek için kullanılır. Fakat bu durum, bazı sistemlerde sorun yara tabilir. Pompanın kapatılması durumunda sızdırmaz şekilde kapanan çekvalf, pompanın emme borusunda hiç akışkan kalmamasına yol açabilir. Bu da pompanın tekrar çalışmamasına yol açar. Emme borusunda akışkanın bulunmaması, çözülmesi oldukça zor bir sorun yaratır. Çünkü bu hattı tekrar akışkanla doldurabilmek için ya rezervuardan su çekilmeli, ya da sıkıca kapalı bulunan çekvalf açılmalıdır. DOĞUŞ VANA, bu gibi sorunların oluşabileceği sistemlere, By-passlı Çekvalf önermektedir. Bu ürün ile böyle bir sorun yaşandığında, kullanıcı sadece by-pass vanasını açarak emme hattını doldurabilir ve sistemin tekrar çalışmasını kolaylıkla sağlayabilir. Sistem tekrar çalışmaya başlayınca ise by-pass vanasını kapatarak sistemi normal düzenine geri sokabilir.

YAYLI ÇALPARA ÇEKVALF

Çekvalflerin Basınç Kayıp Eğrileri

Karşı ağırlıklı çekvalfler, klapenin geri akış vanaya ulaşmadan önce kapanıp darbe oluşmasını önler. Fakat bu sorunu çözmek için tek yöntem karşı ağırlık değildir. DOĞUŞ VANA, karşı ağırlıklı çekvalflere alternatif bir çözüm daha sunuyor: Yaylı Çekvalfler; bu üründe yay, klapeye kuvvet uygulayıp vananın kapanmasını sağlar. Dolayısıyla normal akış esnasında akışkan, yay kuvvetini yenip ilerler. Sistemdeki debi azaldığında ise vana geri akış yaşanmadan kapanır ve darbe oluşumunu engeller.

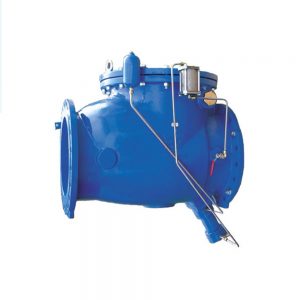

HİDROLİK FRENLİ ÇALPARA ÇEKVALF

Çekvalflerin Basınç Kayıp Eğrileri

Eğer bir sistemde darbe olasılığı bulunuyorsa, bu sistemde standart çekvalf kullanılması mantıklı olmaz. Çünkü sistemde oluşan bir geri dönüş, çekvalfe aniden çarparak klapeyi kapa tabilir. Bu da sistemde dalgalanmalara ve darbeye yol açar. DOĞUŞ VANA, bu gibi durumlar için dashpotlu çekvalfleri önermektedir. Bu üründe dashpot aksesuarı, geri dönüş halinde klapeyi hızlı bir şekilde, belli bir dereceye kadar kapa tarak az miktarda akışkanın çekvalften geçmesine izin verir. Daha sonra dashpot, bu küçük aralığın yavaş bir şekilde kapanmasını sağlar ve klapeyi tam sızdırmaz şekilde kapatır. Kısacası vananın aniden kapanmasını, yani bir yastık gibi görev yaparak darbe oluşmasını önler. Bu çözümle sisteme zarar ver meyecek, az miktarda akışkan vanadan geçer, darbe koşulları önlenir ve çekvalf darbe koşulları geçtikten sonra tam sızdırmaz şekilde kapanır.

LİMİT SWITCH’Lİ ÇEKVALF

Çekvalflerin Basınç Kayıp Eğrileri

Şehir şebekesinin SCADA ile kontrol altında tutulduğu sistemlerde tüm vanaların ana bilgisayar ile iletişim halinde olması gerekir. Bu gibi sistemlerde, DOĞUŞ Çalpara Çekvalflerine limit switch aksesuarı takılarak vananın ana bilgisayarla iletişime geçmesi sağlanabilir. Bu aksesuar, çekvalfin açık veya kapalı konumda olduğunu bilgisayara bildirir ve vana kapandığında kontrol odasına alarm gön derebilir. Bazı projelerde, kullanıcıyı herhangi bir geri akış durumunda bilgilendirmek oldukça önemlidir. Böylece kullanıcı, sisteme zarar gelmeden gerekli tedbirleri alabilir. DOĞUŞ Limit Switchli Çekvalfleri, bu bilgilendirmeyi anında yapabilecek bir aksesuardır.
