Yatay Flatörlü Kontrol Vanaları, değişken debiye bakmaksızın depo seviyesini sabit bir değerde tutar. Ürün, hidrolik kontrol vanaları ile mekanik flatörlü vanaların özelliklerini tek bir vanada birleştirir. Flatör ile vanayı birbirinden sökmek ve takmak oldukça kolaydır. Bu sayede mekanik flatörlü vanalarda oluşan bakım ve montaj sorunları bu Modelide bulunmaz. Flatör ile vanayı birbirinden ayırarak farklı noktalara monte etmek, kullanıcılar için büyük kolaylık sağlar.
• Depo dolumu
– Küçük hacimli depolar
– Geniş yüzey alanına sahip depolar
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Hareketli hidrolik flatöre sahiptir.
• Vana ve flatöre kolay erişim sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
Ekstra Özellikler
• Basınç Sabitleyici
• Debi Kontrol
• Acil Durum Elektriksel Flatör
• Modülasyon Dikey Flatörü
• Elektronik Dikey Seviye Kontrol ve Basınç Sabitleme
• Ayaklı Depo Seviye Kontrol
ÇALIŞMA PRENSİBİ
1. Depo su seviyesi, vana ayar değerinin üzerine yükseliyor:
a) İğneli Vana [1], vana girişinden vana üst haznesine [2] su girişini sağlar.
b) Flatör [3], flatör pilot koluna [4] bağlıdır ve flatörün pozisyonu, vana seviye ayar değerini belirler.
c) Flatör yükselerek flatör pilotunun [5] devreye girmesine ve vana üst haznesinde basınç birikmesine yol açar.
d) Klape kapanarak depo dolumunu durdurur.
2. Depo su seviyesi, vana ayar değerinin altına iniyor:
a) Flatör düşerek, flatör pilotunun devreye girmesine ve vana üst haznesindeki basıncın tahliye edilmesine yol açar.
b) Vana açılarak depo dolumunu başlatıyor.
c) İğneli vana, kontrol vanasının kapanma hızını kontrol eder.
d) Küresel vana [6], kontrol vanasının manüel olarak kapatılmasını sağlar.
UYGULAMA
Yüksek Katlı Binalarda Seviye Kontrol Sistemleri
Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edilemeyecek bir durumdur.
• Depo taşması, oldukça tehlikeli ve maliyetli olabilir.
• Depolar genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve sistemin oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binada bulunan kullanıcıların çoğu tamamen depodaki suya bağımlıdır: İçme suyu, yangın suyu, klima sistemi, tuvalet suyu vb.
• Üst katlardaki kullanıcılar ve yangın koruma sistemi için basınç bulundurulmalı ve depo dolumu esnasında basınç düşmemelidir.
• Depo sistemleri maksimum (acil durum) tüketimine uygun yapılmakta olup, gerçek tüketim değerinden çok daha düşük olduğundan, depo su seviyesinde çok sınırlı bir değişim yaşanmaktadır.
Bu modelinin özellikleri sayesinde yukarıda belirtilen ihtiyaçların hepsi karşılanabilmektedir.
A : Yüksek kat basınç düşürücü sistemi
B : Alçak kat basınç düşürücü sistemi
C : Bodrum rezervuar seviye kontrol sistemi D : Çatı rezervuarı seviye kontrol sistemi
E : İçme suyu pompalama sistemi
F : Yangın koruma pompalama sistemi
G : Yüksek kat pompalama sistemi
Çatı Katı Depoları
Çatı katında bulunan depolarda su seviyesi, binanın bodrumunda bulunan pompaların elektriksel kontrolü ile yapılır. Bu tarz sistemlerde, depo taşmasının yaratacağı sorunlar oldukça maliyetli olacağından, sisteme hidrolik koruma eklenmesi tavsiye edilir.
Açık halde iken sisteme minimum etki yapar. Kapatıldığında ise tam sızdırmazlık sağlar. Üst katlardaki kullanıcıları veya yangın koruma sistemini öncelikli konuma getirmek ve basıncın düşmesi engellenmek isteniliyorsa, bu modelin girişine Basınç Sabitleme Vanası monte edilmesi tavsiye edilir.
Bodrum Katı Depoları
Bodrum katında bulunan depolar, kullanıcıya farklı zorluklar oluşturabilir:
• Su kesilmesi kabul edilemez.
• Depo taşması, maliyetli ekipmanlara zarar verebilir.
• Gürültü seviyesi düşük tutulmalıdır.
• Şehir şebekesindeki basınç düşük olabilir.
Modelimiz, tüm bu zorlukların üstesinden gelebilir.
Bu Modelinin yanında sisteme aşağıdaki ürünlerin de monte edilmesini tavsiye eder:
[1 ] Pislik Tutucu: Pisliklerin sisteme girerek vanayı etkisiz hale getirmesine engel olur.
[2] 730-65 Basınç Sabitleme Vanası: Aşağı katlarda bulunan tüketicilerin kullandığı basıncın, şebeke basıncının altına düşmesini önler ve elektriksel koruma sağlar.
[3] 750-66-B Paralel Hat Vanası: Su girişinin kesintisiz olmasını sağlar.
[4] Flatör Montajı: Tank dışına montajı olanaklı kılar.

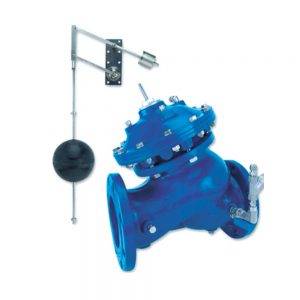

Dikey Flatörlü Seviye Kontrol Vanaları, değişken debiye bakmaksızın depo su seviyesi belirtilen minimum seviyeye ulaştığında tam açılan, seviye belirtilen maksimum seviyeye ulaştığı zaman ise sızdırmaz olarak kapanan kontrol vanalarıdır. Flatör ile vanayı birbirinden sökmek ve takmak oldukça kolaydır. Bu sayede mekanik flatörlü vanalarda oluşan bakım ve montaj sorunları bu modelde bulunmaz. Flatör ile vanayı birbirinden ayırarak farklı noktalara monte etmek, kullanıcılar için büyük kolaylık sağlar.
• Depo dolumu
– Düşük giriş basıncına sahip depolar
– Düşük gürültü talep eden sistemler
– Enerji maliyetinin önemli olduğu sistemler – Su kalitesinin düşük olduğu sistemler
• Depo çıkışı
– Şebekeye su aktarımı
– Pis su temizleme sistemleri
ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Hidrolik flatörü sayesinde düşük kaliteli suda kullanılmaya uygundur.
• Diğer seviye kontrol vanalarına oranla oldukça sessiz çalışır.
• Vana ve flatöre kolay erişim sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde çalışır.
• Kolaylıkla hidrolik özellik eklenebilir durumdadır.
ÇALIŞMA PRENSİBİ
1. Depo su seviyesi, vana ayar değerinin üzerine yükseliyor:
a) Çubuğa [2] bağlı flatör [1], üst sınır noktasına [3] ulaşıyor.
b) Flatör, çubuğu yukarı yönde ittirerek flatör pilotunun [5] pozisyonunu değiştirir.
c) Flatör pilotu, vana üst haznesinde [6] basınç oluşturur ve vana alt haznesini [7] atmosfere tahliye eder. Böylece vana sızdırmaz bir şekilde kapanır.
d) Pilot, flatör aşağı sınır noktasına [4] ulaşana kadar aynı pozisyonda kalır.
2. Depo su seviyesi, vana ayar değerinin altına iniyor:
a) Flatör, alt sınır noktasına ulaşarak pilotun pozisyonun değiştirir.
b) Flatör pilotu vana alt haznesine su girişini sağlar ve üst haznedeki basıncı tahliye eder. Böylece vana tam açık pozisyona ulaşır.
c) Pilot, flatör üst sınır noktasına ulaşana kadar aynı pozisyonda kalır.
d) İsteğe bağlı olarak, 10″ ve üzeri çaptaki vanalarda, vanalara tepki süresini düşürmek için iki adet Üç Yollu Hidrolik Vana [8 ve 9] eklenebilir.
UYGULAMA
Altyapı Depoları
İdeal bir depo tasarımı, standart vanaları çalıştırmak için gereken ekstra pompalama basıncını en aza indirgeyerek pompa maliyetini azaltan bir seviye kontrol vanası seçmeyi gerektirir. Bu model, en düşük basınçlarda bile tam açılmayı, maksimum debi kapasitesini ve güvenli kapanmayı garanti eder. Ürün, sisteme tasarım aşamasında veya değişen ihtiyaçlar sonucunda dahil edilmelidir.
Üst Kottaki Depoya Su Pompalama
Basıncın pompa ile sağlandığı bir depo siste minde, kullanıcılar depo dolumundan daha önceliklidir. Sisteminizde bu önceliği yaratmak için şebekeye 753-66 Seviye Kontrol ve Basınç Sabitleme Vanası monte edebilirsiniz.
Alt Kottaki Depoyu Cazibe ile Doldurma
Bir deponun, alt kottaki kullanıcılara basınç sağladığı ve aynı zamanda alt kottaki bir başka depoyu doldurduğu sistemlerde, kullanıcılar depo dolumuna göre öncelikli olmalıdır. Standart bir seviye kontrol ve basınç sabitleme “ vanasının basınç değerini tanımlamak oldukça zordur çünkü vananın çalışması gereken çok küçük bir diferansiyel basınç aralığı bulunmaktadır.
Çözüm: Dolum esnasında basıncı kontrol etmek yerine, kullanıcılara yeterli basınç gelmesine dikkat ederek Seviye ve Debi Kontrol Vanası monte ediniz.
