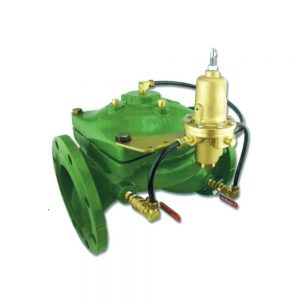

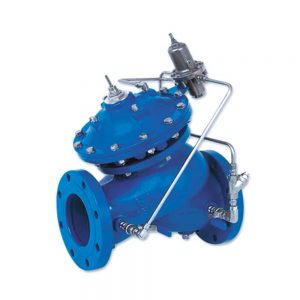

Basınç Sabitleme / Relief Vanaları, yedi fonksiyon gerçekleştirmek için tasarlanmıştır;
• Değişken debi ve çıkış basıncına bakmaksızın minimum giriş ba sıncını sabitlemek veya maksimum ayar basıncı aşıldığında şebe kedeki aşırı basıncı tahliye etmek,
• Basınç bölgeleri sınıflandırması,
• Kontrollü şebeke dolumu,
• Boru hattının boşalmasını önleme,
• Kavitasyondan ve pompaya aşırı yük binmesinden korunma,
• Debinin pompa minimum debisinin altına düşmesini önleme,
• Aşrı basınca karşı koruma.
ÖZELLİKLER
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.
Basınç Sabitleme / Relief Vanaları hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve basınç değişimlerini hisseden bir pilottan oluşmaktadır. Vana, şebekeye montaj şekline göre iki farklı amaç için kullanılabilir. Ana hatta monte edilen vana, şebekedeki değişken talebe ve çıkış basıncına bakmaksızın giriş basıncını sabit bir değerde tutar. Sirkülasyon hattına monte edilen vana ise, şebekedeki aşırı basıncı tekrar pompa emme rezervuarına tahliye eden bir relief vana olarak çalışır. Böylece kullanıcı, hiç su kay betmeden sabit bir pompa çıkış basıncı elde eder.

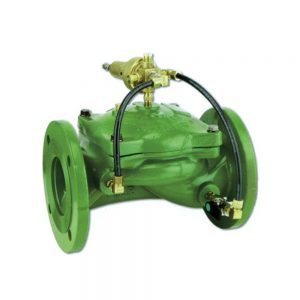

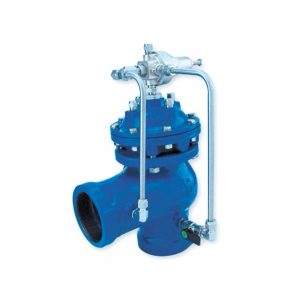

Hızlı Tahliye Vanaları, beş fonksiyon gerçekleştirmek için tasarlanmıştır;
• Maksimum ayar basıncı aşıldığında şebekedeki aşırı basıncı tahliye etmek
• Ani basınç yükselmelerini ortadan kaldırmak
• Sistemde arıza oluştuğunda, arıza olduğunu anında görebilmek
• Filtre sistemlerinde patlamaların önüne geçmek
• Şebeke bakım maliyetlerini azaltmak
ÖZELLİKLER
• Geliştirilmiş glob tasarımı sayesinde yüksek debi kapasitesine sahiptir.
• Şebeke basıncı ile çalışmaktadır.
• Tek parça diyafram ve klape grubu sayesinde, vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
• Mükemmel dengelenmiş diyaframı sayesinde diyafram hasarları ve kararsız çalışmanın önüne geçilmiştir.
Hızlı Tahliye Vanaları, hidrolik prensiplerle çalışan ve diyafram aktüatörlü kontrol vanalarıdır. Ürün, bir ana vana ve basınç değişimlerini hisseden bir pilottan oluşmaktadır. Şebekede ani bir basınç yükselmesi olduğu durumda vana, tam açılarak aşırı basıncı sistemden tahliye eder. Basınç değerleri normal seviyelere indiğinde ise vana, tam sızdırmaz bir şekilde kapanır ve sistemin normal koşullarda çalışmasını sağlar.
Basınç Sabitleme / Relief Vanaları, su dağıtım şebekelerini ve pompa istasyonlarını iki aşırı duruma karşı korur:
• Hatta paralel olarak monte edildiğinde, aşırı basıncı tahliye ederek şebekeyi korur.
• Hat üzerinde yerleştirildiğinde, minimum giriş basıncını koruyarak farklı basınç bölgelerini önemine göre sınıflandırır, boru hattının boşalmasını önler ve pompaya aşırı yük binmesine engel olur.
• Farklı basınç bölgelerini önem sırasına göre sınıflandırma
• Boru hattını kontrollü bir şekilde doldurmayı garanti etme
• Boru hattının boşalmasını engelleme
• Pompaya aşırı yük binmesini ve kavitasyon sorununu önleme
• Debinin, minimum pompa debisinin altına düşmesini önleme
• Şebekeyi aşırı basınçlardan koruma
ÖZELLİKLER
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.
Ekstra Özellikler
• Selenoid Kontrol
• Çekvalf Özelliği
• Hassas Pilot
• Seviye Kontrol ve Basınç Sabitleme Vanası
• Pompa Kontrol ve Basınç Sabitleme Vanası
• Pompa Sirkülasyon ve Basınç Sabitleme Vanası
• Elektrikli Çok Seviyeli Ayar Seçmeli
• Hassas Hidrolik Pozisyonlu
• Elektronik Basınç Sabitleme Vanası
• Basınç Sabitleyici ve Düşürücü Vana
ÇALIŞMA PRENSİBİ 1. Vana giriş basıncı, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın giriş basıncını hisseder.
b) Pilot, şebekedeki basınç düşümünü hissederek harekete geçer ve vananın üst haznesindeki basıncın yükselmesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve vananın giriş basıncını pilot ile tanımlanan değere yükseltir.
2. Vana giriş basıncı, pilot ile tanımlanan değerin üzerine çıkar:
a) Pilot, yüksek giriş basıncını hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana giriş basıncının pilot değerinin altına inmesine yol açar.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.
UYGULAMA Pompaya Aşırı Yük Binmesini Önleme ve Kavitasyon Koruması
Vana, pompa çıkış basıncını sabitleyerek pompaya aşırı yük binmesini önler ve aşırı talep nedeniyle oluşan kavitasyon sorununu engeller. Pilotun hissetme girişi, pompa emiş hattına bağlandığında ise dönüşüp pompa emiş basıncını sabitleyen bir ürün haline gelir. Pompa emiş basıncının değişkenlik gösterdiği sistemlerde ise, pompa diferansiyel basıncını sabitleyerek pompa debisini limitlemek için kullanılır.
Basınç Bölgelerini Önemine Göre Sınıflandırma
Bu uygulamalar genellikle cazibeli sistemlerde kullanılır. Vana, alçak kotlardaki tüketimin fazla olduğu durumlarda, yüksek kotlarda bulunan bölgeleri, alçak kot- lardakilere göre daha önemli bir bölge olarak sınıflandırır. Böylece yüksek kotlardaki kullanıcılara su verilememesini engeller. Bu ürüne, basınç sabitleme özelliğinin yanında basınç düşürücü fonksiyonu da eklenerek Düşürme Vanası elde edilir. Böylelikle, talebin düşük olduğu durumlarda da alçak kotlardaki kullanıcılar, yüksek basınçtan korunmuş olur.
Boru Hattı Boşalması Önlenmesi
Boru hattının boşalması, su dağıtım şebekelerinde büyük bir sorun oluşturmaktadır. Aşağı eğimli hat boşalmasını önlemek için vananın pilot ayarı, sistemin en üst noktası ile vana arasındaki kot farkından dolayı oluşan basınç değerinin çok az üzerine ayarlanır. Böylelikle pompa çalışıp sisteme A basıncı uyguladığında, vana tamamen açılır. Pompa kapatıldığında ise basınç, pilot değerinin altına düşer. Böylece vana kapanarak hattın boşalmasını önler. Bir rezervuarın bulunduğu cazibeli sistemlerde ise rezervuarın sisteme uyguladığı B basıncı oldukça düşüktür. Ayrıca bu basınç, boru hattındaki sürtünme kuvveti dolayısıyla daha da düşmektedir. Dolayısıyla standart 730 Modeli, bu basınç değişimini hissedemeyebilir. Böyle durumlarda, oldukça düşük basınç kaybına sahip, hassaslığı ve ölçümü çok yüksek olan Hidrolik Pozisyonlu Basınç Sabitleme Vanası kullanılır.
Minimum Pompa Debisini Koruma
Vana, düşük talep durumunda yüksek pompa çıkışı dolayısıyla oluşan aşırı basıncı şebekeden tahliye eder. Sabit bir pompa çıkış basıncı elde etmek için, pompa çıkış debisi ile tüketim arasındaki fark, pompa emiş rezervuarına sirküle edilir.
Sirkülasyon vanaları, üzerlerindeki AP’nin ve su geçiş hızının çok yüksek olması ve çıkışlarındaki basıncın çok düşük olmasından dolayı ciddi kavitasyon problemlerine maruz kalırlar. Vanalar, bu koşullarda genellikle çok kısa süreli çalışmakta ise bile kavitasyon, vananın ömrünü azaltabilir. Bu sorunu çözmek için kavitasyon dayanımlı malzemeler, çıkış orifisi ve girişte bir basınç düşürücü vana kullanılabilir. Ayrıca bu gibi durumlarda sirkülasyon vanasının çapı da yükseltilebilir.

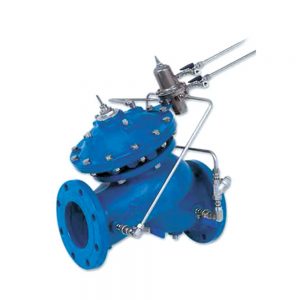

Diferansiyel Basınç Sabitleme Vanaları, değişken debi ve giriş basıncından etkilenmeksizin iki nokta arasındaki dife ransiyel basıncı sabit bir değerde tutar; pompa ve su dağıtım şebekelerini korur.
• Pompaya aşırı yük binmesi ve kavitasyon sorununu önleme
• HVAC (Isıtma/Soğutma) sistemlerinde hatlar arasındaki dengeyi sağlama
• Debinin, minimum pompa debisinin altına düşmesini önleme
• Acil filtre by-pass özelliği
ÖZELLİKLER
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde yarı doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile karalı şekilde çalışır.
Ekstra Özellikler
• Selenoid Kontrol
• Çekvalf Özelliği
• Hassas Pilot
• Selenoid Kontrol ve Çekvalf Özelliği
• Elektronik Diferansiyel Basınç Sabitleme
ÇALIŞMA PRENSİBİ
1. Diferansiyel basınç, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın giriş basıncını hisseder.
b) Pilot, diferansiyel basıncın düşmesini hissederek harekete geçer ve vananın üst haznesindeki basıncın yükselmesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve diferansiyel basıncın pilot ile tanımlanan değere yükselmesini sağlar.
2. Diferansiyel basınç, pilot ile tanımlanan değerin üzerine yükselir:
a) Pilot, yüksek diferansiyel basıncını hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana giriş basıncını düşürerek diferansiyel basıncı pilot değerine indirir.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.
d) Standart pilot, vana üzerindeki diferansiyel basıncı hisseder fakat harici diferansiyel basıncını hissetme özelliği de alternatif olarak sunulmaktadır.
UYGULAMA Filtre Sistemleri
Filtre sistemlerinde, filtrenin by-pass edilmesi gereken iki ana durum vardır:
• Tıkanmış filtre (sistem elemanlarının zarar görmesine yol açabilir)
• Acil yangın suyuna ihtiyaç duyulması
Sisteme paralel yerleştirilmiş, aşırı talep olduğunda sistemi açar.
“S” özelliği (İndikatör Asamblesi + Limit Switch) saye sinde ürün, alarm verme özelliğine sahip olur.
Pompaya Aşırı Yük Binmesini Önleme ve Kavitasyon Koruması
Pompa emiş basıncının değişkenlik gösterdiği durumlarda, pompa diferansiyel basıncını sabitleyerek pompa çıkış debisini sınırlar. Böylece pompaya aşırı yük binmesini önleyerek aşırı talep nedeniyle oluşan kavitasyon zararlarına engel olur. Ürüne “20” çekvalf özelliği eklendiğinde, hatta ekstra bir çekvalf monte etmeye ihtiyaç duyulmaz.
Havalandırma / Klima Sistemleri
Havalandırma sistemleri, debi değişimlerine karşı oldukça hassastır.
Büyük çaplı havalandırma sistemlerinde, tüketime tepki veren genellikle iki çeşit vana bulunur:
• Üç yollu vanalar [4], talepten fazla olan debiyi by-pass yoluyla sisteme geri verir.
• İki yollu vanalar [5], debinin azaltılmasına veya tamamen sıfırlanmasına sebep olur.
İki yollu vanalara sahip sistemler, değişken debi değerleri ile karşılaşabilirler. [1], sirkülasyon vanası olarak kullanılıp dağıtım ve toplama hatları arasındaki basınç farkını, kullanıcı tarafından ayarlanmış olan diferansiyel basınca sabitler:
• Minimum sistem debisini koruyarak sistemi donmaya karşı korur.
• Aşırı basıncı tahliye eder.
Hızlı Tahliye (Relief) Vanaları, şebekede oluşan ani basınç yükselmelerinde hızlı bir şekilde açılarak aşırı basıncı tahliye eder ve şebekeyi korur. Ürün, basınç yükselmesinde tam olarak açılıp, sistem değerleri normal seviyeye indiğinde sızdırmaz bir şekilde kapanır.
• Ani basınç yükselmelerini önleme
• Sistemde arıza olduğunu belirtme
• Filtre sistemlerinde patlamaları önleme
• Sıcaklığa bağlı genleşme sonucu oluşan aşırı basınç yükselmelerini önleme
• Sistem bakım maliyetlerini azaltma
ÖZELLİKLER
• Uzun ömürlü, bozulmayan pilot ayarına sahiptir.
• Geniş ayar yelpazesine sahiptir.
• Hassas ayar değerlerine sahiptir.
• Ayar değerinde minimum titreşim gösterir.
• Dengeli klape sayesinde yüksek basınç tahliyesi kapasitelerine sahiptir.
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Tam sızdırmazlık sağlar.
• Ayar değiştirmeden manüel test imkanı verir.
ÇALIŞMA PRENSİBİ
1. Şebeke basıncı, pilot ile tanımlanan değerin altına iner:
a) İğneli Vana [3], vananın üst haznesine [1] su girişini sağlar ve pilot [2], vananın giriş basıncını hisseder.
b) Pilot, sürekli olarak şebekeden basınç temin ederek üst haznedeki basıncın sabit kalmasına yol açar.
c) Üst haznedeki basınç, diyaframı aşağı yönde iter ve tam sızdırmazlık sağlar.
2. Şebeke basıncı, pilot ile tanımlanan değerin üzerine çıkar:
a) Pilot, yüksek basıncı hissederek vananın üst haznesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası, hızlı bir şekilde tepki vererek tam olarak açılır ve sistemdeki aşırı basıncı tahliye eder.
c) Şebeke basıncı, pilot değerinin altına indiğinde pilot kapanarak üst haznedeki basıncın yükselmesine sebep olur.
d) Vana, tam sızdırmazlık sağlar.
UYGULAMA Basınç Düşürme İstasyonunda Güvenlik Tahliyesi
Bu Model, sistemi aşağıda belirtilen durumlardan korur:
• Ani basınç yükselmeleri
• Farklı kaynakların yol açtığı aşırı basınçlar
• Diğer sistem elemanlarının arızalanması sonucu oluşan tehlikeler
• Statik durumda basınç düşürücü vanaların su sızdırması
Filtre Sistemlerinde Güvenlik Tahliyesi
Geniş yüzey alanları dolayısıyla filtre tankları, ani basınç yükselmelerine karşı en hassas durumdaki elemanlardır.
Bu Model, filtre tanklarını aşağıda belirtilen durum lardan korur:
• Filtreleme sonunda oluşan ani basınç yükselmesi
• Talepteki azalma sonucu oluşan ani basınç yükselmesi
• Filtreleme elemanının tıkanması sonucu oluşan basınç yükselmesi
• Geri-yıkama esnasında, debi yönünün değişmesine bağlı basınç yükselmesi
