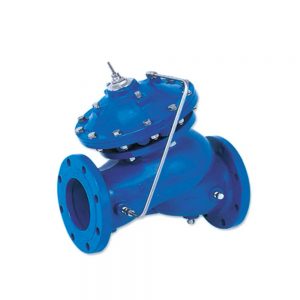

oransal basınç düşürücü endüstriyel vanalar

Çift Hazneli Kontrol Vanaları Teknik Detaylar
Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Su dağıtım şebekelerinde hidrolik dengenin kurulması, sistem verimi için oldukça önemlidir. Oransal Basınç Düşürücü Vana, yüksek giriş basıncını oransal olarak düşürerek bu dengenin kurulmasına yardımcı olur.
• Uzun, eğimi aşağı yönde olan hatlar; – Seri basınç düşürme – Su kaçak kontrolü ve boru patlamalarını önleme
• Yüksek diferansiyel basınçlı sistemler; – Kavitasyon zararlarına karşı koruma – Vana çalışma gürültüsünün azaltılması

ÖZELLİKLER
• Minimum harici aksesuara sahiptir.
• Farklı basınç düşümü oranlarına sahiptir.
• Maliyeti düşük ve kolay bakım yapılabilen vanalardır.
• Şebeke basıncı ile çalışırlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.

Ekstra Özellikler
• Selenoid Kontrol
• Kapama ve Açma Hız Kontrolü
• Acil Durum Basınç Düşürücü Vana
• Basınç Sabitleme

ÇALIŞMA PRENSİBİ
1. Giriş ve çıkış basıncı arasındaki oran, talep edilen orandan daha yüksektir:
a) Vana çıkışı, vana üst haznesine bağlıdır ve bu haznedeki basınç, diyaframa yukarıdan kuvvet uygular. Vana giri­ şindeki basınç ise klapeye aşağıdan kuvvet uygulayarak vanayı açmaya çalışır.
b) Klape ile diyafram etki alanları arasında bir oran oldu­ ğundan, giriş ve çıkış basıncı arasındaki oran, bu oranı geçtiğinde vana kapanarak çıkış basıncını dengeler.

2. Giriş ve çıkış basıncı arasındaki oran, talep edilen oranın altına düşmüştür:
a) Giriş basıncı, çıkış basıncının uyguladığı kuvveti yenerek klapeyi yukarıya doğru iter.
b) Vana regülasyon yapar ve giriş-çıkış basıncı arasındaki talep edilen oranı geri kazandırır.
c) Sistemde talep olmadığı durumlarda çıkış basıncı, giriş basıncının uyguladığı kuvveti yenerek vanayı tam sızdırmaz bir şekilde kapatır.

UYGULAMA
Vanaların kullanıldığı iki ana uygulama biçimi vardır:
• Uzun, eğimi aşağı yönde olan hatlar: – Al ve A2 sistemleri, eğim aşağı bulunan hatta talep edilen basınç değerlerinin aşılmasına engel olur.
• Yüksek diferansiyel basınçlı sistemler: – B sistemi, yüksek diferansiyel basıncını farklı vanalara dağıtarak kavitasyon zararlarını ve vana çalışma gürültüsünü azaltır. – C sistemi, sirkülasyon vanasını yüksek diferansiyel basınçtan ve bunun sonucu oluşan kavitasyondan korur. – D sistemi, seviye kontrol vanasını yüksek diferansiyel basınçtan korur.

Oransal Düşüm Tablosu
• Oransal düşüm değerleri 2.0 – 3.0 m/sn hıza göredir.
• Oransal düşüm değerleri, yüksek debi ve giriş basıncına göre değişim gösterebilir.
• 24-36″ (600-900mm) oransal düşüm değeri: 2.2
