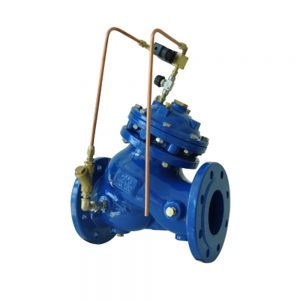

Selenoid Kontrol Vanaları, elektrik kullanarak açma-kapama yapan vanalardır ve şebekede su yönetimi gerçekleştirmekte oldukça önem taşır. Selenoidi aktive eden sinyal, zamanlayıcı, kontrolör, basınç, seviye veya debi sensörü vasıtasıyla gönderilebilir.

• Şebeke yönetimi
• Şebekeyi basınç bölgelerine ayırıp, bölgeleri izole etme
• Patlama yaşanan bölgeyi anında kapatma
• Rezervuar taşmalarını önleme sistemleri
• Farklı vanaları devreye alma ve devreden çıkartma
• Rezervuarlardaki suyu otomatik yenileme sistemleri

ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Selenoid kontrollü olup düşük enerji tüketirler ve oldukça az kabloya ihtiyaç duyarlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.

Ekstra Özellikler

Tam Açık ve Tam Kapalı
Çekvalf Özelliği
Açma & Kapama Hız Kontrolü
Aşırı Akış (Hatalara karşı güvenli kapatma)
Darbesiz Kapanma Özelliği

ÇALIŞMA PRENSİBİ
1. Sistem kapalıyken:
a) Normalde açık Selenoid [1], üst hazneye [2] su akışı sağlar.
b) Üst haznede basınç birikmesi yaşanır.
c) Üst haznede biriken basınç, diyaframı aşağı doğru iter ve vana tam sızdırmaz bir şekilde kapanır.
2. Sistem, kullanıcı tarafından açılır:
a) Elektrik verilmiş selenoid kapanır, önceden kapalı olan boşaltım yolu açılır ve üst haznedeki suyu atmos fere tahliye eder.
b) Şebeke basıncı, klapeyi yukarı iterek vanayı açar.
c) Alt hazne [3], atmosfere açıktır.
d) Vananın tepkisini arttırmak için büyük çaplarda akseleratör [4] kullanılmaktadır.

UYGULAMA
Karmaşık Dağıtım Şebekeleri
Karmaşık dağıtım şebekelerinde arz ve talebin yönetimi oldukça önemlidir çünkü:
• Su kaynakları farklı kalitede ve maliyettedir,
• Su kaynaklarının kalitesi yıl boyunca değişim gösterir,
• Farklı müşteriler, farklı kalitede su talep etmektedir,
• Bölgeler, bakım için izole edilebilir,
• Boru patlamalarını önlemek için şebeke yönetimi gerekir,
• Rezervuarlardaki suyu sistematik olarak yenilemek gerekir.

Selenoid Kontrol Vanaları, bu amaçların tümünü gerçekleştirmek için uygundur. Ürün, tasarım aşamasında veya değişken ihtiyaçlar karşısında farklı bölgelere yerleştirilebilir.

Filtre Sistemleri
Su arıtma tesisine monte edilmiş bir filtre istasyonunda filtreler, periyodik olarak geri-yıkama ile temizlenmelidir. Bu da, kullanıcının her bir filtrede akışın yönünü değiştirmesini gerektirir. Filtrenin girişine monte edilmiş iki Vana [VI] ve [V3], bu akışın değişikliğini gerçekleştirebilir. Normal çalışma esnasında [VI] Kontrol Vanası tamamen açıktır ve “Geri-Yıkama” Vanası [V3] kapalıdır. Yıkama yapılacağı zaman ise vanaların konumları tersine çevrilerek temizlik yapılır.

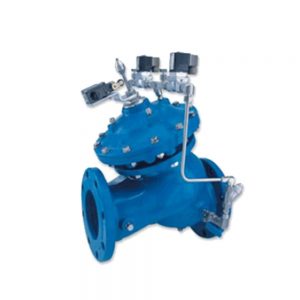

ELEKTRONİK KONTROL VANALARI

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

ÖZELLİKLER

• Şebeke basıncı ile çalışmaktadır ve sadece komutlar için
solenoid enerjisine ihtiyaç duyarlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla
bakım yapılabilir.
• Elektronik kontrolörlerle uyumludur ve yerel & uzaktan ayar yapılabilir, datalogging özelliğine uyumludur ve PLC metodlarına uygundur.
• Normalde açık veya kapalı solenoid kontrolü sayesinde düşük enerji tüketimi vardır ve geniş voltaj ve basınç aralığı seçeneğine sahiptir.

Ekstra Özellikleri:
Tam Açılma & Kapanma
Yüksek Çıkış Basıncı Güvenliği
Çekvalf özelliği

ÇALIŞMA PRENSİBİ
2 yollu solenoid pilotlara sahip elektronik bir kontrol vanasıdır.
Kontrolör [1] ile kumanda edilen iki solenoid arasındaki ilişki, vananın açıklık konumunu belirler. Giriş solenoidi [2] üst kontrol haznesine [3] basınç uygular ve vanayı kapatmaya çalışır. Çıkış solenoidi [4] ise üst kontrol haznesindeki basıncı tahliye ederek vanayı açmaya çalışır. İğne vanaları [5] & [6] vananın açma ve kapatma hızlarını kontrol eder. Vana pozisyonu opsiyonel olarak bir limit switch [7] veya anaolog transduser ile belirlenebilir. Vananın çalıştığı hattaki su temiz değilse, kontrol devresi için farklı bir temiz su kaynağı kullanılabilir.

Bir Değişkenin Fonksiyonu Olarak Bir Başka Değişkeni Elektronik Olarak Kontrol Etmek

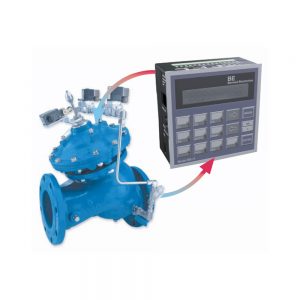

Bu kontrol metodu, programlanabilir bir değişkene bağımlı olan bir değişkenin, dinamik kontrolüne ihtiyaç duyulan uygulamalarda kullanılır. Sistem, Elektronik Kontrol Vanasına, BE Kontrolöre ve iki adet transdüsere ihtiyaç duyar (her biri bir değişken için). Bu sistem ile pek çok uygulama gerçekleştirilebilir. Bunlardan bazıları aşağıda belirtilmiştir:
• Su Kaçak Kontrolü – Debiye bağlı olarak basıncı kontrol etmek
• Depo Uygulamaları – Depo seviyesine bağlı olarak giriş veya çıkış debisini kontrol etmek
• Isıtma ve Soğutma Sistemleri – Sıcaklık veya AP’ye bağlı olarak debiyi kontrol etmek

Su Kaçak Kontrolü

Optimum şebeke tasarımı, sistem set basıncını sürekli olarak mümkün olan minimum seviyeye ayarlamayı gerektirir.

Standart BKV’ler, çıkış basıncını sabit tutarak tüketimin maksimum olduğu pik zamanlardaki ihtiyaç duyulan basıncı sağlamak için kullanılır.
Taralı alan, şebeke basıncının, ihtiyaç duyulandan fazla olduğu zamanları gösterir.

Kontrol Vanası ve kontrolör, BKV’lerin çıkış basıncını sürekli olarak değiştirerek kritik noktadaki basıncın, olabilecek en düşük seviyede olması için kullanılır. Böylelikle ortalama şebeke basıncı düşer, sistemdeki su kaçakları azalır, boru patlaması, bakım, enerji ve kimyasal maliyetleri düşer.
Taralı alan, su kaçağının azaltıldığı zamanları gösterir.

Su Kaçak Kontrol Montajı

Datalogging ve dağıtım şebekesindeki parametrelerin analizi, sistem tüketimine bağlı olarak gerçek zamanda sürekli basınç ayarlanabilmesini sağlar. Debi ve basınç transdüserleri sürekli olarak kontrolöre verileri gönderir ve kontrolör, 718 Kontrol Vanasının çıkış basıncını ayarlanan değerlere göre değiştirir.

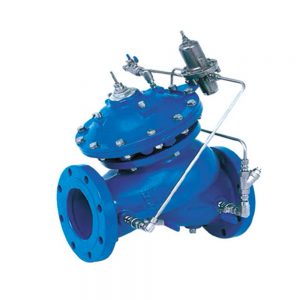

AYARLANABİLİR BASINÇ DÜŞÜRÜCÜ VANALAR

Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

Su dağıtım şebekelerinde hidrolik dengenin kurulması, sistem verimi için oldukça önemlidir. Basınç Düşürücü Vanalar, yüksek giriş basıncını, talep edilen sabit çıkış basıncına düşürerek bu verimin yükselmesini sağlayan vanalardır. Bu vanalar, şebeke verimi üzerinde oldukça etkili olduğu gibi, su şebekelerinde en çok kullanılan kontrol vanalarıdır.

UYGULAMA
• Sistemdeki talep ve giriş basıncındaki değişimlere bak maksızın basınç düşürme,
• Debi ve su kaçaklarının azaltılması,
• Kavitasyonun zararlı etkilerinden korunma,
• Vana açma ve kapatma sesinin azaltılması,
• Boru patlamalarını engelleme,
• Şebeke bakım maliyetlerinin azaltılması.

ÖZELLİKLER
Basınç Düşürücü Kontrol Vanaları,
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde yarı doğrusal akışa ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile kararlı şekilde çalışır.

ÖZELLİKLER

• Selenoid Kontrol
• Çekvalf Özelliği
• Selenoid Kontrol ve Çekvalf Özelliği
• Hassas Pilot
• Acil Durum Basınç Düşürücü Vana
• Çıkış Basıncı Korumalı
• Elektrikli Çok Seviyeli Ayar Seçmeli
• 4R Tip Elektronik Çok Seviyeli Çıkış Basıncı Ayartı
• 4T Tip elektronik Çok Seviyeli Ayarlı
• Elektronik Basınç Düşürücü Vana

ÇALIŞMA PRENSİBİ

1. Vana çıkış basıncı, pilot ile tanımlanan değerin üzerine yükselir:
a) İğneli Vana [1], vananın üst haznesine [2] su girişini sağlar ve pilot [3], vananın çıkış basıncını hisseder.
b) Pilot, şebekedeki basınç yükselmesini hissederek hare kete geçer ve vananın üst haznesindeki basıncın yüksel mesine neden olur.
c) Üst haznede yükselen basınç, diyaframı aşağı yönde iter ve vananın çıkış basıncını pilot ile tanımlanan değere indirir.

2. Vana çıkış basıncı, pilot ile tanımlanan değerin altına iner:
a) Pilot, düşük çıkış basıncını hissederek vananın üst haz nesinde birikmiş olan basıncı tahliye eder.
b) Kontrol vanası açılarak, vana çıkış basıncının pilot değerine yükselmesine yol açar.
c) Küresel Vana [4], ana kontrol vanasının manüel olarak kapanmasını sağlar.

UYGULAMA
Şehir Şebekeleri için Basınç Düşürücü Sistemler
Coğrafi topografya, uzaklık, talep miktarları, enerji mali yetleri ve rezervuar kapasitesi gibi parametreler dikkate alınarak tasarlanan şehir şebekeleri, farklı basınç alanları gerektirmektedir.

Konutlara ve rezervuara pompalama yapılan bir sistemde basınç, konutlar için yüksek gelmektedir. İşte bu nedenle, konut hattının önüne basınç düşürücü bir vana monte edilerek basınç, konutların kullanabileceği seviyelere indirilir.

Yüksek Katlı Binalarda Basınç Düşürücü Sistemler
Yüksek katlı binalar için tasarlanan su şebekeleri, oldukça farklı ihtiyaçlar gerektirebilir:
• Genellikle binaya su pompalayan tek bir hat vardır ve suyun kesilmesi kabul edile meyecek bir durumdur.
• Vanalar, herhangi bir arıza durumunda suyun vereceği zararın, oldukça maliyetli olacağı yerlerde bulunmaktadır.
• Basınç düşürücü sistemler genellikle prestijli konut veya ofislerin yakınında bulunmaktadır ve bu vanaların oluşturacağı gürültü ve bakım aktiviteleri hoş karşılanmamaktadır.
• Binanın alt katlarındaki hatlar, üst katlara göre daha fazla basınç altında bulunmaktadır. Fakat binanın tüm katlarında basınç sabit tutulmalıdır. Bu sebeple alt katlara yerleştirilen basınç düşürücü vanalar, büyük basınç farklarıyla baş etmek zorundadır.

Basınç Düşürücü Vanaları, tüm bu ihtiyaçları karşılamak için tasarlanmıştır.
[A] Yüksek kat basınç düşürücü sistemi
[B] Alçak kat basınç düşürücü sistemi
[C] Bodrum rezervuar seviye kontrol sistemi
[D] Çatı rezervuarı seviye kontrol sistemi
[E] İçme suyu pompalama sistemi
[F] Yangın koruma pompalama sistemi
[G] Yüksek kat pompalama sistemi

TAVSİYE EDİLEN MONTAJ BİÇİMİ

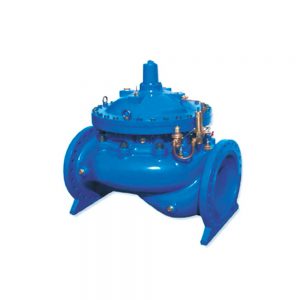

DN 600 – 900 mm (24-36″) BÜYÜK ÇAPLI KONTROL VANALARI

ÖZELLİKLER
DOĞUŞ 600 mm – 900 mm Hidrolik Kontrol Vanaları,
• Şebeke basıncı ile çalışmaktadır.
• Yüksek kavitasyon direnci göstermektedir.
• Hızlı açılma ve darbesiz kapanma özelliği göstermektedir.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapılabilir.
• Darbesiz vana tepkisine ve korumalı diyaframa sahiptir.
• Bağımsız, darbesiz çekvalf özelliğine sahiptir.

EKSTRA ÖZELLİKLER
• Selenoid Kontrol Vanası
• Basınç Düşürücü Vana
• Basınç Sabitleme / Relief Vanası
• Darbe Önleme Vanası
• Pompa Kontrol Vanası
• Pompa Sirkülasyon Vanası
• Seviye Kontrol Vanası
• Çekvalf
• Debi Kontrol Vanası
• Boru Patlama Kontrol Vanası
• Kombinasyon Modelleri

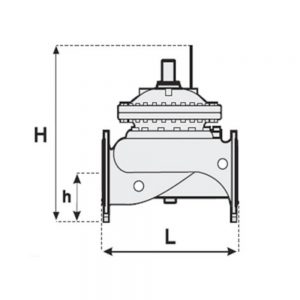

BOYUT TABLOSU

UYGULAMA

• Büyük Çaplı Basınç Sabitleme ve Düşürme Sistemleri
