Çift Hazneli Kontrol Vanaları Teknik Detaylar

Çift ve Tek Hazneli Kontrol Vanalarının Basınç Kayıp Eğrileri

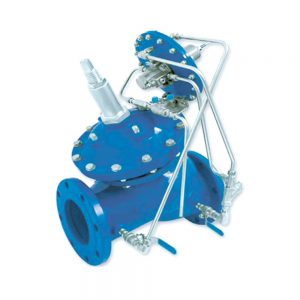

Boru Patlama Kontrol Vanaları, sistemdeki bir ekipmanın bozulması veya boru hattının patlaması sonucu oluşabilecek zararları, su kaybını ve toprak erozyonunu önler. Ürün, ayar değerinin üzerindeki debiyi ve çıkış basıncındaki azalmayı hissederek sızdırmaz bir şekilde kapanır. Vanayı tekrar açmak için ürünün manüel olarak resetlenmesi gerekmektedir.

• Patlama durumunda bölgesel kapatma
– “Eskimiş”, patlama riski bulunan şebekeler
– Deprem riski taşıyan depo çıkışları
– Şebeke altyapı tesislerini etkileyebilecek hatlar
– Mekanik zarara yol açabilecek şebekeler

ÖZELLİKLER
• Şebeke basıncı ile çalışmakta olup harici enerjiye ihtiyaç duymazlar.
• Yaysız tasarımı sayesinde tam açılma sağlar.
• Aktüatör sayesinde vanayı hattan sökmeden kolaylıkla bakım yapı­ labilir.
• Darbesiz vana tepkisine ve çift hazneli tasarımı sayesinde korumalı diyaframa sahiptir.
• Y gövde tasarımı sayesinde akışı fazla etkilemez ve düşük basınç kayıplarına sahiptir.
• Opsiyonel V-port klape ile düşük debilerde bile sabit bir şekilde ça­ lışır.

ÇALIŞMA PRENSİBİ
1. Debi, vana ayar değerinin üzerine yükseliyor:
a) Pilot [1], vana üzerindeki diferansiyel basıncı hissediyor.
b) Pilot harekete geçerken vananın üst haznesinde [2] basıncın yükselmesine yol açıyor.
c) Klape, özel kilit mekanizması sayesinde kendiliğinden açılma­ yacak şekilde kapanıyor.

2. Debi, vana ayar değerinin altına iniyor ve koşullar normal seviyeye iniyor:
a) Vananın resetlenmesi ve açılması, Manüel Reset Vanası [3] ile yapılır.
b) Pilot, vana üzerindeki diferansiyel basıncı hissediyor.
c) Pilot, vana giriş basıncının üst hazneye girmesini engelliyor.
d) Vana, tam olarak açılıyor.
e) Manüel Test Vanası [4], kullanıcının patlama simülasyonu yap­masına ve vananın tepkisini görmesine olanak verir. Simülasyondan sonra vanayı resetlemeyi unutmayınız.
f) Debi Sınırlama Mili [5], farklı debi rejimlerine uygunluk açısın­ dan vana kapanma noktasının ayarlanmasına yardımcı olur.

UYGULAMA
Şebekede Kullanılan Boru Patlama Kontrol Vanaları
Gerek sistemde oluşan sorunlar olsun gerekse harici darbeler olsun, tüm su şebekeleri patlamalara açıktır. Aşağıdaki resim, üst kottaki bir deponun aşağı kottaki kullanıcılara cazibe ile su sağlanmasını gösteriyor.

Bu sistemde yaşanan bir patlama durumunda her biri, aşağı kotlardaki kullanıcıların, patlama sularının oluşturacağı selden etkilenmesini önler. Ayrıca, depo çıkışına monte edilen bu model, deponun boşalmasına engel olur.

Tavsiye Edilen Montaj Biçimi
Vananın düzgün bir şekilde çalışabilmesi için gerekli olan minimum basınç 1 bardır.
Basıncın 1 bardan düşük olduğu durumlarda lütfen fabrikamıza başvurunuz.
